У клубних справах я нова людина і до творів не схильна, тому вибачте, якщо щось не так. Маю бажання розповісти про виконану роботу і отримати оцінки вище за це.
Отже, ідея поставити Виду на пневмо прийшла, напевно, після знешумки, музики, додаткового підсвічування, електроніки, спойлера і т.д. Одним словом, коротав на роботі вільний час.

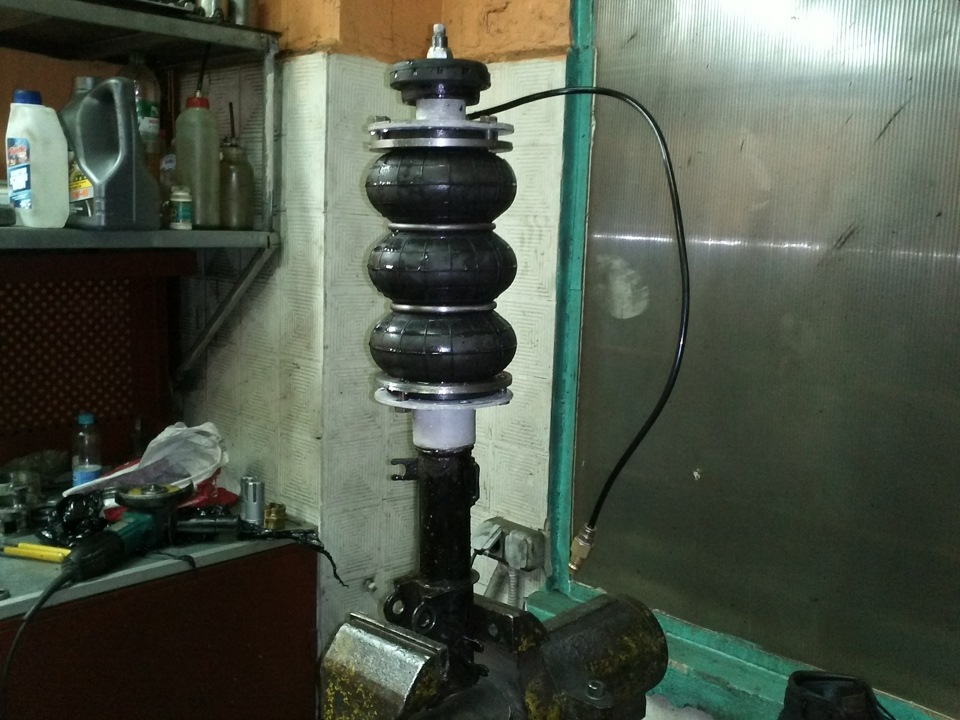

Оскільки замислювався бюджетний варіант чотирьохконтурної пневмопідвіски, трішки вивчивши ринок і книгу "Інтернет", вибір упав на подушки Рубена 130*3 бублик. Вони були виготовлені мною і пофарбовані. На передніх стійках флянці ущільнюються за допомогою гумових кілець. Моє авто використовується повсякденно на роботі, тому стійка була зібрана на нових амортизаторах. Отвір є під неї.

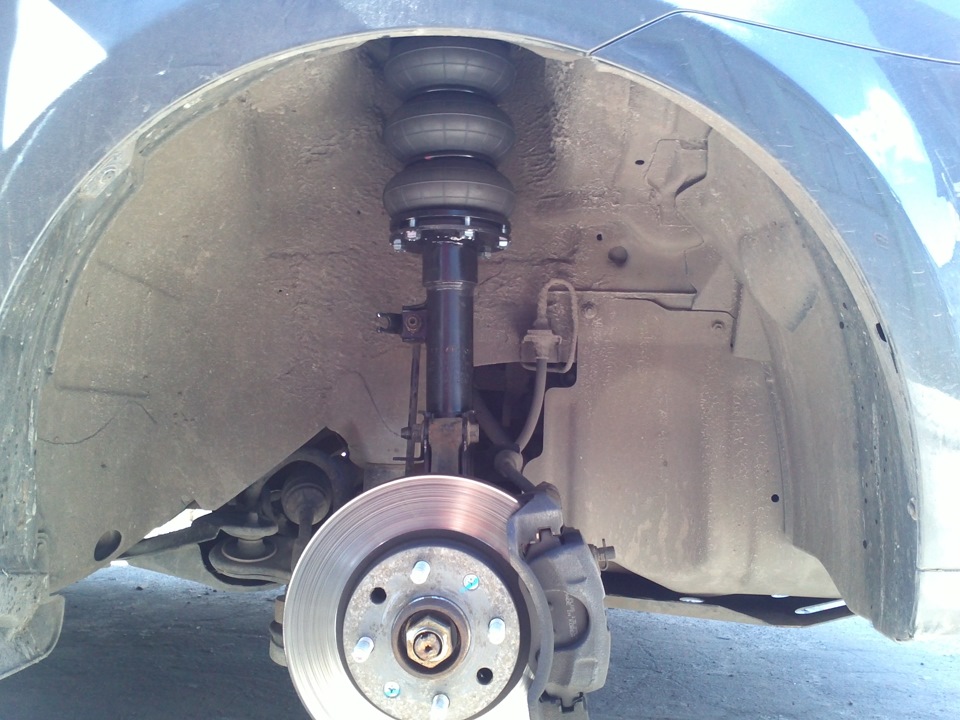

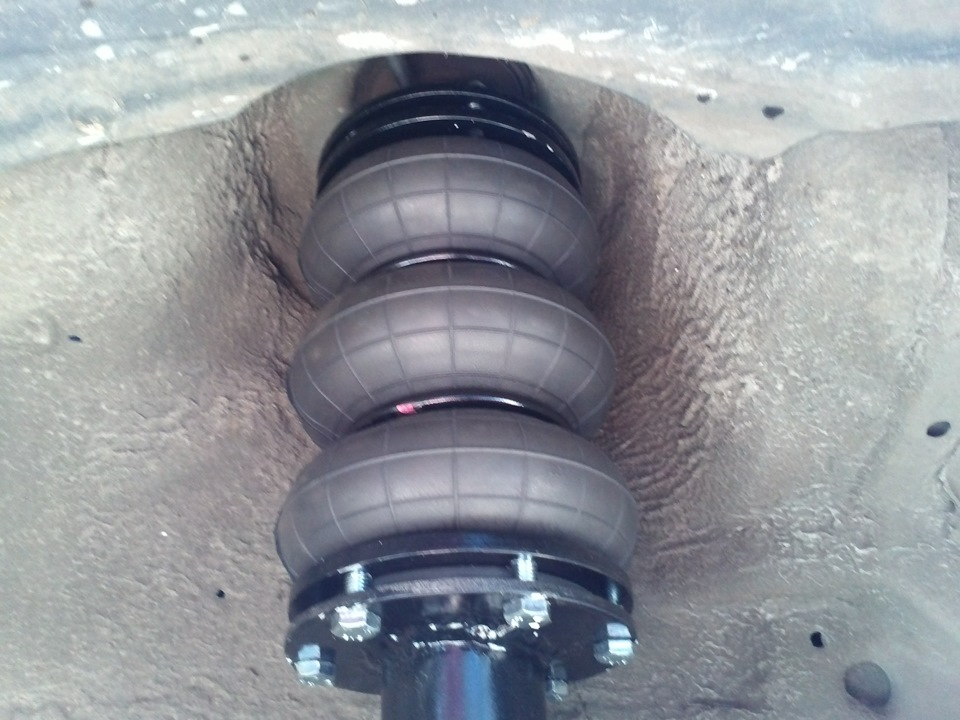

Вилагоджувати це в мережу не думав, і фотки дрібних деталей не робив. Ось стійка на авто.

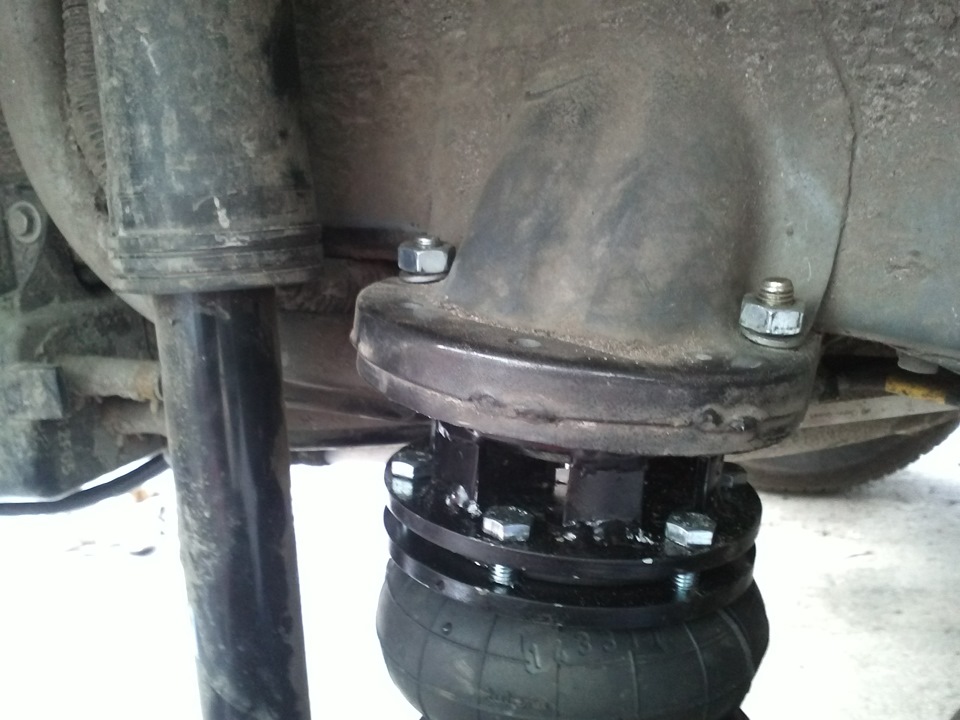

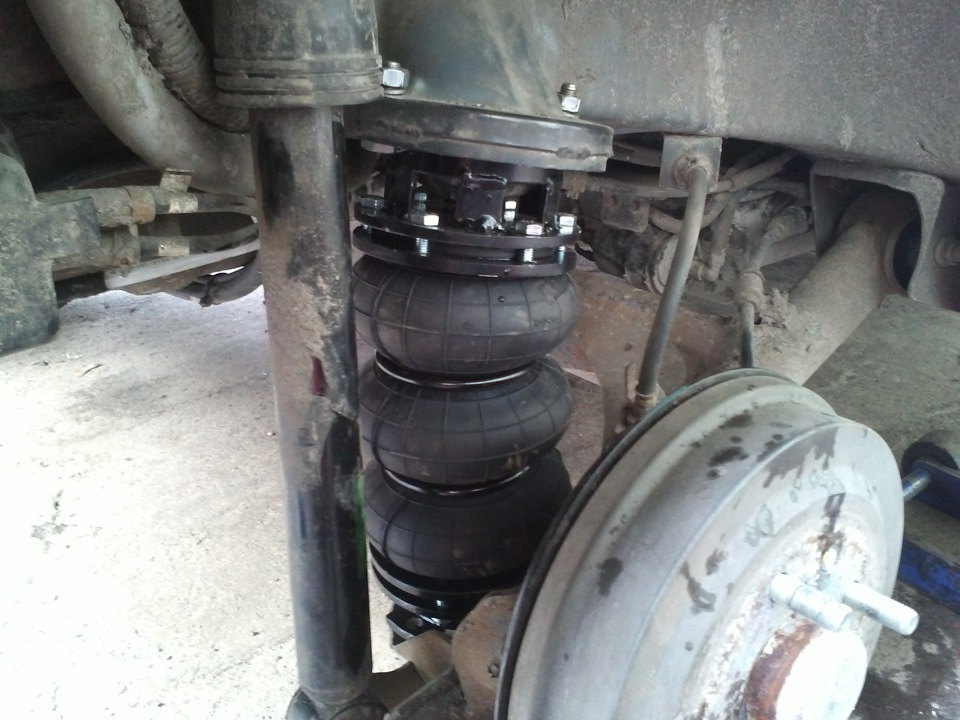

З задніми подушками набагато простіше: пружини стоять окремо від амортів, і жодних ущільнень не потрібно, подушка поставлена на її місце.
На машині встановлено ГБО і ресивер, компресор місця просто не було. Але, "пошуршавши" в Інтернеті, знайшов фото, де ресивери заштовхнули під бампер, і я пішов за цим принципом. Ресивер був узятий з порошкового вогнегасника, має малу вагу і розрахований до 16 бар. У нього приварив "штуцера" під різьблення, кріплення і пофарбував. У ресивер були вкручені фітинги під трубки та зворотний клапан.
Далі були куплені китайський двопоршневий компресор (60 літрів продуктивність) та клапана ГБО. Компресор був доопрацьований: зняті всі пластикові цяцьки, встановлені паперові фільтри, додаткові радіатори, поміщений у металеву коробку та встановлений під бампер. Клапана для задніх подушок встановлені за декоративними панелями: одному клапану на впуск та випуск для кожної подушки.
Живлення передньої частини підвіски проведено пластиковою трубкою 8*5 під днищем авто. Далі були протягнуті комунікації в салон через гумову заглушку (там проходять троси коробки передач) до пульта керування, приладів (до манометрів) для управління клапанами і відображення показань тиску в кожній подушці відповідно. Корпус пульта був виготовлений з оргскла, в нього вставлені дев'ять перемикачів для керування подушкою, стороною (ліва, права, зад, перед) та підйомом в цілому авто. Перемикачі були зібрані на діодах.
Матеріалом для корпусу приладів також стало оргскло (у мене його було багато), за допомогою коронки випиляно отвори, обтягнуто плівкою під карбон та вставлено діоди для підсвічування.
Також для включення компресора були підключені блок-автомат (реле тиску) та додаткове реле для ручного керування. У стелю встановлені вмикачі для керування компресором (зліва, червоний) та подача живлення на пульт (праворуч, зелений).
Підвіска ще не готова на 100%, необхідно ще встановити вологовідділювачі та фільтри в систему очищення повітря, а також додаткові ресивери (гасники) для коректної роботи подушок. Але найголовніше: стійкість у поворотах є, м'якість ходу (ковтання дрібних ям), регулювання кліренсу та жорсткості підвіски теж є. Загалом роботою задоволений, і на пружини не перейду.
