Спершу-насамперед «курю» форуми та технічну документацію на ГБО ідізнаюся, що мозок ГБО спілкується з ПК за допомогою послідовногопорту (він же COM-port або інтерфейс RS-232), використовуючисигнали ТТЛ логіки (простий кабель із СОМ на контролер, безперетворювача сигналів, теж відпадає.) Оглянув свій ноутбук з усіхбоків і зрозумів, що на нове "залізо" COM-port вже не ставлять.Отже мені потрібен конвертер з USB на послідовний порт з рівнямисигналу ТТЛ логіки І так ціль зрозуміла і тепер треба вибратинайлегший шлях (під цими словами я розумію дешевизну обладнання, простоту пошуку і швидкість реалізації задуманого за наявностіданого подівайся).
Вибір, пошук та покупка

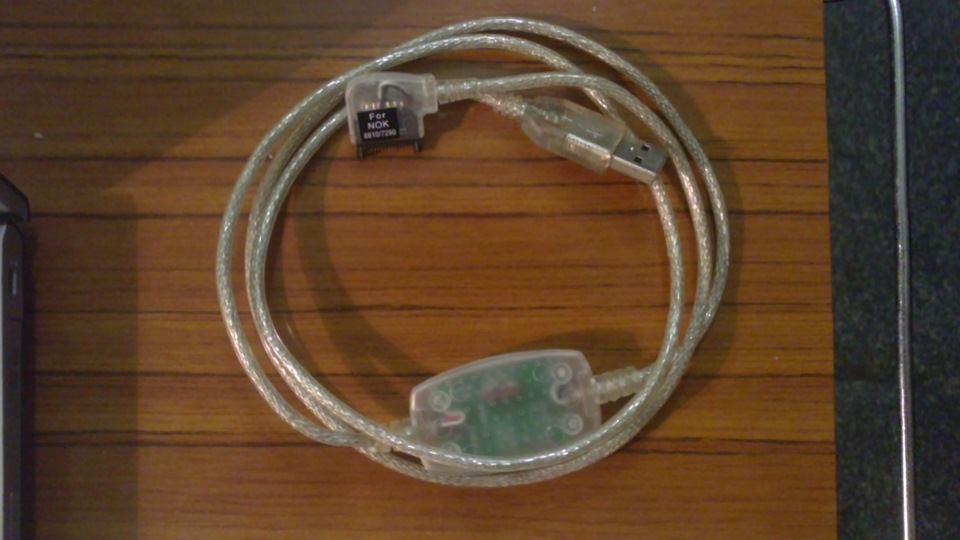

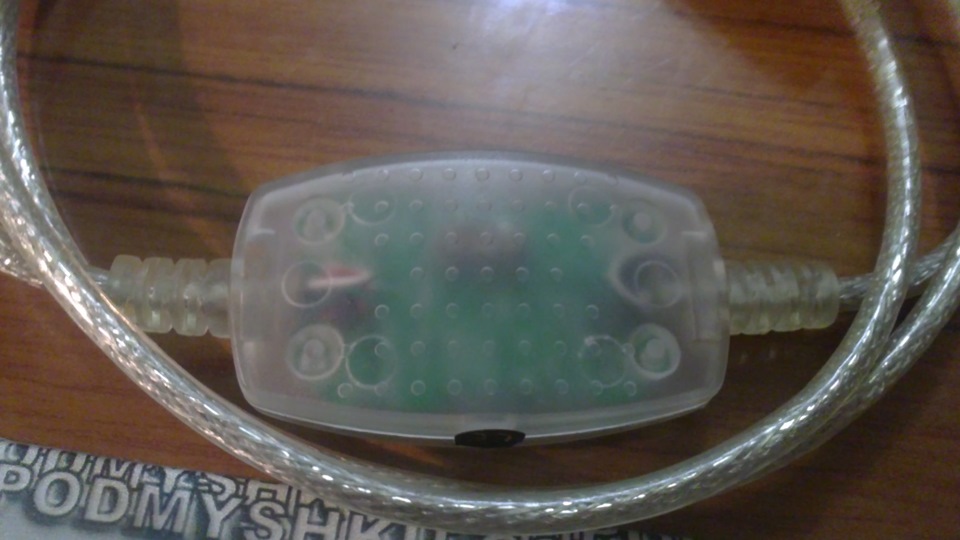

Начитавшись статей про самостійне виготовлення шнурочків та проконвертацію сигналів з USB-порту я твердо повірив, що мені потрібенData-cable від старого мобільного телефону на якому є «заповітнакоробочка » з хусткою всередині, на якій є мікросхема PL2303 абоPL2303HX. Та сама заповітна коробочка Як стверджують форуми на цихмікросхемах побудовані кабелі для Nokia (наприклад DCU- 5, CA-43, CA-45) та інші для Siemens, SE, LG… Озброївшись отриманими знаннямия вирушив на екскурсію районними конторками з продажу та ремонтутелефонів. Пошуки досить швидко увінчалися успіхом і я купивзаповітний кабель всього за 20 грн (приблизно 63 рублі). Що це саметой кабель, який потрібен? Дуже просто – я попросив продавцярозкрити «заповітну коробочку» і переконавшись, що всерединісправді стоїть мікропла PL2303HX я віддав гроші за товар=)

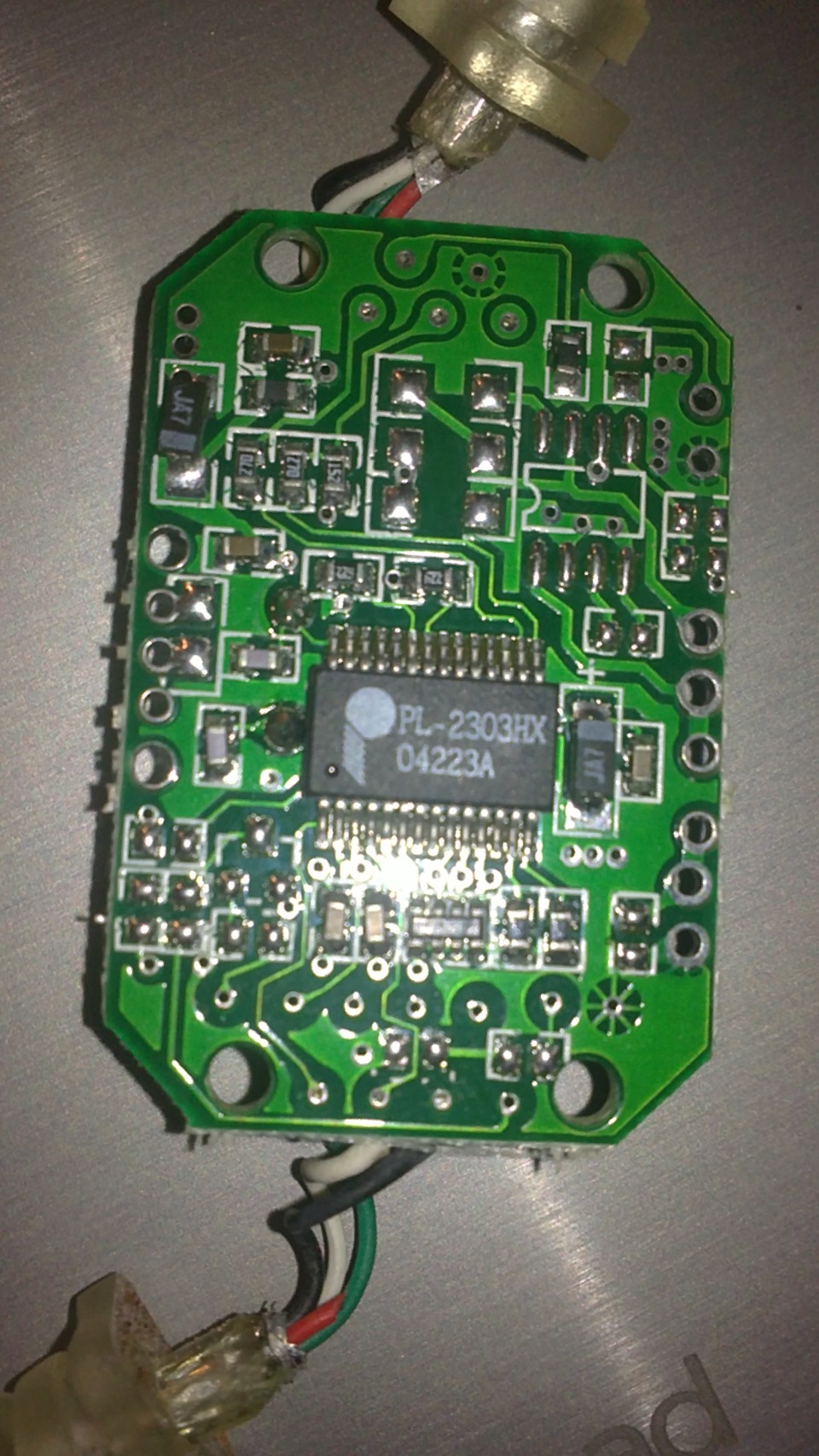

Ось він, хлопці, ЯЗЬ!

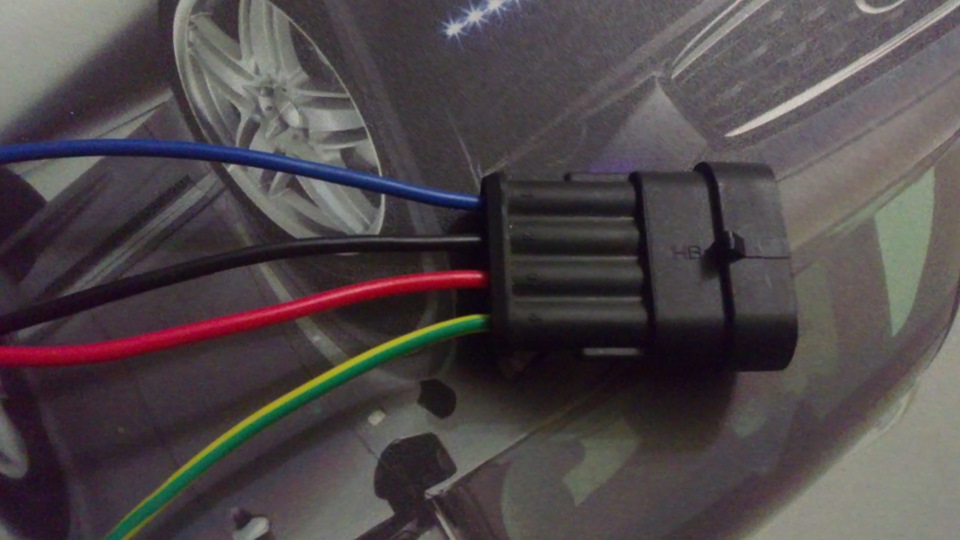

Продавець до речі трохи офігел від такого клієнта. Таким чином, умене є частина кабелю, яка стикується з ноутбуком за допомогоюінтерфейсу USB без жодних «соплів». Поєднуватися з діагностичнимроз'ємом ГБО проводками, як пропонує більшість статей вкрай нехотілося. Хочеться добротного виконання plug-and-play і тому яподався на авторинок за відповідним роз'ємом типу «тато». Напершому ж лотку з будь-якою всячиною купив потрібний роз'єм за 15грн (приблизно 47 рублів). Так би мовити, «по дорозі» і тому вважаю, що пішов саме легкою дорогою. І так левова частка справизроблена.
Підготовка та перевірка працездатності

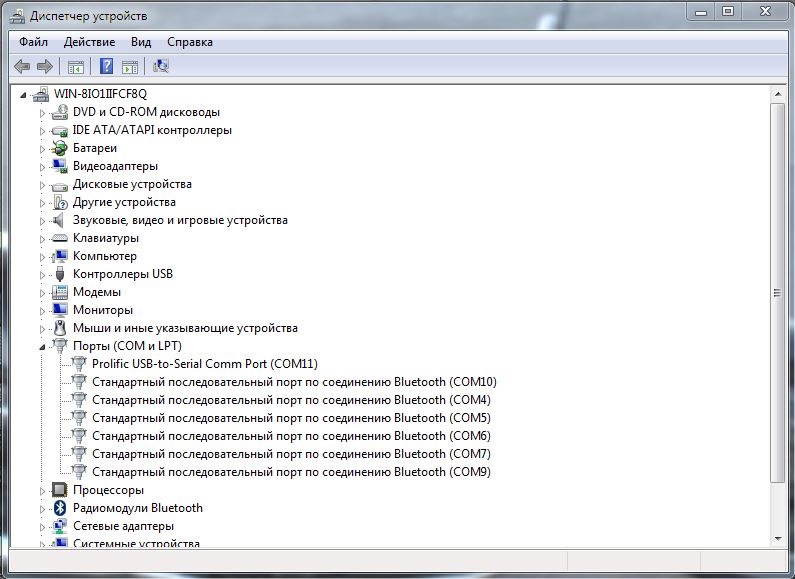

Купити щось купив, але ось у працездатності впевненості поки немає.Приніс додому, підключив до ноутбука, він видав заповітний звук пропідключення чогось там до USB-порту. Вже тішить. Після чого, розкривши в диспетчері пристроїв пункт «Порти» побачив у ньомузаповітні ProlificUSB-to-Serial Comm Port. Після цього відпаюємовід «телефонного». » роз'єм проводки, лудимо їх, беремо ноутбук звстановленою програмою AcGasSynchro 10.2.0.2, сам шнурок, купленийроз'єм «тато» і мультиметр щоб точно не переплутати плюс і мінус.За допомогою мультиметра точно переконуюсь де на виході мозку GND із'єдную з чорним проводом шнурка, провід, що відповідає за +12В, залишаю непідключеним, а білий і зелений проводки визначаються«методом наукового тику» по відгуку програми на ноутбуці (якпрограмі вдасться підключитися значить уга ). У результаті яотримав ось таке розпинування:
Stag — відповідь
Відповідь — шнурок
Програма успішно розпізнала мозок і вивела параметри.>
Програмі вдалося підключитися
Ось таке я побачив =(
Тепер залишилося подовжити шнурок і приступати до освоєннясамостійного налаштування ГБО.
"
Програмі вдалося підключитися
Ось таке я побачив =(
Тепер залишилося подовжити шнурок і приступати до освоєннясамостійного налаштування ГБО.
"
Програмі вдалося підключитися
Ось таке я побачив =(
Тепер залишилося подовжити шнурок і приступати до освоєннясамостійного налаштування ГБО.
