Запобіжники e70

Шпаргалка для себе, але може і ще кому знадобиться.

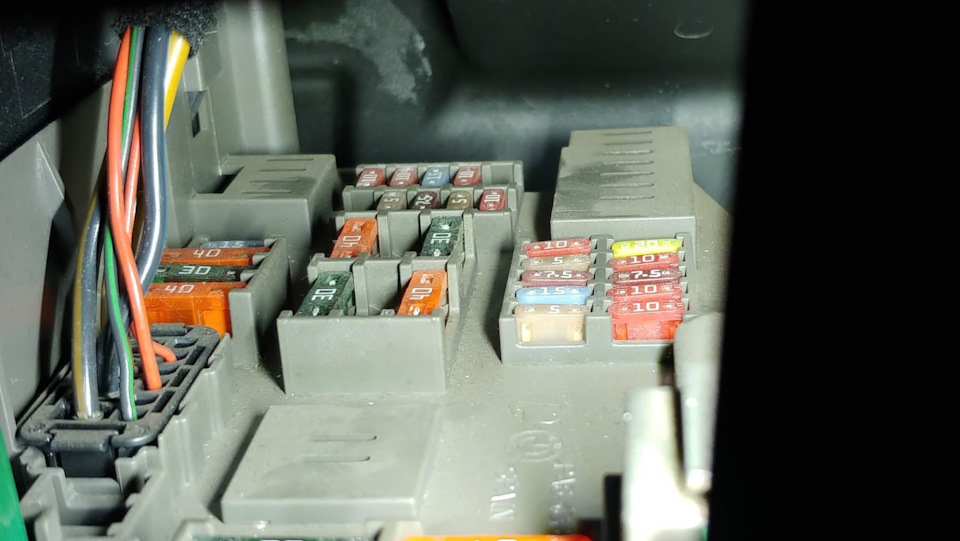

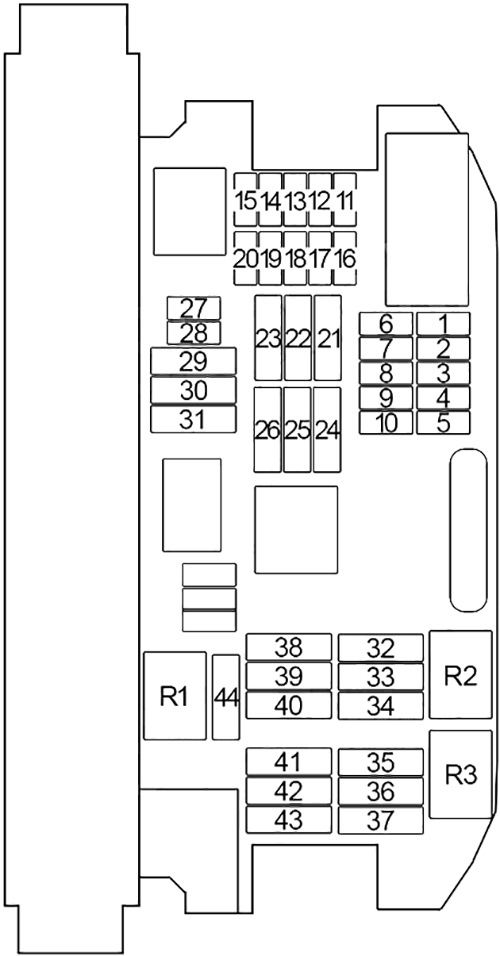

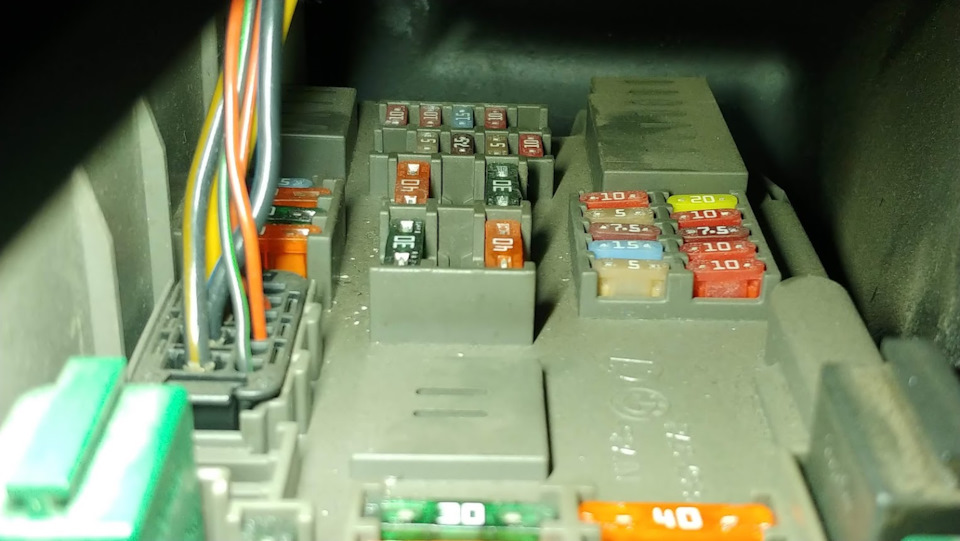

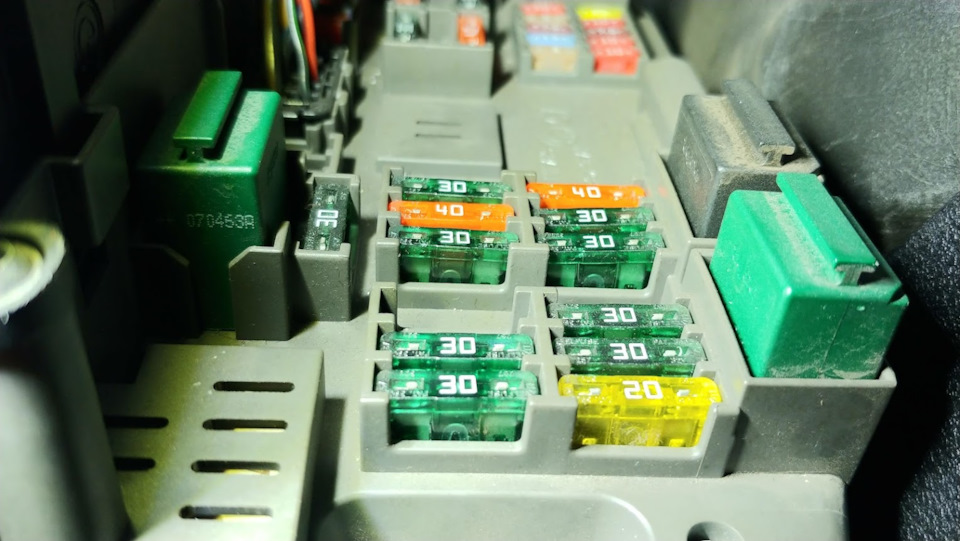

Блок запобіжників під бардачком
Номер Ампер/Призначення
R1 Реле компресора активної підвіски
Р2 Реле очищувача заднього скла
R3 Реле електродвигуна очищувача лобового скла
F1 (20А)& Регулювання рульової колонки
Контроль кондиціювання
F2 (10А) Привід замку речового ящика, центральний замок
F3 (7, 5А) Сигналізація
Система зарядки
Сигнал
/>
Автоматичний кондиціонер
Ручний кондиціонер
F4 (10А) Електронний блок управління двигуном
F5 (10А) Люк
F6 (10А) CD-чейнджер
DVD
F7 (5А)& Rb> Реле насоса вторинного повітря
Блок контролю тиску в шинах (RDC)< br/>
F8 (7, 5А) Комп'ютерні колонки
F9 (15А) Звукові сигнали
F10 (5А) Ручне гальмо
> Центральний замок
F11 (20А) Допоміжна система опалення
F12 (10А) Блок управління електрообладнанням рульової колонки
F13 (15А) Електронний блок управління КПП
F14 (10А) Динамічний привід
F15 (10А) Селектор КПП
F16 (7, 5А) Вимикач склопідйомника
F17 (7, 5А) Відеосистема
Багатофункціональний дисплей
Контроль кондиціювання
F18 (7, 5А) Блок управління Head-Up Display
Блок електроніки (E-box) вентилятор охолодження
F19 (5А) Кондиціювання повітря
Динамічний контроль стійкості (DSC)
Люк
F20 —
F21 (30А) Обігрівач заднього скла
F22 —
> F23 (40А)& Bb; Блок управління простором для ніг
F24 (40А) Підсилювач рульового управління
F25 (30А) —
F26 (30А) Насос омивача фар
F27 (15А) Центральний замок
F28 (15А) Центральний замок
F29 (40А) Електропривод задніх склопідйомників
F30 (30А) Центральний замок
F31 (40А) Електропривод задніх склопідйомників
F32 (40А) Компресор системи активної підвіски
F33 (30А) Блок управління простором для ніг
F34 (30А) Блок управління простором для ніг
F35 (30А) Датчик положення колінчастого валу
Датчик повітряної маси гарячої плівки
Датчик положення розподільного валу впускних клапанів
Соленоїд розподільного валу випускного розподільного валу
Датчик температури масла
MAP-контрольований термостат охолодження двигуна
> Клапан регулювання розподільного валу
F36 (30А) Інжектори (циліндри 1 — 4)
Електромагнітний клапан вентиляції паливного бака
Датчик положення розподільного валу впускних клапанів
Датчик положення випускного розподільного валу
Клапан регулювання розподільного валу
F37 (30А) Електродвигун очищувача заднього скла
F38 (30А) Клема 15, реле напруги живлення
F39 (40А) Центральний замок
F40 (30А) Електронний блок управління ABS
F41 (7, 5А) Датчик повітряної маси гарячої плівки
F42 (30А) DME
Блок регулювання фаз газорозподілу
Інжектори (циліндри 5 — 8)
F43 (30А) Датчик кисню за каталітичним нейтралізатором
Датчик кисню 2 за каталітичним нейтралізатором
Датчик кисню перед каталітичним нейтралізатором
Датчик кисню 2 перед каталітом
F44 (30А) Електродвигун очищувача лобового скла

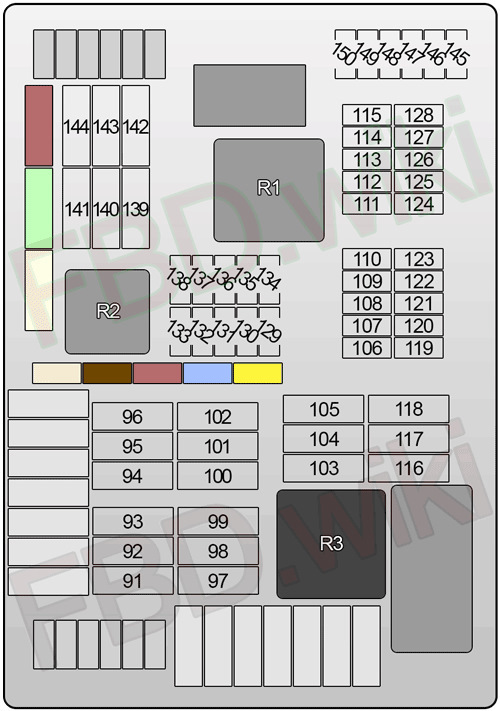

Блок запобіжників у багажнику
Блок запобіжників у багажнику
Номер Призначення/реле
R1 Реле відключення ланцюга
R2 Реле паливного насоса
R3 Клема 15, реле напруги живлення
1 (30А/40А) Додатковий обігрівач
2 (25А) блок управління роздавальною коробкою
3 (40А)& Додатковий обігрівач
4 (30А) Блок управління стоянковим гальмом
5 (30А/40А) Додатковий обігрівач
6 (40А)Блок управління простором для ніг
7 (20А) Реле паливного насоса
Додаткове реле, паливний насос
8 (15А/20А) Двигун заднього вентилятора
9 (40А) блок управління приводом відкривання/закривання задніхдверей
10 (20А) Задне ліве сидіння з підігрівом
Клема 15, реле напруги живлення
11 (30А)& bb; Блок управління сидінням
Перемикач регулювання сидіння водія
Поперекова опора, соленоїд
12 (30А) Блок управління сидінням
Перемикач регулювання сидіння переднього пасажира
Поперекова опора, соленоїд
13 (30А) Підсилювач вихідного сигналу аудіосистеми
14 —
15 (30А)& Управління паливним насосом
16 (7, 5 А) Комп'ютерні колонки
17 (10А)& Управління висотою їзди
Задній інформаційний дисплей
18 (5А) Блок управління камерою заднього виду
Задні автомобільні розваги
Задня розетка 12В
19 (10А) Приймач навігаційної системи
/>
20 (7, 5 А) USB
TCU
21 (20А) Запобіжник прикурювача (передній)
22 (5А) Блок управління підігрівом сидінь
Клема 15, реле напруги живлення
23 (20А) Запобіжник прикурювача (центральний підлокітник)
24 (5А) Система контролю при паркуванні, люк
25 —
26 (20А) Роз'єм електрообладнання причепа
27 (20А) Люк
28 (20А) —
29 (5А) Мультимедійний блок управління
30 (5А) блок керування активною підвіскою
31 (5А) Блок керування приводом відкриття/зачинення задніх дверей (багажник)
32 Діагностика витоку паливного бака< br/>
5, 0 А
33 —
34 (5А) Блок запобіжників/реле приладової панелі
35 (5А) Блок управління роздавальної коробкою
36 (5А) Блок управління кондиціонером
37 —
38 —
39 (5А) Блок управління стоянковим гальмом
Блок управління вибором антени
40 —
41 (5А) Панель приладів, діагностичний роз'єм
42 (7, 5 А) Блок контролю доступу
Блок управління дверима
43 —
44 (5А) Блок управління електрообладнанням рульової колонки
45 (20А) Блок керування приводом відчинення/зачинення задніхдверей
46 (5А) TCU
47 (5А) Система навігації
48 —
/>
49 (20А) Блок управління задніми сидіннями з підігрівом
50 (20А) Блок управління підігрівачем лівого переднього сидіння
51 (20А) Блок управління підігрівачем правого передньогосидіння
52 (20А) Мультимедійний блок керування
53 (25А) Блок керування електрообладнанням причепа
54 (5А) Блок керування електрообладнанням причепа
<
55 (10А) Електродвигун допоміжного механізму зачинення дверей (передній правий)
56 (10А) Електродвигун допоміжного механізму зачинення дверей (передній лівий)
57 (10А) Електродвигун допоміжного механізму зачинення двері (задній лівий)
58 (10А) Електродвигун допоміжного механізму закривання дверей (задній правий)
59 (5А) Багатофункціональний перемикач на сидіння (переднійлівий)
> 60 (5А) Багатофункціональний перемикач на сидіння (переднійправий)
Запобіжники високого номіналу в багажнику

Номер Ампер/номінал
F171 (100А)& Bb; Блок електроніки (E-box) вентиляторохолодження
F172 (100А) Запобіжники в блоці запобіжників та реле вбагажнику
або< br/>
Додатковий обігрівач
F173 (250А) Блок запобіжників/реле приладової панелі
F174 —
F175 — датчик IBS
<
F176 (80А) Реле блоку управління висотою підйом клапана
Головне реле DDE
Не використовується
F177 —
