Думаю, що виходячи з заголовка можна зрозуміти, про що піде Так, про заміну приладки, установки повного БК і, відповідно, виведеннявсіх поточних показників на монітор. Але поки так…
А так само в обов'язковому порядку WDS…

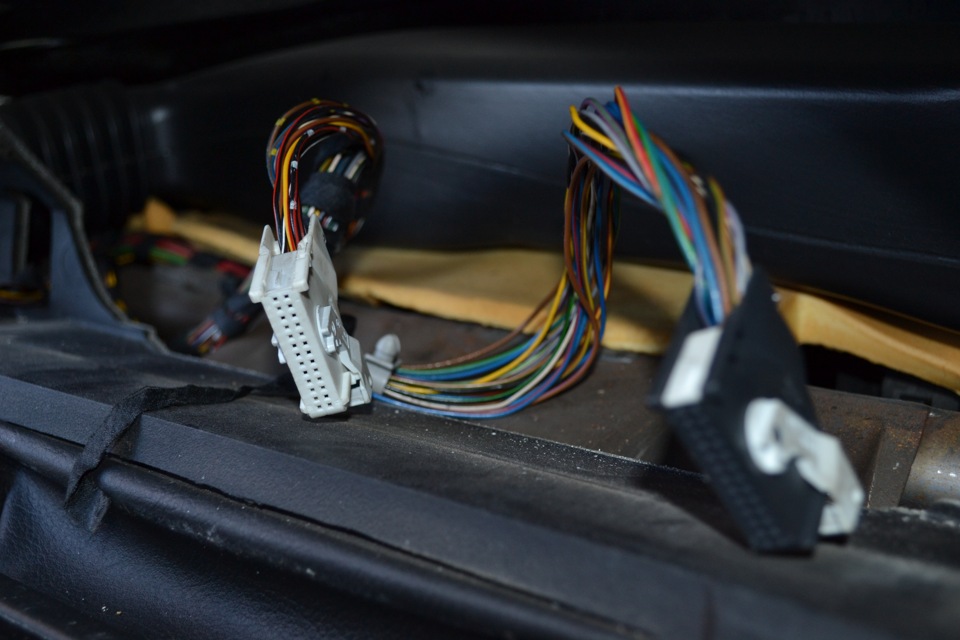

Для Low приладки передбачена стандартна шина K-Bus, що виключаєможливість виведення показників БК на якісь зовнішні джерела, крімсамої приладки У стандарті для такої приладки передбачено дваштекери — чорний 26-піновий (х11175) і білий 26-піновий (х11176).стандартній K-Bus шині підведена I-Bus шина, яка дає можливістьпристроям обмінюватися даними, у свою чергу High приладкапідключається вже трьома роз'ємами - чорним 18-піновим (х16), синім26-піновим (х10114) та білим 18-піновим (х101 ).
Для заміни приладки потрібно переробити два роз'єми на три, а таксамо вивести шину I-Bus.

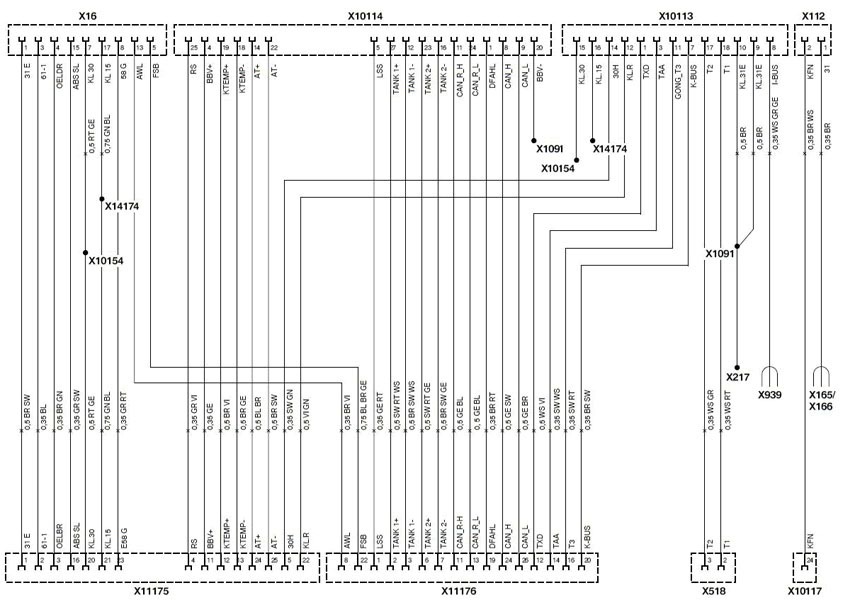

В інтернеті є схема підключення High
Так ось, чорний провід з 6 контакту чорного роз'єму (х11175)підключається в 3 контакт синього роз'єму (х10114), чорно-білийпровід з контакту 7 чорного роз'єму (х11175) підключається в 13контакт синього роз'єму (х10114), біло-зелений провід з 8 контактучорного роз'єму (х11175) підключається в 15 контакт синього роз'єму (х10114), коричнево-блакитний провід з 18 контакту чорного роз'єму (х11175) підключається до 11 контакту чорного роз'єму (х16). Потім, провід шини K-Bus білого кольору з червоною смужкою та жовтимимітками і завжди таким був, тому не шукайте коричнево-чорний провіду 20 піні білого роз'єму Low проводки, його там немає! Так самодроти відповідають за датчик зовнішньої температури:"+"червоно-блакитний (24/Х11175), а "-" коричнево-блакитний(25/Х11175). Так само скажу, що для кожного конкретного автомобілясхема може змінюватися але не кардинально, взагалі - розібратисяможна.

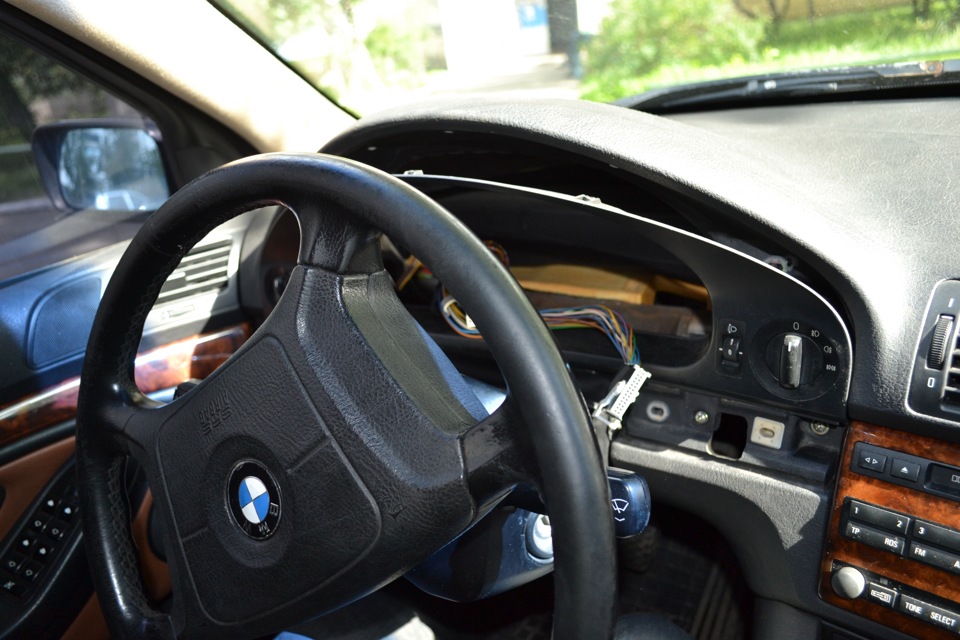

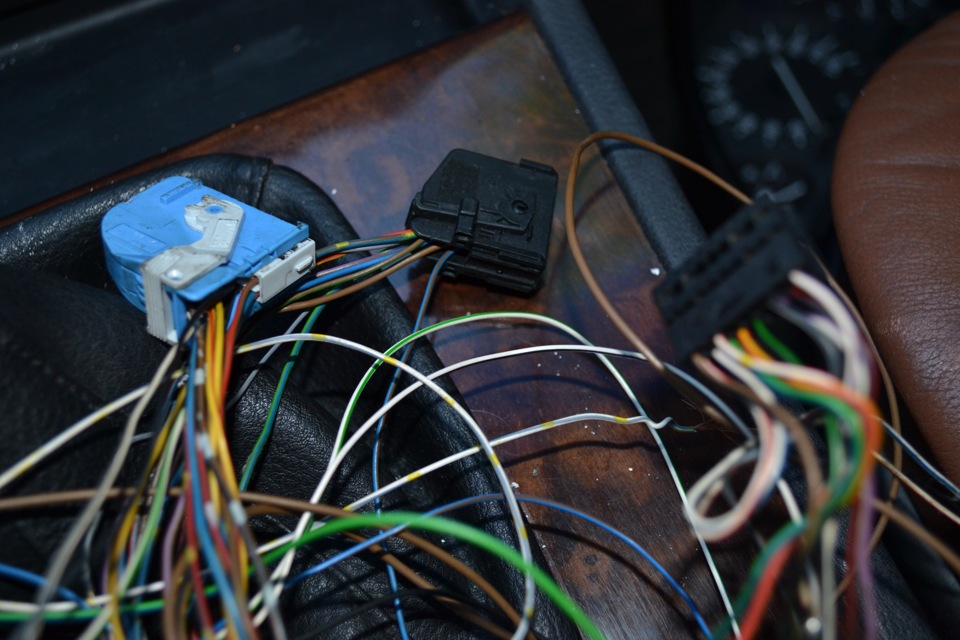

З проводкою розібралися, тому знімаємо приладку, розбираємо рідніроз'єми і перепинаємо їх у роз'єми від High приладки!
p>
Потім згідно зі схемою врізаємо контакти 15 і 16 білого 18-піновогороз'єму (х10113) в контакти 7 (червоно-жовтий) і 17 (синьо-зелений)відповідно чорного 18-пінового роз'єму (х16)
< br> Також підключаємо контакт, відповідальний за "-" датчиказносу колодок - пін 20 синього 26-пінового роз'єму (х10114) доконтактів 9 і 10 білого 18-пінового роз'єму (х10113) (контакти 9 і10 білого роз'єму я спершу з'єднав між собою, а потім підвівконтакт з 20 піна синього роз'єму) і, за маршрутом вже покладеноїпроводки, заводимо під бардачок у загальну контактну групу з усімамасами
>

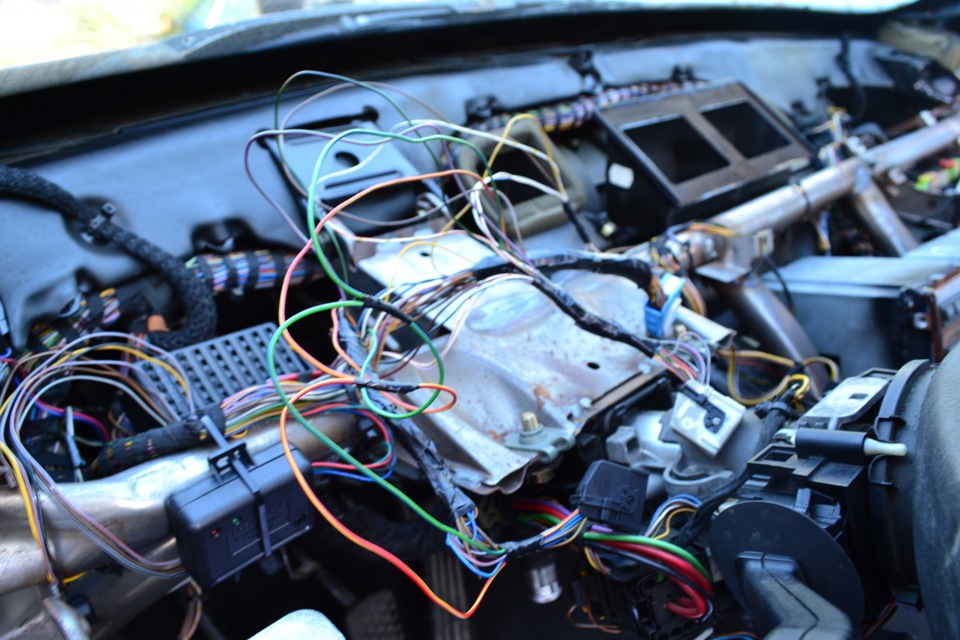

Ну і власне підключаємо саму I-Bus шину, - від контакту 8 білого18-пінового роз'єму (х10113) заводимо біло-жовтий провід з сіримимітками так само в контактну групу шин під бардачок. При цьому незабуваємо від'єднати провід I-Bus шини від контактної групи К-Busшин.
На схемі також показано схему підключення датчика температуриантифризу. Я його поки що не підключав і навіть не знаю, чи буду... Можна зняти перевірку і тоді стрілка температури не лежатимепостійно в червоній зоні. Далі прибирання потрібно прошити підмашину інакше може показувати не зовсім точні дані і помилки.
Ось наприклад, моя приладка знята з 530 2002 року на автоматі, через це тепер включаючи задню передачу - не загоряються лампочкизаднього ходу, бо приладка "не бачить" механіку. Також пробіг в 109700 км. Мене теж не дуже втішає, хоча дивлячись з якого бокуподивитися :)
Все це буде негайно усунено, як тільки куплю Європейську приладку, або перекину шкали зі своєї :)
"через це тепер включаючи задню передачу - не спалахують лампочкизаднього ходу, бо приладка "не бачить" механіку. Також пробіг в 109700 км. Мене теж не дуже втішає, хоча дивлячись з якого бокуподивитися :)
Все це буде негайно усунено, як тільки куплю Європейську приладку, або перекину шкали зі своєї :)
"через це тепер включаючи задню передачу - не спалахують лампочкизаднього ходу, бо приладка "не бачить" механіку. Також пробіг в 109700 км. Мене теж не дуже втішає, хоча дивлячись з якого бокуподивитися :)
Все це буде негайно усунено, як тільки куплю Європейську приладку, або перекину шкали зі своєї :)
