Догрівач ОЖ продовження
Після всієї збірки та тестування, блок управління W1209 зі схемивидалив, так як вказівки дуже не точне. Надалі хочу спробувативикористання Ардуїно.< br/>
Поїхали))):

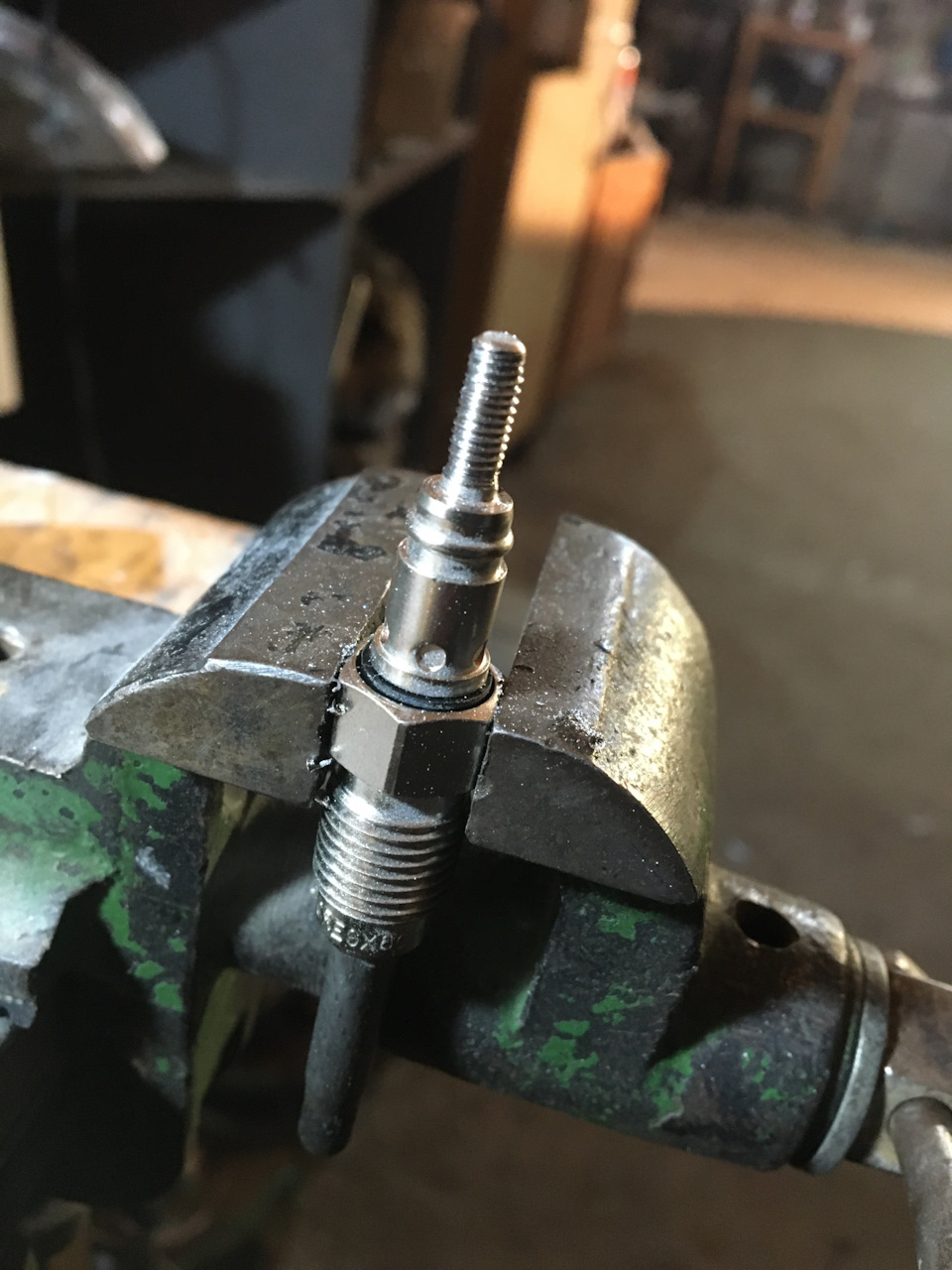

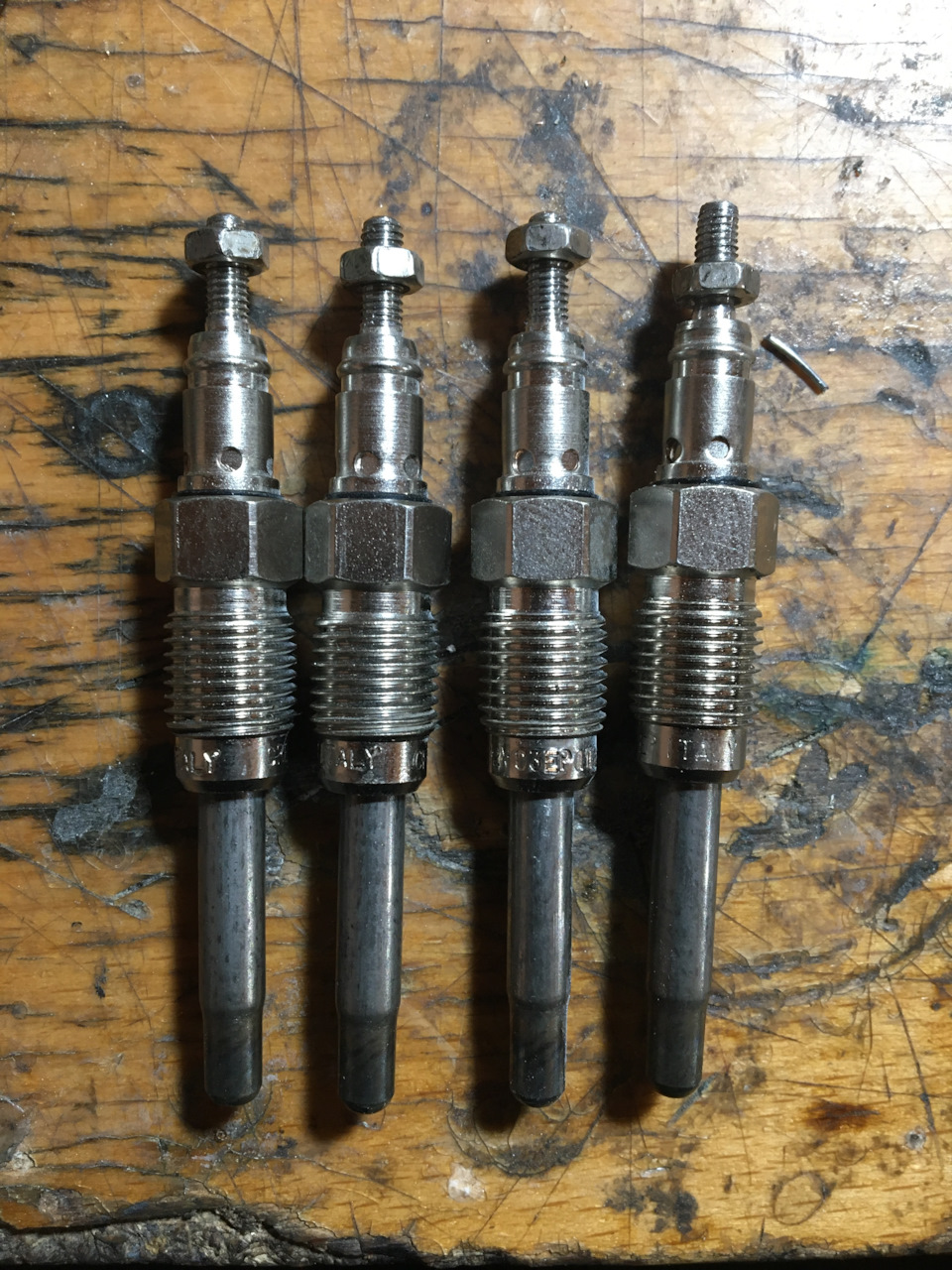

— плашка «4» нарізаємо різьблення на свічках розжарення, тому щоковпачки мені не подобаються (клема + гайка надійніше)

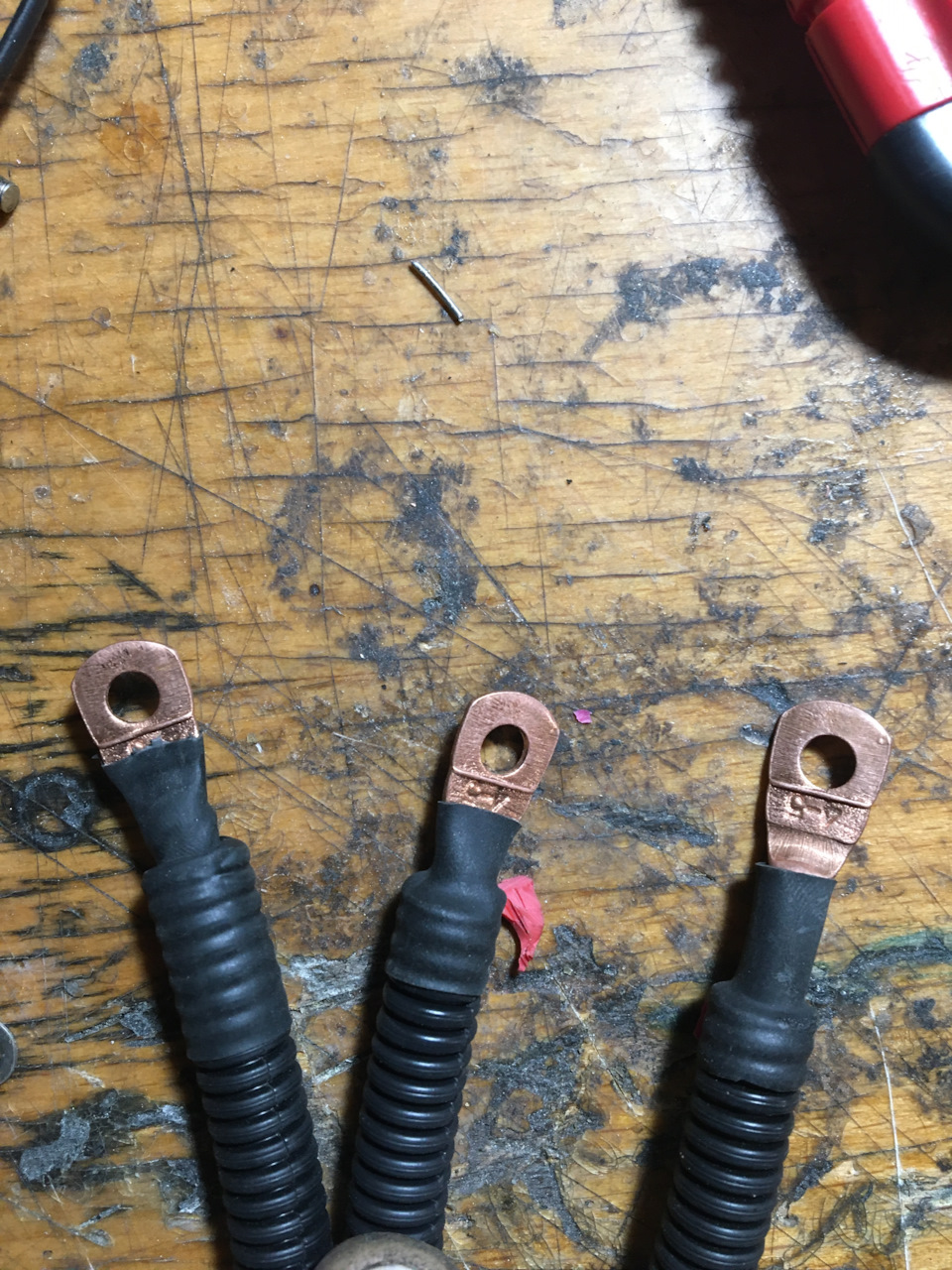

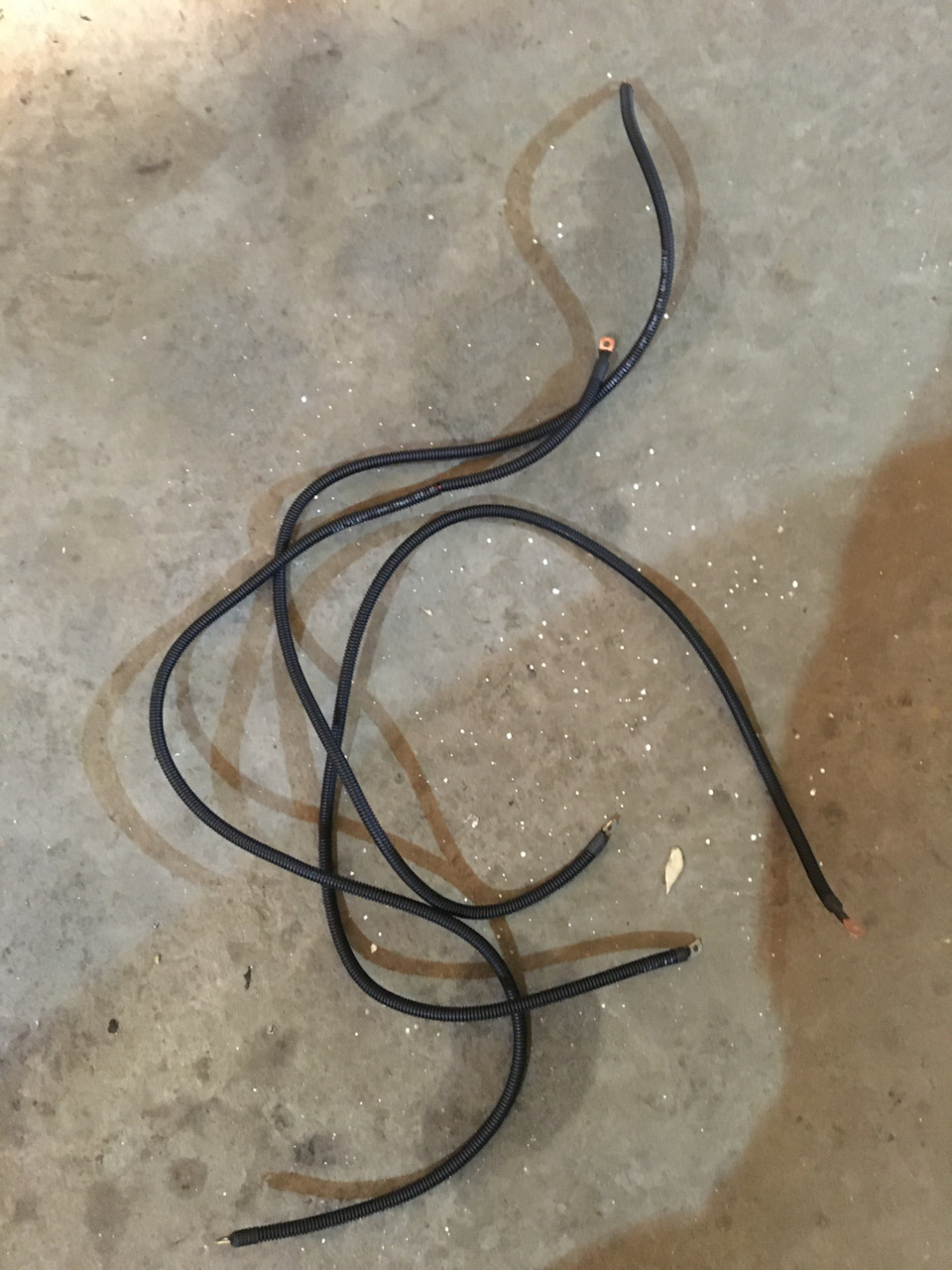

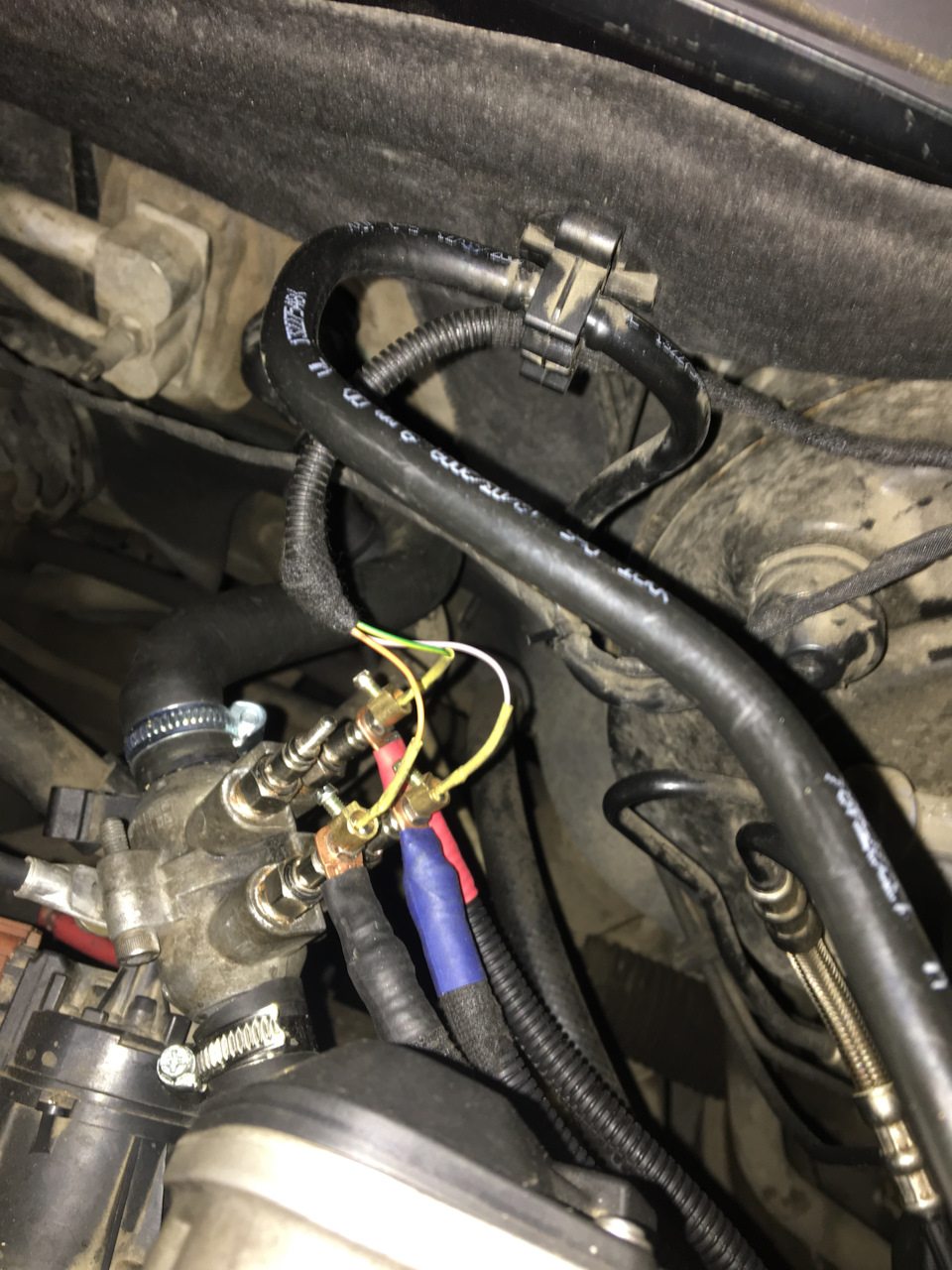

— свічки вкручував через графітно-мідну мастило (щоб не прикипали)- знімаємо вхідний патрубок на пічку, заздалегідь відзначившиприблизне розташування блоку зі свічками. Дроти 6мм.' :для живленнякожної свічки, один 16 мм.' :загальний силовий плюс на реле, 16мм.' :масу для свічок. Для релюх) запитав через штатний запобіжник100А, біля АКБ, призначений він для всіх відомих QuickHeat
- місце для кріплення блочка з 3 реле розжарювання ОЖ і 2 релечасу, вибрав місце біля АКБ (ззаду планки до якої кріпитися штатнереле)
- зробив блочок індикації роботи кожної свічок з вмикачем (навипадок залипання яке-небудь реле). Три червоні світлодіоди (падіння напруги на одному - 2.5В; споживаний струм порядку 20 mA).Так як свічки працюють тільки на заведеному двигуні, напругавходять 14.4В. З чево-опір на кожен діод 680 Ом, підключений врозріз плюсового контакту на діод. Для подачі напруги дляуправління блоком реле (свічки, реле затримки включення), взяв зблоку запобіжників у моторному відсіку. 13-й попер./Права нога, з'являється плюс при вкл. Запалення (призначений для підігрівудроселя)
— тимчасово розташував блок індикації в кишеньці під кермом (через«Євро фішку» для підключення магнітофона), щоб потім не відрізати, а від'єднати і підключити блок на базі Ардуїно)
— Все прокладаємо, підключаємо, 5 разів перевіряємо:візуально, чивсе на місці.
Заводимо машину, даємо попрацювати до холостих обертів, вмикачемподаємо плюс на блок реле:
< br> — перший світлодіод загорівся( вкл. Перша свічка), просідання на зарядці в 0, 2В
— 10 секунд — другий світлодіод( друга свічка), просадка ще —0.2В
- 10 секунд - третій світлодіод (третя свічка). Загальна напругапісля вкл. Трьох свічок - 14, 46 В
На вулиці:+3. До 40 градусів на неодружених оборотах прогрів за 2хв. 55 сек.)))
Завтра глянемо при їзді…
Всім дякуюЗапчастини на фото:13500119, 13500113
Коментарі7
У попередній машині робив собі, думав і в цій але з такими зимаі і морочитися не хочеться. Де то читав думку, що ці свічки завантажують генератор і в результаті підвищують трохи оберти і саме з цієї причини швидше гріється мотор.
Що то в цьому є, при працюючих трьох свічках, неодружений 900-950. Без навантаження 800. І миттєва витрата 0.9-1 л./ч. Без навантаження 0.6-0.7 л./год.
Все добре. Але, чому не поставити окремий перед на цю конструкцію? 2 переда сточт. В іншу сторону таи ж можна поставити ще 2 запобіжника. Навіщо вішати на використовуються? Якого номіналу запобіжник повинен бути на цю конструкцію?
100 А як правило стоїть у всіх, але не у кожного стоїть QuickHeat. У мене він є, але Квіка немає, тобто місце вільне. У блоці 13 запобіжник це підігрів дроселя на A16XER (бензиновий ДВС) А мене A20DTH. Блоки і Синек однакові. У мене порожнє місце, за...
* це підігрів дроселя на A16XER - це як? * 100 А як правило стоїть у всіх, але не у кожного стоїть QuickHeat - заміни на потрібний. Буде додатковий захист. Або 100А ти вже розрахував?
На кожному окремому реле, на кожну свічку стоїть 30 А запобіжник.
з таким перекладом, добре хоч не підігрів штанів водія ... Це запобіжник на догрівач термостата і ні якого не датчика і тим більше не дроселя видали з пам'яті посилання на це лайно!
