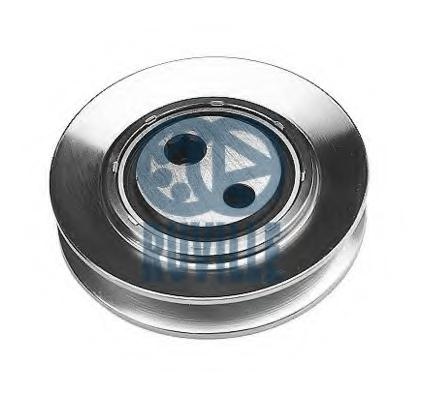

При купівлі машини попередній господар сказав що кондер потрібно "тільки заправити"... І при наближенні літа почав детальнішевивчати "що там і як там" має працювати. Як у результаті виявилосяна машині геть-чисто відсутній натяжний ролик для ременякондиціонера.Побороздивши простори інтернету дізнався, що цей самийролик (фото нижче), коштує близько 100±20$.
побаченого "виробу", прийшла така "бальша зелена подруга" і почаладушити:), (адже крім шківа, підшипника і центральної втулки більшенічого немає! )
Полазивши ще пару днів, знайшов-таки габаритні розміри цього "вироби".

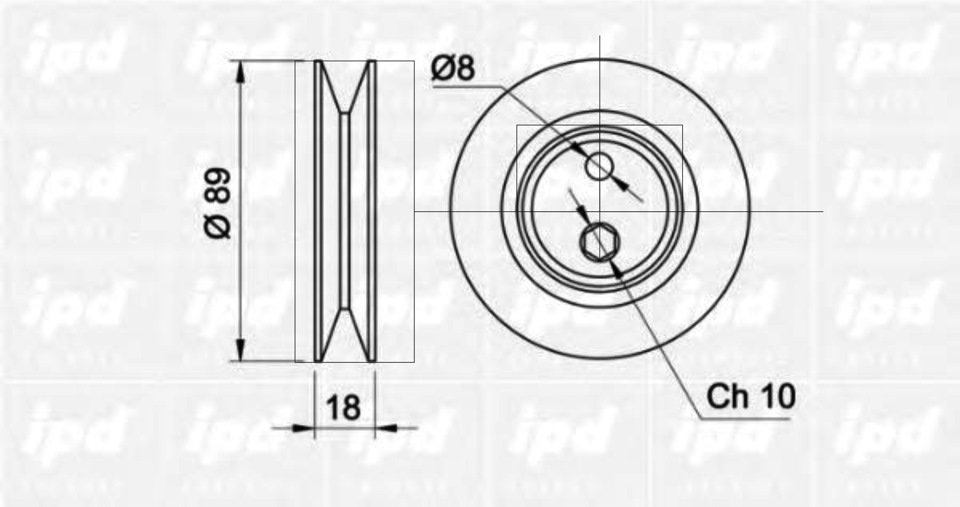

Габарити.
Далі зайнявся розробкою власного ролика із застосуванням передовихтехнологій (мозок, комп, і корел):), в результаті чого отримав 2креслення:

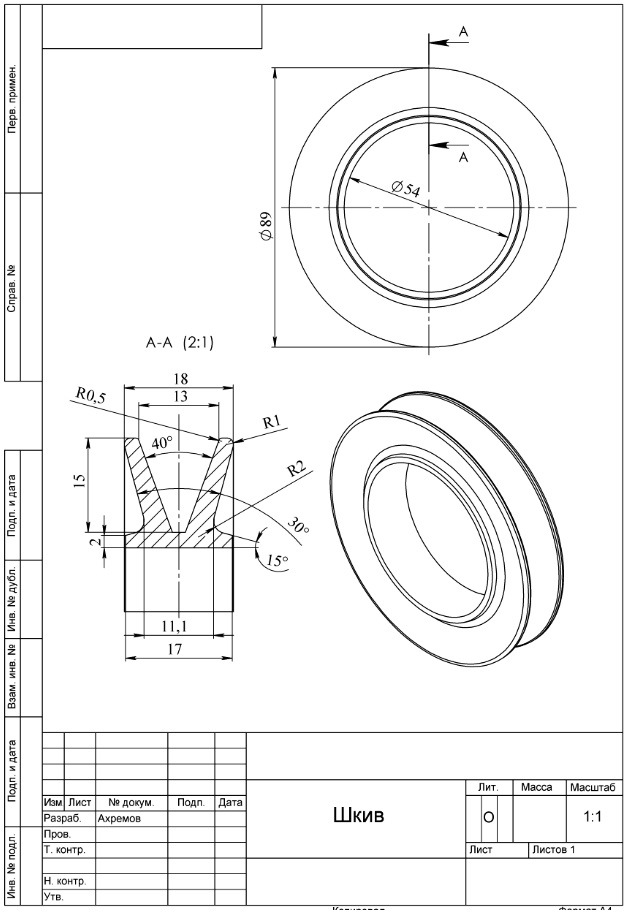

шків

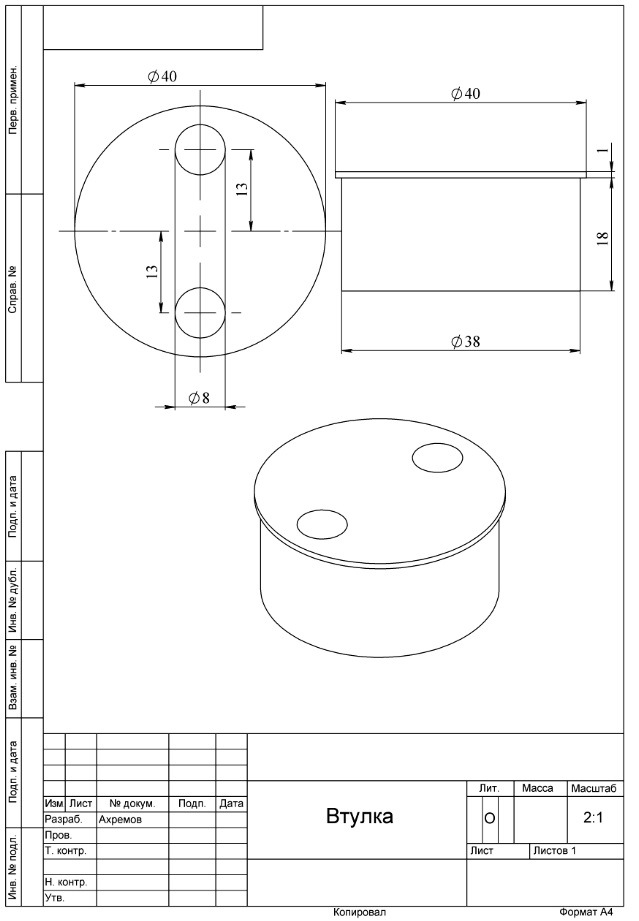

Втулка
Креслення зроблені для підшипника розмірами 54 мм х 38 мм х 17 мм (кульковий дворядний).
> Беремо їх, підшипник і дуємо до токаря ... Після складання "конструкції" закернити приблизно так як на 1 фото (щоб не ловитишків під капотом:))

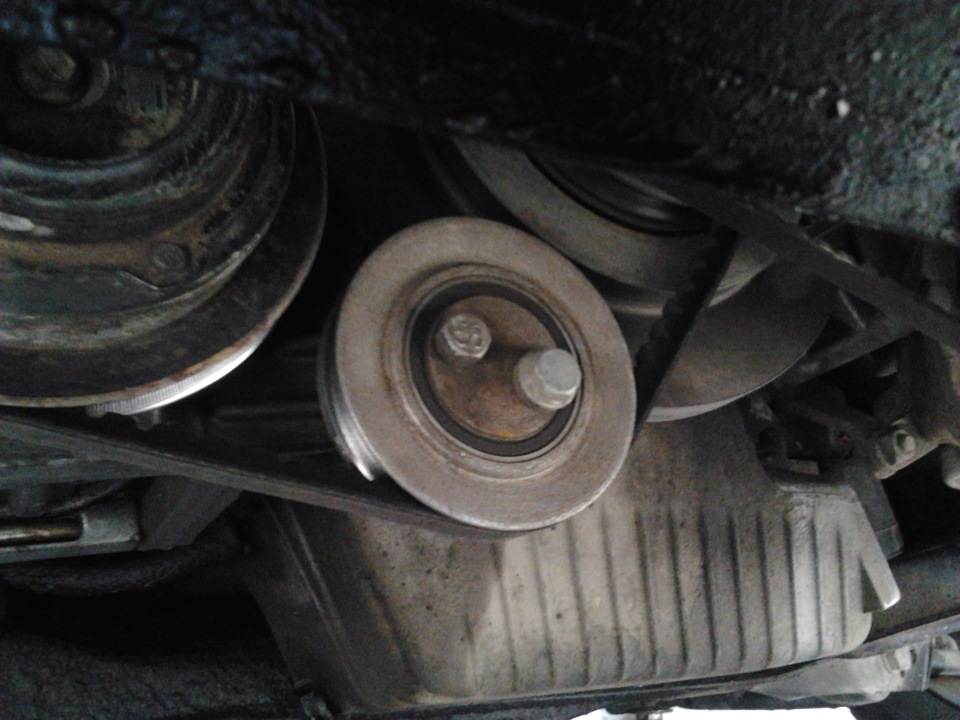

На даний момент дослідний зразок на протязі вже 4-х місяців успішнопроходить випробування на автомобілі (фото нижче). :)))
Роліку вже 4 міс.
Ролик
У результаті маємо одні "+", а саме:
1. Все кріпиться за штатними місцями.
2. Співвісність шківів не порушена.
3. Ціна виробу. Підшипник близько 70 грн, послуги токаря близько100 грн (мені робив хороший знайомий, і взяв лише за матеріал 50грн, за що йому велике спасибі).
4. У разі чого можна замінити ТІЛЬКИ підшипник.
З.И. Навіщо платити більше?
Коментарі2
Уважуха! ) Все від початку до кінця в корлі будували? Перспектива шківа на відмінно )
Спасибі. У корелі тільки розміри приблизно знімав, а деталь та креслення робив у SolidWorks )
