Підсвічування, заряджання, вольтметр. Частина 1

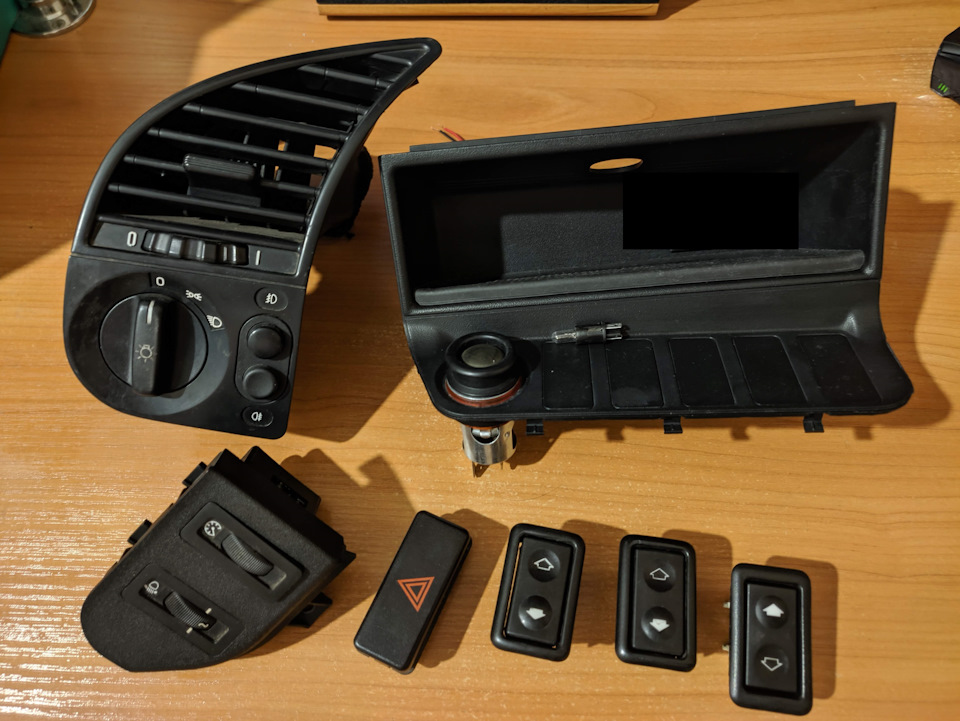

Почалося все з того, що не працювало підсвічування кнопок люка іоднієї з кнопок склопідйомника.

Якщо міняти лампочки, то на щось сучасне — світлодіоди.

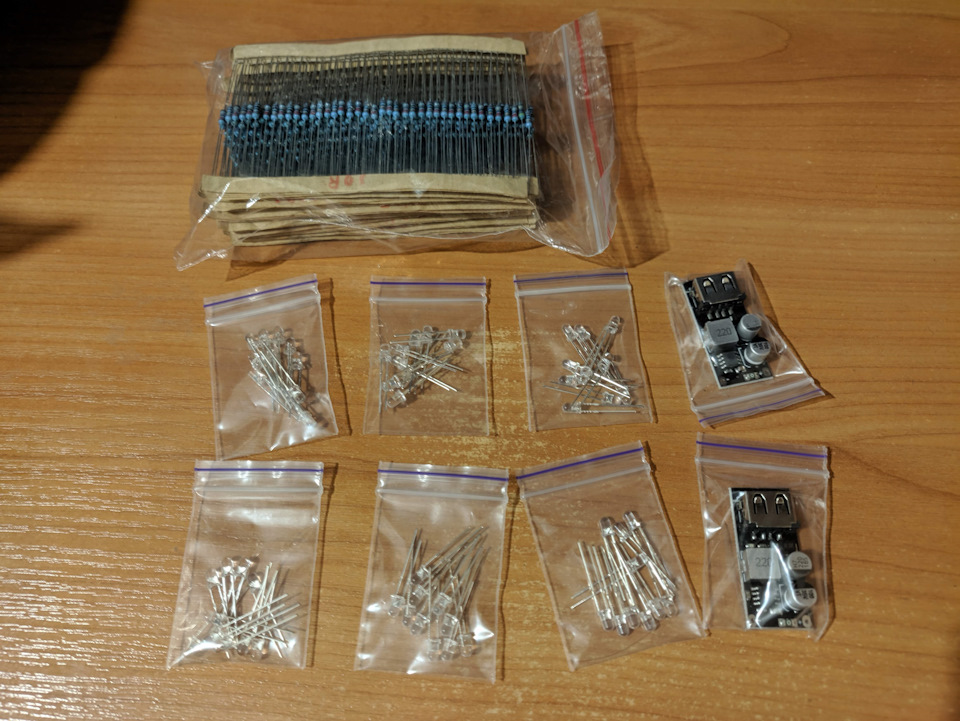

Частину кнопок залишити на звичайних лампочках, а частина насвітлодіодах, було б не дуже красиво. Вже доопрацьовувати салон, точому б і не зробити вихід USB для зарядки телефону. У радіомагазинібули куплені резистори різних номіналів, ультраяркі 3мм світлодіодиі дві USB зарядки з підтримкою Quick Charge. 3.0.

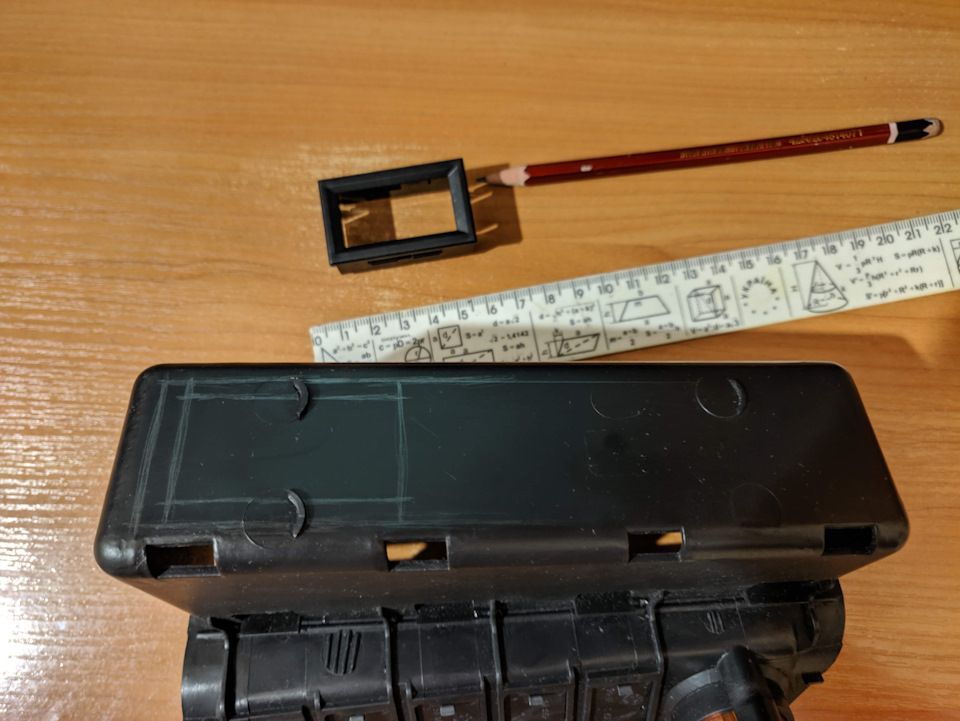

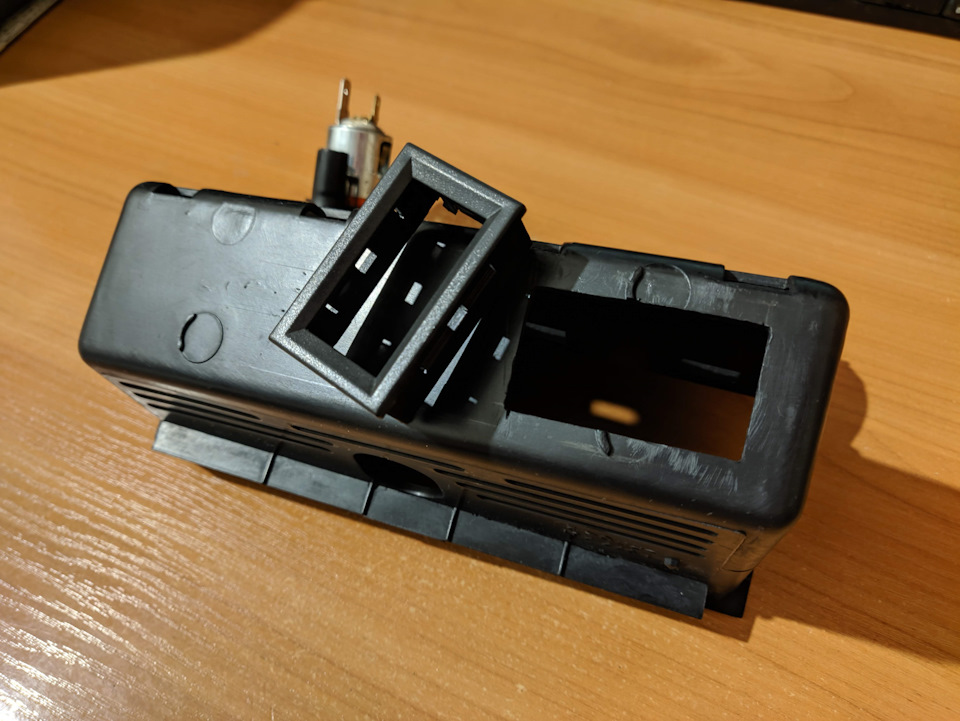

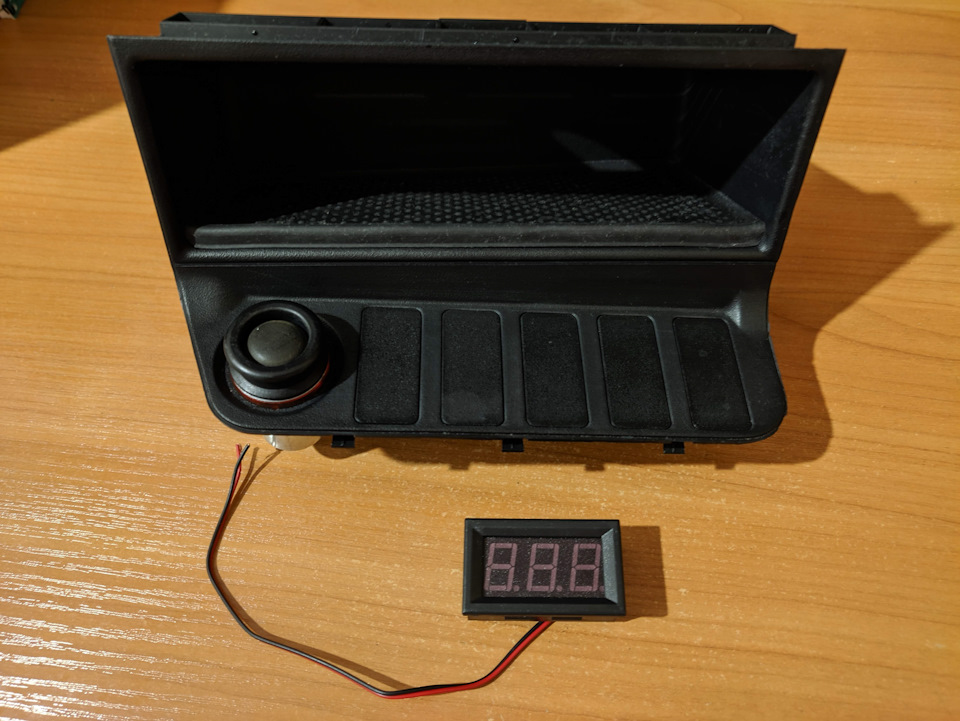

Не довго думаючи, вирішив ставити вольтметр у нішу над КПП, там вінне буде зліпити в нічний час і досить акуратно виглядатиме.

Робота вольтметра виглядає так
Настала низка USB.
Вбудовувати вирішив у пластикові заглушки.

Трохи роботи газовою плитою та непотрібним юсб штекером допомоглизробити початкові отвори.
А далі трохи роботи надфілем та ножиком

Пристиковуємо плати та заливаємо основу епоксидним клеєм

Коли клей застиг можна приступити до кінцевої обробки

З'єднуємо плати та підпаюємо дроти

У результаті зарядка буде виглядати так

Тепер можна приступати до початковій ідеї про заміну лампочок укнопках.
Світлодіоди для кнопок вирішив ставити білі (типу по сучасному), резистори вибрав на 680 Ом. Силова кнопка відкриття/закриттялюка

Потім сигнальні кнопки склопідйомників.
Хоч у них і однаковий номер, але всередині вони відрізняються
< /
Кнопку аварійки так само не обходимо стороною.
Світлодіод, природно, буде червоний

наступної частини…
