Підсвічування, заряджання, вольтметр. Частина 2

Якщо прочитали попередній запис, можемо йти далі)

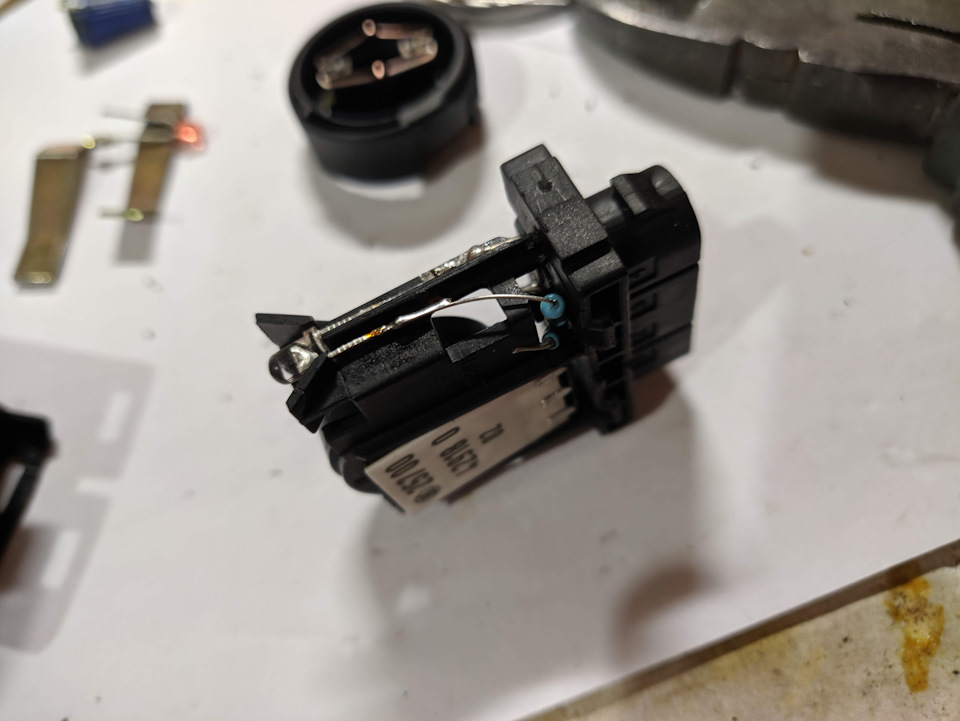

Блок коректора фар

Світлодіод для нього так само білий.
А ось резистор, методом проб і помилок, вибрав на 1кОм.
Але краще ще більше…
< /p>

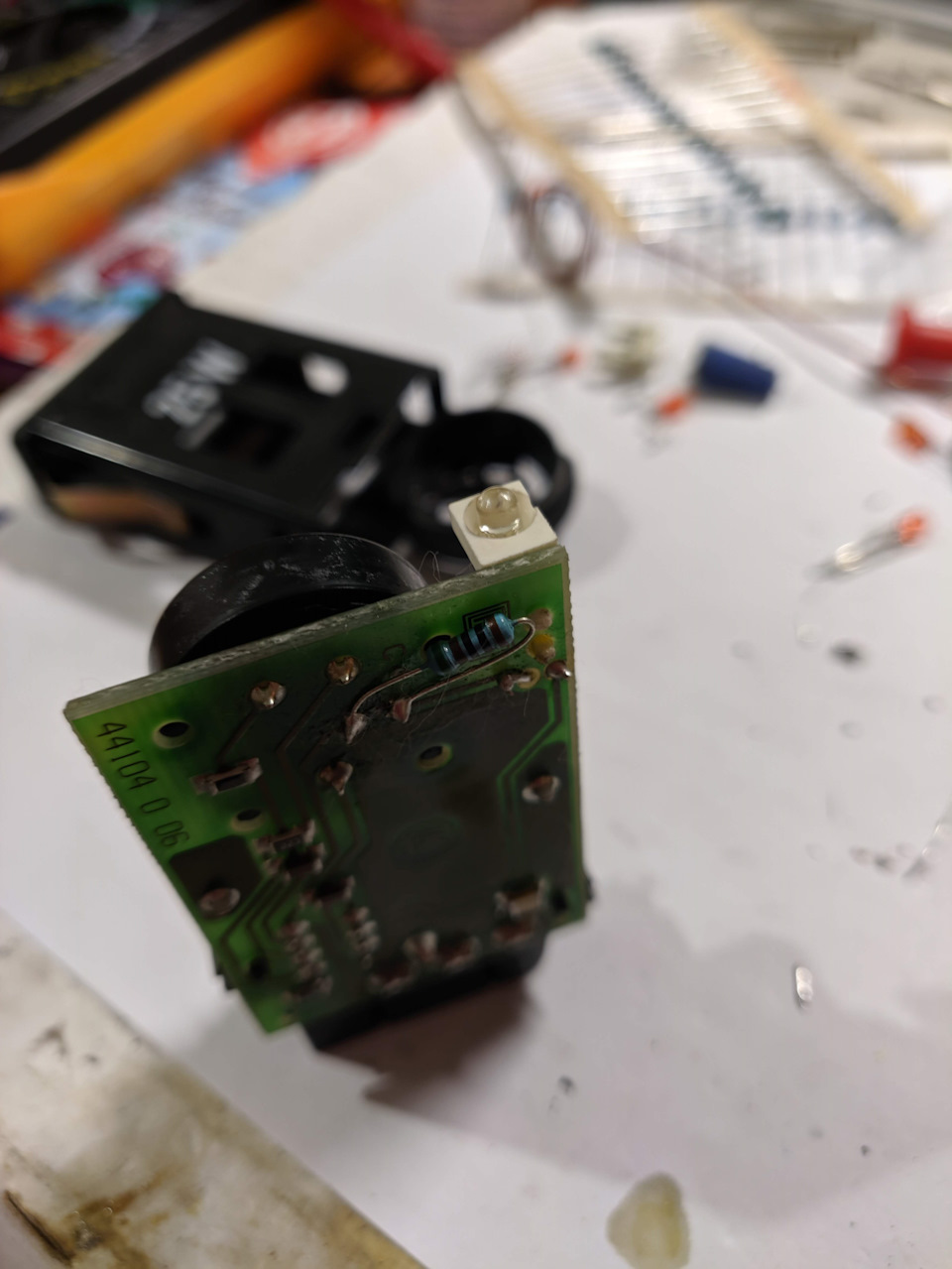

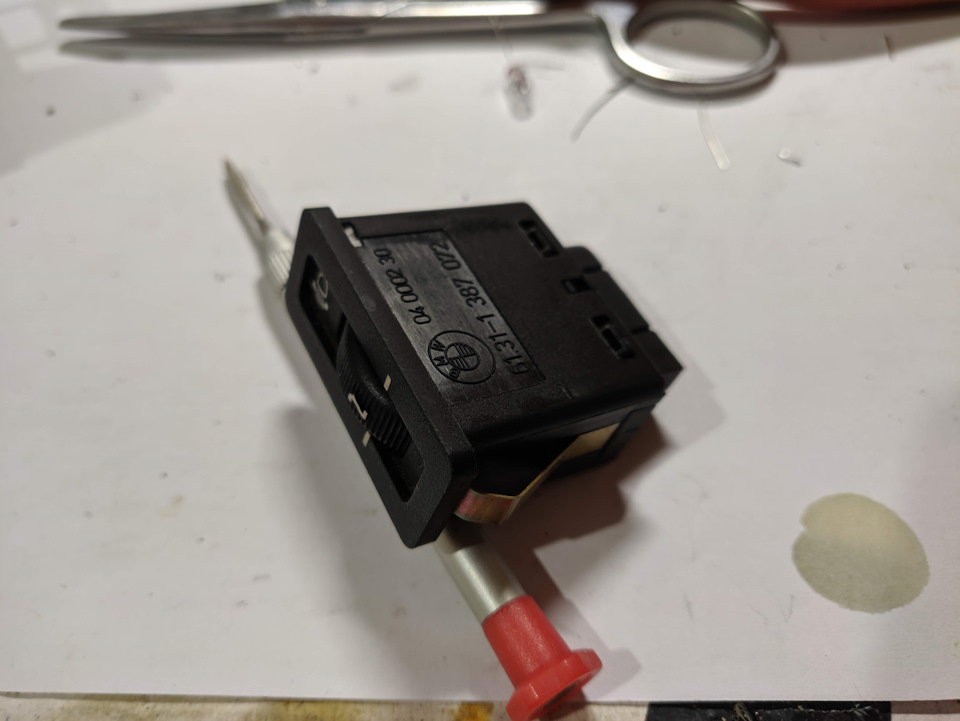

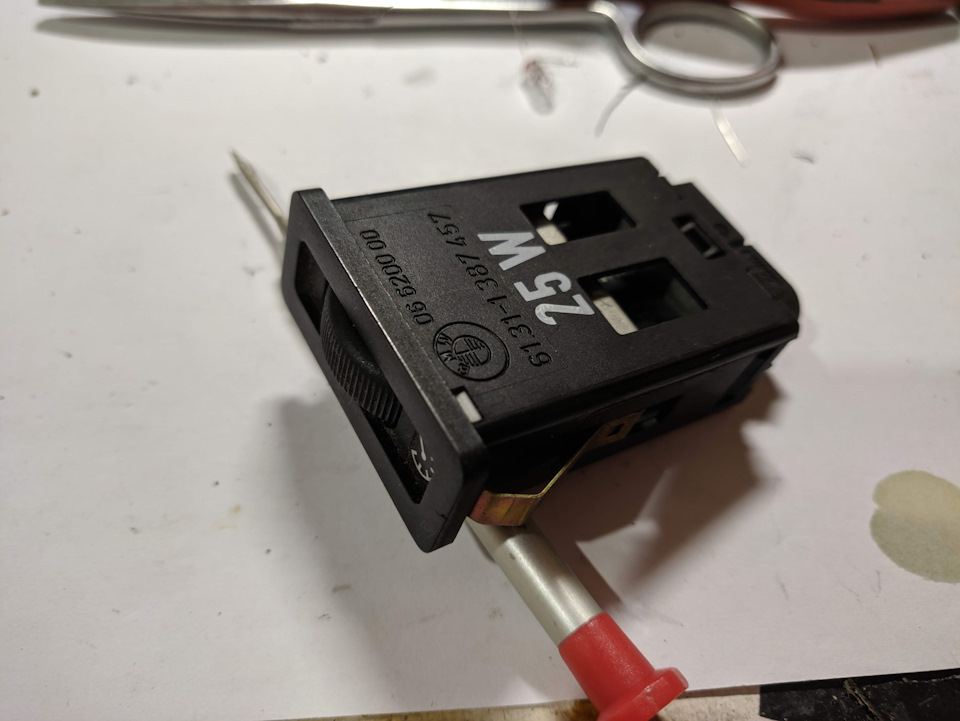

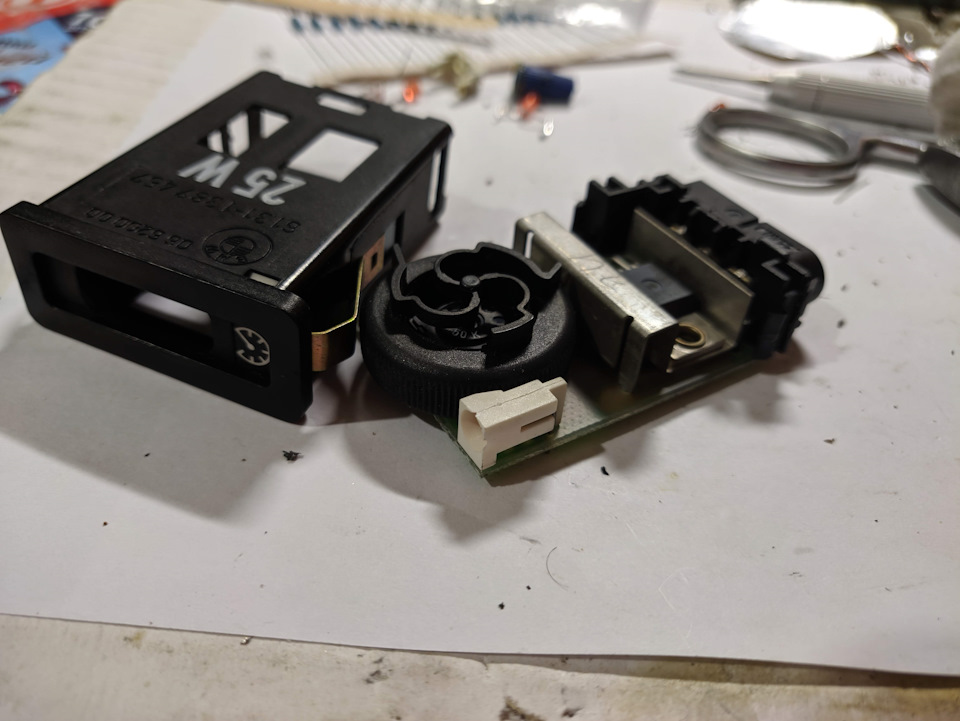

Блок регулювання рівня підсвічування салону

Запчасти на фото:441040
Раз вже в мене залишилося багато світлодіодів, вирішив зробитипідсвічування кишеньки<

Просто вставивши світлодіоди в прорізи — не найкраща ідея, світитьплямами.

Вирішив переробити і з термоклею зробити свого роду світловоди

Стало набагато краще

Ще зробив підсвічування прикурювача так само світлодіодом.
Робота з кишенькою була завершена і конструкція стала виглядатитак

USB зарядки під'єднав через запобіжник на 5А.
Вольтметр та USB будуть підключені окремим проводом івключатимуться в 1 положенні ключа. Далі знімаємо вимикач фар (фотоз инета, забув сфоткати)

Мій останнім часом став погано крутитися і похрумтувати.
Розбираємо і бачимо, що ця деталь (теж з нета фото)
ось так

Купив заміну, надруковану на 3д принтері.
Поставив, змастив, працює чудово.

Залишилось зробити підсвічування блоку включення фар.
Стандартно там використовується одна лампочка та світловоди

Переробляємо, заливаємо термоклеєм і готово.
У саму крутилку вбудував синій світлодіод. Резситор на 3 ком, кращебільше. Збираємо конструкцію У підсумку все підсвічування виглядаєякось так. На фото яскравість передана не зовсім реалістично.

UPD:Замінив жахливий синій колір
