Для установки по повз саму шторку і двох пластикових накладок, щообрамляють потрібні:
1. Блок кнопок, на якій є кнопка електрошторки 61316925512
2. 2 мідні багатожильні дроти перерізом 0.75 загальною довжиноюблизько 4.5 метра 61116940341
3. Провід-піни для блоку перемикачів у центральній консолі.Потрібно 2 штуки. 61130008998
4. Роз'єм сонцезахисної штори. 61138377072
5. Три саморізи 07119916915

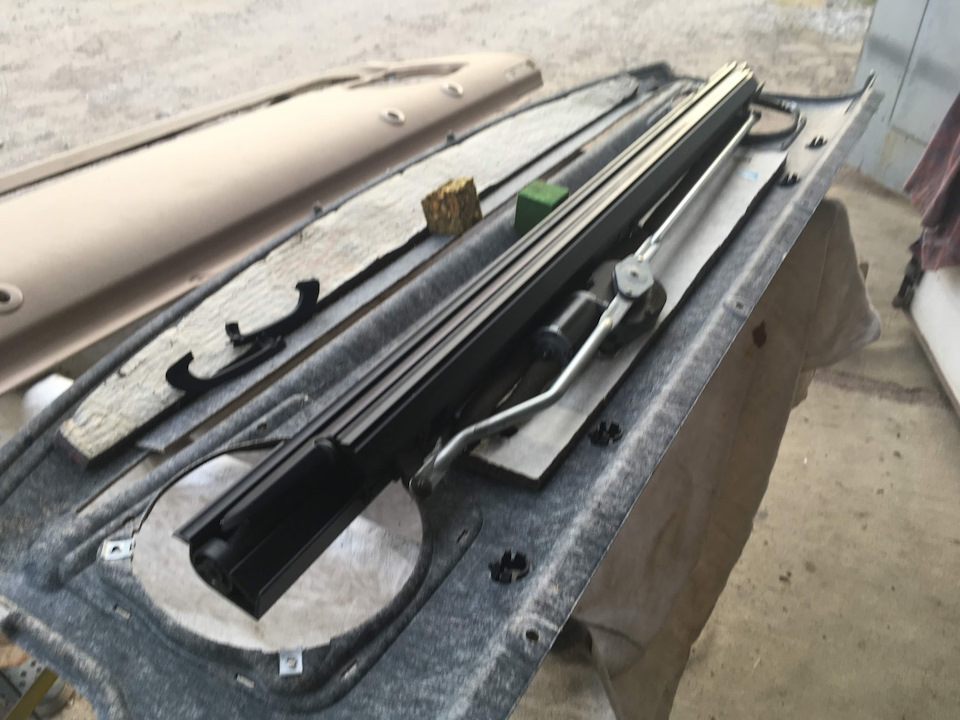

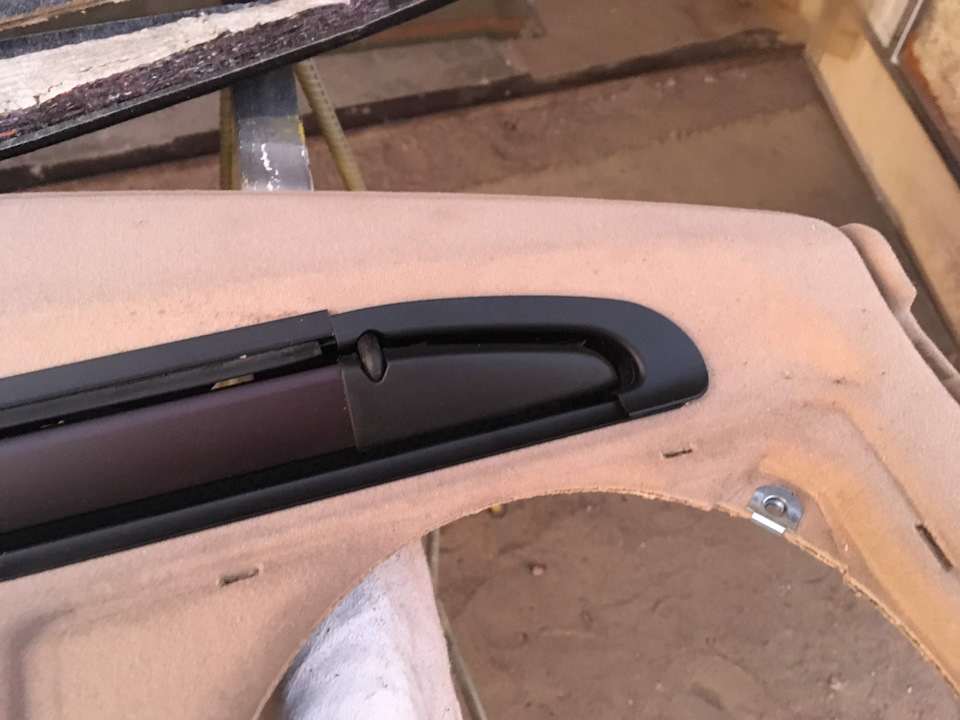

Шторка та накладки для прийому роликів у складеному положенні
В якості проводів використовував два проводи з минулоїаудіопроводки, взяв перетином більше ніж 0.75 з міркувань меншогоопору на досить довгому ділянці. Однак через це були деякіскладнощі з установкою пінів 61130008998 у роз'єм планкикнопок.

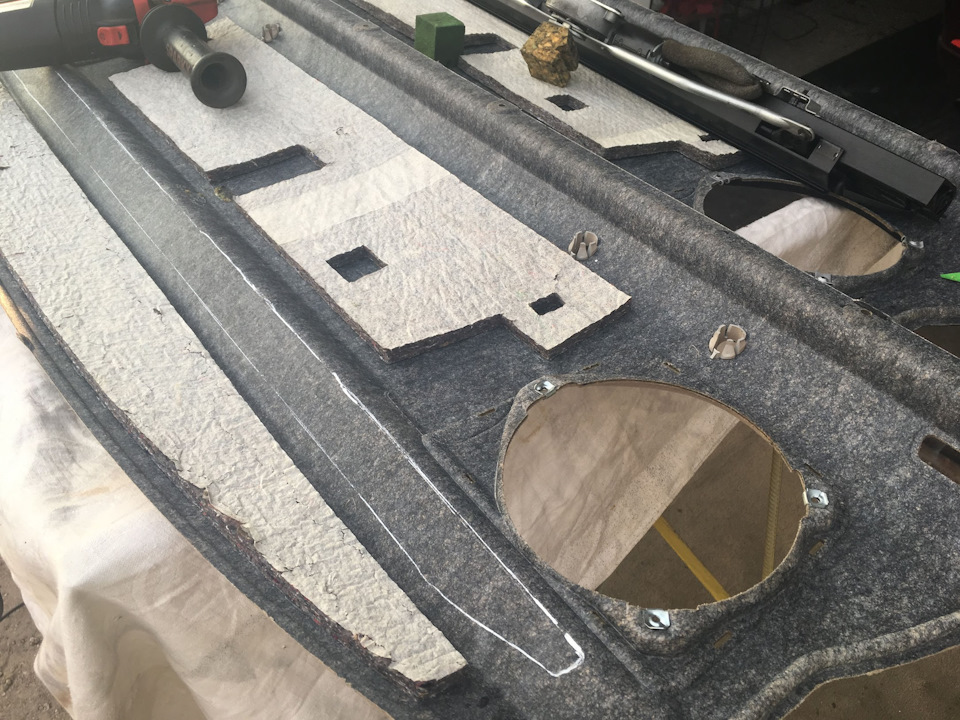

Трафарет для вирізування, проте після має бути припасуваннякраїв.
Полиця з якої купив шторку була від темного. Салону, до того жсильно вицвіла. Довелося різати свою, досить кропітка робота томущо потрібно дуже точно зробити лівий і правий край, інакше нестануть правильно пластикові декоративні накладки в які заходятьролики шторки в складеному положенні. Мова про пластикові деталі, що обрамляють ліву і праву прорізи, у них два фіксуючі язички якіточно повинні сісти у свої місця. В іншому нічого понад складногонемає, акуратно розбирається салон в задній частині, шторкакріпиться до кузова трьома саморізами, проводка тягнеться праворуч, запинається в роз'єм кнопок в 14 і 15 піни. Єдине колипростягається провід за бардачком, щоб його з боку бардачкапровести до планки кнопок спочатку потрібно пустити тонкий дріт, прив'язати провід до нього і акуратно затягнути його в центральнучастину, сам по собі провід проштовхнути там буде неймовірноскладно.
< /p>

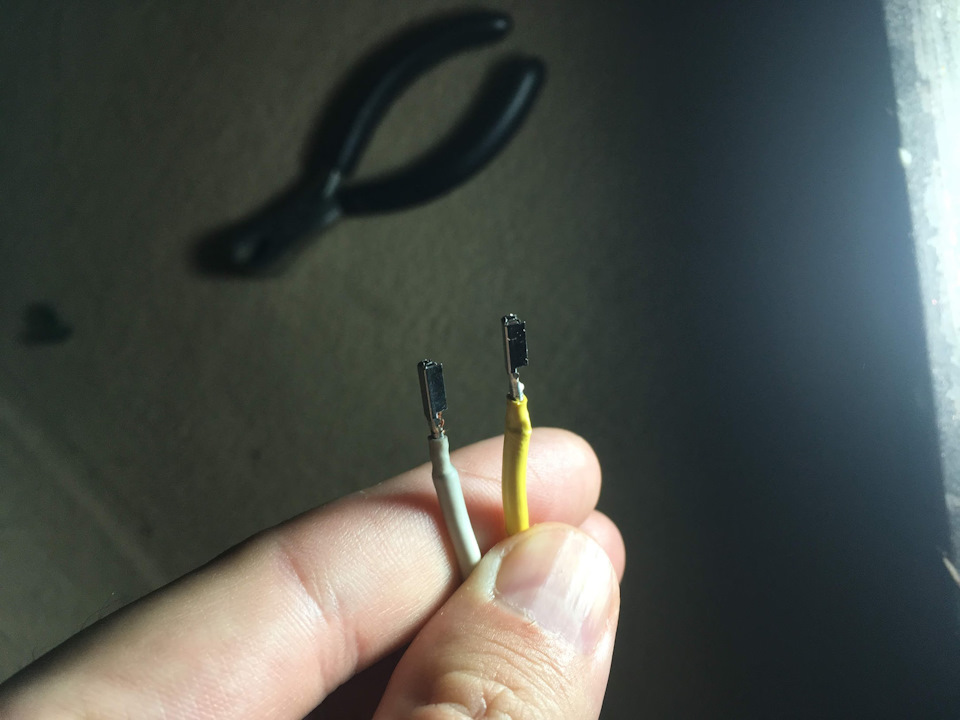

Піни 61130008998 на 14 і 15 контакти роз'єму блоку кнопок.

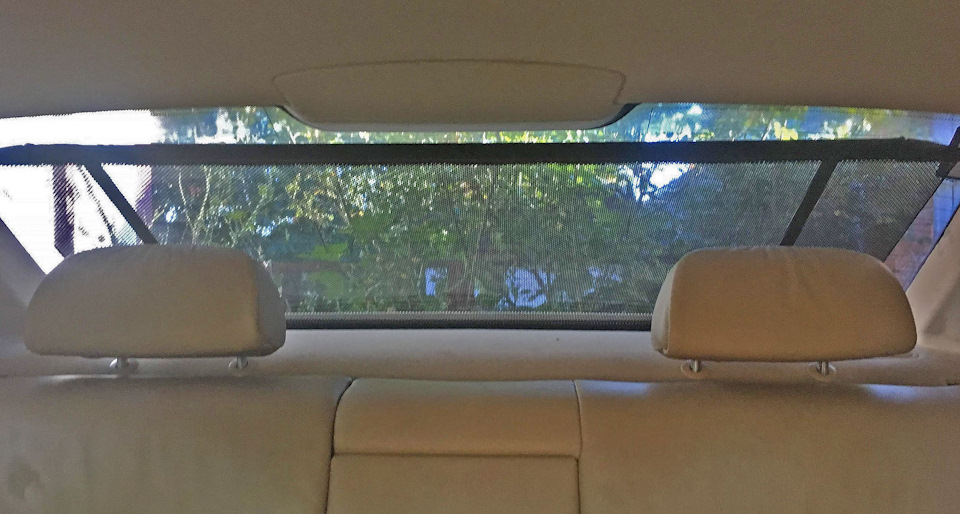

Відео роботи шторки:
Усім благополуччя та хороших дооснащень!






Коментарі20
Чи є різниця між підключенням седана і універсала? І куди підключається цей роз'єм шторки? В сам блок кнопок? багато кнопок? У мене просто один блок із кнопкою шторки, інший мій рідний з купи інших кнопок. Є третій де кнопок більше ніж на рідній рівн...
за підключенням на седанах і універсалах не скажу, теоретично так само, блок потрібен будь-де є кнопка шторки, підключається провід на свій пін у великому роз'ємі
А якщо до іншого блоку кнопок без шторки замість іншої непотрібної кнопки підключити?
На машині з якої зняли було ніби щось таке, там такого штекера не видно.
Куди у тебе ця зелена фішка йде в яку ти ці два контакти заводив?
Вже не пам'ятаю, давно робив.
Привіт. Підкажи будь ласка, чи можна шторку перевірити без блоку кнопок? Начебто підкидали на фішку видавала звуки, але виїжджати не хотіла, погудить моторчик секунду і перестає, та й полярність змінювали на відкриття та закриття
Читав якось про те, що полицю ставили на е36, використовували кнопку і реле. Більш точно не пам'ятаю, але погугли по форумах е36 клубів, думаю там є схема включення
Зрозумів, дякую, будемо дивитися)
Чи можна зняти шторку, не знімаючи задню полицю?
Не можна
Привіт. У мене е46 - седан. Знайшов шторку від купе. Чи зможу я її встановити в свою полицю, виконавши необхідні отвори чи ні?
Привіт. Наскільки розумію - так, встановити можна, але по висоті вона буде коротша, ніж якщо б ставилася оригінальна седанівська. Різниця у висоті наскільки знаю невелика.
Тобто висота мається на увазі - на скільки високо виїжджає вгору до стелі?
Так.
Спасибі.
Хочу додати що у BMW дуже зручна шторка в плані огляду. У мене на рено шторка виконувала роль стоянкового захисту від сонця, на ходу, особливо в сутінках нічого не видно. У BMW я її не опускаю в принципі.
А підкажи під-та. Шторка кріпиться до кузова, на скільки я зрозумів. Там є місця, чи треба виставляти/свердлити?
Свердлити нічого не потрібно, вже є три отвори, в які вкручуються болти.
Відмінно! Дякую!
