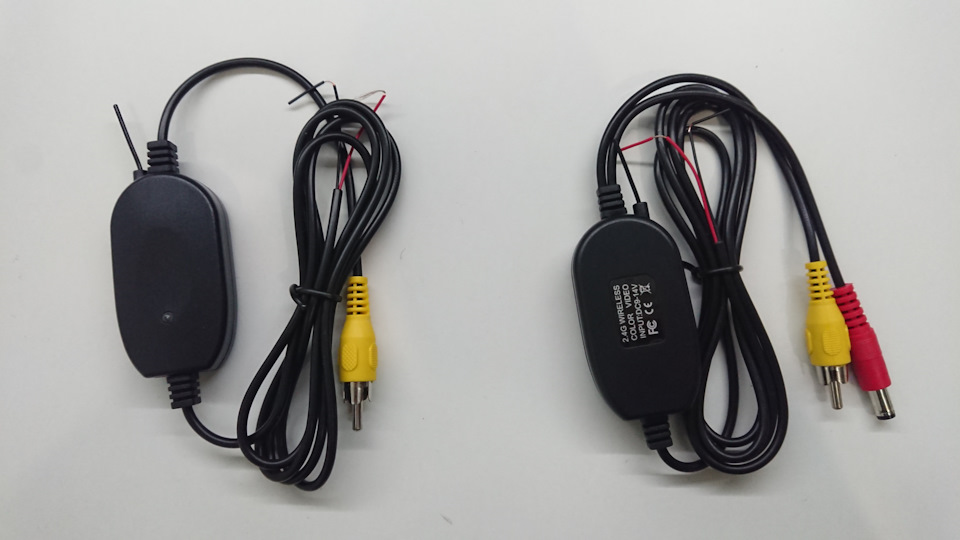

Надивившись відео про те, як важко тягнути провід через салон дляпідключення камери, де деякі знімали обшивку та заднє сидіння, явирішив взяти пристрій бездротової передачі сигналу, який стоїть$10.
Пізніше виявилося, що цей комплект не підходить для даноїкамери:зображення стає чорно-білим.Сигнал також передавався зперешкодами.Продавець підтвердив проблему несумісності, іAliexpress гроші повернув.

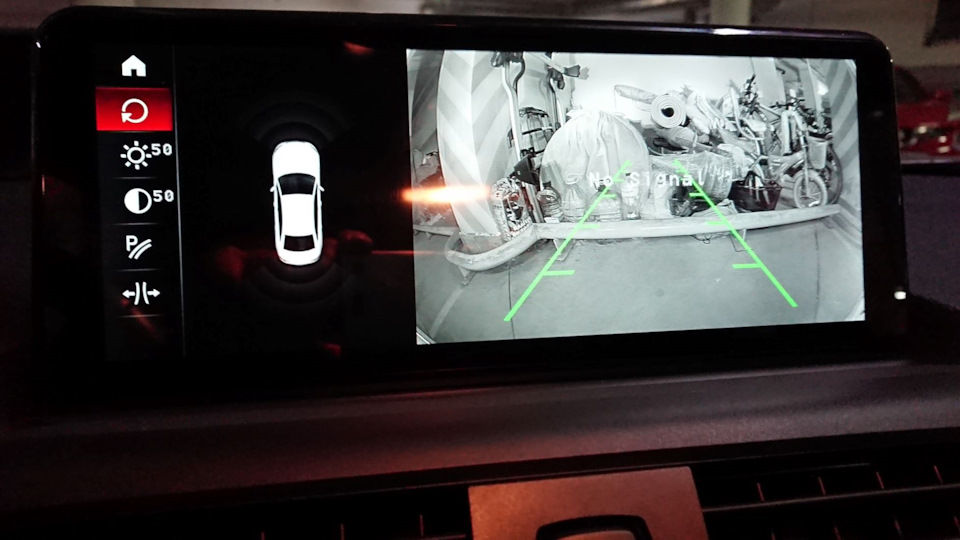

Радіопередавач виявився несумісним з камерою, видаючи картинку вч\б

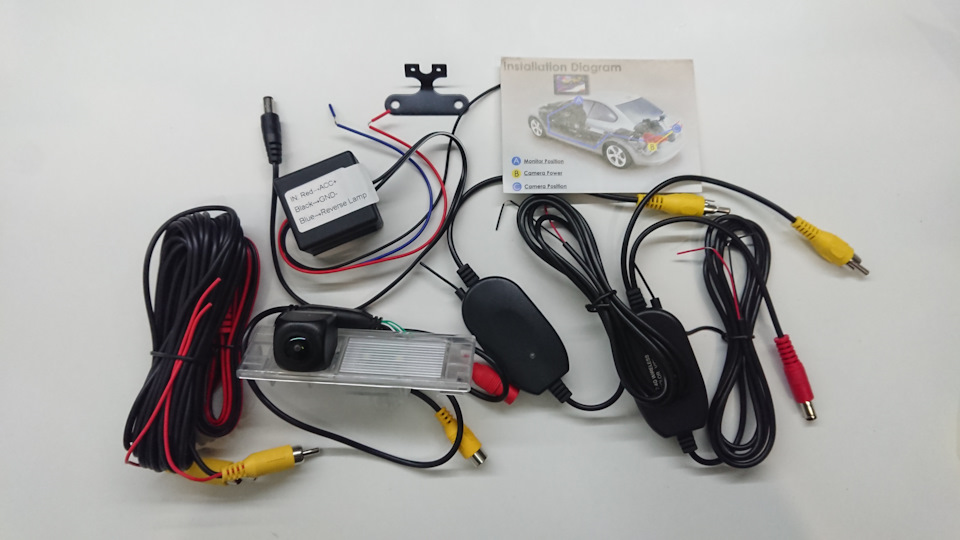

Про всяк випадок купив блок живлення, тому що думав, щодоведеться запитуватись від лампи заднього ходу Все виявилося кудипростіше У кабелі, що постачається в комплекті з камерою, закладенажила для живлення, і така ж жила виходить з "коси" головногопристрою, з блоком живлення із затримкою на кілька секунд.

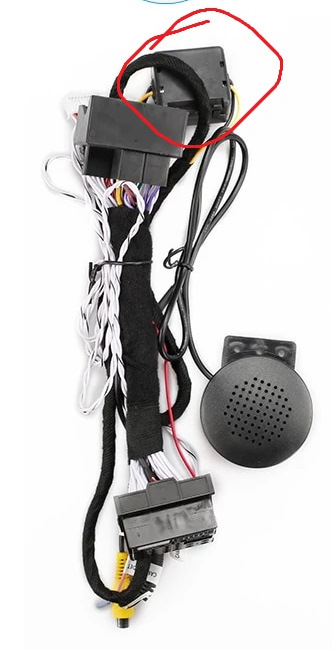

Є відео, де пояснюється процедура з'єднання. Потрібно звернутиувагу, що з "коси" виходить два дроти живлення:"Camera +12V" та"Camera DET". Перший використовується для звичайної камери задньоговиду, а другий для камери 360. Останній я залишив непідключеним. Урезультаті вдалося прокинути і сигнал, і живлення від голови докамери без будь-якого колгоспу. У процесі установки прокладкакабелю від голови до бампера вийшла найпростішою процедурою.Вдалося кабель сховати під пластиком і гумовим ущільнювачем, потімпід подушкою сидіння та панелями багажника. Самим же важким бувпроцес зняття бампера — він зайняв реально години зо два. ДякуємоCEBEP-SPB, що виклав детальну інструкцію щодо процесудемонтажу бампера, і моїй чотирирічній дочці, яка підсвічувалаліхтариком доступ до шурупа в підкрилці. Німці реальнонамудрили:деякі саморізи без "такоїсь матері" тяжко піддавалисянатиску викрутки через важку доступність.
Кінцевий результат порадував.
Картинка стала кольоровою і досить якісною. Їзді задом набагатокраще, навіть у темний час
* великі кути огляду
* хороша якість картинки
* є паркувальні лінії
Мінус:
* тепер підсвічування номера виглядає нерівномірно, т.К. У тримачікамери використовується прозорий пластик корпусу та LED лампа:
довелося замовити ще окремо лампу підсвічування для симетрії:
<
* паркувальні лінії не відповідають реальній траєкторії руху. Якщохтось може підказати, як їх відкалібрувати буду вдячний.
Коментарі10
Привіт. Скажи, твоя камера з лінзою «риб'яче око»?

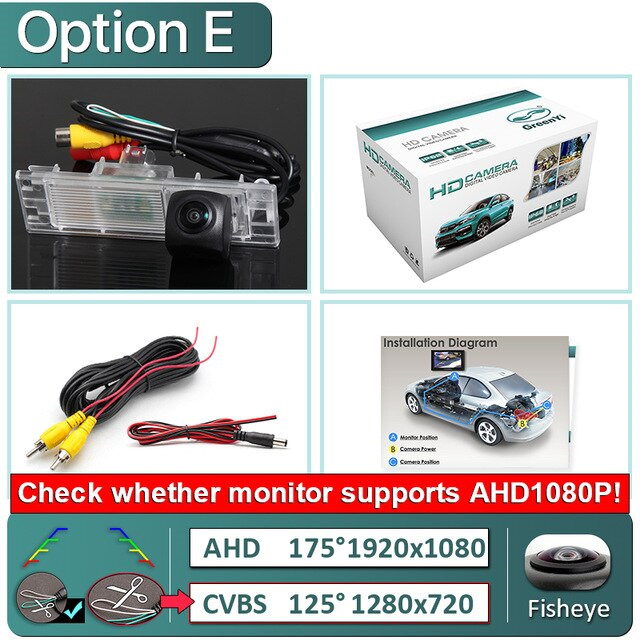

Так, там заявлено 180 градусів огляд. Але реально трохи менше.
Привіт, дивись від камери виходить тюльпан жовтий і червоний проводок, це зрозуміло тюльпан в червоний тюльпан до «камера12+», червоний тюльпан там +і-, їх ви підчепили до жовтого/чорного з якого боку блочка? І ще, як магнітола розуміє, що включена R?
я блок живлення/затримки не використовував, який у комплекті з камерою. я простягнув провід з живленням від магнітоли безпосередньо. магнітола дізнається про те, що включена R, по шині CAN, до якої вона підключена.
Аааа, тобто ти червоний тюльпан не підключав? Трохи не зрозумів
я підключав від магнітоли безпосередньо обидва тюльпани. магнітола дає живлення із затримкою відключення на кілька секунд.
Не зовсім зрозуміло навіщо бампер треба було знімати?!
а як інакше протягнути дроти від камери в простір багажника? знизу не дістатися до підсвічування номера.
Крутяк. Камера дуже повезий девайс. Але чому не ориджинал?!
оскільки original коштує в рази дорожче і до неї ще потрібно докуповувати компоненти, а також робити кодування. тому питання потрібно задати навпаки ;) але навіщо original? оригінальна камера потрібна тільки для оригінальної голови, тому що з оригіна...
