Відновлення моторної проводки m111.960 (Частина I)

Ще одна мега популярна хвороба мерседесів, зокрема 124х, моторна проводка. Що саме з нею не Моя думка - припроектуванні системи електропостачання автомобіля обраний неправильний тип дроту (принаймні того, що використовується вмоторному відсіку), ну і звичайно ж час, протягом якого цей провідпіддавався впливу високих температур., лопає, пересихає іобсипається, що є не дуже добре)) І так, постараюся в деталяхописати підготовку і саму реставрацію моторної коси на двигуніM111. 960 об'ємом 2, 2 л. Звіт складається з 5 частин:
1 частина – Інструмент, матеріали, ціни;
/>
2 частина – Демонтаж, оцінка пошкоджень, проблемні місцяпроведення;
3 частина – Роз'єми (нерозбірні);
4 частина – Роз'єми (розбірні);
5 частина – Складання, фінальний результат, встановлення; <

Частина 1

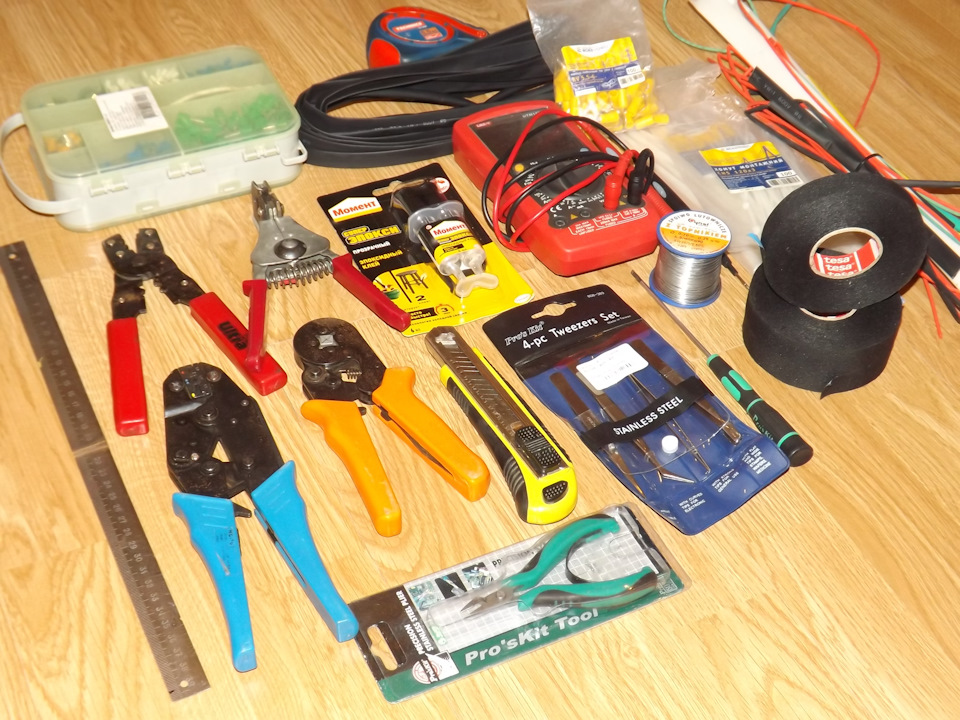

І так, уважно вивчивши безліч форумів, звітів та переписок, яспершу зібрав необхідний інструмент :

1. Мультиметр; 2. Ніж канцелярський; 3. Бокорізи; 4. Кліщі длязняття ізоляції; 5. Кримпер (3 шт. Різні, під трубчасті, кільцевіта наконечники без ізоляції); 6. Лінійка; 7. Набір пінцетів; 8.Викрутка 9. Рулетка; 10. Припій з флюсом; 11. Термоусадка (різна); 12. Кабельні пластикові хомути; 13. Наконечники; 14. Епоксиднийклей двокомпонентний (момент суперепокси); Крім цього, звичайно, може ще щось стане в нагоді, але це вже індивідуально під кожніруки));

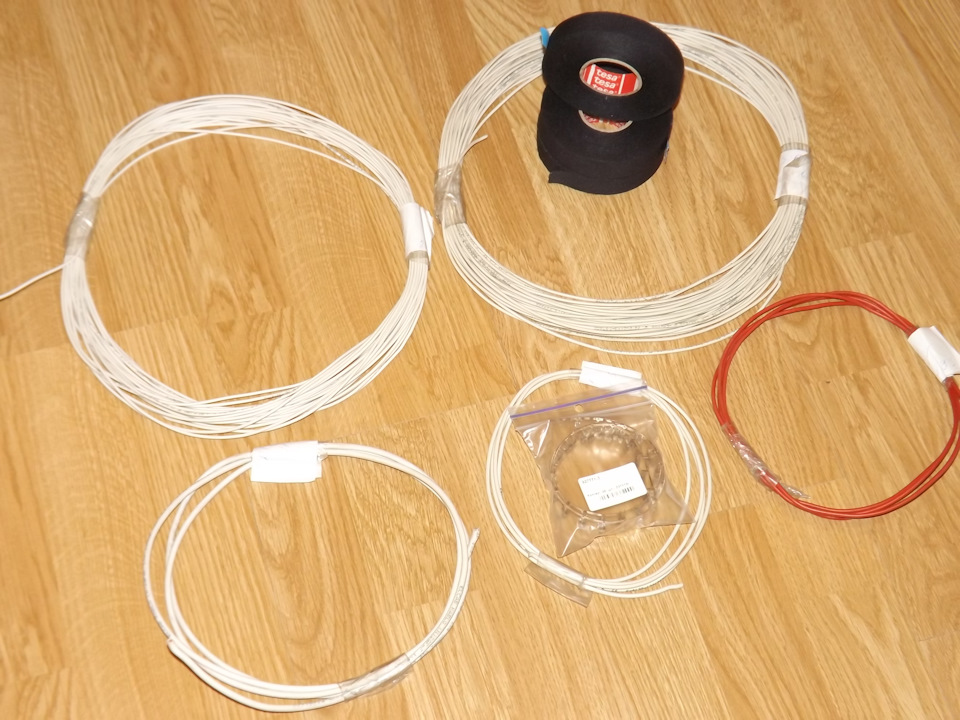

Потому були замовлені необхідні матеріали :

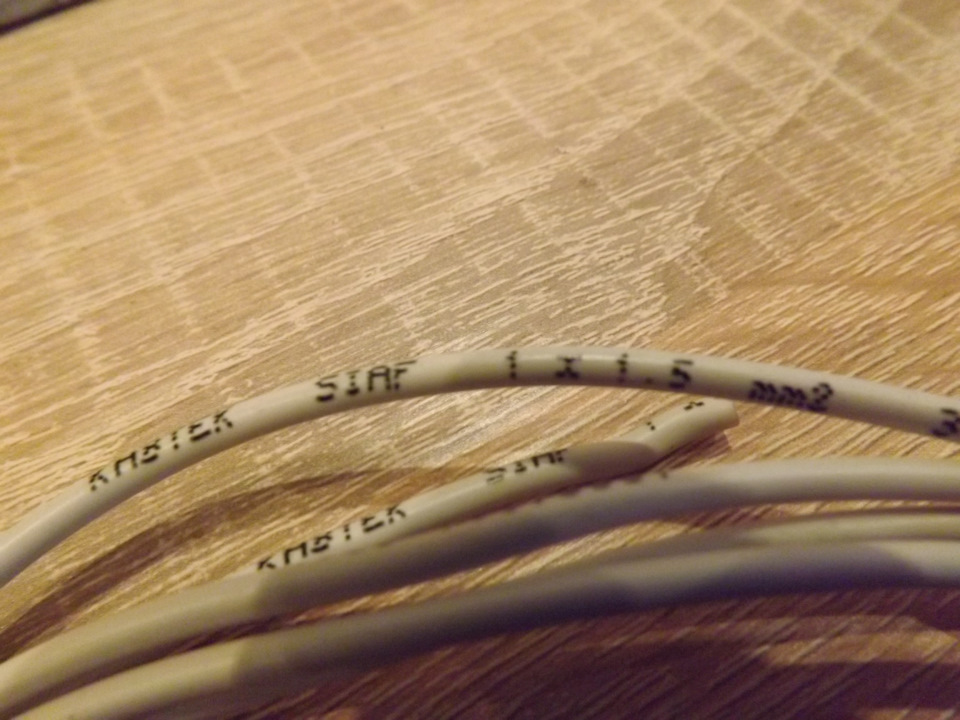

Провід марки SiAF (термостійкий, мідний з ізоляцією з силіконової (кремнійорганічної) гуми)

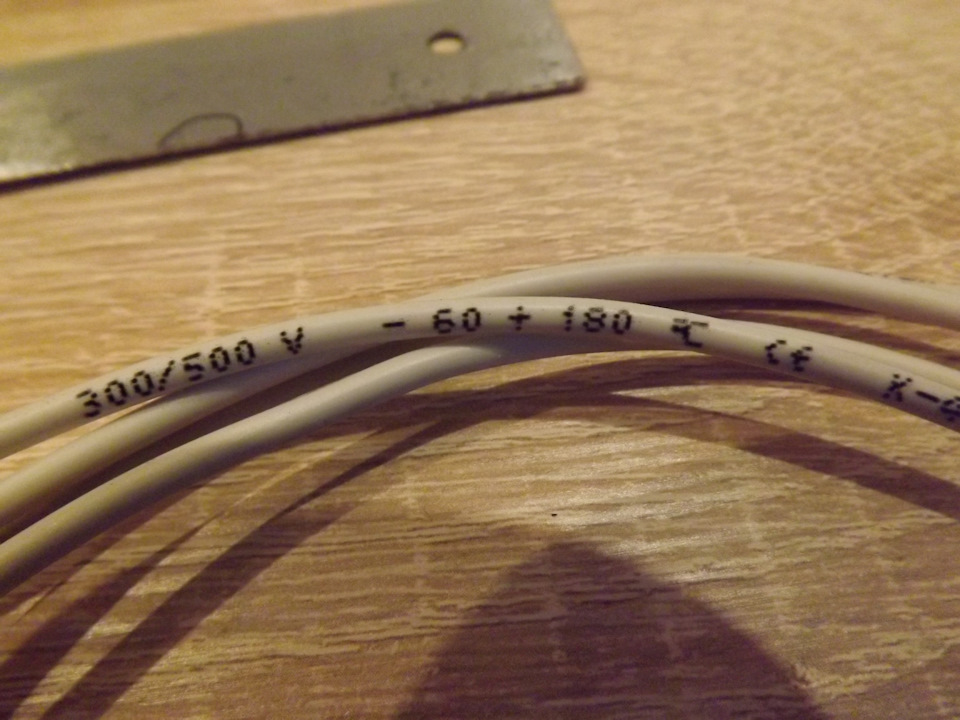

Припустимі робочі температури

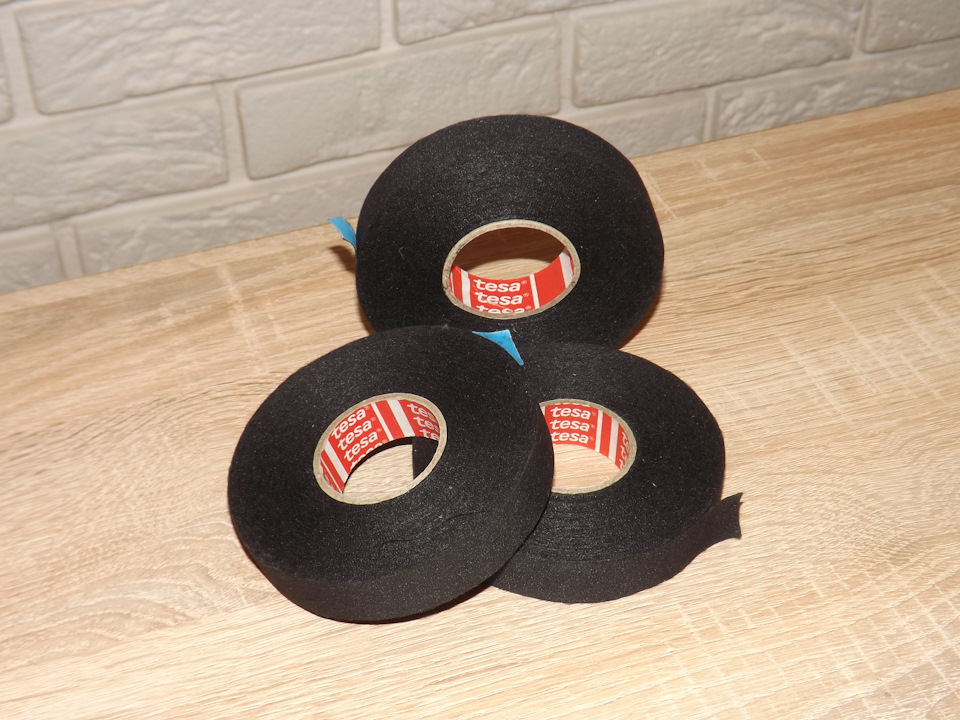

Ізолента TESA 51006 (використовується в оригіналі в моторнихпроводках MB)
Наконечники AMP 973331-3 для 44-пін > Кабельне обплетенняFlexoPet, для механічного захисту, але більше навіть дляестетичного зовнішнього вигляду)
Запчастини на фото:1599101, TO1194
Купували всі матеріали на початку 2016 року, ось що вийшло у менепо цінам :
1. Ізолента TESA 51006 – 5 шт. (менше не продавали) – 30 грнх 5 = 150 грн;
2. Наконечники AMP 973331-3 - 40 шт. - 1.66 грн х 40 = 66.4грн;
3. Термоусадка (різні діаметри) = 33 грн;
4. Кабельна плата FlexoPet – 2м х 43 = 86 грн;
5.Провід жаростійкий SiAF – 490 грн;
Разом сума витрачена на матеріали становила – 825 грн. Ну ізвичайно ж мій час, приблизно тиждень, по годині 3 на день.

PS Ізоленти пішло менше одного мотка)
Дякую за увагу; ) Читати ЧАСТИНА 2
