Відновлення моторної проводки m111.960 (Частина IV)

Частина 4
З розбірними роз'ємами начебто проблем ніяких бути не повинно, алетим не менше, є свої нюанси і труднощі.

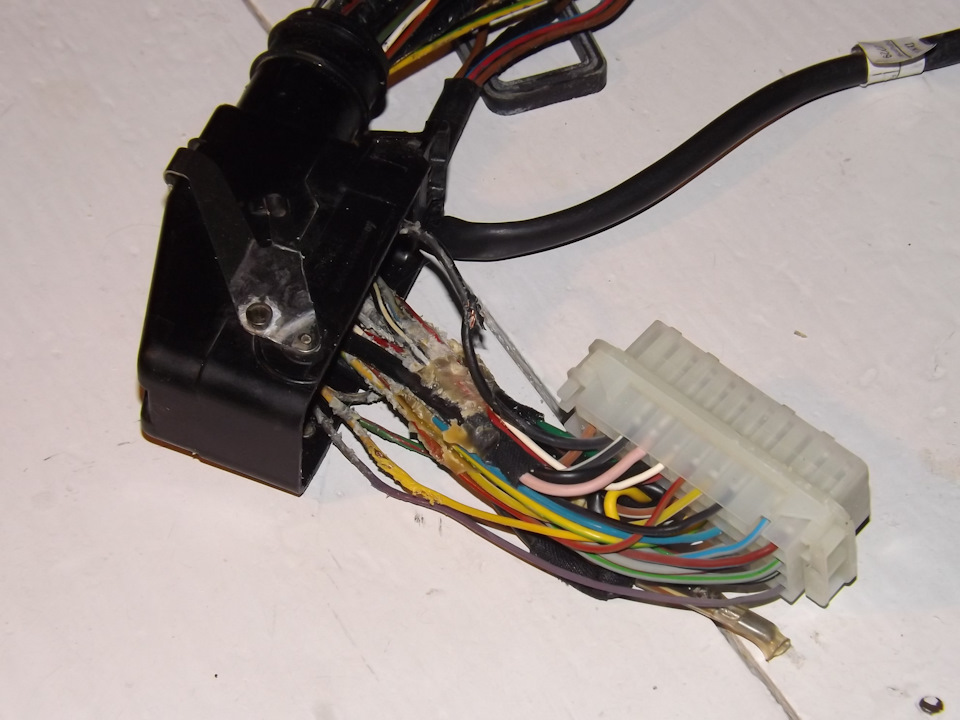

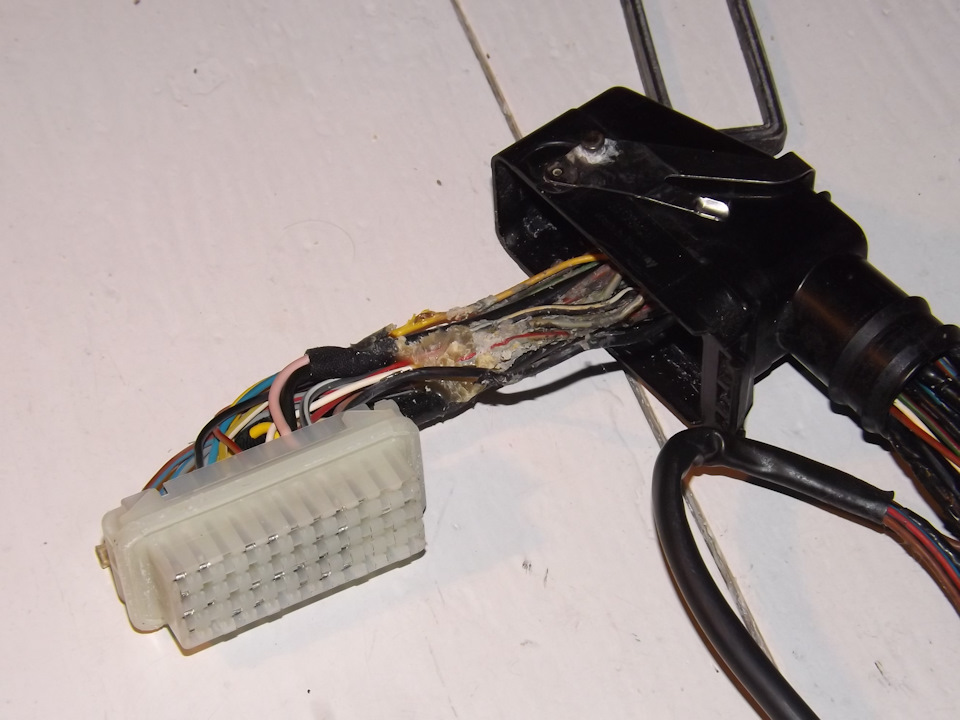

Найскладнішим для мене було вилучення 44-пінового роз'єму доЕБУ, а саме, виколупування старого компаунду з нього (гемор тойще, німець постарався на славу…краще б дроти так ретельно підбиравяк цей роз'єм залив).Ну та гаразд, ось кілька фото вже здобутихнутрощів…

Все фотографуємо, запам'ятовуємо, записуємо

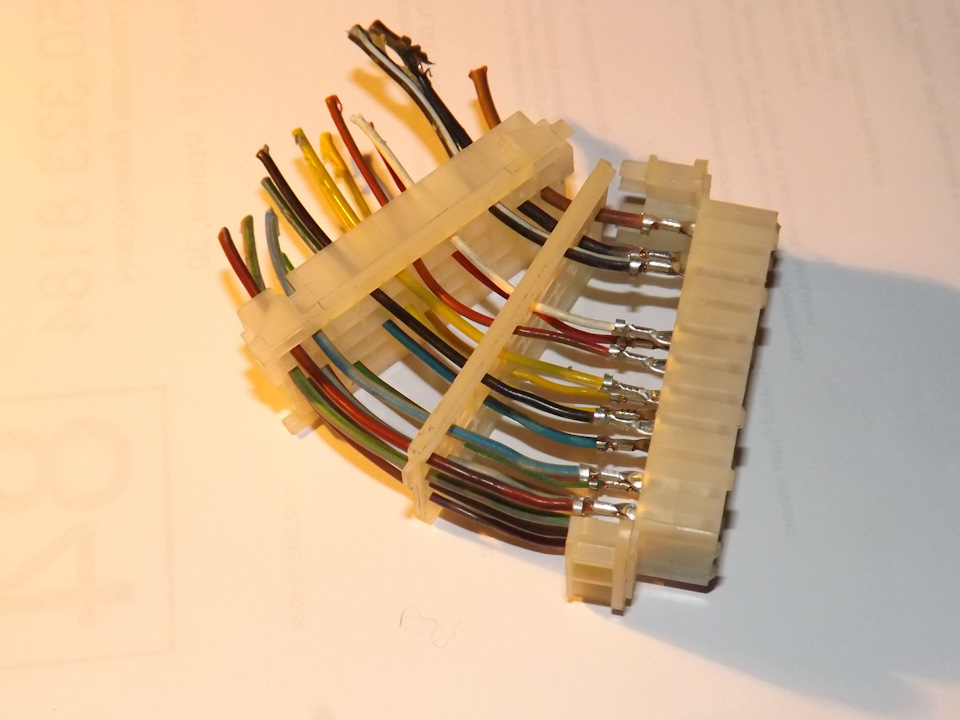

Роз'єм відрізаний від коси (складається з 3х частин)

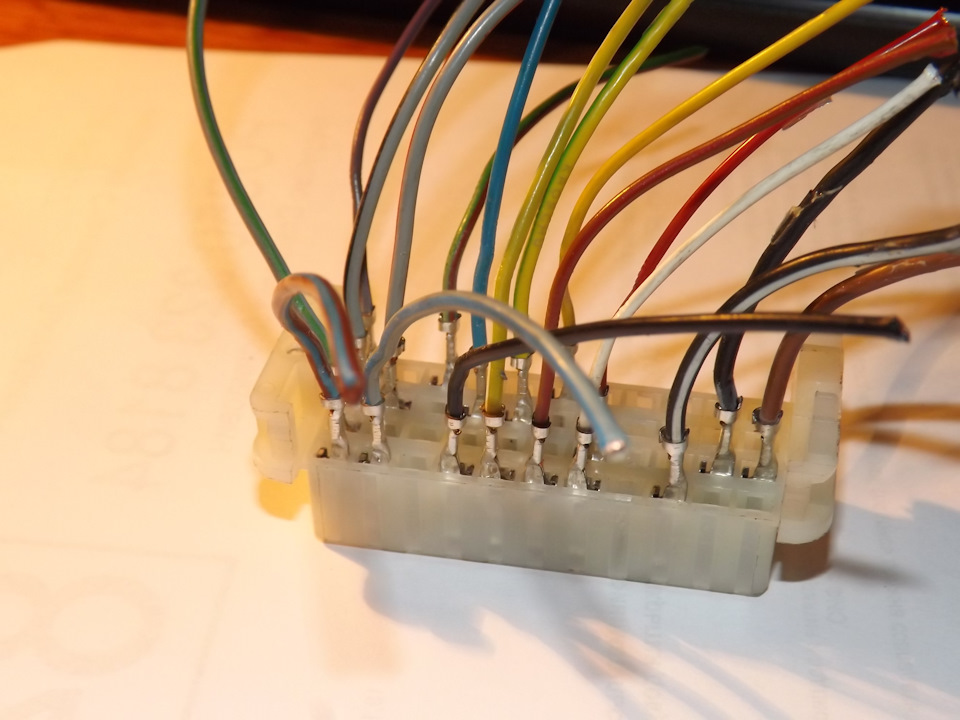

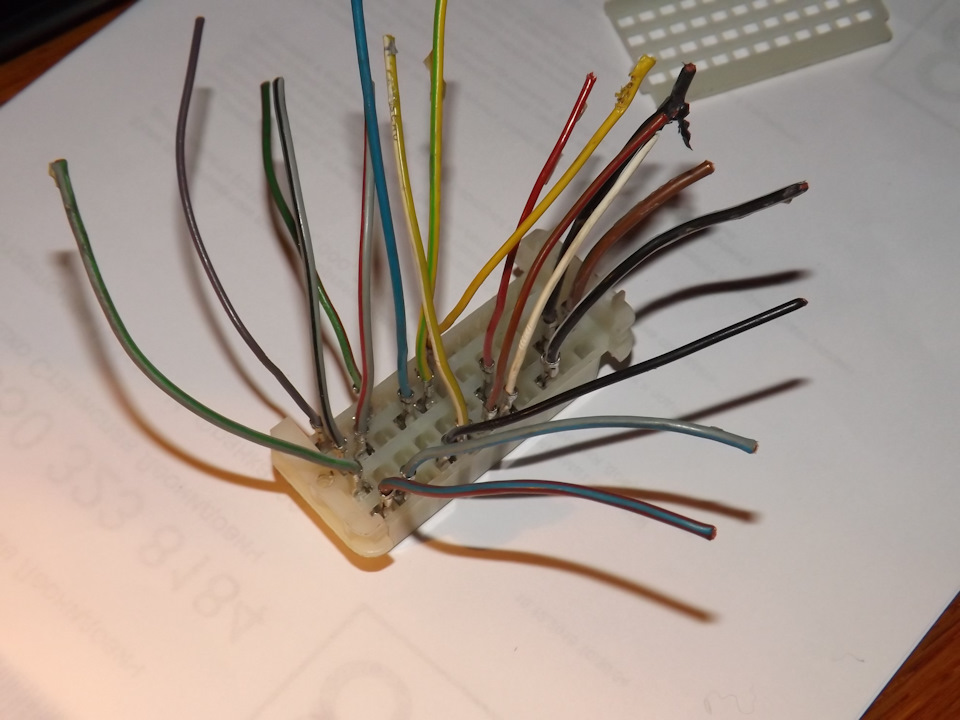

Ну і верх знущання над своїми пальцями – це витяг наконечників зось цього ось роз'єму, є спеціальна пристосу для цієї роботи, але умене її немає на жаль (( Якщо подивитися на фото з першої частини, там де чітко видно сам штирьок, то можна чітко побачити два вусикиякими він фіксується в роз'ємі і не дає йому (штирку) випастиназад, так ось – треба ці вусики притискати один до одного і в цейже час намагатися витягнути штирьок назовні. Завдання не з легких, до речі на роз'ємах форсунок точно таке ж лихо. З обох боківштирька), обточував їх на наждаку і щільно вставляв ці пази. Даліпробував ворушити та витягувати за шматочок дроту зі зворотногобоку. Не найелегантніше рішення, але все вийшло, нічого незламав.
PS1. Вусики на нові таких же штирьках до речі натискаються набагатолегше, мабуть інший метал використовували, м'якше.
PS2. Перед тим як вставляти в роз'єм нові опресовані фішки, незабудьте одягнути на джгут верхню чорну кришку і дві білі частинироз'єму, не то розбиратимете по другому колу… як я)))
< /Перед зборкою одягнув термоусадку на кожен дріт і промаркував, щоб потім не плутатися і не видзвонювати До речі, екрановані кабелюне змінював, їхній стан відмінний Роз'єми форсунок ( 4 штуки), процес розбирання аналогічний попередньому, сальники виявилися якнові, тому інші не купував. >

Ще один роз'єм, що знаходиться на лівому крилі, проміжний надатчики температури та фазообертача.

Тут нічого складного, розбираємо, перепаюємо, збираємо.

<
П'ята частина – заключна, у ньому збирання коси, продзвонювання, встановлення на автомобіль.
Читати ЧАСТИНУ 5
