Всім привіт! На прохання Tonii Вирішив намалюватисхемку свого підключення задніх ПТФ до стоп.
Трохи відступу. Багато власників ланососів знають, що в темний часдоби при включених габаритах не дуже помітно стоп сигнали пригальмуванні.Навіть підключення додаткового центральногостоп-сигналу не зовсім покращує ситуацію, тим більше якщо заднєскло тоноване.І багато хто просто припаює провід задніх ПТФ допроводу стоп-сигналу, в результаті чого з'являються "додатковістоп-сигнали". Коли я купив машину у мене було точно так само, хочані - гірше. Провід до задніх ПТФ був просто СКРУЧЕНИЙ до дротустоп-сигналів, навіть не припаяний. А я то ламав голову, чому умене не працюють ПТФ? !
Тому що я не люблю урізати функціональність автомобіля, а навпакидодавати — було прийнято рішення як мінімум повернути все на своїмісця, після чого трохи подумавши з батьком — спала на думку ідеяпідключити задні ПТФ до стоп-сигналів через реле. При цьомузалишається функціональність як ПТФ за призначенням, так і їхробота як додаткових стоп-сигналів. Схема наступна

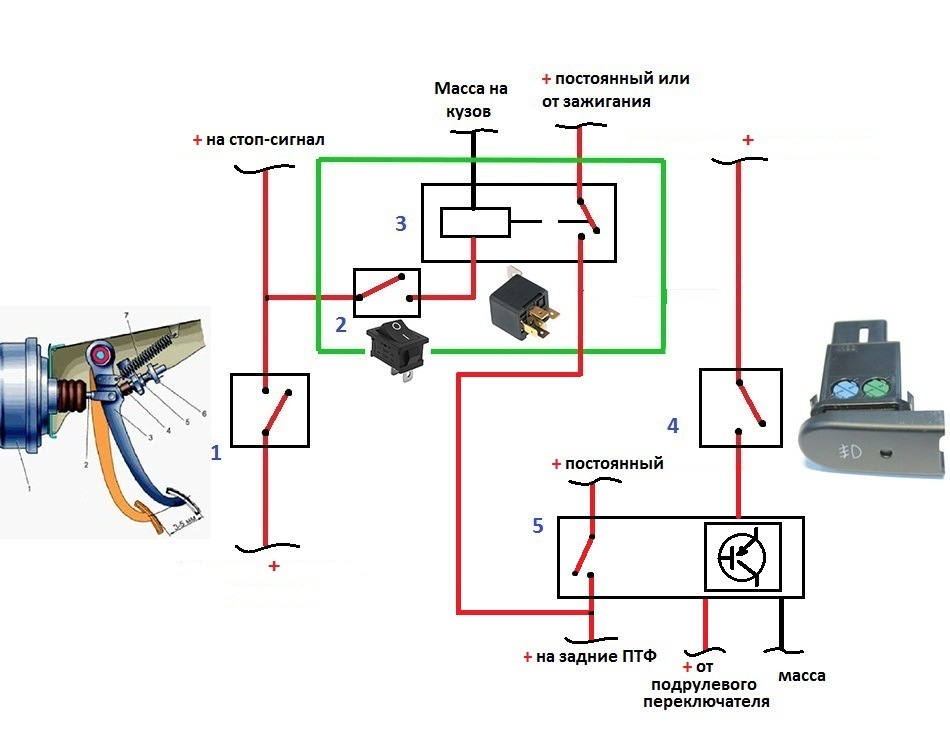

1 — Кінцевик педалі гальма; 2 - Кнопка перемикання режимів; 3 -Реле 4-х контактне; 4 - Кнопка включення задніх ПТФ; 5 — Релезадніх ПТФ
Схему намалював максимально доступно. Принцип роботи наступний.
Варіант 1. Якщо перемикач 2 розімкнуто, то при натисканніпедалі гальма і кінцевика 1, реле 3 не буде працювати і задні ПТФне вмикаються. При цьому їх можна включити штатною кнопкою 4. Якщоперемикач 2 замкнутий, то при натисканні педалі гальма реле 3включиться і подасть плюс в обхід реле задніх ПТФ. При цьомузагоряться стопи та задні ПТФ. За відпущеної педалі гальма задніПТФ теж працюють у штатному режимі. Ще один великий плюс такогопідключення — проводка стоп-сигналів не навантажується додатковими50Вт.
Всі доробки в даній схемі я виділив зеленим квадратиком. Складногонічого немає.

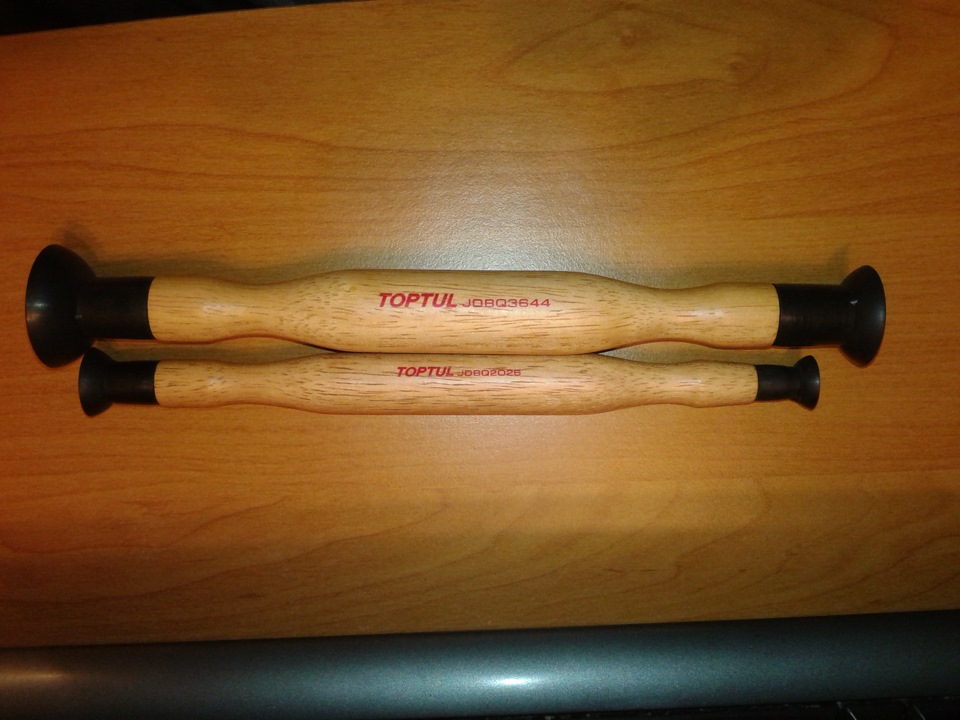

Сподіваюся кому знадобиться. Притирання клапанів

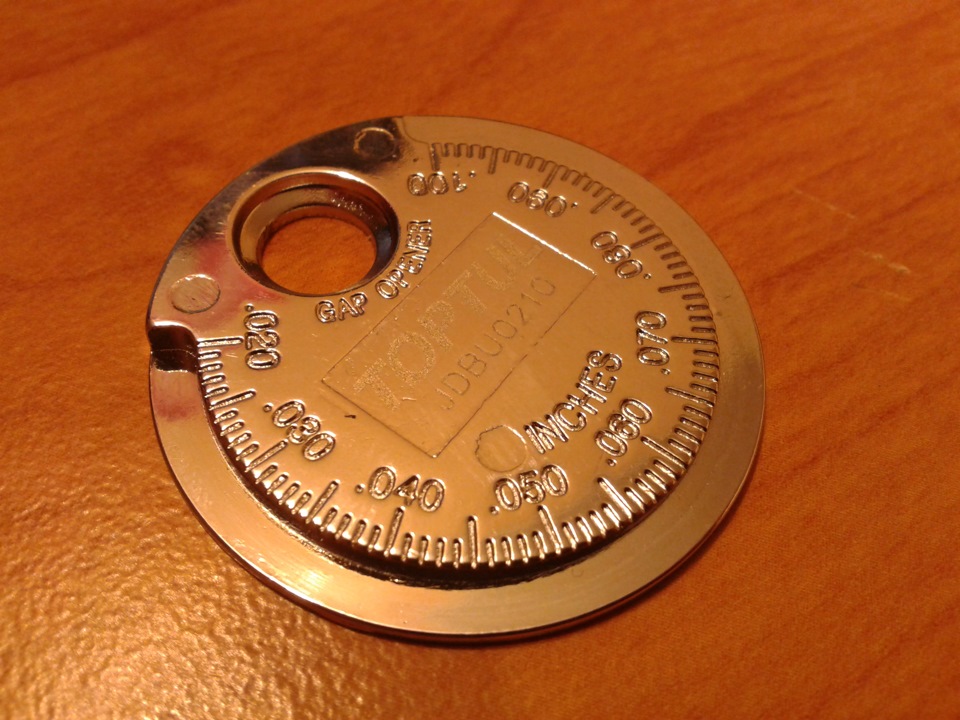

монетка для перевірки зазорів свічок запалювання

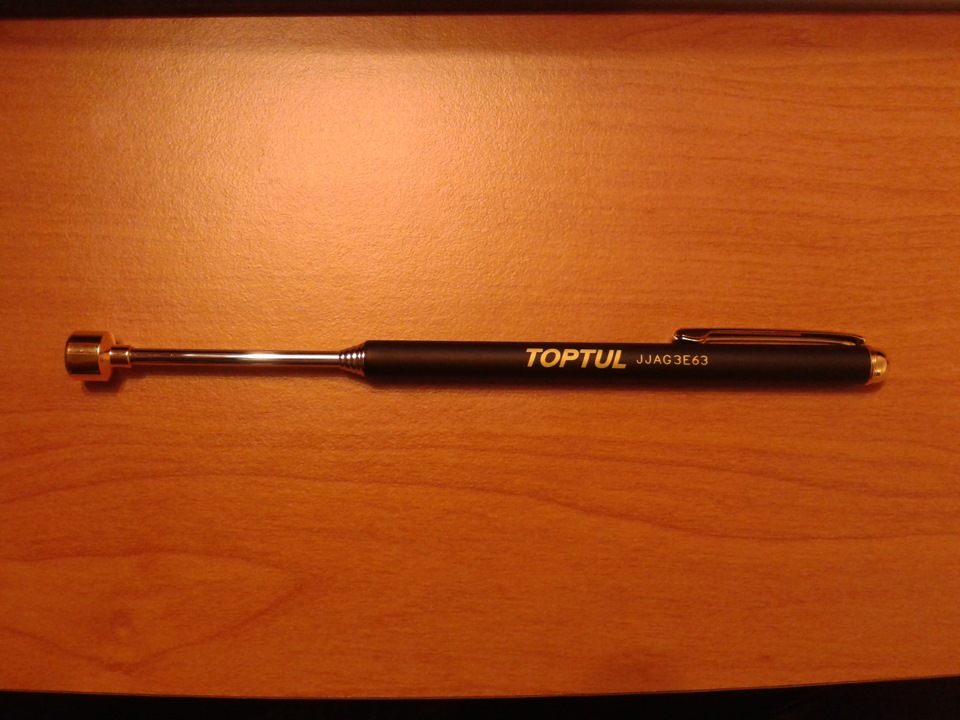

Магніт телескопічний 130 - 630 мм
