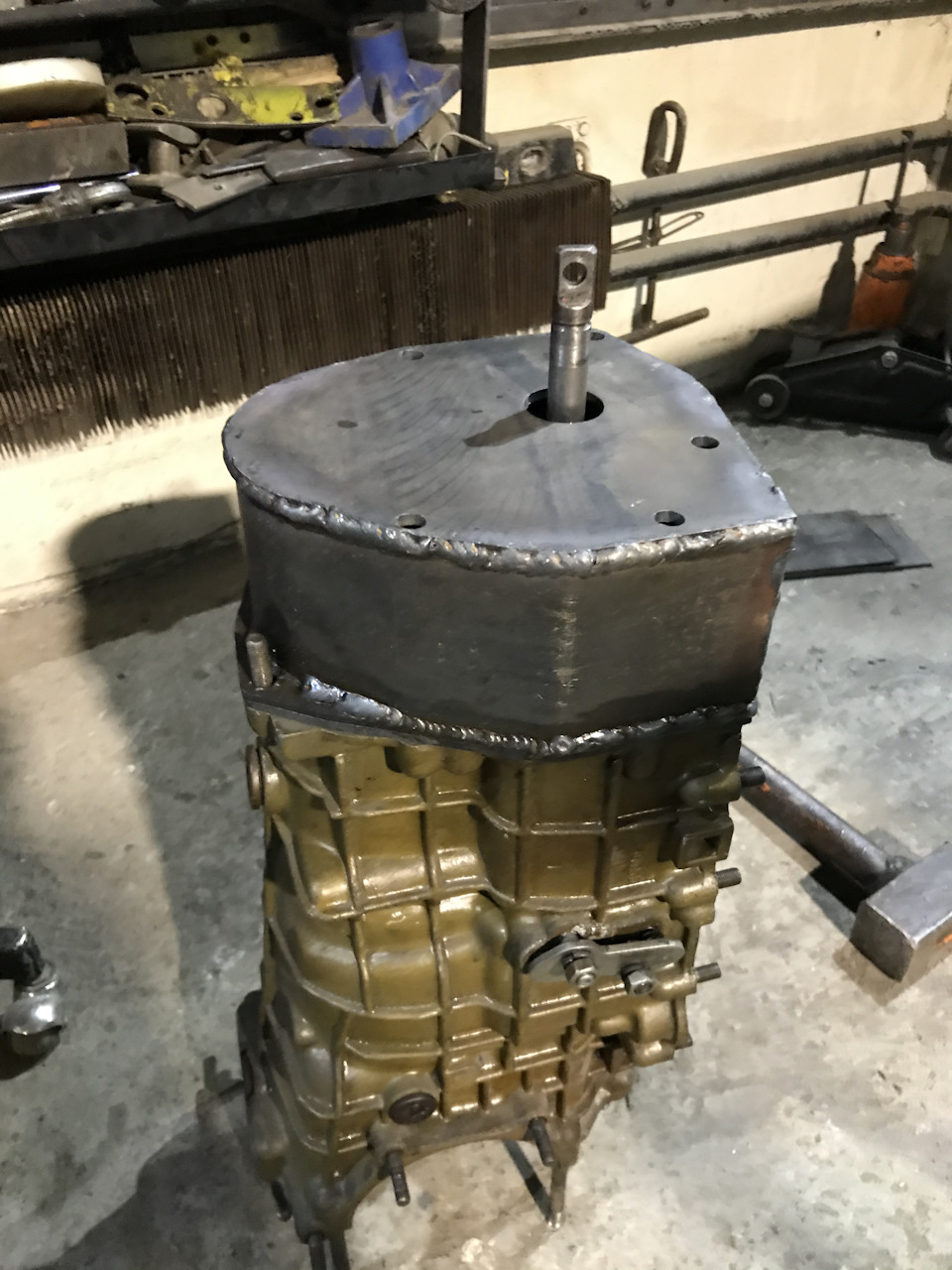

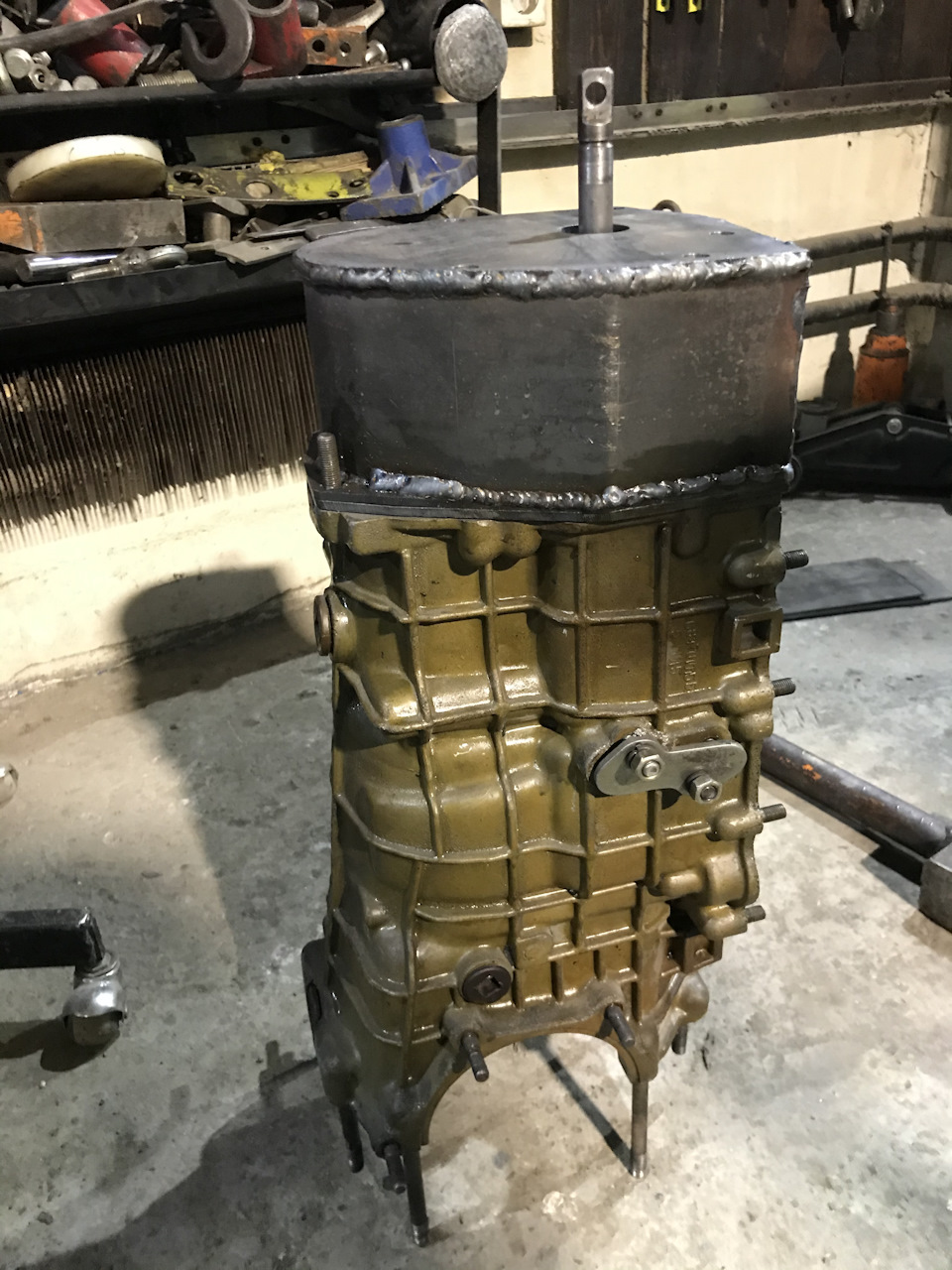

Зробив сьогодні кришку, звичайно купа нюансів. Хотів зробитимаксимально компактно на рідних шпильках без додаткових отворів ірозширень . Пластини різав на чпу плазморізі .

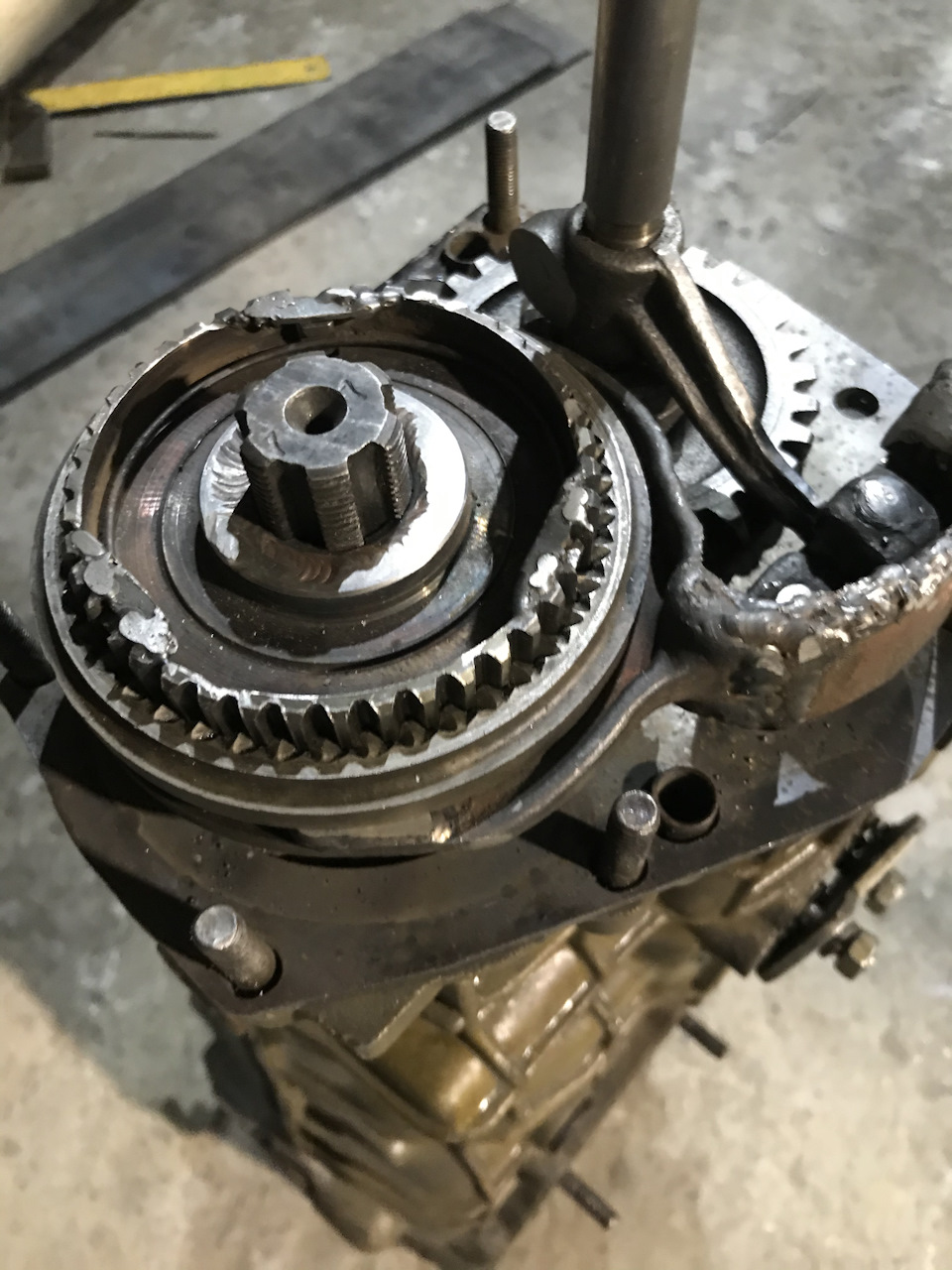

Ця КПП як макет, якщо ще буду робити буде акуратніше без підгонок -вже знаю підводні камені. Муфти включення, у звичайній коробці їхфіксує синхронізатор, я просто приварив пластини.
2- зварний Вал, зробити без биття складно і моторно але реально

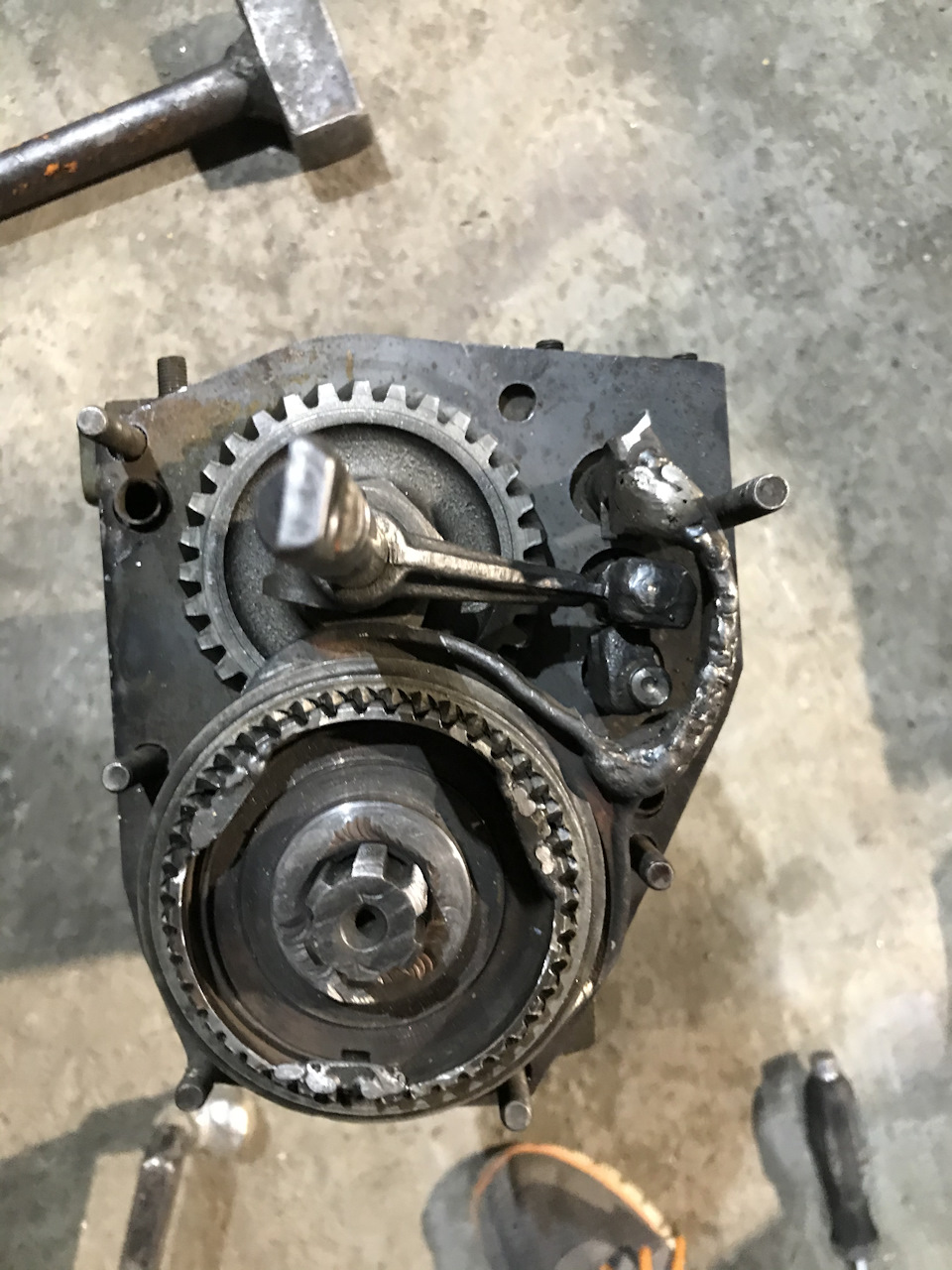

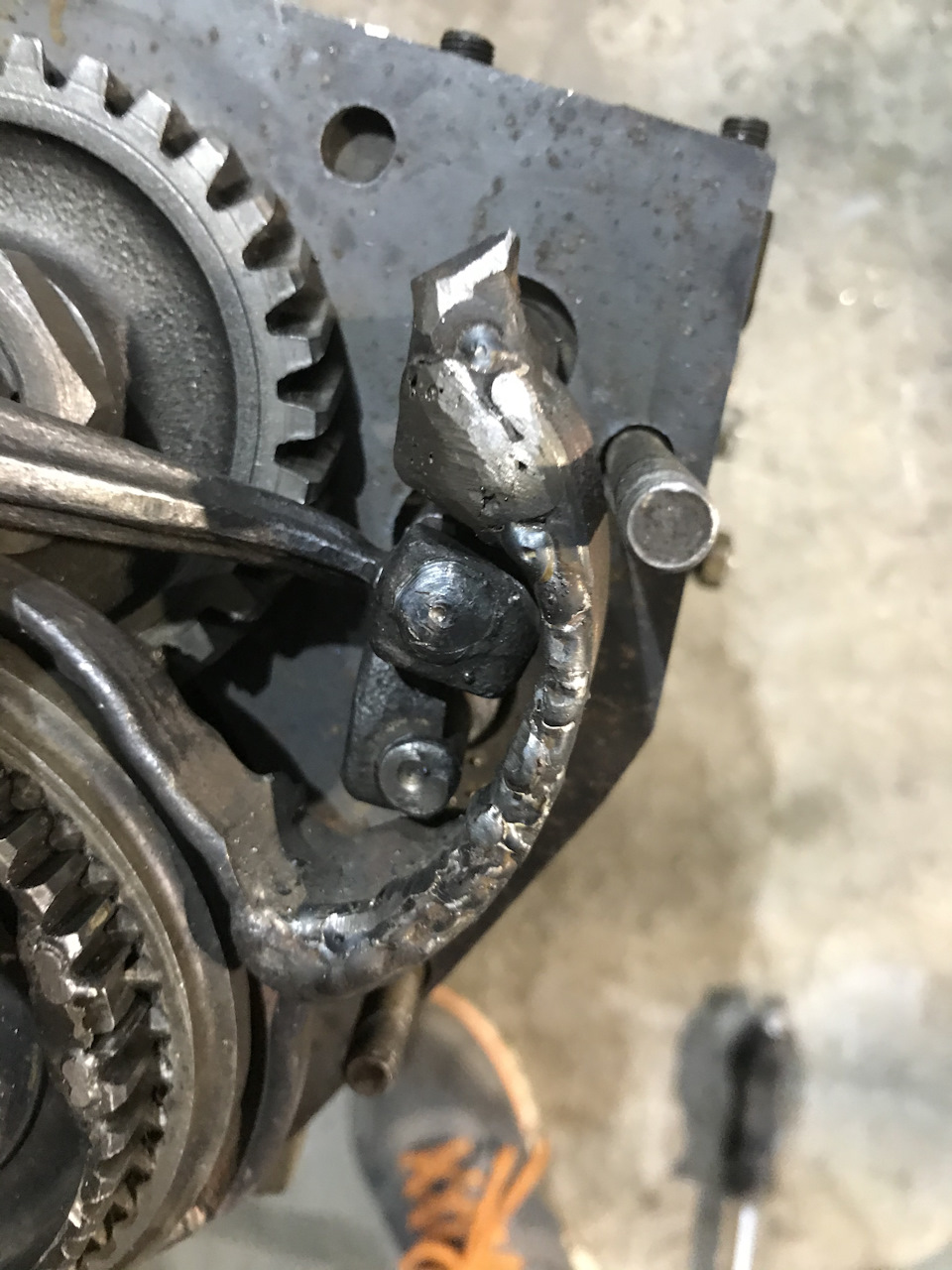

3 — вилка 5 передачі (я її спочатку приварив інакше але вона невлізла з мою кришку довелося зрізати і перевертати через це негарновийшло і спочатку аргоном варив, пластина у мене 4 мм це мало треба5 краще 6 я наварив ребро зверху .Місце там обмежено дуже .
4- задня передача, у мене вона зайняла найменше часу .Для фіксаціївилки п'ятої вона притискається впевнено (вилка задньої) дошестерні.
5 — кришка справа не проста, малювання в автокоді з переносом задопомогою лінійки та штангельциркуля осей та отворів та порізка начпу плазморізі, вигнути красиво і що б не заважала і не чіпляласяза муфту, вилку …
інше все просто і зрозуміло
>






Коментарі5
Чудово!
Ця КПП як макет, якщо ще буду робити буде акуратніше без підгонок- вже знаю підводні камені. Коротше че робити складно1- фіксатор стопорів собачок муфти включення, в звичайній коробці їх фіксує синхронізатор, я просто приварив пластини .2- зварний Ва...
Взагалі чекаємо результат!
А де подрійний опис? Без опису це схоже на шматок похмурого г… зробленого страшенно кривими руками
Ти про варену вилку 5 передачі ? Це для жорсткості додаткової . Подивися в моєму бж попередні описи та відео .
