— я не можу чітко розрахувати необхідний об'єм короба;
— неможливо знайти будь-яку корисну інформацію про динамік 8ГД1-25, крім загальних ТТХ .
Таким чином поїхали:
в наявності є старий добрий совковий динамік 8 ГД 1-25, дужеякісний і добротний динамік, форвард свого часу. Використовувався встереосистемі Вікторія 001 як НЧ ланки. Має гумовий підвіс, ефективний робочий діапазон частот 40 … 10000 Гц нерівномірністьАЧХ 15 Дб, середній стандартний звуковий тиск 0, 2 Па, номінальнийелектричний опір 8 Ом, гранична шумова (паспортна) потужність 30Вт, частота основного резонансу 25 розміри d250x152 мм, маса 5, 7кг.
Оформлення для цього динаміка вирішив робити типу закриту ящик..

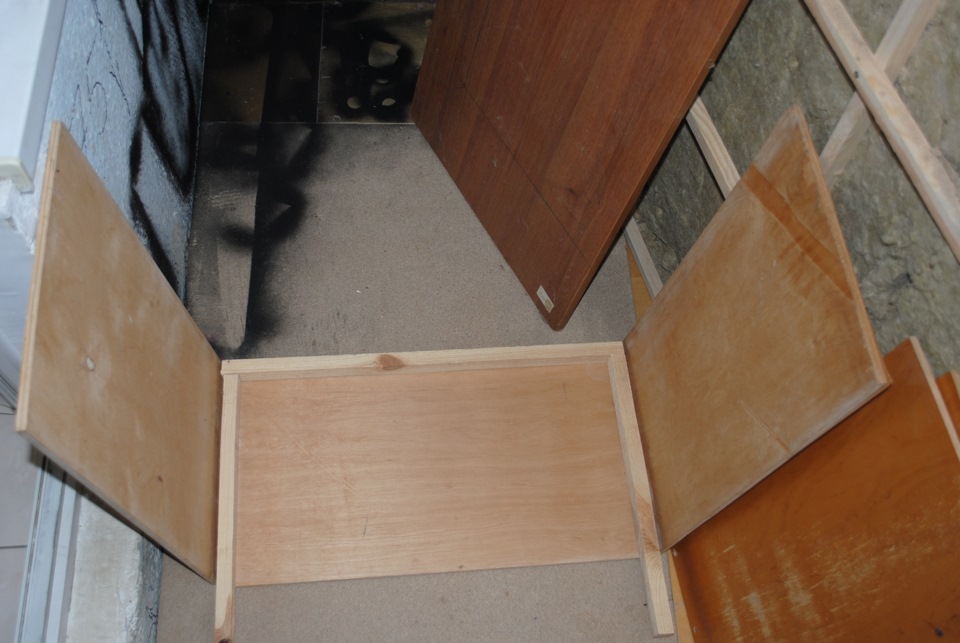

Для побудови короба я взяв 10 мм фанеру і ДСП 22 мм на переднюстінку.

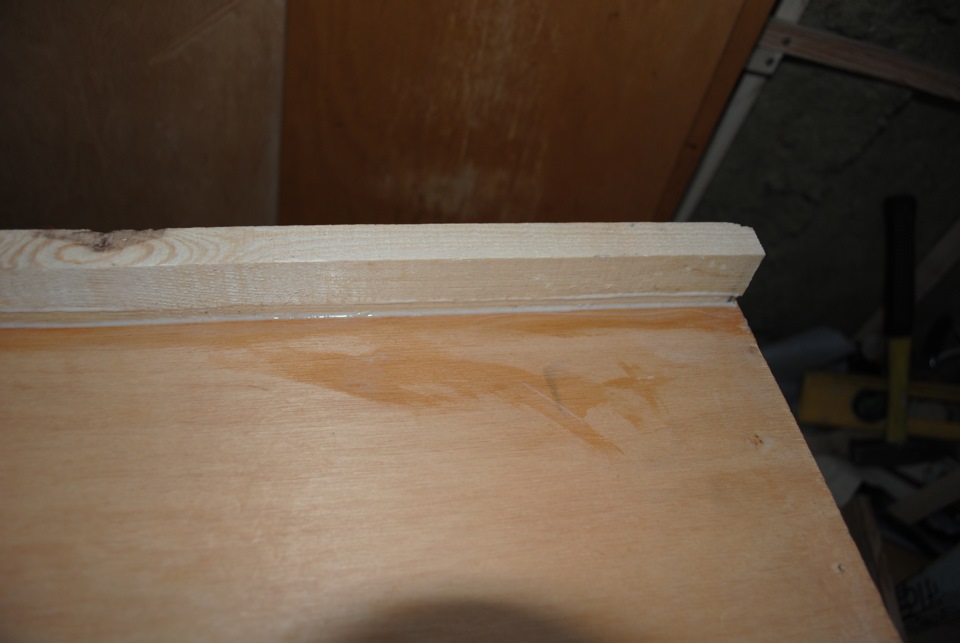

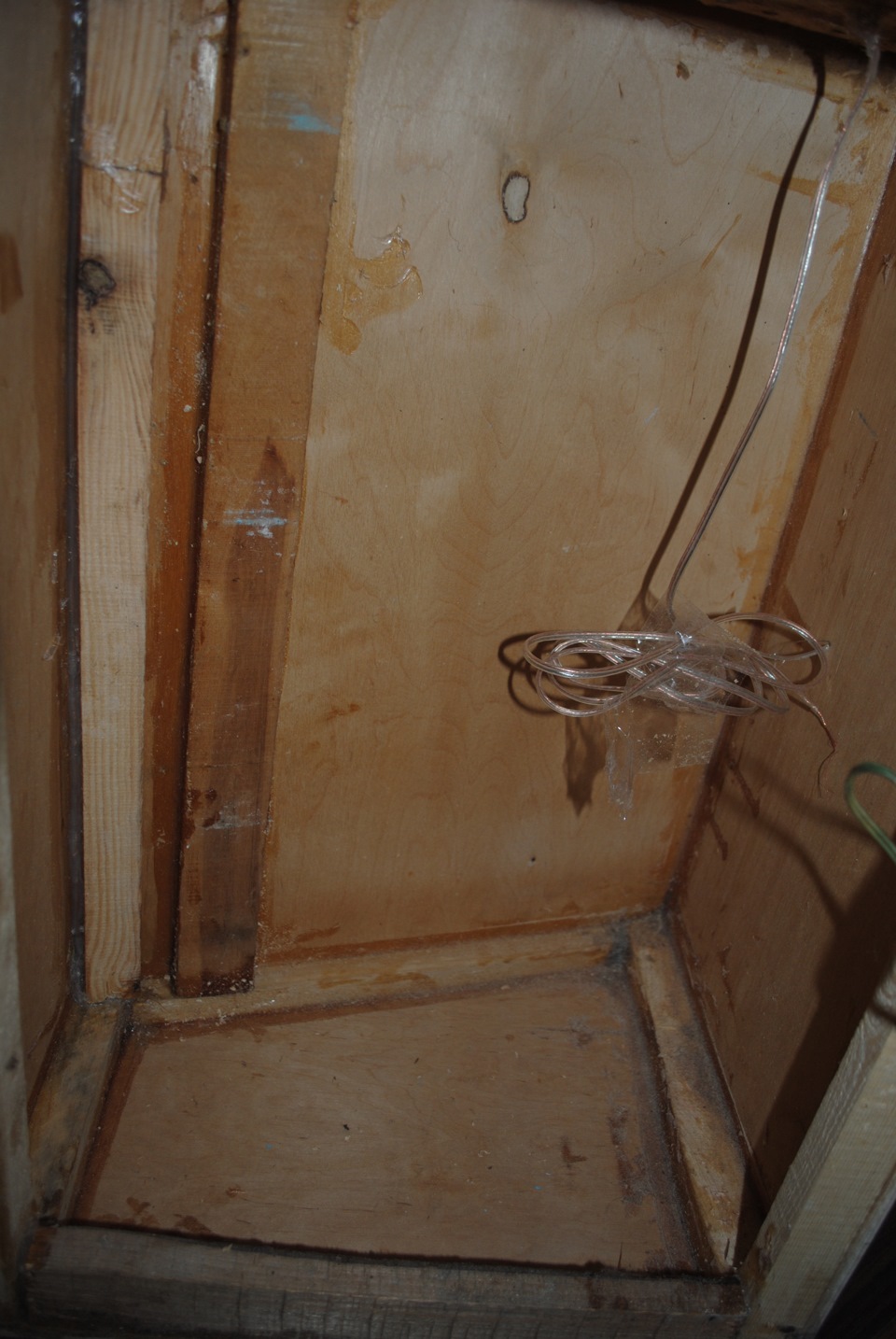

Прикупивши епоксидної смоли 2 упаковки я взявся збирати ящик. Алесмола виявилася на диво відмінним гівном, і шви сохли близько 7днів до повного висихання. Зібраний на епоксидній смолі, випадковіщілини були замазані секретним розчином наших дідів, дрібна тирса зПВА і після висихання залита епоксидною смолою. Після висиханнякороба, всі кути та внутрішні стики були оброблені герметиком. Прискручуванні ящика в отвір перед посадкою шурупа заливався ПВА кроккріплення шурупами брав на око але від 8 до 15 см максимум. Виглядне дуже, але не в красі ж справа ...

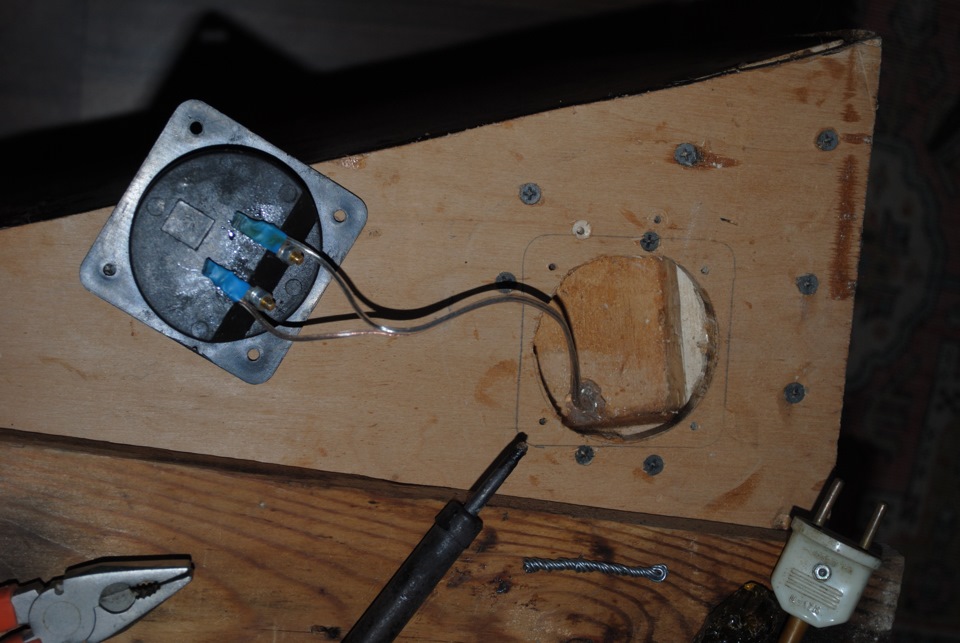

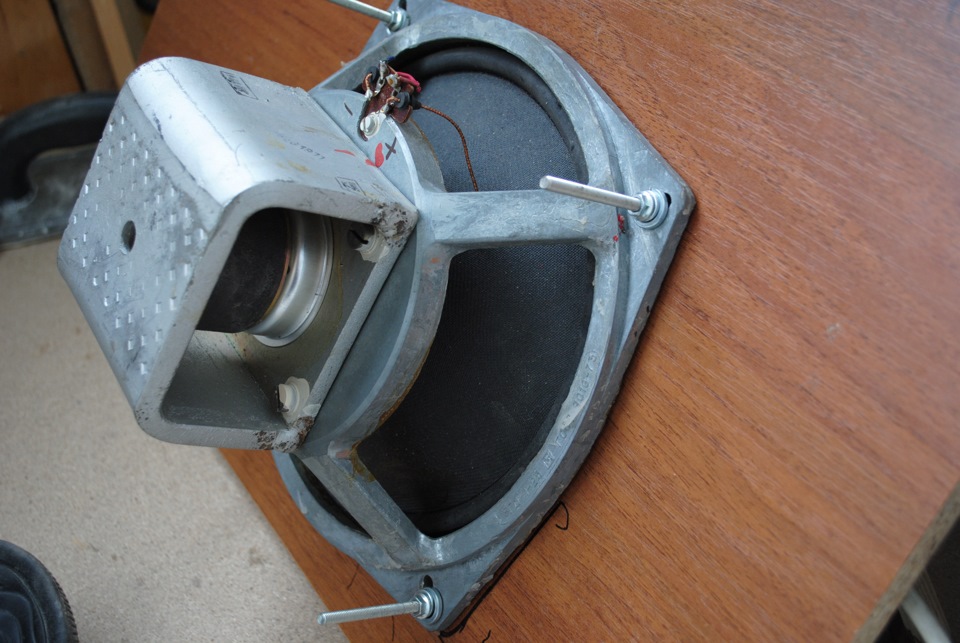

Оскільки одним із слабких місць ЗЯ є клемник, я його відгородивдодатковою коробочкою зсередини.На динаміці передбачено гумовекільце для кріплення динаміка до стінки колонки зсередини. Я вчинивтак само як і розробники динаміка, прикріпив його з внутрішньоїсторони, що посадив на болти з граверними шайбами, шайбами ігайками з рифленим фланцем, щоб напевно.
Після з боків корпусу динаміка залив герметиком.
Об'єм ящика вийшов 65, 5 літрів, для цього динаміка хотілося бпобільше, значить доведеться обдурити динамік і напхати всерединусинтапона, це позначиться на ККД, але зробить більш чітким бас, гучність "шоб аж скла гули" мені не треба, а ось якість, це те, щохотілося б отримати і нехай на шкоду гучності.
клеїв синтапон все на той же силікон
все одно десь та вилізе. Тому узявши шліфувальну машину, зарівнявусі огріхи назовні. Сабвуфер у виконанні ЗЯ з динаміком 8 ГД 1-25готовий. Тепер треба підключити і ... Або розчаруватися, абозрадіти результату.
Коментарі20
Привіт) Є такий самий дин. не знаю, актуально ще чи ні. джазів, хеві, бліку та дет металу.
до цього динаміку потрібен особливий підхід. я б зробив фазик), та я так взагалі-то і робив майже 15 років тому, результат приголомшливий). На скільки пам'ятаю - у цих динаміків найкраща АЧХ серед низовиків подібний йому напевно тільки 6гд-2 був і все.
Та не питання, я б зробив, але ... я не вмію розраховувати параметри Тілла Смола, а без них пиляти фазик на угад, ідіотизм і малий шанс на удачу. У мене немає обладнання для цього та й в електриці та радіоелектроніці я не Мій максимум якісна спайка п...
Обладнання для розрахунку не потрібне. Формула тільки. Зараз вже не пам'ятаю своїх розрахунків, навіть об'єм ящика не пам'ятаю, пам'ятаю щойно був напів-бандпас і фазик на 28гц. Це була моя найскладніша конструкція, особливо в плані розрахунку - пост...
Згоден, в інеті інформації мало. Параметри Тілла Смола навіть заявлені заводом не знаходив, та й їх випускали на двох різних заводах, тому і розкид у показниках є. Чисто за формулою не дізнатися показників, потрібні фізичні виміри, а там коробочку Тр...
Не сталь читати, як грає?)
А для цього динамі який за потужністю підсилювач потрібен? У мене зараз закритий короб на 24 літри і чути брязкіт, так що робитиму короб більше.
Саме для цього діна потрібно близько 80 літрів короб ЗЯ і підсилок до 30 Вт. У мене 65 літрів з оббитими стінками (віртуально збільшує об'єм) і посилив не в мостовому підключенні, а просто один канал, видає на дин близько 20-30 реальних Ватт. То що н...
Я розрахував ось такий короб drive.google.com/file/d/0…3dEZCbXM/edit?usp=sharingкороб на 70.6 літрів, налаштування фазоінвертора на 35Hz ось думаю збільшити обсяг до 80 або такий зібрати?
Ти розумієш, у цього динаміка хороша добротність і він проситися в ЗЯ, я фазик навіть не розглядав як оформлення. У твоїх розрахунках я не бачу не висоти і не розмірів порту. . Мені дуже цікавий результат.
Ось перезалив drive.google.com/foldervi…J1R2p3c1FQVG8&usp=sharing
ну відпишешся, як зробиш, цікавий результат. У мене план, Наростити під низ полиці короб і трішки спробувати погратися з об'ємом, тобто зробити короб максимально великим і потім класти туди кірпіс або дсп, зменшуючи його об'єм. Подивлюсь як краще зву...
Як думаєте, 80 літрів у ЗЯ для 8гд буде достатньо?
А що за дин саме? Вимірював параметри Тілла Смола?
8гд і є, виміряти поки немає можливості
Дін як мій? Взагалі радянські динаміки випускалися на декількох заводах і вони мають пристойний розкид у параметрах Тілла Смола. У машину хочеш його ставити чи для дому?
В машину
Саме 8гд-1-25 робилися на одному RRR (Radiotehnika). Так що вони однакові.
Ну відразу тобі скажу тиску від нього не чекай і великої гучності теж, якщо тільки не затиснути його в ЗЯ об'ємом літрів в 25 - 30. У мене на 62 літри по моєму, але проклеєний синтапоном для віртуального збільшення об'єму. його переробляти. Об'єм пла...
круто)
