Вирішив зробити передсвятковий запис. Тему вибрав відповідну.
Почнемо. Всі власники класики знають як працює головне освітленняїх автомобіля. Габарит включається клавішею, протитуманки другоюклавішею, інше Машину заглушив, світло горить і т. Д. Ну взагалівирішив я спростити собі життя, але тільки без зайвих виділень, тобто функціональність освітлення повинна бути максимальною, авитрати і схема простенькими.Посидівши з пів години, у мененародилася така схема.
Суть роботи така.
Включаєш запалювання, загоряються денні ходові вогні та ангельськіочі (більше нічого).
Включаєш габарит спалахують лампи габариту (і більше нічого).
Включаєш запалювання запалюються ходові та очі, але варто включитигабарит, вони тухнуть.Так само при включеному запаленні та габаритіпочинають працювати ближнє і дальнє світло і протитуманки.Вартоповернути ключ у замку і весь світ гасне залишаючи включеним лишегабарит. Взагалі пояснив як міг.

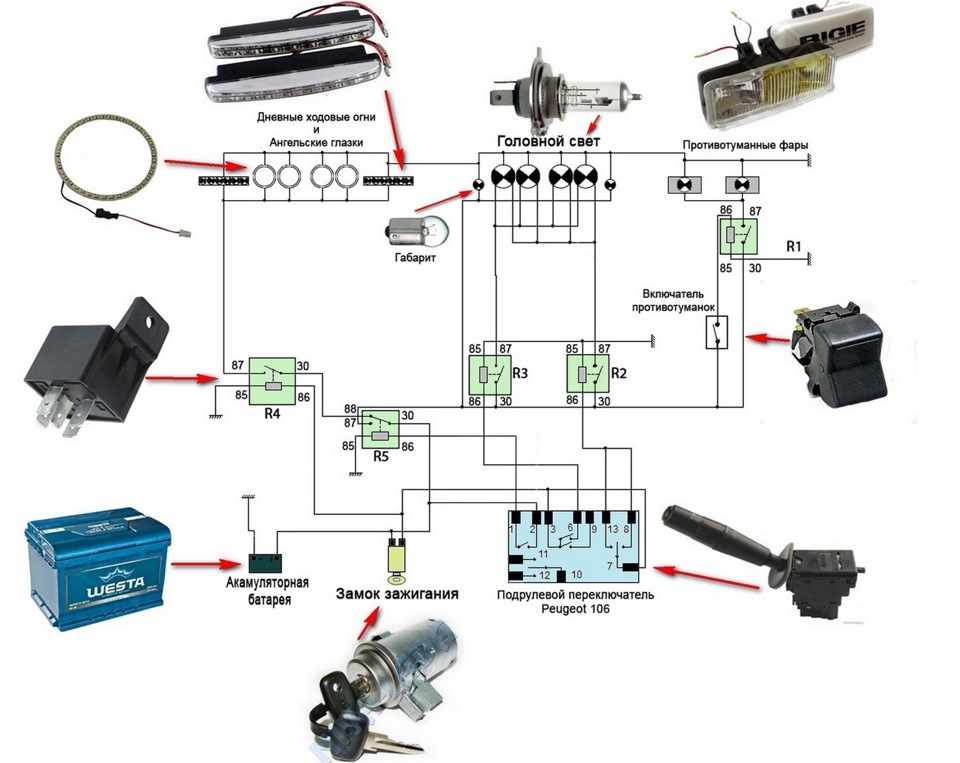

Сама схема

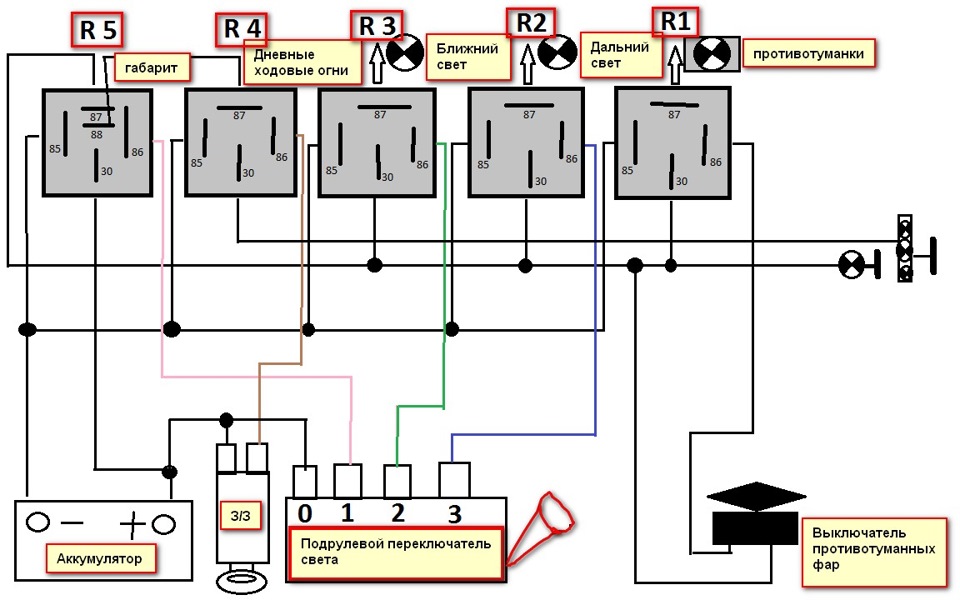

Наочний спосіб підключення

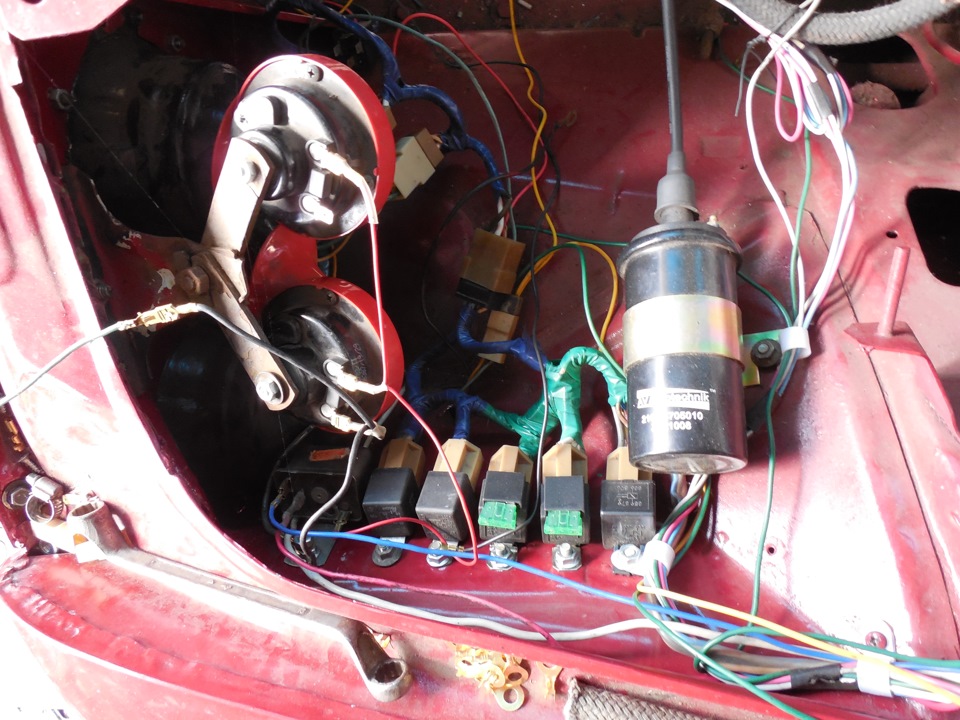

Розташування на автомобілі
з лівого боку

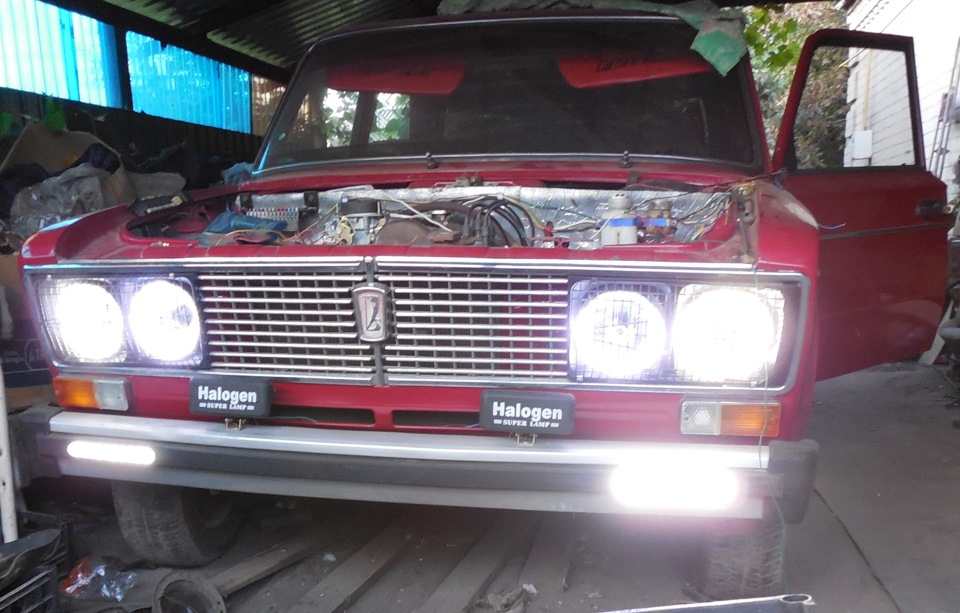

Ангельські очі і денні ходові вогні
Заводські підпис до перемикачеві Peugeot 106

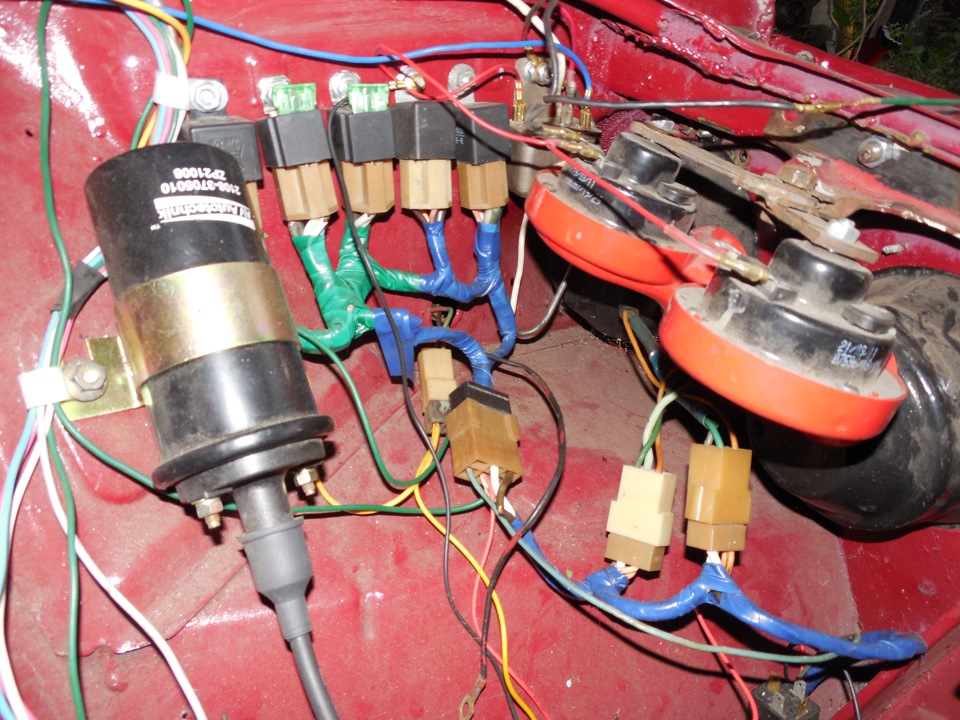

Моя версія підключення. Роботою залишився дуже задоволений (якслон), хоча силові дроти взяв дуже товсті і з цього вийшлокорявенько. На ринку дали реле із запобіжниками, вони то й пішли надалеке та ближнє світло. На фото зверху релюхи розташовуютьсяправоруч на ліво, тобто 1 від котушки і далі по порядку як на схеміпідключення.
Вся вартість такої конструкції коштує 5 реле по 25 грн. Разом 125грн.
Коментарі9
КОРИСНА ДОБРОТКА У МЕНЕ ТАК ДАВНО ВСЕ НА РЕЛЕ І ПЕРЕМИКАЧІ НЕ ГОРЯ І ЗАМОК ПОВНІСТТЮ РОЗВАНТАЖЕНИЙ. ВІДМІННО ЗРОБИВ.
Спасибі. Скажу чесно, я ніде нічого не шукав, а схему розробляв сам на комп'ютері. У ході підключення трохи вдосконалив і все. Буде добре, якщо комусь пригодиться.
краса нічого більше не скажеш)
Та гаразд. Просто я розумію в електроніці і розбираюся в схемах. Цю я створив за пів години під себе, але були деякі помилки. Припустимо я не хотів, щоб ходові та очі горіли при включенні габаритів - це занадто багато світла і споживання електроенерг...
цікаві доопрацювання, а головне потрібні
Схема розроблена з нуля мною і втілена в життя. Перевірено - працює 100%. Зібрати не складно, витрати мізер. Користуйтеся, хто забажає.
на жаль у мене не такі золоті руки, але схему прийму до уваги, якщо можна
Та Вам це все ВАМ. Беріть користуйтеся. Навіть якщо взагалі не розумієш дивись на картинку і з'єднуй проводками. Або попроси кого допомогти.
