Т.К. При замовленні машини вирішено було не переплачувати за те, щоможна зробити значно дешевше і самостійно, дійшла черга і допереднього парк-троніка. Парк-тронік був обраний на просторах Ebayз двома датчиками в колір кузова і звуковим сигналом Самі датчики іблок встановити не склало проблем, а ось підключити все це наштатну кнопку парктроніка, що не фіксується, виявилося не такпросто, весь час працюючий парк-тронік мені був ні до чого, томузвернувся до всезнаючого товариша Гуглу, а він у свою чергу привівмене ... На МегаДрайвер .Ру і російський шкода-клуб Списався зLEXA-999LEXA-999 і він люб'язно надав схему підключення черезГАЗівське реле світла РС 711-01. Знайшов це реле і роз'єм увідповідь (виявляється, це вже рідкість), потім на російськомушкода-клубі знайшов тему частково висвітлюючу варіант підключенняштатної кнопки парк-троніка (правда, там вони підключали Джеттер), але найголовніше, там була схема кнопки Коротше, всі підключили тапоставили. Тепер все як рідне та з двома варіантами підсвічування, та й на штатній кнопці! Я задоволений :)

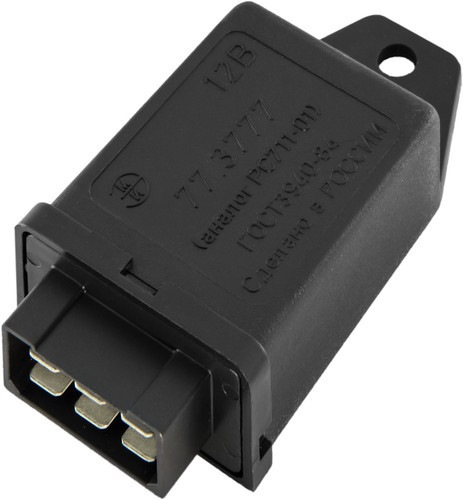

Реле РС 711-01

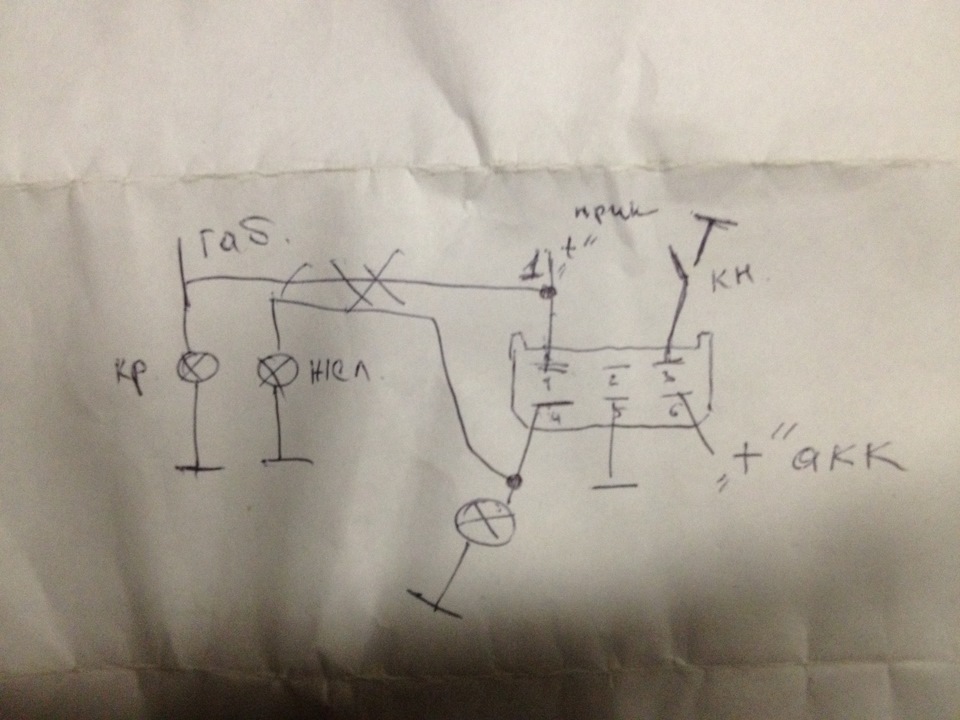

Схема підключення реле
Ось витримка з шкода-форуму з приводу кнопки:

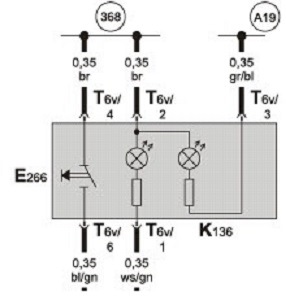

> При використанні кнопки від партроніка - ніяких додатковихрезисторів не потрібно вішати. Постійно підсвічується зеленийсвітлодіод від підсвічування кнопок, при одноразовому натисканнікнопки горить жовтий світлодіод (девайс включений). Розпинуваннякнопки парктроніка 1Z0 919 281 B (нова — 1Z0 919 281 BREH) (позиціяЕ266):Підсвічування (зелене) можна взяти від кнопки ASR або ESP —від коричневого (корпус машини) та сіро-блакитного (+підсвічування).
З 6 контакту йде — корпус, на вкл\викл пристрою
Розпинування оригінального кнопки Park-Tronic:4, 6 піни - кнопка
2, 3 піни - зелене підсвічування
2, 1 піни - помаранчеве підсвічування
Коментарі17
Дякую за звіт. Теж думаю поставити передній на кнопку. Поки придивляюся до BEA800002. Тільки на картинці Схема підключення реле ні чорта не зрозуміло (крім +, - і кн.)
А самі піни на зворотну частину до кнопки де брати?
можна у офіціалів, а можна самому клем попаяти.
У радіодеталях у результаті виявився я
Серже, час тюніг контору відкривати…
Та давно вже ;) www.turtle4x4.com/
Супер! Радий що допоміг і ти розібрався!
Дякую величезне ще раз! Сам би ще дуже довго розбирався )
та нема за що, ще раз) я теж довго розбирався з цією схемою з двох реле, як добре що додумався піти до знаючої людини) який швидко позбавив мене від мук!
А чи можна посилання на схему підключення реле (а то на цій не зрозуміло…)?
Ось на фото і є схема підключення, інша ще складніша була і не заробила в мене взагалі
Не зрозуміло що за три лампочки (кр., жовт.) там, та ще й габ ...?
Та червоне підсвічування просто на габарит кинути провід
Це не оригінал? А на дисплей виводиться?
Ні, для переднього я вибрав тільки звуковий сигнал. Я ним користуюся рідко, тільки коли плотнячком до чужого бампера паркуюсь ) А ось для заднього є інформдисплей.
Скоро наздоженеш))))Вентиляція сидінь некст?)Так у шкоди опції недорогі у мене все було як би вже.
Ні, у планах вентиляції немає ) Я і так опцій на 8 тис наставив із заводу )
