Встановлення магнітоли Fujitsu Ten замість Clarion. Частина 1

Магнітола на Субару (Clarion CF625UM) з моменту покупки дужене радувала Музика в принципі влаштовувала + була можливістьпідключити флешку і навіть телефон по bluetooth - дзвонити іслухати музику. Правда блютуз чомусь регулярно "відпадав", але тетаке.

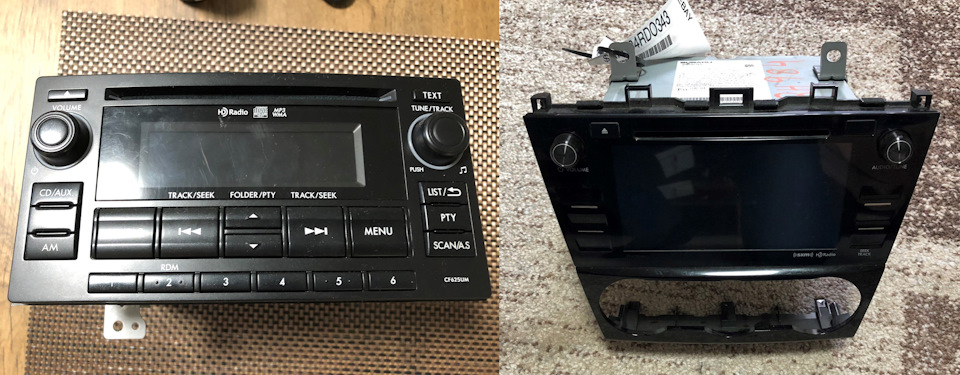

стара і нова магнітоли
Варіанти начебто вже всі відомі:будь-яка "голова" на Андроїд, Кларіон 6.2" дюйма або 7" Фуджі.
Андроїд гарний, плюси, власне все плюшки ОС + навігатор, ціна - від$250-$300 в кращому випадку і вище, мінуси - все ж таки неоригінал, зовнішній вигляд, за відгуками музика, якщо дешева "голова", та й не оч вписується в салон, крім кількох варіантів, наприклад RedPower з кнопками, але там ціна що знаходив від $600мінімум і вище. Фуджі, якщо гемороїться то на повну :) Взагалівибір упав на оригінал Fujitsu Ten. На ebay їх купа і ціни очнавіть нічого, знаходив навіть за $105, в середньому в районі $200.2018 з маркуванням FF679UM. В основному скрізь FF678UM, тутя так зрозумів просто модель по-новіше.
На просторах знайшов табличку з інфою, магнітола без Наві і безХарман, можна брати. (наскільки знаю з Харман потрібен підсилювачщоб з'явився звук, а з Наві навіть спец флешка щоб магнітолазапустилася). Нове ГУ на базі
На самому початку статті хочу висловити величезну подяку 2 людям, без допомоги яких, я не зміг би підключити магнітолу або це було бдуже дуже складно —
це Олексій (ultra-lammer), який допомагав попідключенню верхньої панелі, підключенню та пошуку рідкіснихроз'ємів, та Володимир (Voha22), у якого вже бувподібний досвід
і він дав мені всі основні схеми підключення і список необхіднихконекторів з посиланнями купити :)! І так помчала. Поділивпідключення на логічні частини, мені так було легше підключати.​​1. Установка фізично:Напевно одна з найпроблемніших частин. Урезультаті все вийшло, але з деякими застереженнями.
Поставити нову магнітолу мені фактично неможливо. Мій кларіонвставлений у литу рамку з повітропроводами. Потрібно змінюватирамку на окремо повітроводи від рестайлу 2016 року,
плюс сама магнітола повинна бути в комплекті з нижньою частиноюкондиціонера, що закриває простір в районі крутилок, і нижче.Звертаю на це увагу, тому що іноді на ібей продають і без цієїнижньої частини. Ось так виглядають відмінності в панелях. По сутіпотрібно перейти з дорестайлу на рестайл, з урахуванням підключенняне тільки магнітоли, але й кнопок аварійки та перемикання МФД. Домагнітолі + купив рамку від рейсталу $35.

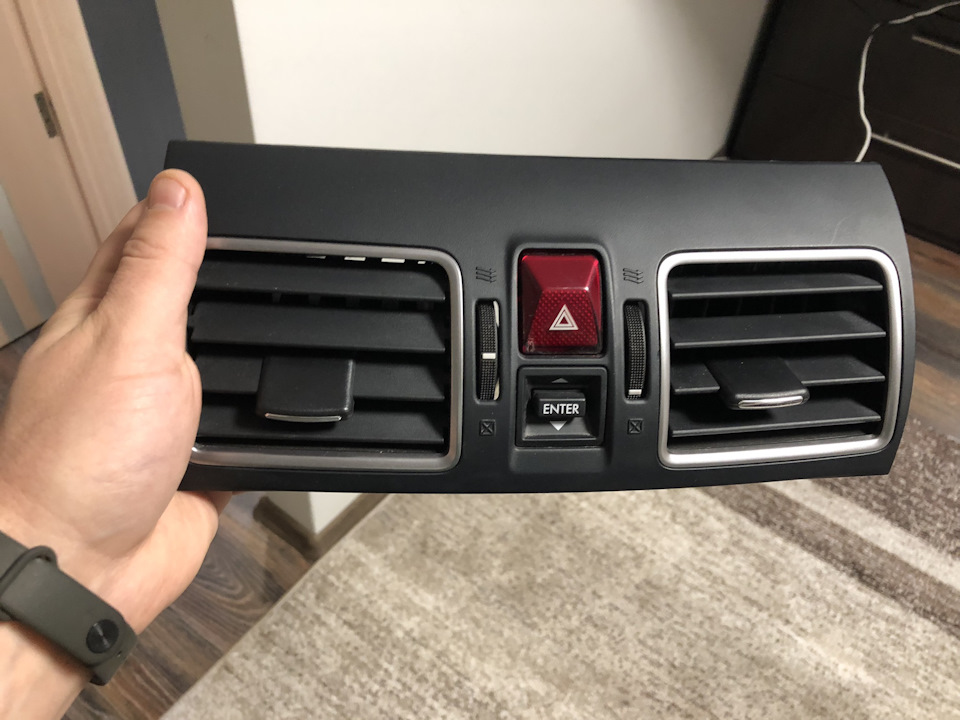

нова рамка

Процес встановлення нової магнітоли:

> — Зняти стару рамку і Кларіоном.
Тут виявилося не все так тривіально. Відстебнути стару рамкупросто, а ось те, що в мене Кондиціонер, а не Клімат — додаєроботи. Кондиціонер Субару, а точніше перемикання режимівздійснюється тросиками! :)) потрібно спочатку відстебнути цітросики з кожного боку, а потім витягувати рамку разом із блокомукравлення кондиціонера.
Керівництво зі зняття блоку брав тут

<

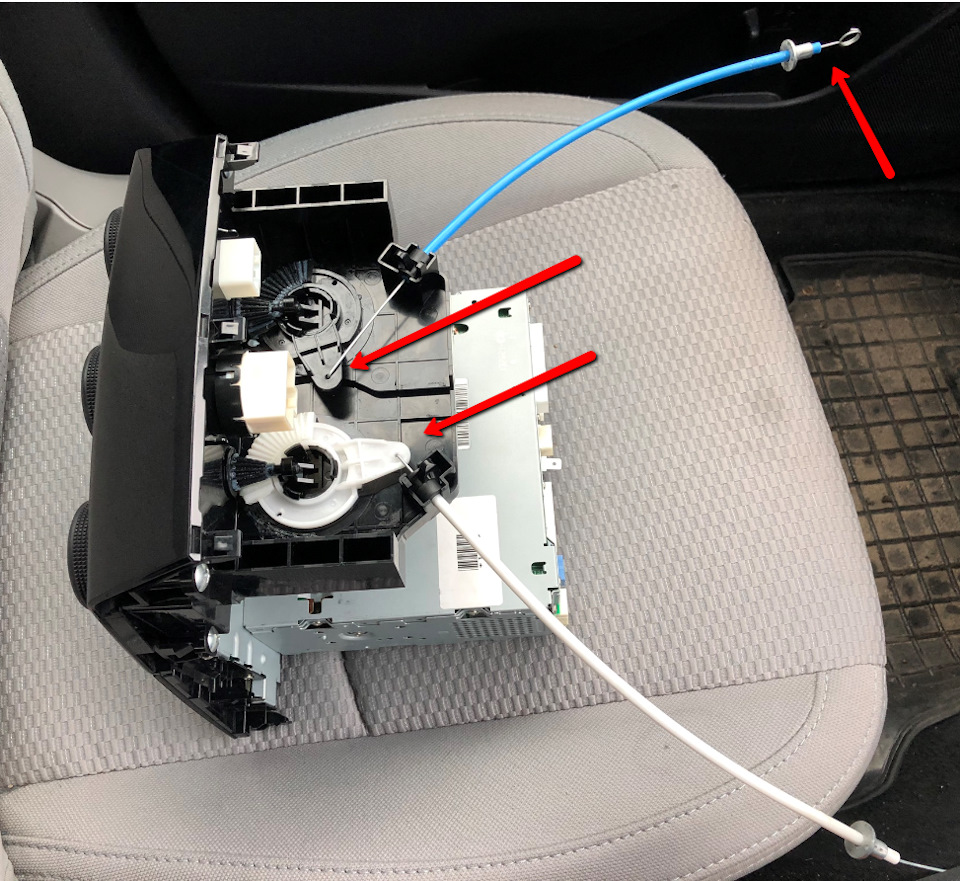

Ось такі тросики йдуть від крутилок регулювання до заслінок!

— Встановлення блоку кондиціонера на нову рамку.
З'ясувалося, Що в нову рамку блок кондиціонера стає не зовсім :))потрібно підпиляти пару пластмасок на самому блоці, благо місця дляприкручування болтів підходять і блок кондея став!

— Установка магнітоли з прикрученим блоком.
Все стає і навіть защіпається в пази з кліпсами, АЛЕ як я не містивметалеві кріплення на магнітолі або кріплення зі старого кларіонуне влазять так щоб влізла і сама магнітола. Взагалі поки залишив накліпсах, магнітола їздить уже пару місяців, тримається без проблем:))
у кліпсах відмінно. А самі повітропроводи від рестайлу як язрозумів не зовсім підходять у трубки від системи охолодження.
А саме повітря дме, але колесо регулювання кількості подачі повітрязаклинює у самому верхньому положенні і назад повернути можнатільки знявши рамку. >

Спробував перекрутити самі повітроводи з рамки від дорестайлу, алекріпленням вони не підходять :(
Загалом це не виглядає великою проблемою, зараз їжджу зрегулюванням коліщатка під самий верх, не до кінця.

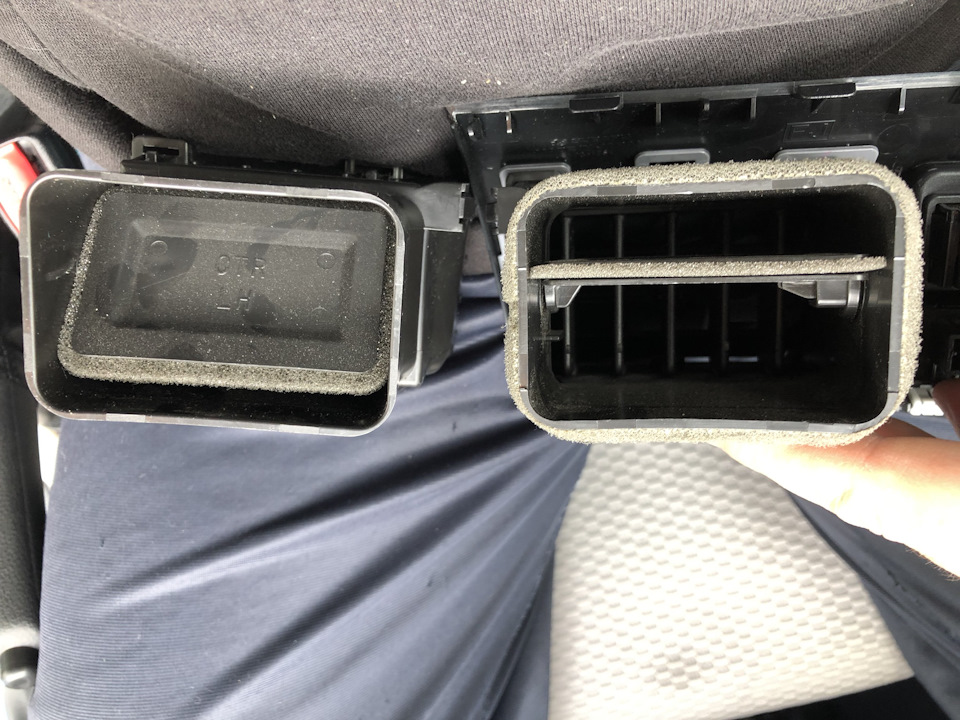

старий і новий повітропроводи злегка відрізняються по ширині

— Підключення кнопок аварійки та джойстика.
На нову кнопку аварійки старий роз'єм підходить і кнопкапрацює!

Джойстик в принципі можна не підключати якщо у вас стараприладка. До нової приладки мені допомагав його підключити Олексій(ultra-lammer) :)
Роз'єм у джойстик так і не зміг знайти, може хто знає, де купитипідкажіть будь ласка. На версіях Форіка зі США біля блокузапобіжників висить роз'єм для підключення кнопки протитуманок, осьвін якраз підходить! Зрізати не став, думаю туманки теж будуть умайбутньому, бо вже нудно :))
джойстик поки підключений ось так
роз'єм кнопки протитуманки для версії зі США підходить дляджойстика!

2. Підключення функцій магнітоли (звук/Радіо, Підсвічування). Дляпочатку завдання стояло хоча б підключити магнітолу + звук. Дляцього по суті потрібно підключити складовий роз'єм на новіймагнітолі з 16 пін на контакти 20 пін конектора, який виходить завто на роз'єм J601. Від авто виходить 2 основних конектори (20pinі 16pin). Відповідно потрібно знайти два конектори ( "мами")емулюючи стару магнітолу, так би мовити. 20-pin узяв на Алі, здругим (16-pin) довелося повозиться, ніде не міг знайти :((Фактично була безнадія, якби не Олексій(ultra-lammer), він підказав сайт і допоміг знайтипотрібний (www.hi-1000ec.com/). Іде в комплекті з пінами :) ціна$5.

досить рідкісний роз'єм
Благо нова магнітола приїхала зі зрізаними роз'ємами, не довелосяшукати конектори та піни! Плюс видно було в які піни реально булопідключення.

Перед установкою фізично, були підготовлені так званіконектори-перехідники від авто до нової магнітоли.
Розпинування підключення нижче. Хто знає чи варто підключитиCANL, CANH(11, 12) і чи виходять вони реально з авто на мійстарий Кларіон.

<
Із проблем відзначу Радіо американського формату з непарним крокомперемикання хвилі, начебто як можна вилікувати перепаюванням чогось:)
По Дніпру я сказав би половина радіостанцій відпало. І нерегулюється підсвічування на магнітолі при включених габаритах.Думаю це пов'язано із загадковим піном 'BRIGHT' на 28 пінконектор,
правда не впевнений що він виходить з мого авто.

У слід запису підключення телефону по блютуз, AUX та камеризаднього виду. Якщо є питання, пишіть :)
По магнітолі — особисто я дуже задоволений. Підключив майже все, інше у другій частині, кому цікаво буде. Поки ще не розібрався, чиможна зробити MirrorLink, решту влаштовує :)

Вже навіть трохи шкодую, що не взяв з Харман і Наві, правда тампідсилювач на ібей в районі $300, так що можливо і не шкодую :)) яне чув як грає Харман на Фориці ))

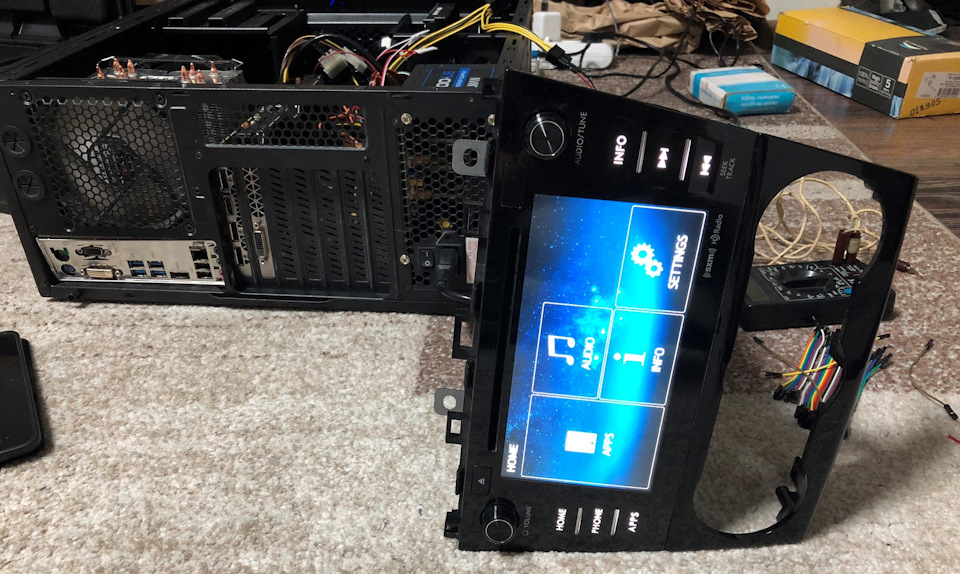

Було - стало :))
Запчасти на фото:FM1011
