Магнитола Fujitsu Ten. Bluetooth. Camera. Кнопки на руле.

Усім привіт:)
У другій частині коротко опишу деталі по підключенню Bluetooth, кнопок на кермі та камери заднього виду. А саме нюанси які виниклипри підключенні.

Кнопки на кермі

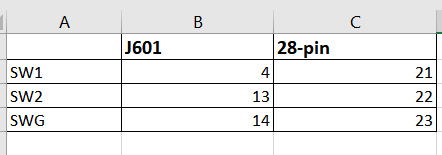

Мабуть найпростіше підключення 3 піна — SW1, SW2, SWG.

>
схема підключення пінів

Все запрацювало відразу, підсвічування є + кнопки працюють! телефону по Bluetooth)
Потрібно підключити мікрофон, без цього підключення магнітола пишещо 'Microphone is not connected' і не хоче підключатителефон по блутуз.

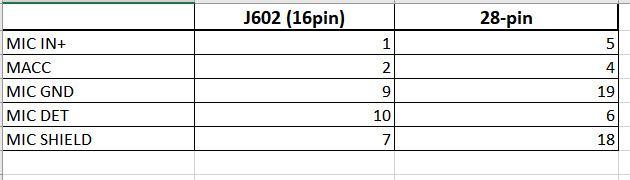

< Схема підключення. Тут виник конфуз, магнітола дозволилапідключити телефон, програвати музику, але при дзвінку мене нечули:(
очевидно, що сам мікрофон підключений не був, підозрюю що пінMIC-DET сказав магнітолі що все ок, але реально харчування небуло.
На схемах побачив пін під назвою MACC. Назва схожа наживлення мікрофона.
Найцікавіше! що на рідному конекторі який прийшов разом змагнітолою, там пін відсував!
Хм. Вирішив на свій страх і ризик підключити цей 4 пін.

І.Запрацювало! :) як це було на минулому авто мені складно сказати, можливо на рестайлі харчування на мікрофон подається з іншогомісця. br/>

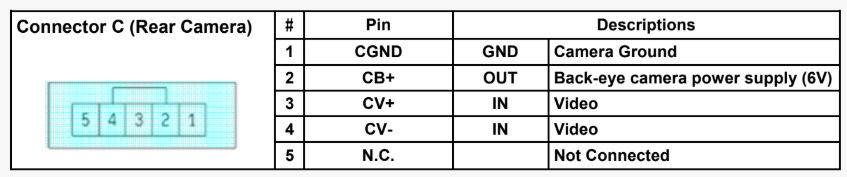

На Fujitsu камера заднього виду підключиться в окремий 5-пінроз'єм.
Підключення не просте. Я виділив би дві основні проблеми:— Потрібноперенести підключення камери з МФД (верхнього дисплея) намагнітолу. Для цього потрібно розібрати козирок і 4 піна зконектора i240 на МФД підключити на 5 пін конектор магнітоли.

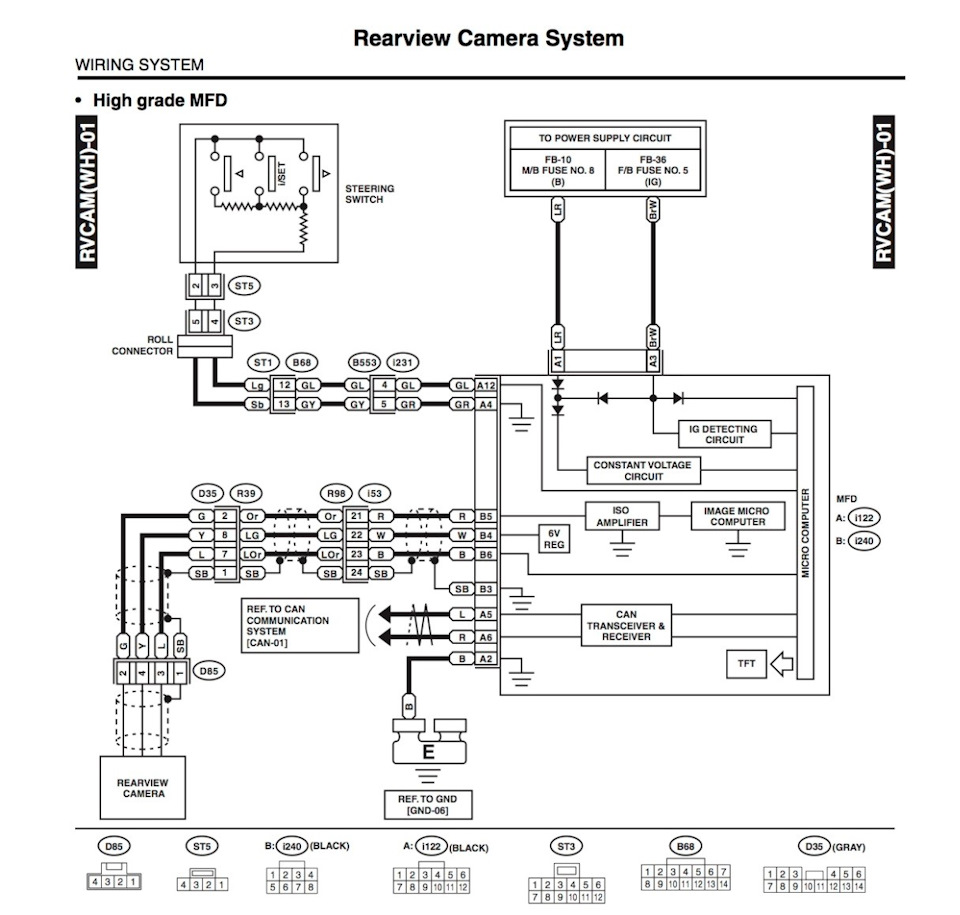

Схема МФД і 5 пін конектора нижче. Підключав так:
B4 --> 2
B5 --> 3
B6 --> 4
B3 --> 1

МФД
конектор на новій магнітолі

— у старій кнопковій магнітолі за схемою, де мав приходити сигналзаднього ходу RVS (+12В), нічого не приходить. Промірявкілька разів.
А саме при подачі заднього ходу магнітола включає камеру.

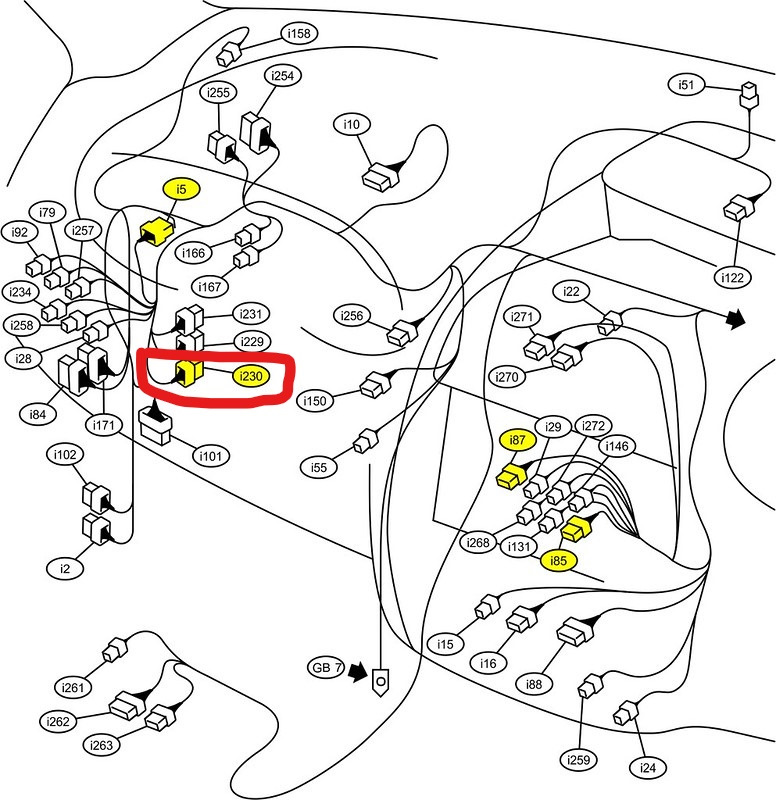

Перекопавши кілька статей, в основному з форуму Nasioc b, знайшов інформацію, що є роз'єм i230 в піні 6 якого на магнітолу івиходить +12V при вкл заднього ходу! Поліз до нього і виявив, що тампорожньо. Підключився, при задньому ході +12В є :) Можливо його тамнемає, тому як магнітола кнопкова, і сенсу знати їй про задній хіднемає.

немає 6 піна<
Кинув туди провід, підключив на 16 пін J602 конектора який виходитьз авто + підключив це все через адаптер на 2 пін конектора 28-pinнової магнітоли і все запрацювало, камера включилася.
За підсумком зображення пристойно більше, ніж на МФД! За якістю я бсказав середньо.
процес підключення :)

Спочатку камера показувала з написом, через інженерне меню включивлінії розмітки і вимкнув напис. Дякую myzikantt Запідказку! :)

Підключив піни і на AUX, але перевіряти ні бажання, ні часу немає:) не користуюсь

< br> Фактично залишилося підключити тільки USB ... Алепоки не використовую його, відклав. Там теж не все так просто, потрібні незвичайні роз'єми як при підключенні "в" адаптер і "з"адаптера на магнітолу + додаткове живлення. Тому що Fujitsu невидає +5V.

Одне з інженерних меню. Утримуємо Info + 3 рази тиснемо на правукрутилку.
