Схема підключення клімату

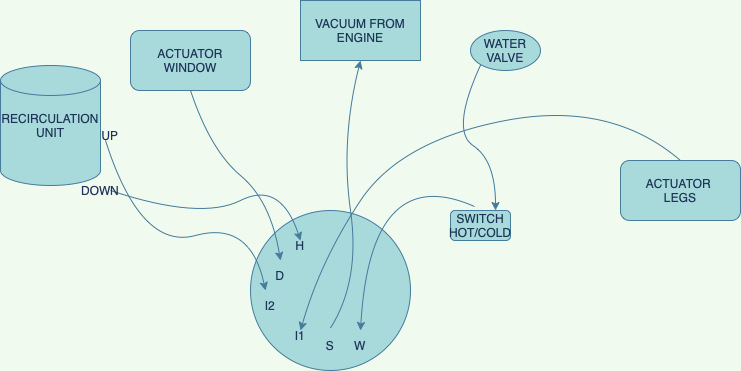

Запис буде короткий, але дуже цінний. Отже, ось схема підключеннявакууму для клімату контролю.

Написав англійською, щоб могли користуватися все.

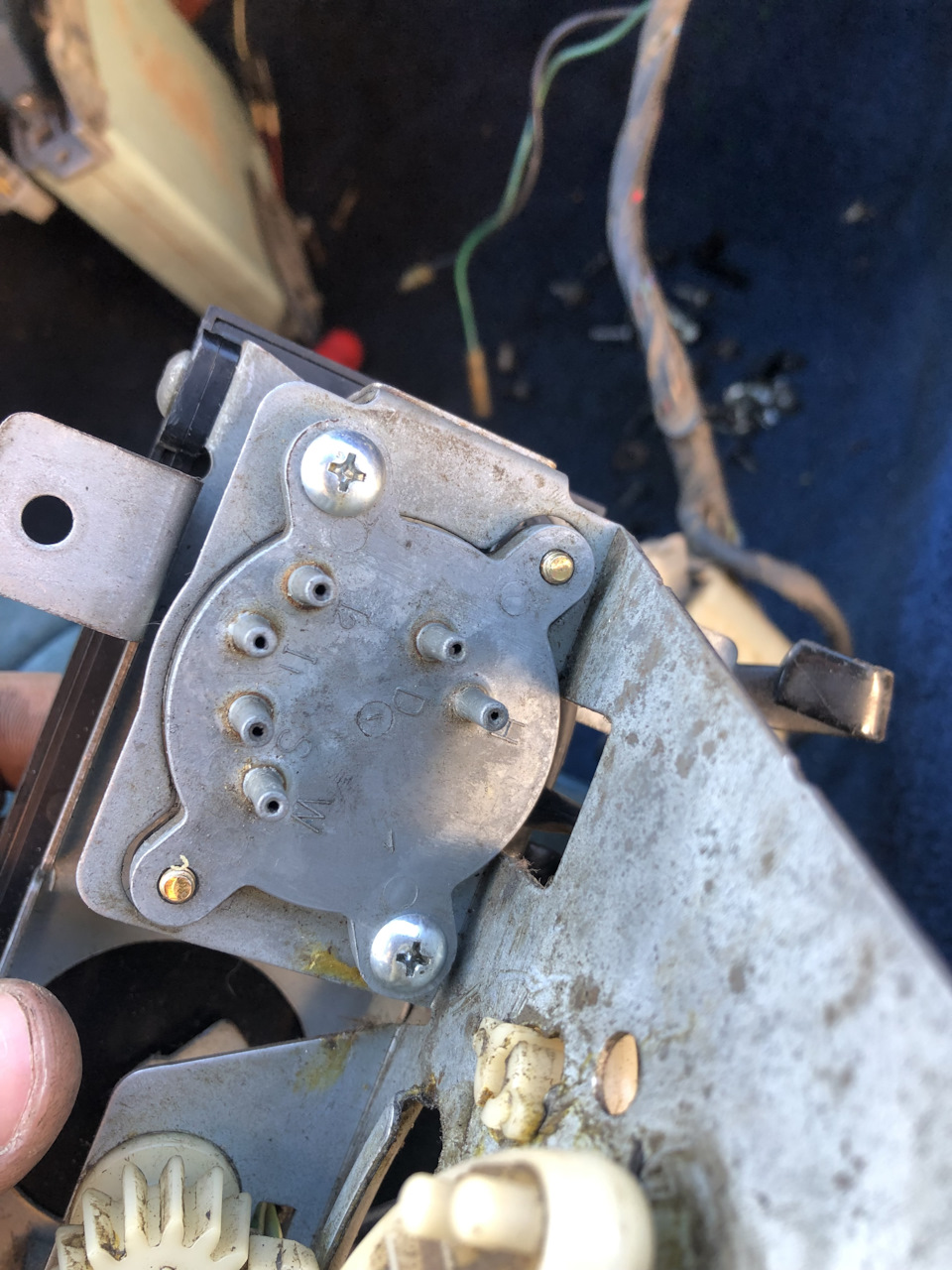

На схемі коло з літерами — перемикач режимів роботи

у нього ззаду є літери.

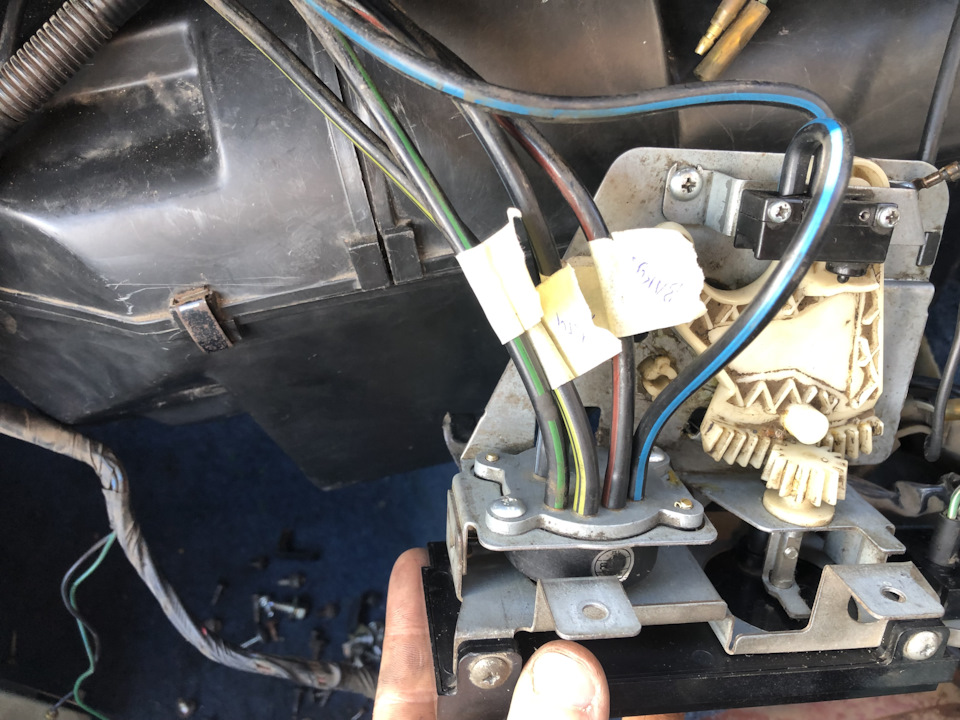

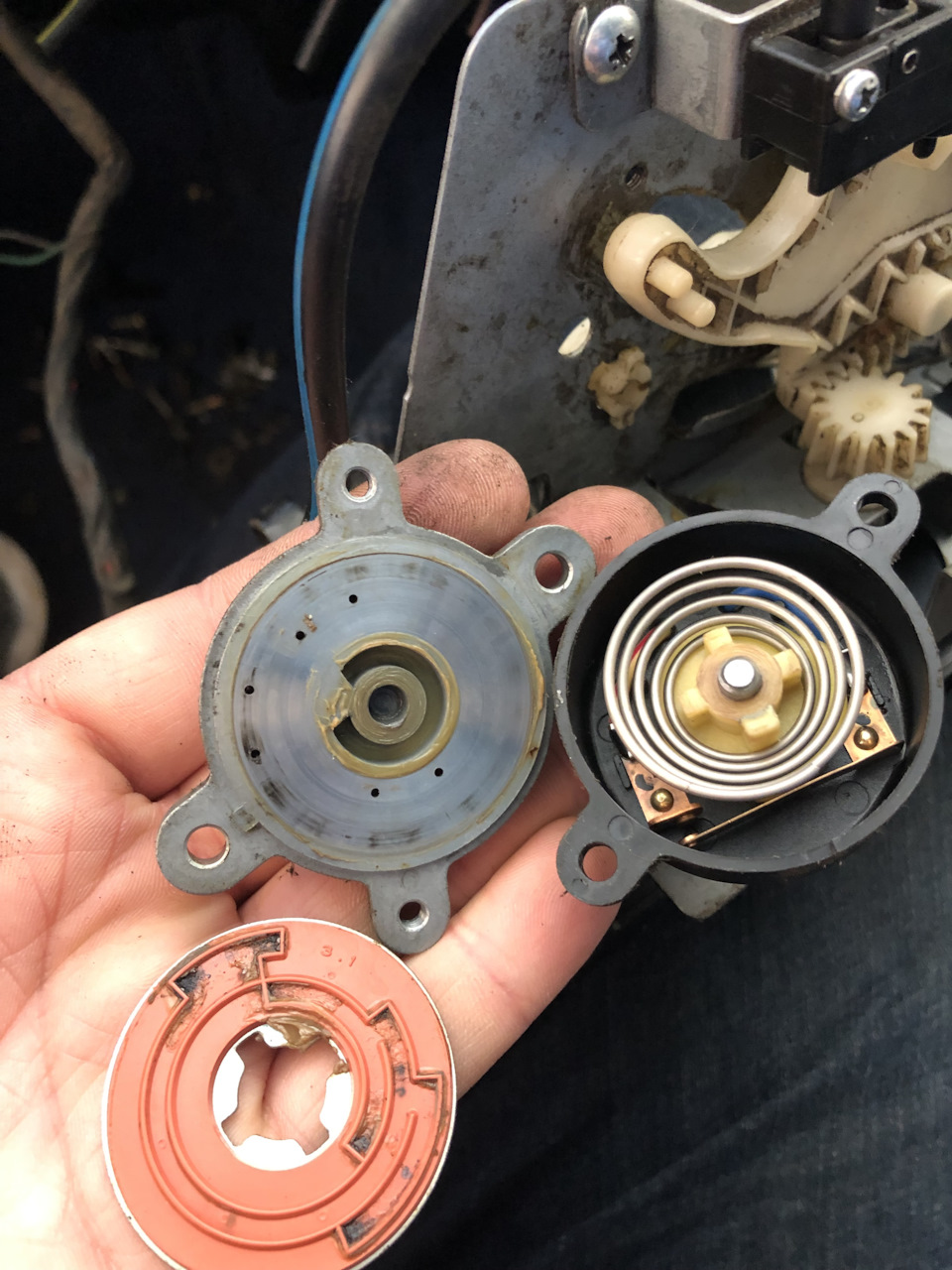

Кондиціонер включається в певних режимах, тому що всередині євимикач. Яка трубочка куди йде... Заодно почистив і трошки змастивщо б на суху не терлося. Є вакуумний актуатор, у нього двапідключення верхнє і нижнє.
actuator window - розташований на блоці пічки у верхній частині. Внижній частині, є доступ біля ніг водія.
water valve - клапан під капотом для антифризу на пічку.

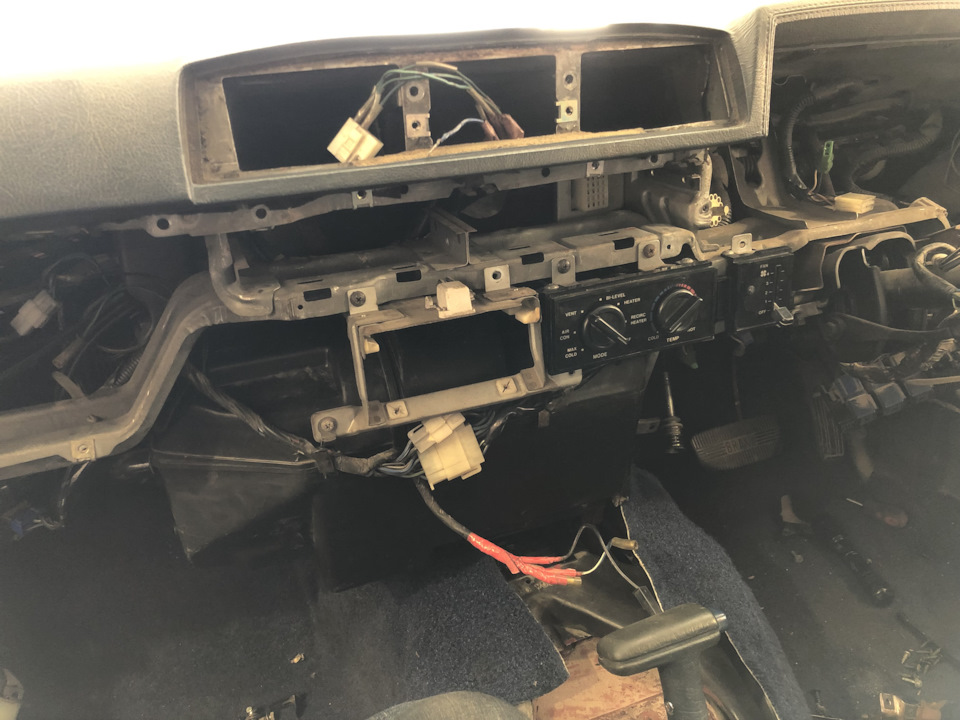

switch hot/cold - маленький перемикач, включається крутилкою виборутемператури, розташований за панеллю управління кліматом.

Короткий опис режимів:
MAX COLD — рециркуляція, дме тільки в обличчя, кондиціонервключений
AIR CON - паркан з вулиці, дме тільки в обличчя, кондиціонервключений
VENT - паркан з вулиці, дме тільки в обличчя, кондиціонервимкнено
BI LEVEL — паркан з вулиці, дме в обличчя та в ноги, кондиціонер вимкнено
HEATER — паркан з вулиці, дме на лобове скло та в ноги, кондиціонер вимкнено
RECIRC HEATER — рециркуляція, дме на лобове скло та в ноги, кондиціонер вимкнено
> DEF — паркан з вулиці, дме тільки на лобове, кондиціонервимкнений.

Сподіваюся комусь буде корисно)
< /
