У мережі багато варіантів пристрою омивача в основі яких лежитьвикористання стандартних форсунок, місце розташування якихвибирається досить різноманітно.
Але ми не шукаємо простих шляхів.
Передумови для складності обумовлені вибором типу та місцемвстановлення камери – в універсальному корпусі строго по центрумашини.Стандартну форсунку підібрати не вийшло - Потрібна на "тонкій" ніжці висока. Обійшов авторинок вздовж і поперек - незнайшов (чесно кажучи вибір був вкрай невеликий).
Вирішив збирати індивідуальну конструкцію.
Вихідні матеріали
— Мідна трубка (гальмівна) – 30 см.
— Кулька – форсунка від старої форсунки омивача
— Гумова трубка 1, 5 м.
> — Кутник для трубок омивача.
— Пізніше було докуплено два зворотні клапани (від Toyota).
Все по колу – в межах 3 $.
< b> Етап 1. Проектування.

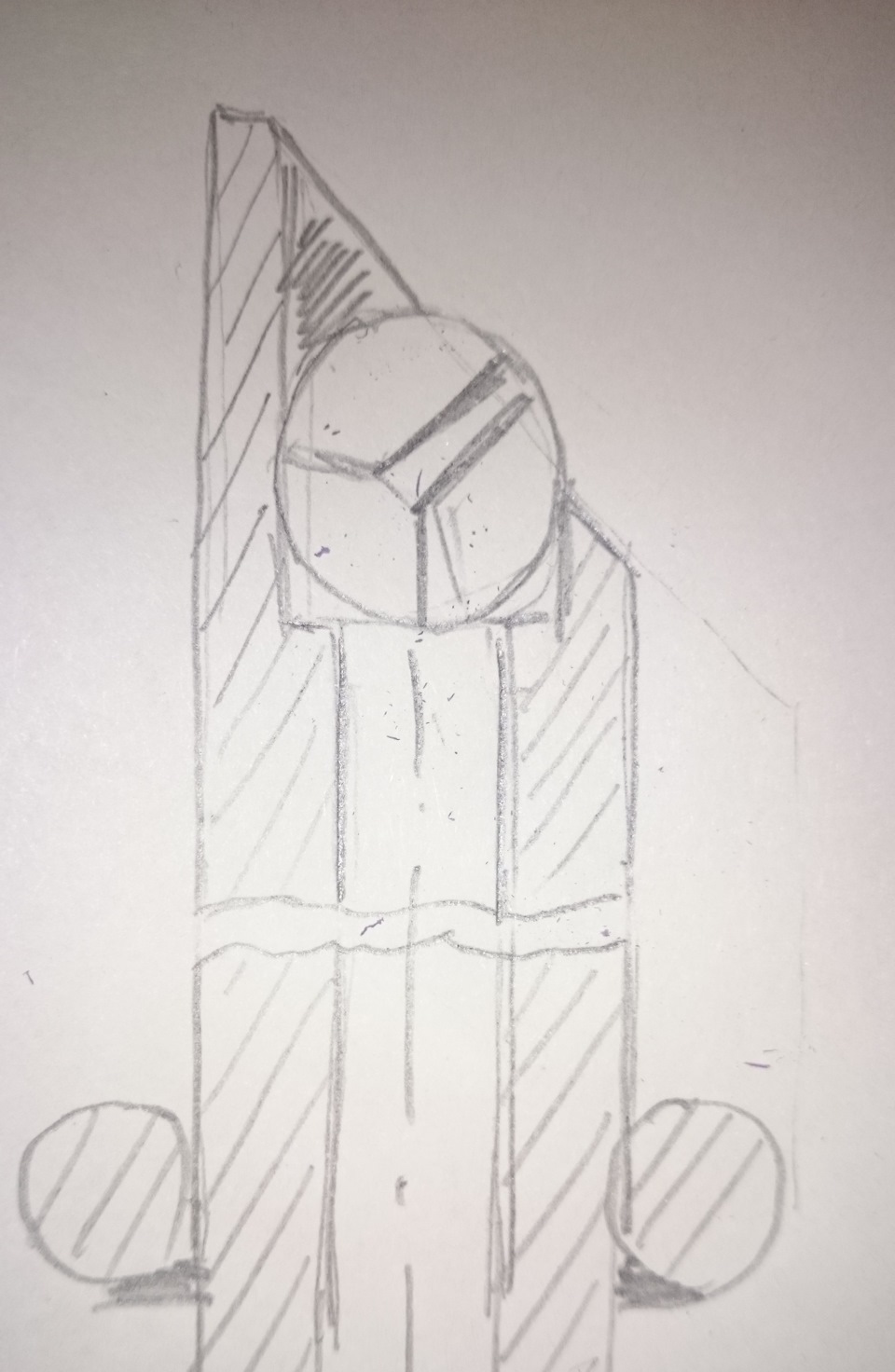

На фото ескіз пристрою форсунки:
Ескіз майбутньої форсунки

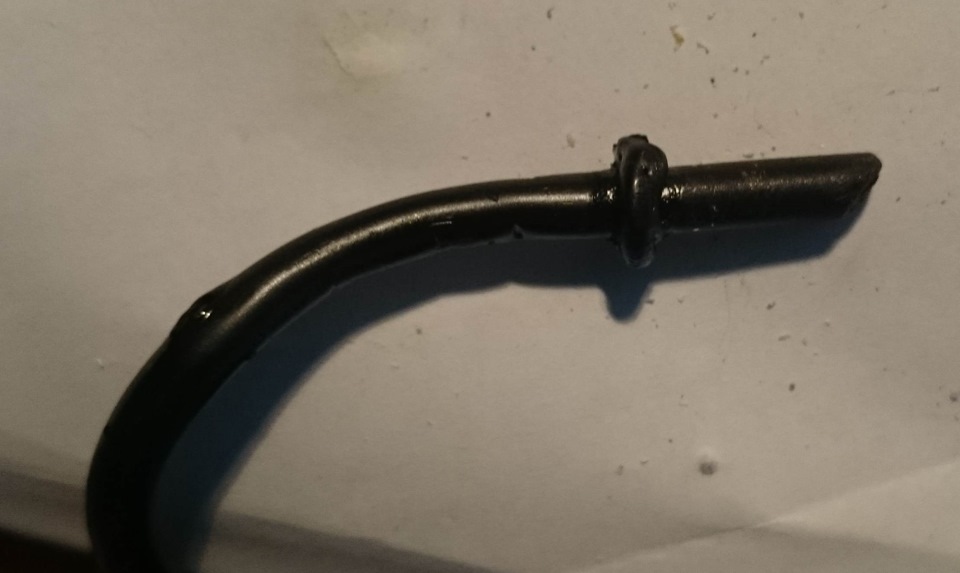

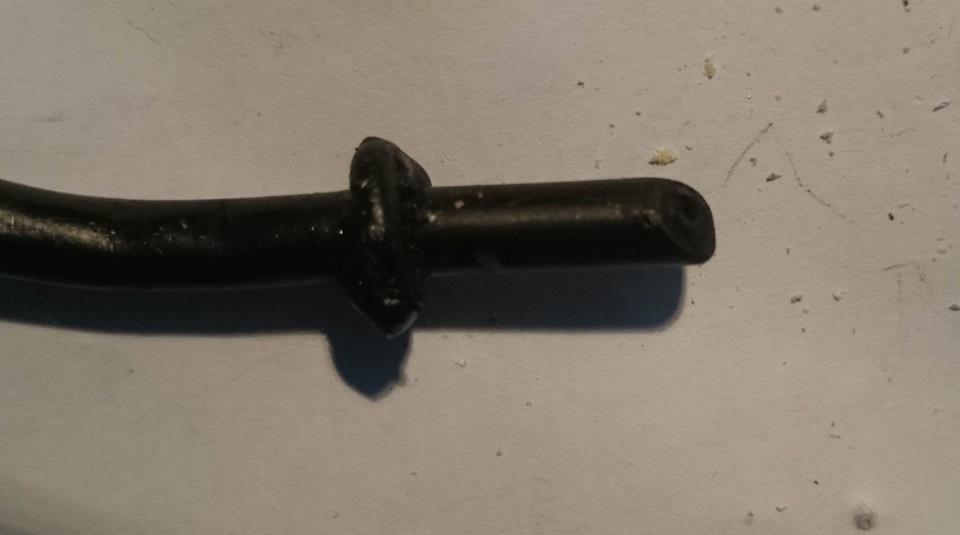

У мідній трубці висвердлив місце під кульку-форсунку, потімзрізав під кутом трубку. Потім «прицілила» кульку і навколозапаяла. Потім зі шматка мідного дроту зробив «упор» (зафіксувавприпоєм). Небагато фарби з балончика – і «девайс» готовий. З усьогоінструменту:дриль, напилок, паяльник - нічого спеціального. Етап 2.Монтаж. Найбільша складність монтажу полягала не в ньому як такому, а в демонтажі/монтажі – провід від камери заводився в корпус машиниі доводилося повторно протягувати його через гумову гофру«багажник-кузов».

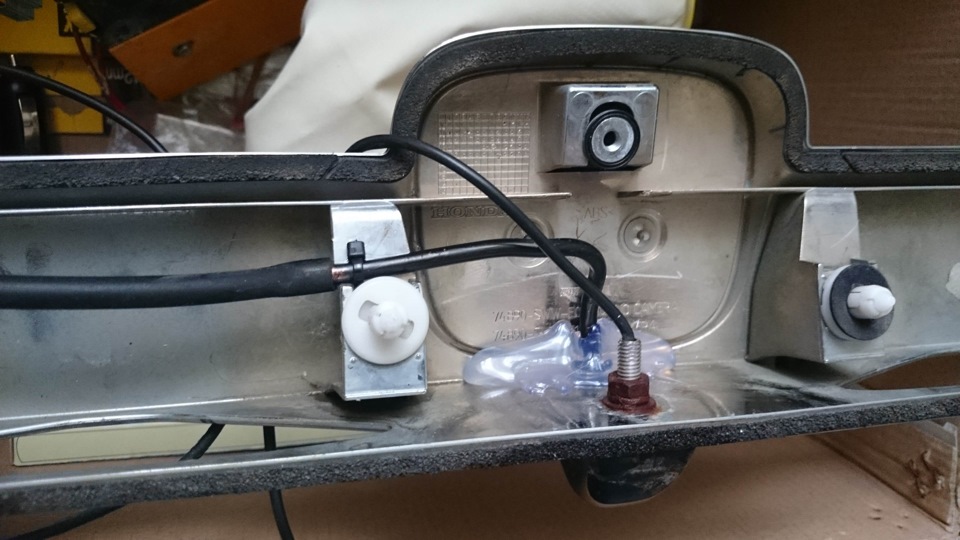

На місці закріпив термоклеєм ( попередньо ретельно знежиривши місцеприклеювання).

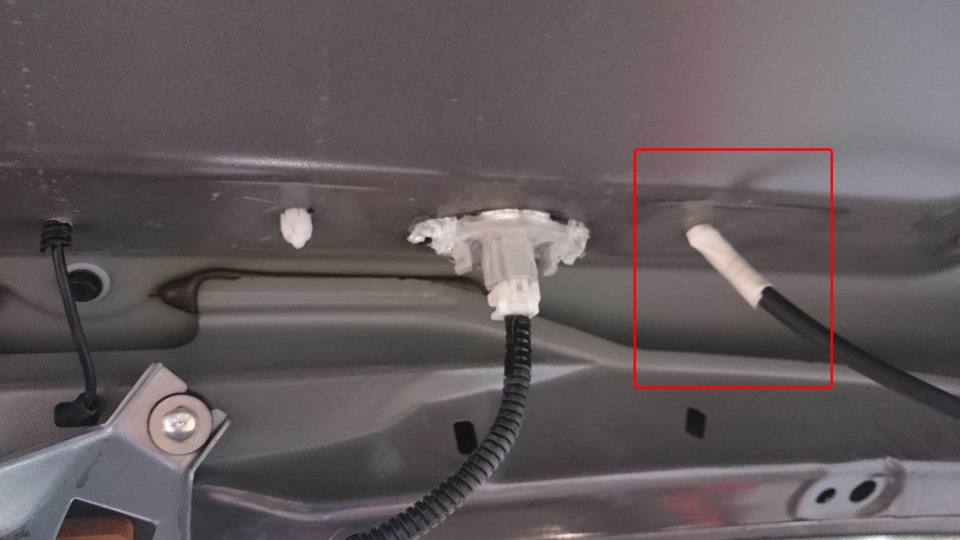

Гумовий шланг живлення омивача простягнув через отвір одного зпістонів – отвір виявився придатним, а втрата одного пістона зчотирьох мені здалася некритичною.
Виведення гумової трубки
"водопровід" підключив через трійник поблизу введення до форсункиомивача заднього скла.
Підключення до трубки подачі води
Попередні результати. Камера відмивалася непогано. Продуктивностінасоса цілком вистачає і на заднє скло та на омивачі камери.Зовнішній вигляд мені здався цілком лаконічним — доопрацюванняпрактично непомітне. У результаті польових випробувань виявився "косяк" — після роботи довго збігала вода із системи.
Довелося докупити пару зворотних клапанів. З ними все сталоприємніше. При включенні омивача вода відразу подається, привідключенні – відразу припиняється. Я результатом цілкомзадоволений. Форсунка омивача пережила більше десяти мийок високоготиску і функціональність не втратила, зовнішніх пошкоджень неспостерігається. З часом форсунка виявилася не надто надійною, томузамінив її на іншу Форсунка 2.0
