TEMS ч.3

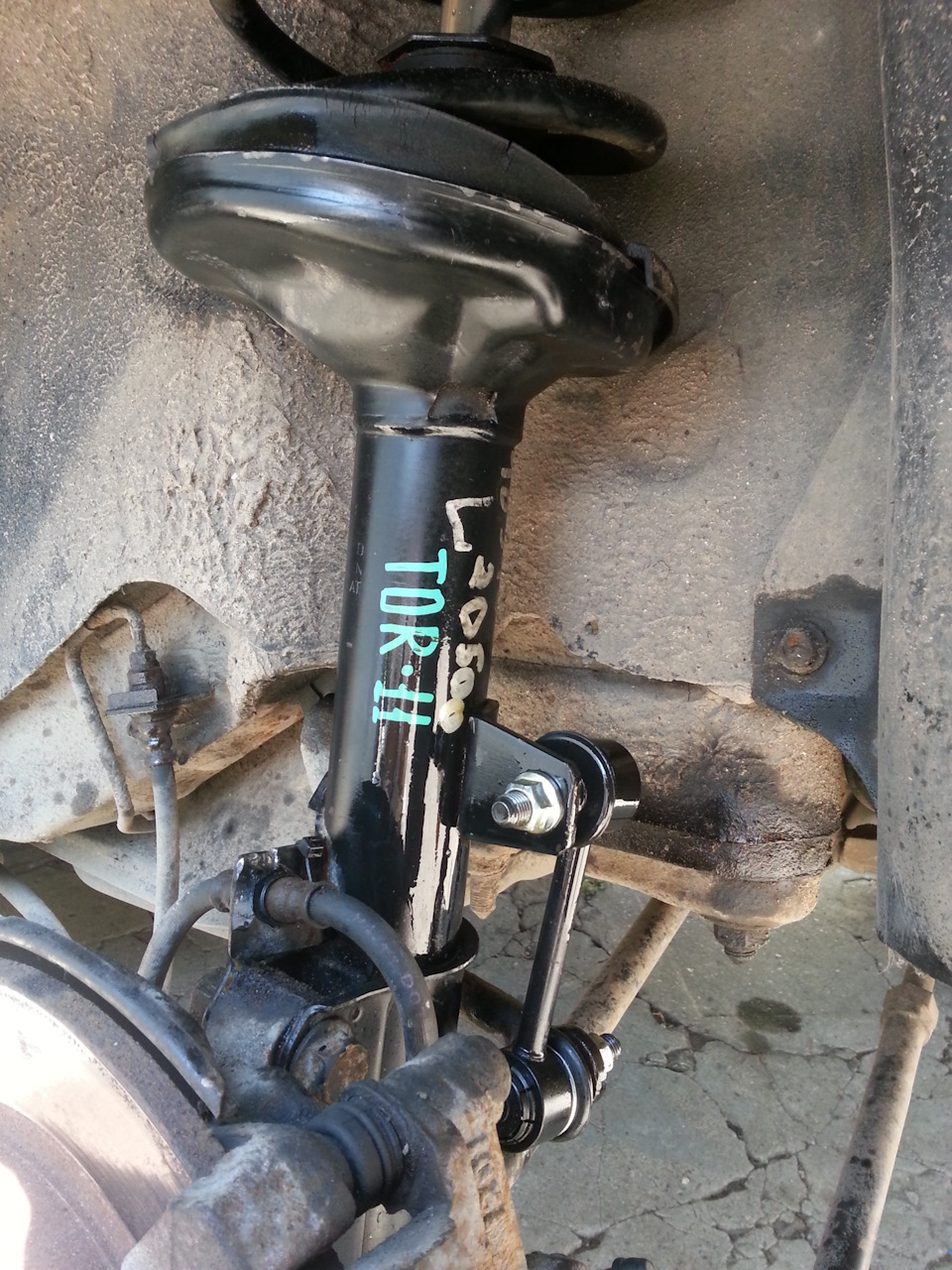

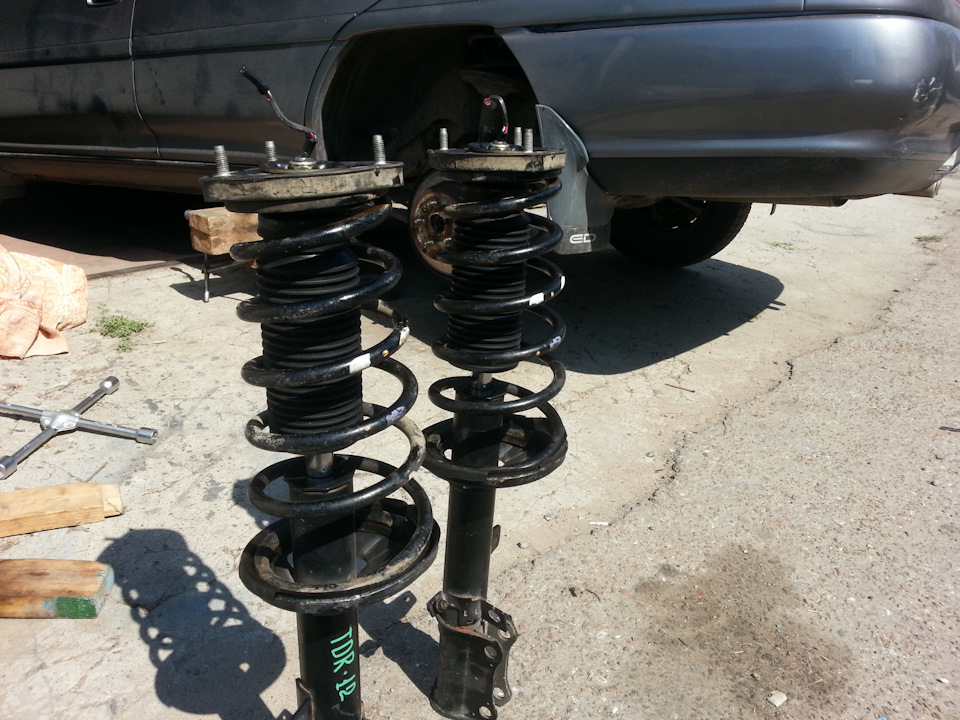

Всім Здоров'я! Встановив задні стійки і тяжки заодно ... Якщо хтосьпридивиться на перед. Запису, то видно якими користувався стяжкамидля пружин ... Для задніх пружин вони то що треба (швидко, чітко)для передніх - просто пекло ... Ну це я так, може кому знадобиться... Отже, всі стійки встановлені, підключені ... Все зашибісь ...тільки система не працює))) Машина їде добре, стійко ... Але нічогоне перемикається… думатимемо далі, тестуватимемо… Блок управліннявідкидається відразу — бо є другий, він теж нічого не дав… простопри включеному запаленні моргає лампочка софт і все… коли заводиш —перестає… ось такі на сьогодні справи)>
Коментарі20
Чи є у неї своя діагностика, як на ЕБУ двигуном? Можливо помилки вважати?
так, є… шукаю ось…
Там треба подивитися де який провід відповідає за неї, може документація яка є з позначеннями висновків блоку темс.
та взагалі млинець скупо все по темсі ... сьогодні ось знайшов фішку від якої дроти по темсі йдуть кудись до керма ... а кермо зняти не можу (закис) ... якщо кермо зняти, то відразу буде ця хрень ... зрозуміти не можу - датчик це положення чи що?
так, там датчик повинен стояти (індукційного типу, безконтактний). Реагує на інтенсивність обертання керма, у мене така ж схема, як і у тебе виходить.
від блін…а як він виглядає не знаєш?
нагадує він маленький двигун (генератор), є нерухомо укріплена обмотка (яка повинна дзвонитися) і є укріплене на рульовому валі магнітне кільце (або щось типу того). При їх відносному обертанні з'являється струм в обмотці (але при цьому швидкість обе...
ага ... ось величезна подяка))) ... тепер потрібно буде якось зняти кермо ... виходить, що темса не отримує від туди сигнал і падає в аварію ...
Можливо, я твоєї схеми не бачив, можу свою скинути, може у тебе схожий принцип.
скинь пжлст!)))
зараз, тільки сторінки виберу з книжки, щоб не гортати.
та не питання)) не поспішай ... сам зараз йду з дітьми гуляти)
добре, інтернет у мене останнім часом не дуже, важко грузить)
так це виходить на жорсткість у поворотах?
так, він бачить, що є активне рулювання і, щоб уникнути кренів, робить аморти жорсткішими. У мене хоч темсовський амортів немає, але індикатори перемикаються автоматично то хард, то софт, при різкому смиканні керма запалюється хард. Але ще є й інші д...
у змінюють тільки на швидкість і гальмо ... ну і наш обговорюваний виходить)
До речі, датчик може і за принципом датчика Холла працювати, тобто напівпровідник в магнітному полі. З датчиків є ще кілька, зараз на фото буде з книги.
Схемка.
Таблиця роз'єму блоку темс.
Перевірка елементів.
