Після встановлення ГБО на авто, постало питання про контроль рівнягазу в балоні. Так як відкривати багажник і дивитися скільки тамгазу мені не подобалося, я взявся за конструювання Покажчика РівнюГаза в балоні, (всі покажчики показують рівень у відсоткахнезалежно від обсягу газового балона). Модуля і цифровоговольтметра, вийшло непогано, показував об'єм у літрах. Але менізахотілося поставити безконтактний датчик (працює на ефекті Холла)вихід сигналу 0, 8-4, 5 V. Як показала практика, не всі цифровівольтметри можуть працювати з таким датчиком.Трохи подумавши івитративши кілька вечорів, народилася відносно проста схема (безконтролерів та прошивок), і так почнемо…
Комплектуючі:

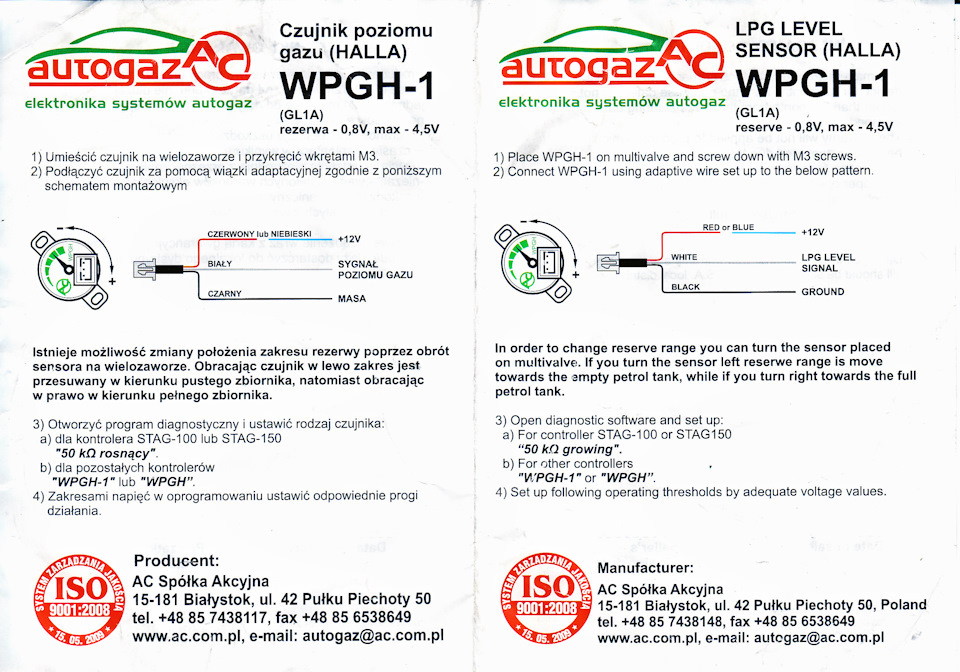

1-Датчик AS WPGH -1 вихідний сигнал 0, 8-4, 5V
4- Цифровий вольтметр постійної напруги (вимір до ) 100 V

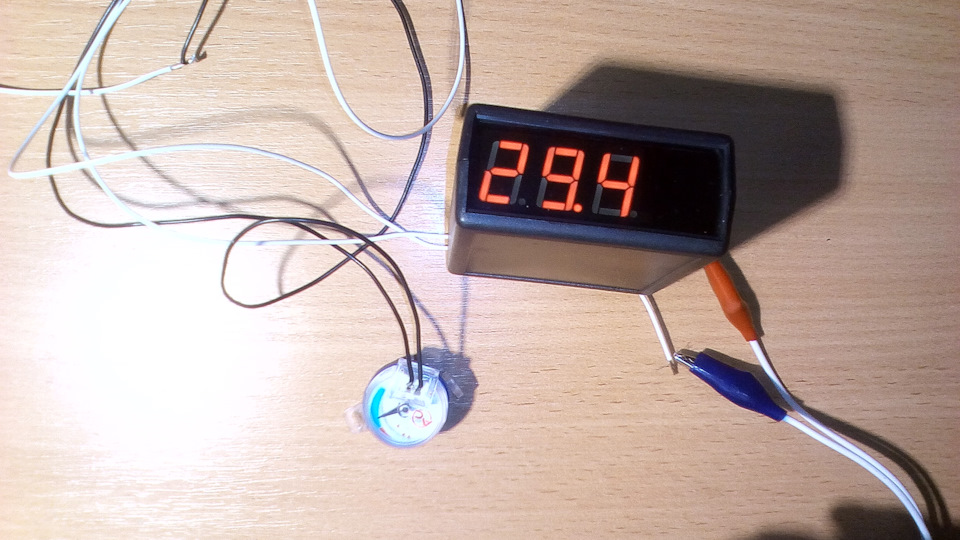

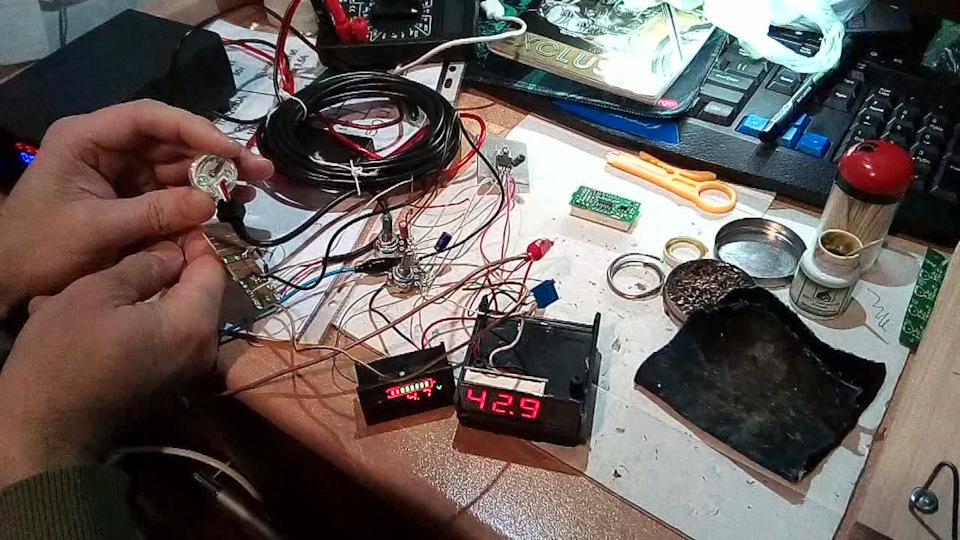

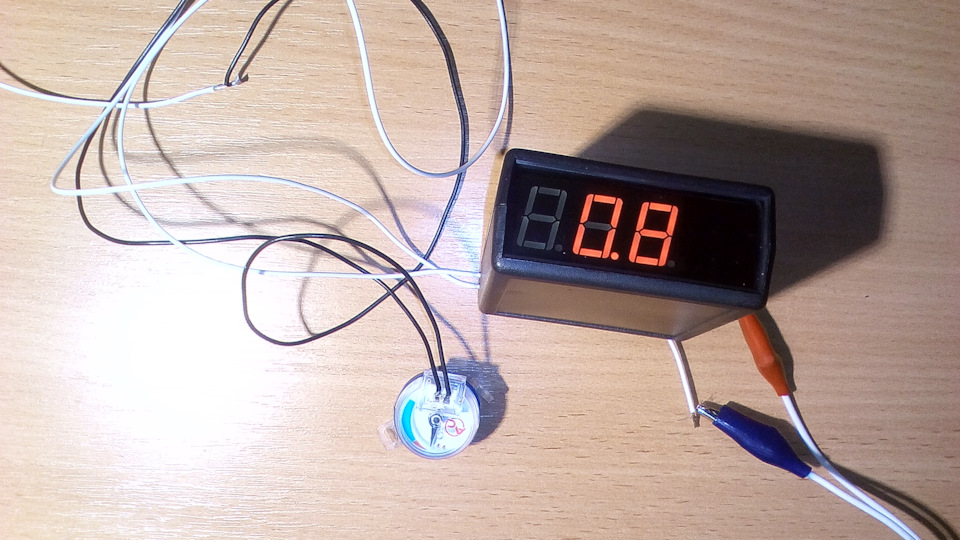

фотографії того з чого збирав
Увага дана версія вказівника газу виявилася складною і малопридатною тому проект закритий
Продовження цього напряму Тут
Коментарі2
Опишіть, будь ласка, докладніше перший варіант із двоконтактним датчиком, і які переваги другого варіанта над першим?
Для роботи 1 варіанта треба перепаяти резистор з одного місця в інше, ( виконанні повний бак = 0 Ом, повний бак 50 кОм) після перепаювання, порожній бак 0 Ом, повний 50 кОм, в резистивному датчику стоїть 11 резисторів, перемикання відбувається з крок...
