Кілька років тому замінив штатний механічний бензонасос наелектричний бензонасос, зробив обернення по малому колу, але насосвсе одно переливав.
Потому переніс ЕБН у багажник біля бензобака зробив нормальнийобрат в якості регульованого дроселя використовував електричнийбензиновий клапан в ручному режимі, але насос переливав все одно.готовий до установки.
І так поїхали
1.- зробив обернення в бензобак на основі з'єднувача для міднихтрубок d=8 (переодник треба просвердлити всередині свердлом на8)
/p>

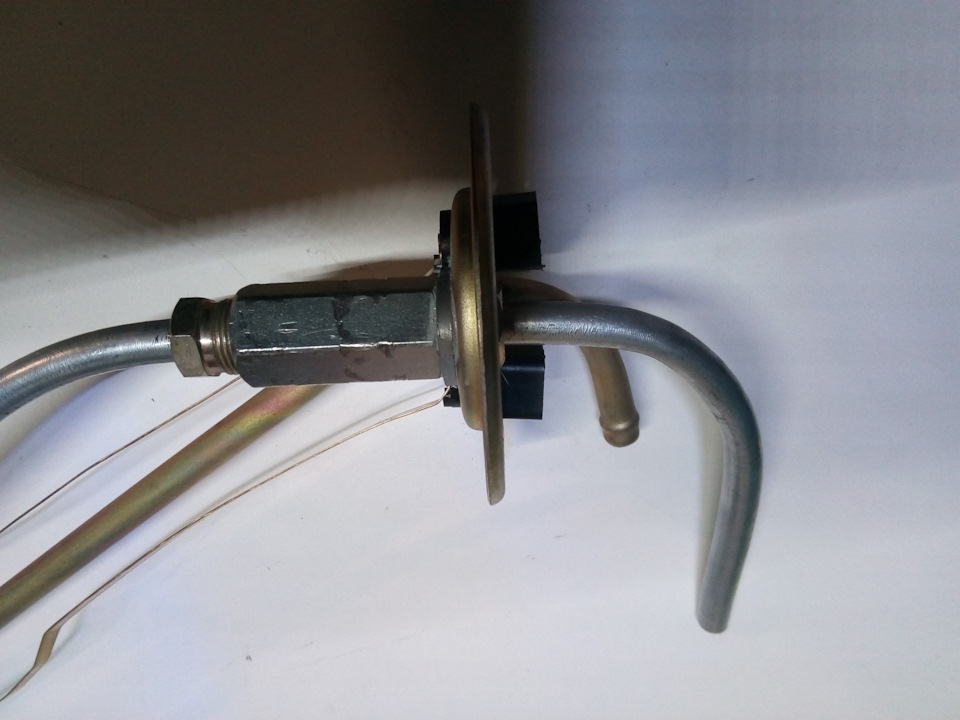

обратка в бак 1

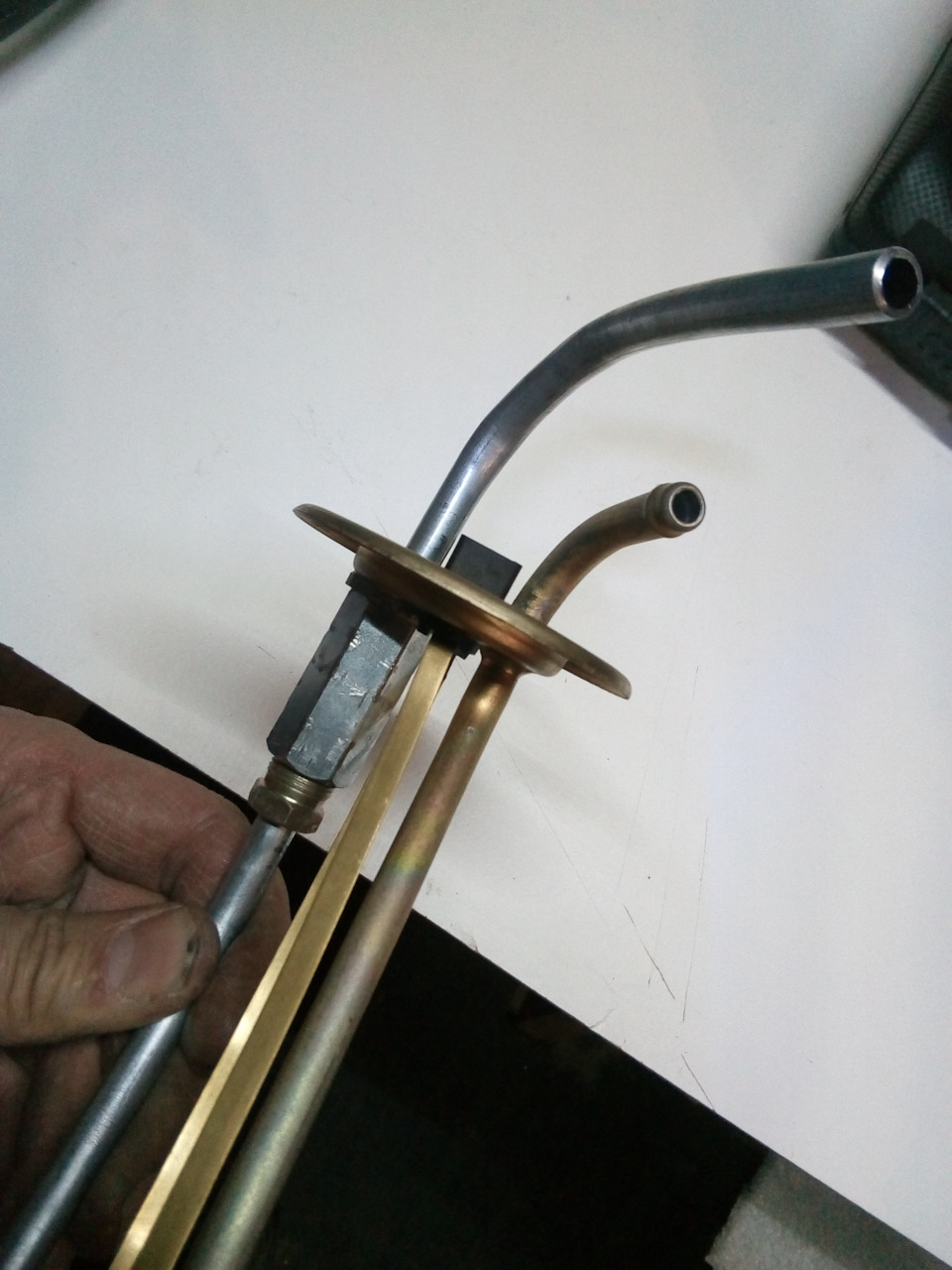

обратка в бак 2
обратка в бак 3

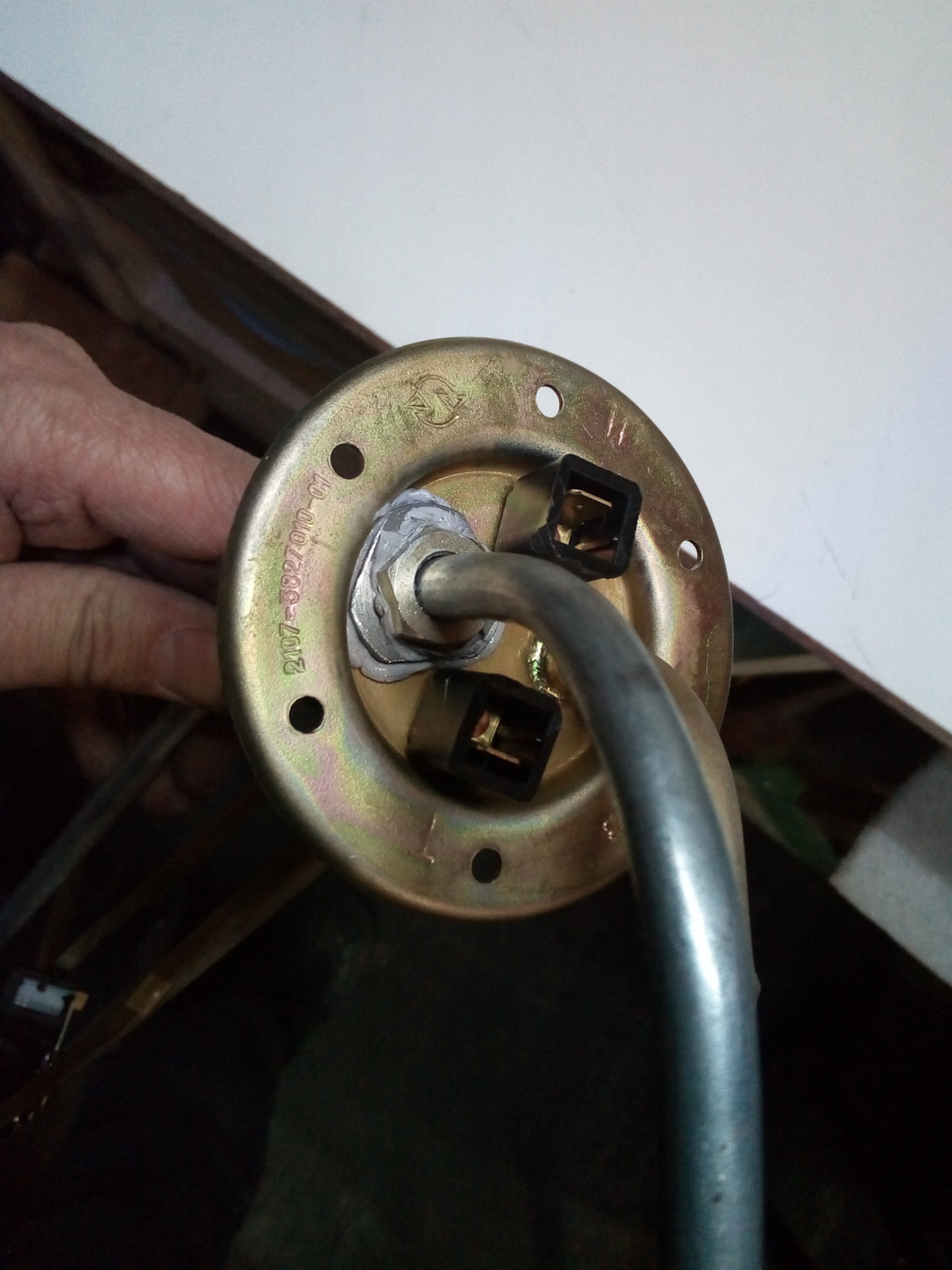

перехід через фланець промазав герметиком
2.- проклав обратку під днищем
3.- перекомпонував розташування насоса та інжекторного фільтра
4.- встановив регулятор тиску палива та провів випробування
регулятор випробування 1
регулятор випробування 2
регулятор випробування 3
як бачимо тиск однаковий на упор і на витрату (насправді тиск трохипіднімається але можна знехтувати)

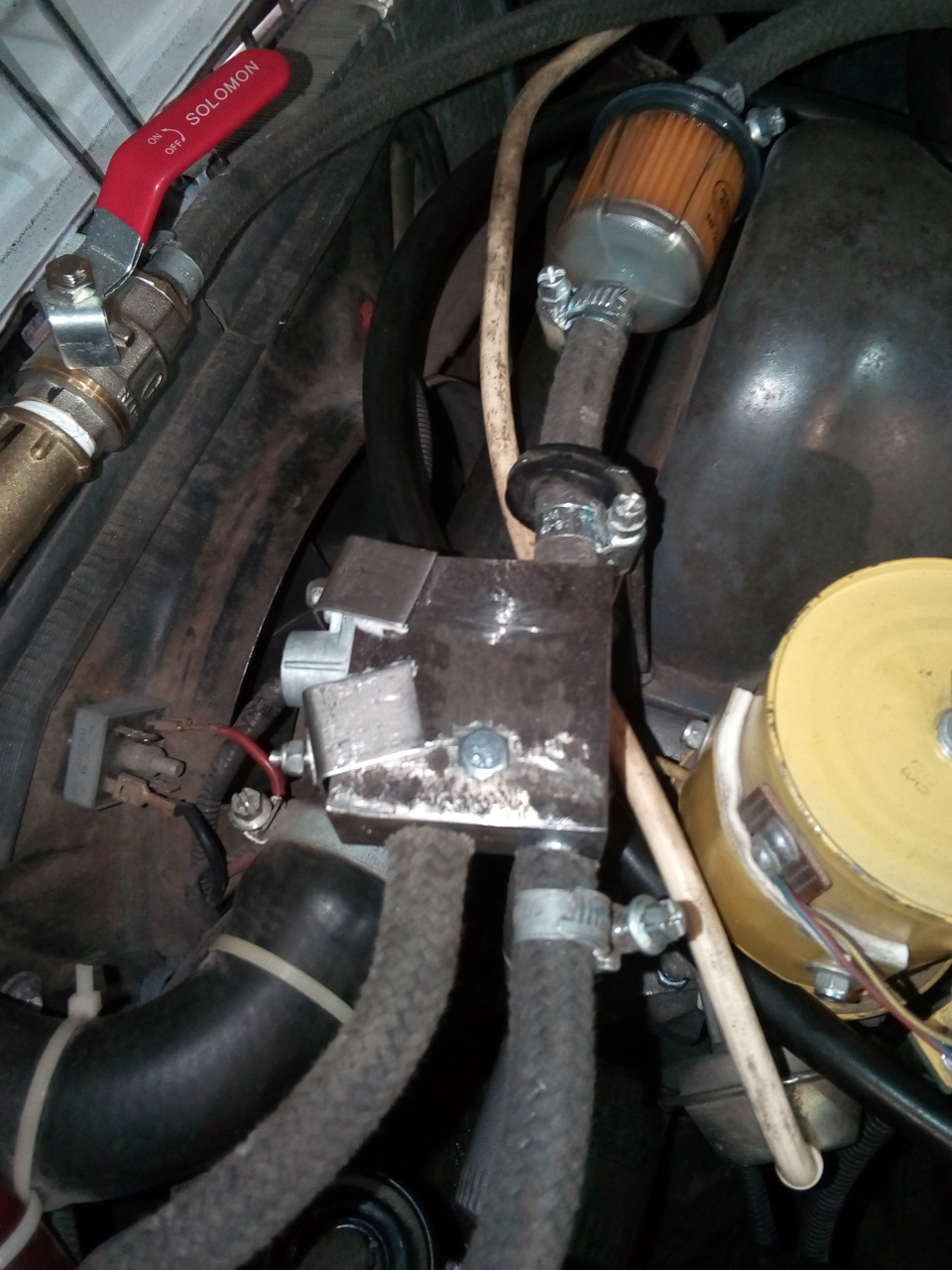

5.- робимо кронштейн та встановлюємо всі компоненти паливноїсистеми

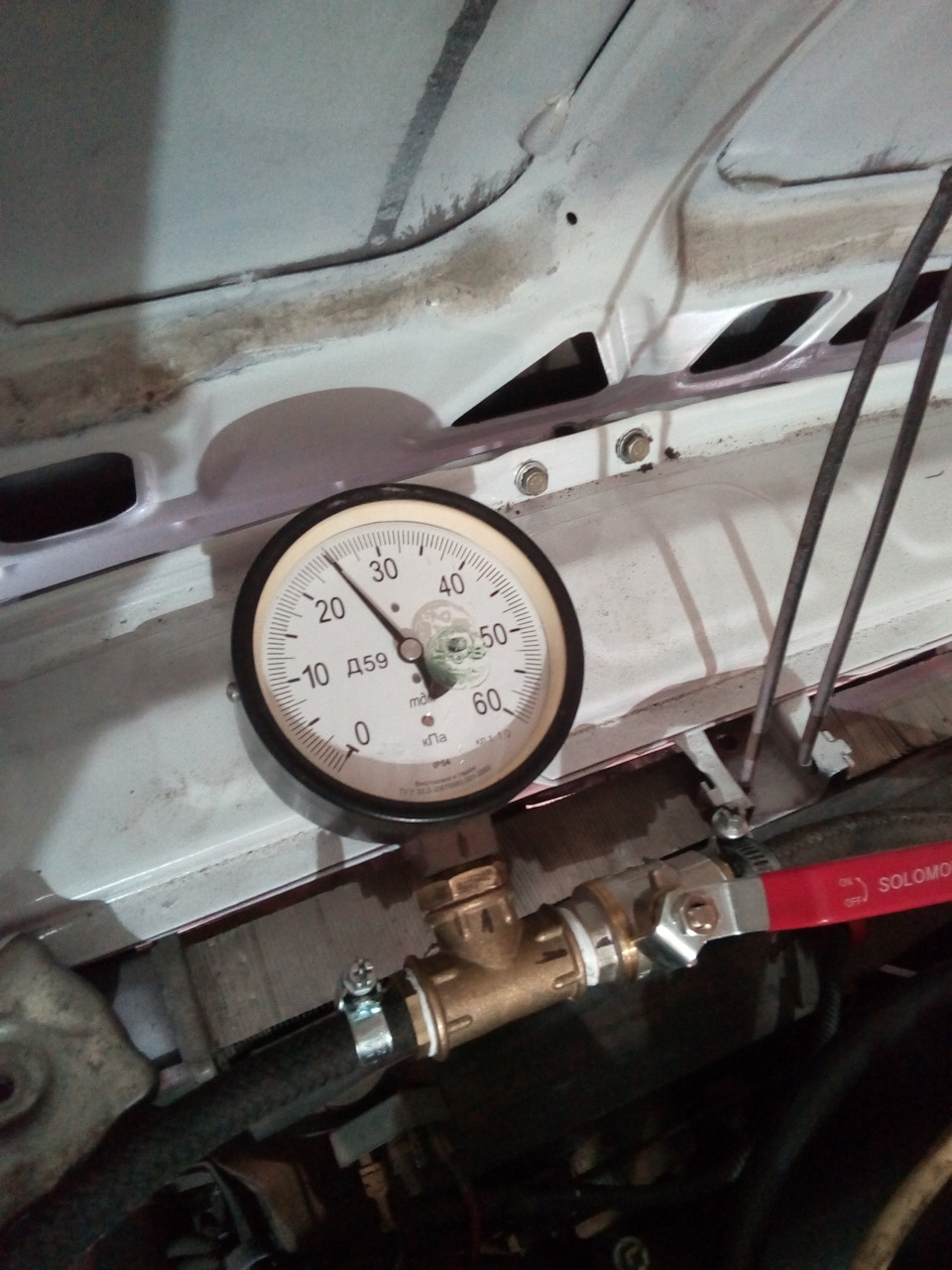

6.- перевіряємо манометром на працюючому двигуні
7.- та радіємо
принципова гідравлічна схема
ну власне фотки.
Якщо не ясно то запитуйте.
Коментарі9
Так девайси класні, але не по кишені, а тут за наявності знайомого фрезерувальника та прямих рук отримуємо робочий регулятор
В принципі, якщо хочеться, красиво, тобто спецдевайси, саме під електробензанасоси, для карбів ... Тільки, як би, не бюджетно ... Так що, тема в СТ, доступно-робоча ... www.dellorto.co.uk/produc …ure-regulators-and-parts/
До чого такі складності і зайві деталі під капотом? перед тим як перейти на інжектор, більше року їздив з інжекторним баком(з насосом природно), обернено природно довелося прокласти, карбюратор озон, перед ним ставимо трійник з магазину єдине оловом ...
Мені здається чи твоєї думки що і як ставити ні хто не питав?
Ти запитуєш чи стверджуєш? автор виклав своє нововведення на показ у публічну мережу, я поставив у повні логічне питання, в чому проблема? і взагалі ти що голова автора, що говорить? (ось тут дійсно тебе ніхто не питав!)
Автор виклав свої праці не для того, щоб хтось вирішив розповісти про свій випадок, або тобі нікому показати і розповісти про свої роботи? Я вважаю що якщо є що сказати про описану тему, доповни автора.
Якщо виклав, значить обговорюємо, ось я його і доповнив своїм рішенням, тобі це байки?..тоді спи ...
Це не складності, а вирішення питання переливання палива, я вирішив його так, ти вирішив інакше, читачі нехай самі вибирають як їм вчинити у вирішенні такої проблеми
Заспокойтеся я не претендую на вашу розробку, просто не треба ускладнювати прості речі! я відкрив цей пост, побачив креслення, фрезерні роботи, манометри, крани, хомути, шланги, цей насос який завжди гуде на лонжероні, ... але це все і розробити план...
