Колгоспим ГБО ч.1: Рівень газу в прибирання

Оскільки не подобається мені стороннє тіло у вигляді кнопки ГБО, тай з-за керма її погано видно, та й просто погана голова рукамспокою… і т.Д. Інтегрувати все, щоб виглядало максимально штатно.вирішив:чим я гірший? ) У результаті був куплений датчик рівня газудвоконтактний (0-90ом), реле 5ти контактне, купарезисторів/з'єднувачів для проводів/роз'ємів і іншої дрібниці

В омезі ДУТ має опір від ~50ом (повний) до ~300ом (порожній). 90омдатчик. Розбираємо датчик Випаяв усі рідні резистори, припаяв упершій версії проводу замість них, щоб можна було більш оперативнозмінювати резистори поза корпусом датчика.

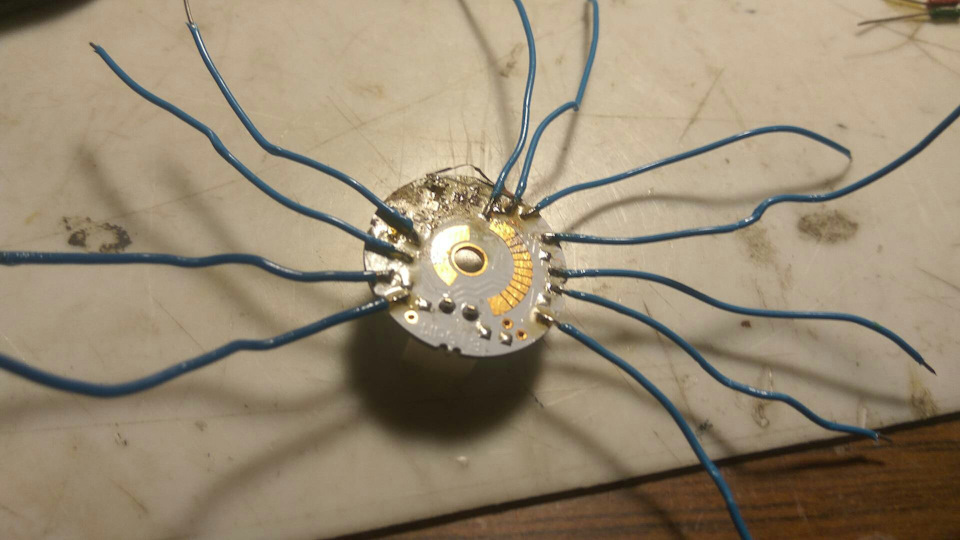

Страшні дроти (потім переробив)

Підключав послідовно резистори ~20-24 Ома, щоб отримати заповітні50-300ом у робочому діапазоні

> Робітничий процес

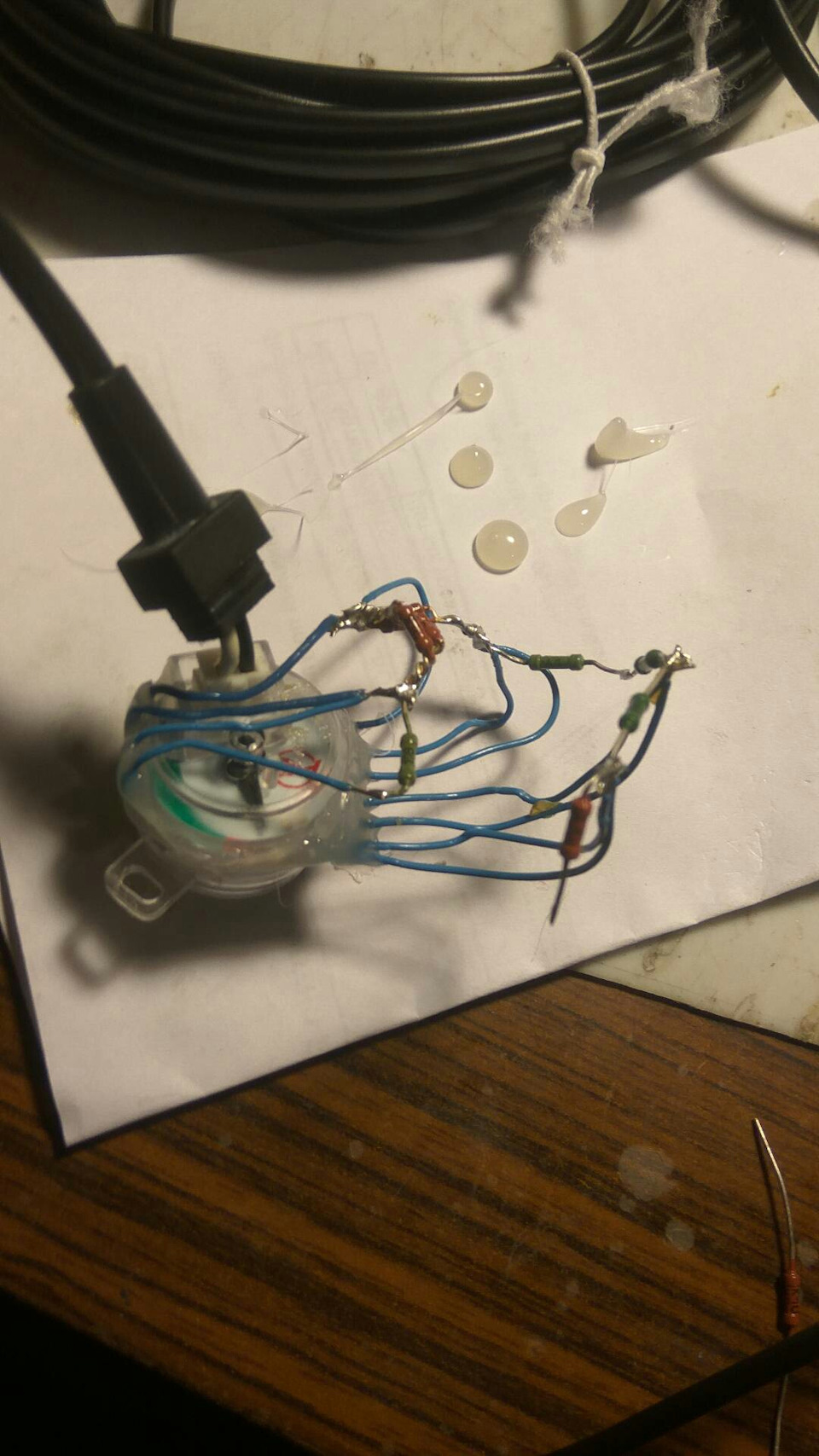

Потім зібрав датчик і вийшло таке неподобство:

Жах
Красуню ще наведемо, спробуємо підключити.
/>

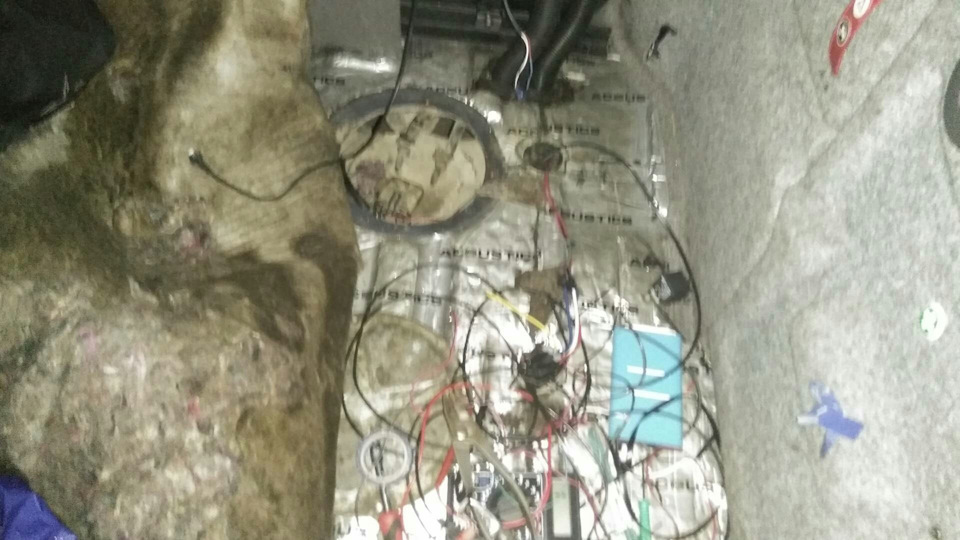

Знайшов сигнальний провід з ДУТ в роз'єм на корпусі бензобака.Вивів його в багажник. Датчик рівня газу розмістив на своємуштатному місці, прокинув нові дроти (на два контакти, вивів поручіз сигнальним провід ДУТ'а, проводку на 3 контакти прибрав).реле
Робочий процес

Таким чином, при роботі на бензині (мультиклапан закритий) наприладку йдуть показання датчика рівня бензину, при роботі на газі— газу.

Все зібрав, перевірив — зазнав фіаско, одразу двічі:
1. Корпус датчика рівня газу можна прокручувати на корпусімультиклапану, таким чином калібруючи його. Я, хоч і зібрав датчику такому положенні, як було, отримав свідчення повного балона прифактично напівпорожньому балоні, а регулювати вже нікуди:2. У омезісвідчення стрілки на прибиранні, схоже, проходять через якийсьмозок і при різкій зміні рівня палива не реагують взагалі ніяк :).Таким чином, при перемиканні з бензину на газ або назад, стрілкадуже плавно переміщатиметься і займає це у неї близько 5 хвилин :).При цьому, якщо обірвати ланцюг на датчик і секунд через 5відновити, то показує відразу правдиві значення. Потім кілька разівперепаював датчик, потім убив його та купив ще один. Погравшисьсупротивами, нарешті зібрав акуратно і правильно

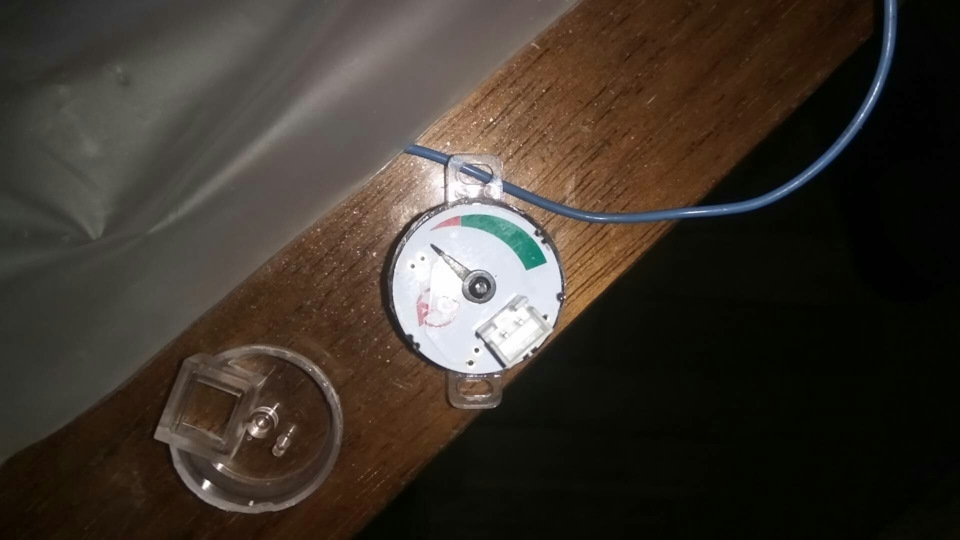

Готовий варіант

У такому вигляді підключив і поїздив кілька днів. Все працює :)На бензині – показання бензину, на газі – газу. Показує доситьточно і навіть можна орієнтуватися, я задоволений :) Тепер непотрібно дивитися на кнопку ГБО, щоб дізнатися залишок газу, адостатньо поглянути на штатний прилад. Щоправда, цього не поки щоскажеш про індикацію виду палива… :)
