Задумка була ще з початку заміни торпеди та встановлення новоїприладки від 3110.
На шкалах відразу замовляв потрібні для цього додаткові значки.

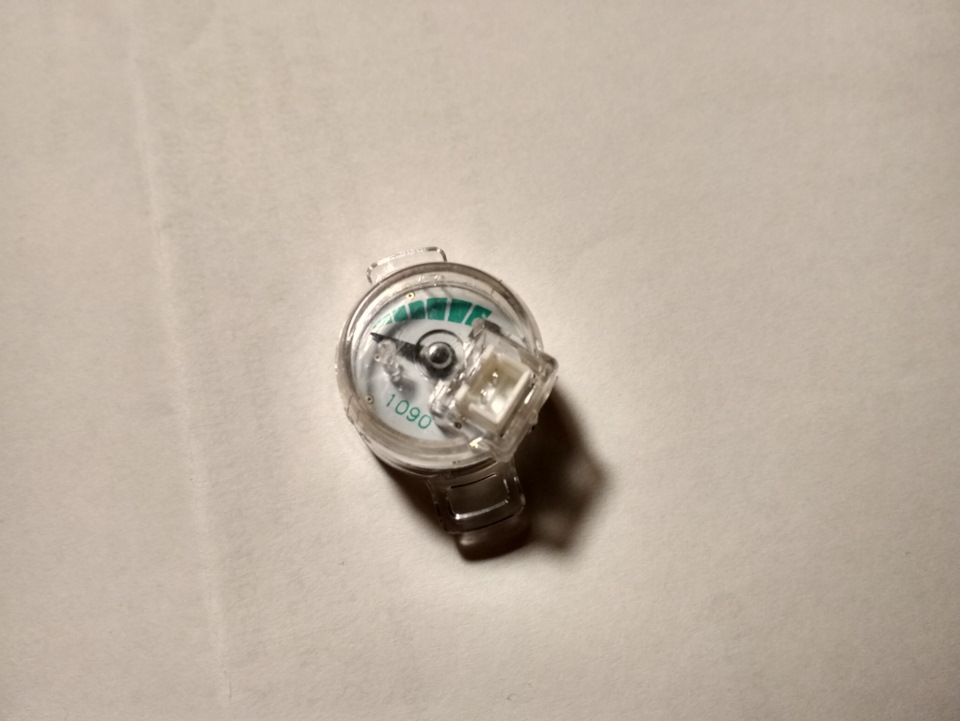

Вся задумка робилася протягом певного часу, коли до цього доходилируки. За контактами.
Потому розділив покажчик рівня бензину в приборці на цю кількістьпоказань, у мене їх 11, після цього за допомогою змінного резистората мультиметра заміряв опір на кожній позначці з 11.

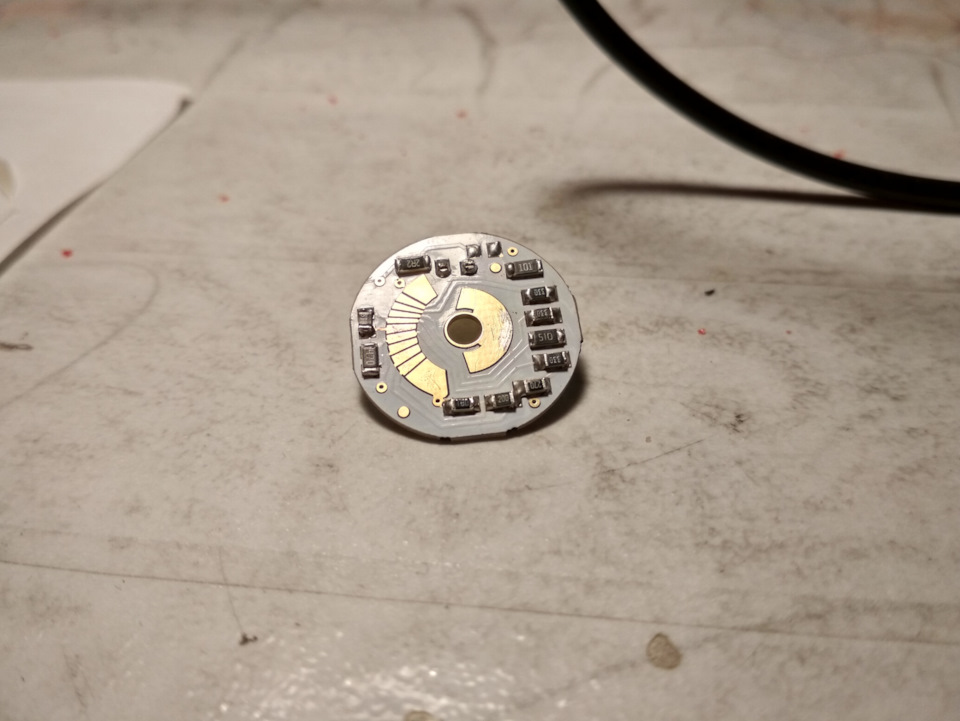

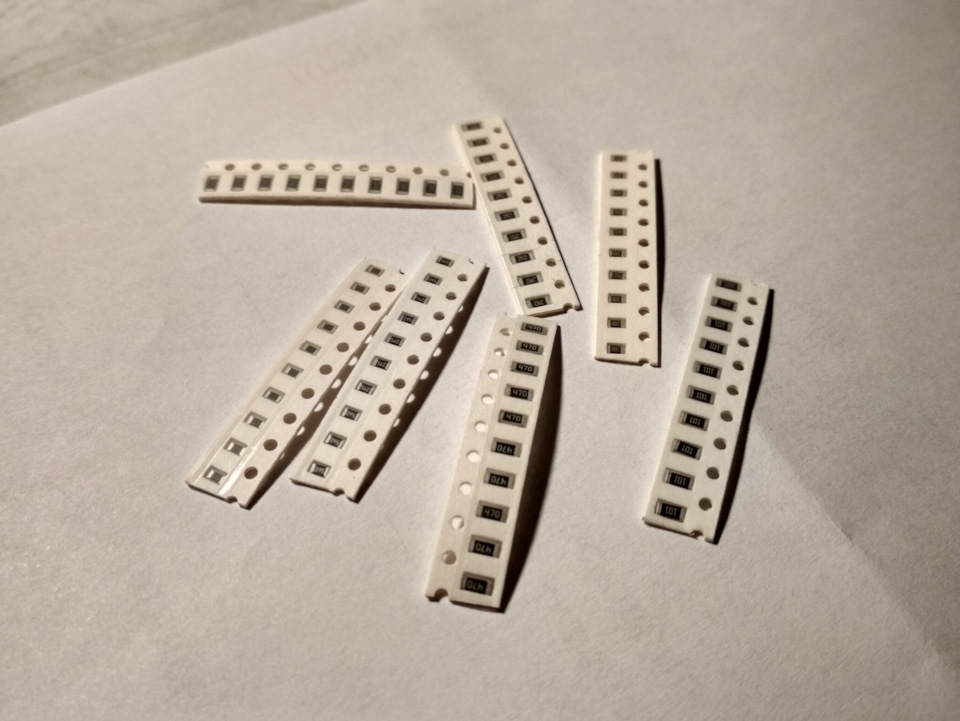

З отриманих даних порахував якісь потрібні резистори, купив всенеобхідне і на платі все спаяв, ще зробив висновок з крайньогоконтакту (мінімальна кількість палива) який піде на лампочку черездіод.
Залишилося тільки об'єднати показання бензу та газу)
Для цього я використовував два реле, одне перемикає показанняпалива, друге на лампочку.
Харчування реле взяв з блоку перемикання газ/бенз.

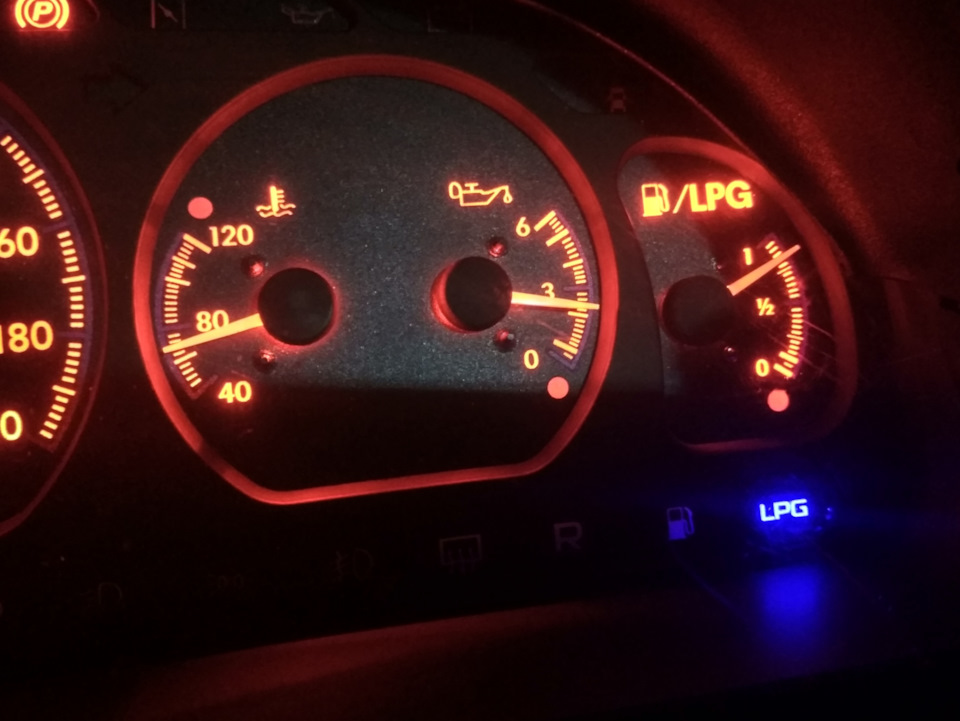

Тепер при роботі на газі на приладку горить значок LPG, покажчикпоказує рівень газу, і лампочка загориться якщо газ будезакінчуватися)
/>
Під час роботи на бензі, відповідно горить значок і покажчикпоказує рівень бензу.
Коментарі14
А на 4 поколінні гбо можна так зробити?
Це залежить не від покоління гбо, а від балона і який там датчик стоїть, думаю на будь-який балон можна зробити
Бує так, що всередині балона датчик глючить, і не вірно показує ці діоди. А якщо це не в баку буде, а глючить показник рівня? У мене так, показує повний бак, а реально майже немає газу. А буває показує нормально .Взагалі задум нормальна, сам теж коли...

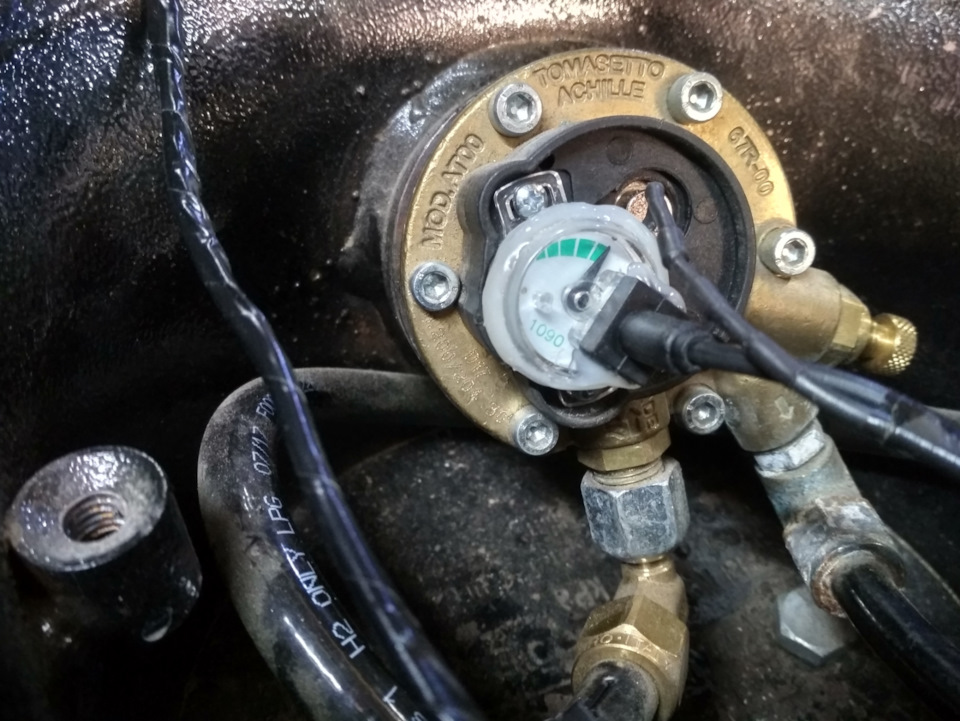

Всередині балона тільки поплавець і магніт, а глючити може зовнішній покажчик. У мене зараз все показує правильно
Та я про майбутні глюки)
Будуть глюки, усуватимемо)
Гбо 4 покоління варте?
2-е на карбюраторі
У мене спосіб підхопив?
До речі ні, хоча в тебе теж нір описано, спочатку побачив як на шоху чувак поставив і загорівся такою ідеєю)
Ну він там здається на мікросхемі збирав. Цей варіант мені здався дещо складним, та й у наявності не було деяких комплектуючих. Тому вирішив чим простіше тим надійніше. Так, до речі, місяць тому мій датчик почав барахлити, стрілка в дорозі різко почи...
Той варіант, який мені зустрівся, теж був чисто на резисторах, з мікросхемою я б теж не зв'язувався))
Краще б ти зробив індикацію роботи на бензині, а не на газі… весь час непотрібна індикація ока мозолить
Вона крайня і тому взагалі не заважає, за бажання її можна відключити і залишити тільки індикацію бензину
