І так, розробляючи черговий пристрій звернув увагу на включеннямікросхеми LM 358. По погравшись з нею пару вечорів, спроектувавПРОСТУ схему (за задумом може працювати з будь-якими газовимидатчиками, але треба перевіряти) .Відмінність від попередніхваріантів не потрібен підвищуючий модуль і простіша схема.
Зібрав плату, стендові випробування пройшли нормально, вставлятимув корпус і монтуватиму на авто.
Цей пристрій відображає об'єм у літрах і сигналізує про низькийрівень ГАЗУ в балоні.

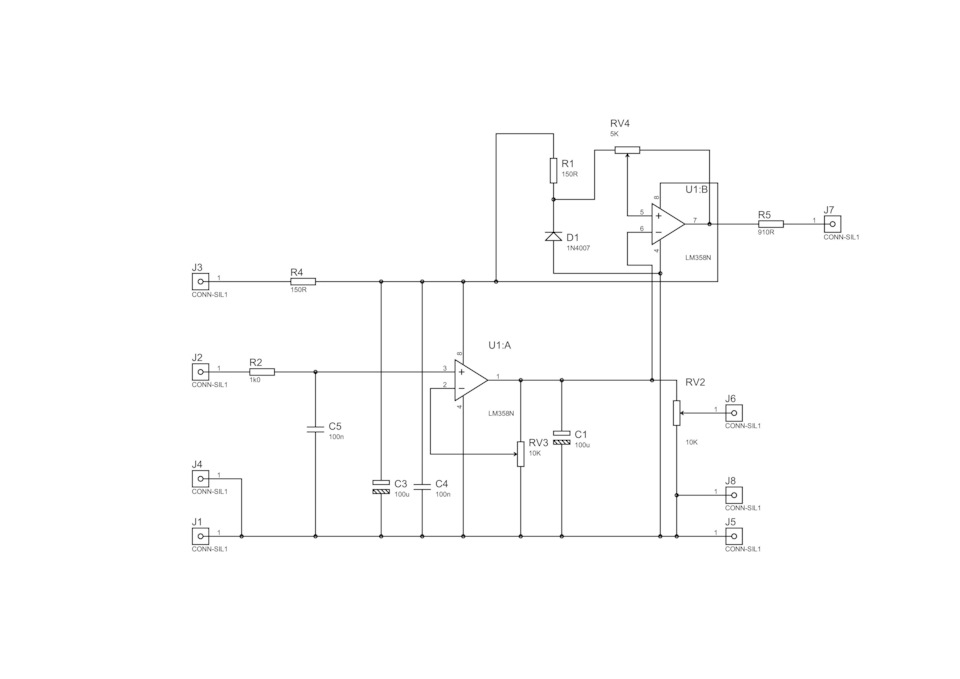

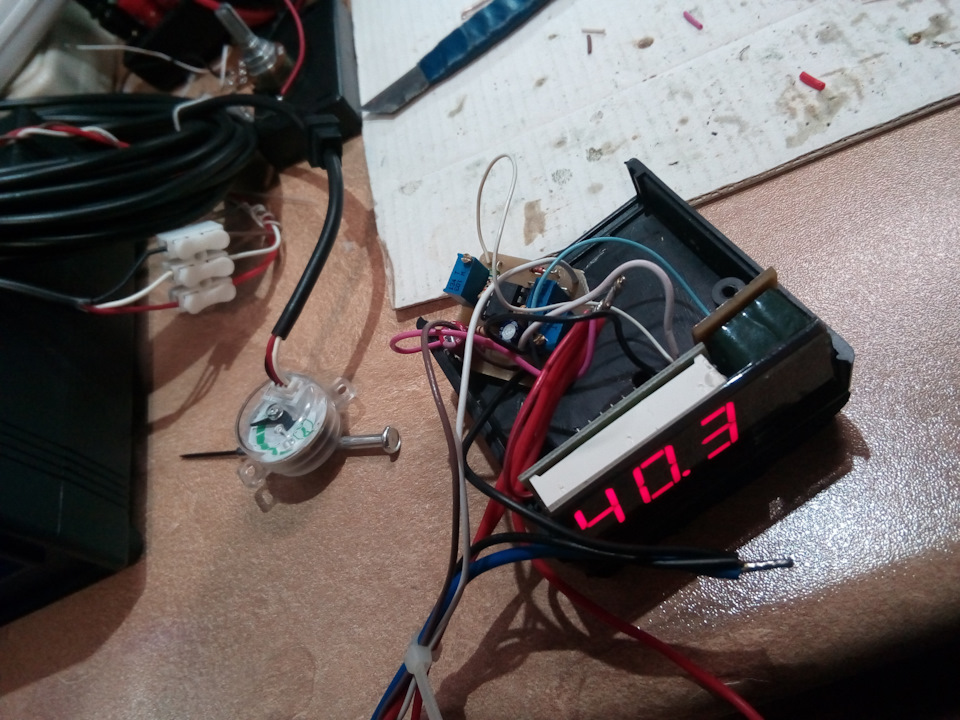

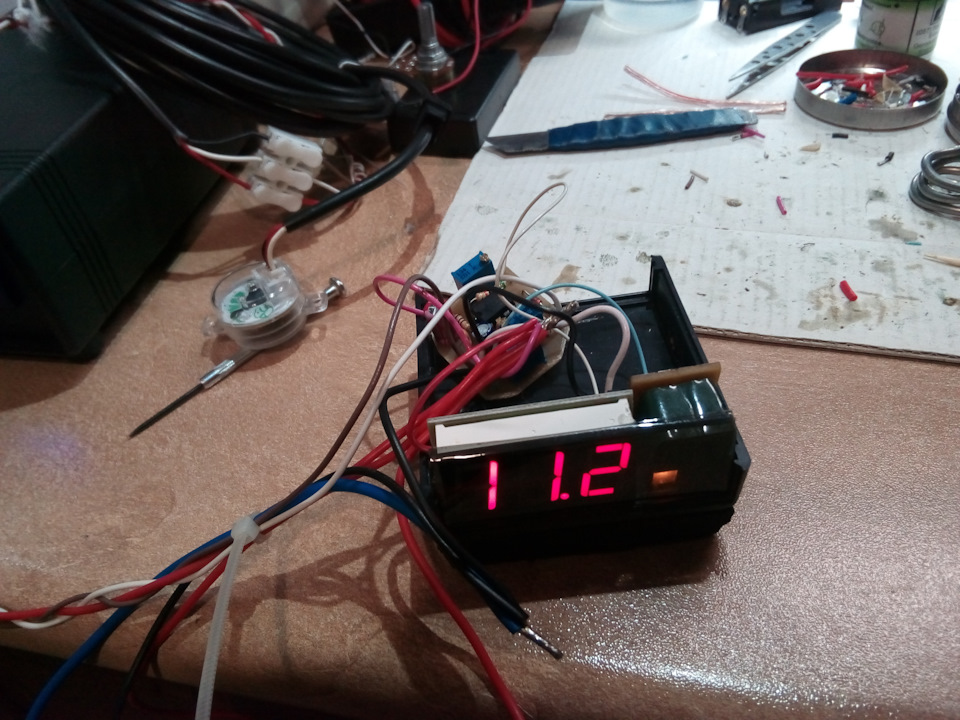

На фотках — схема, повний бак, і 10 Л у баку горить світлодіодзалишку газу
Комплектуючі:
1-Датчик AS WPGH-1 вихідний сигнал 0, 8-4, 5V
2- Цифровий вольтметр постійної напруги (вимір до ) 100 V
> 3- Проста схемка
як випаде вільна хвилинка розпишу підключення та налаштування
26, 03, 21 сьогодні попередньо зібрав все до купи, повнийбак горить лампочка резерв почав правити документацію, для того щобце міг спаяти людина, яка хоч як то вміє тримати паяльник, післявилизування, непотрібні фотки будуть видалені, залишаться тількиправильні.

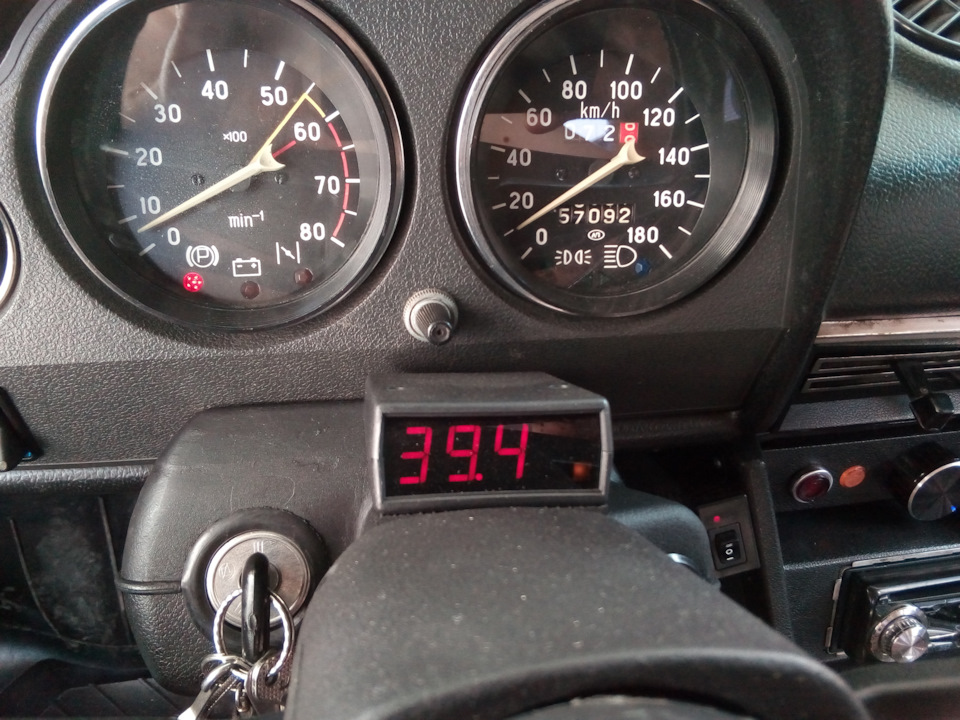

Усім привіт ось і посів індикатор своє місце в машині
встановлений індикатор рівня газу
Коментарі2
Зі стандартним датчиком на два контакти немає схеми?
за теорією можна, треба пробувати, схемку на двопровідний датчик зараз викладу резистор R1 і R2 треба підбирати
