Ремонт приводної шестерні редуктора склоочисника ВАЗ класика

Настала осінь, настав час готувати машину до осінні — зимовихтурбот. Включив днями двірники — а вони завмерли на склі.Примерзли, гадаю, справу морозним ранком. Тримав двірник рукою впіднятому стані — спроби обертатися відчуваю, а моменту на двірникудля провороту не вистачає... І на всіх режимах перемикача такакартина. Чи двигун чомусь повну потужність не розвиває.Забрався підкапот, намацав кулісу приводу трапеції, спробував пальцями їїпокрутити.Вертується вручну, з прослизом.

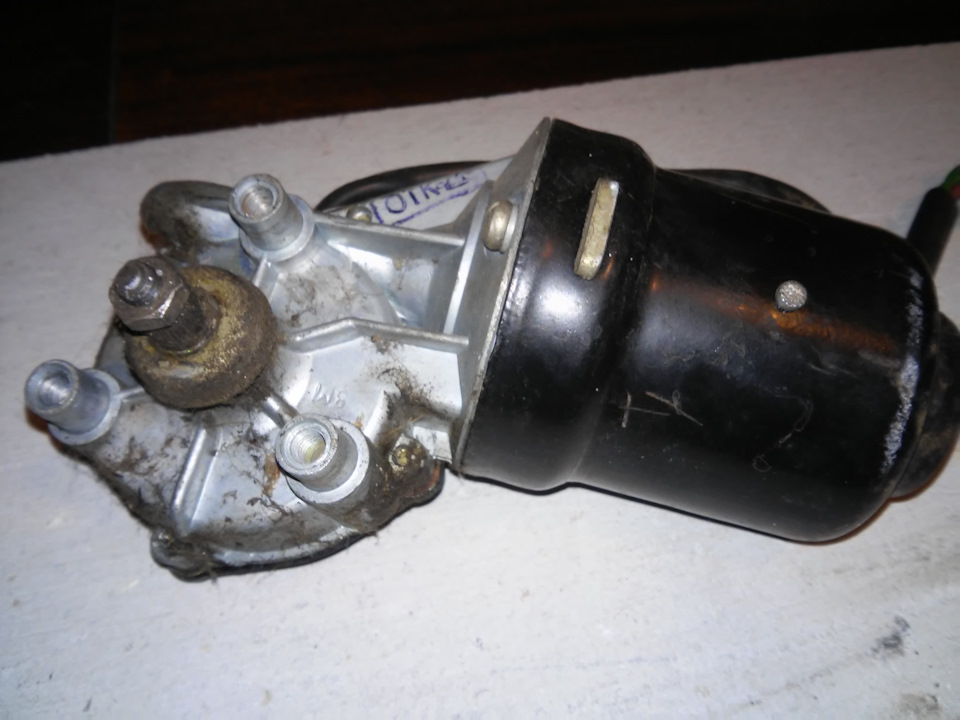

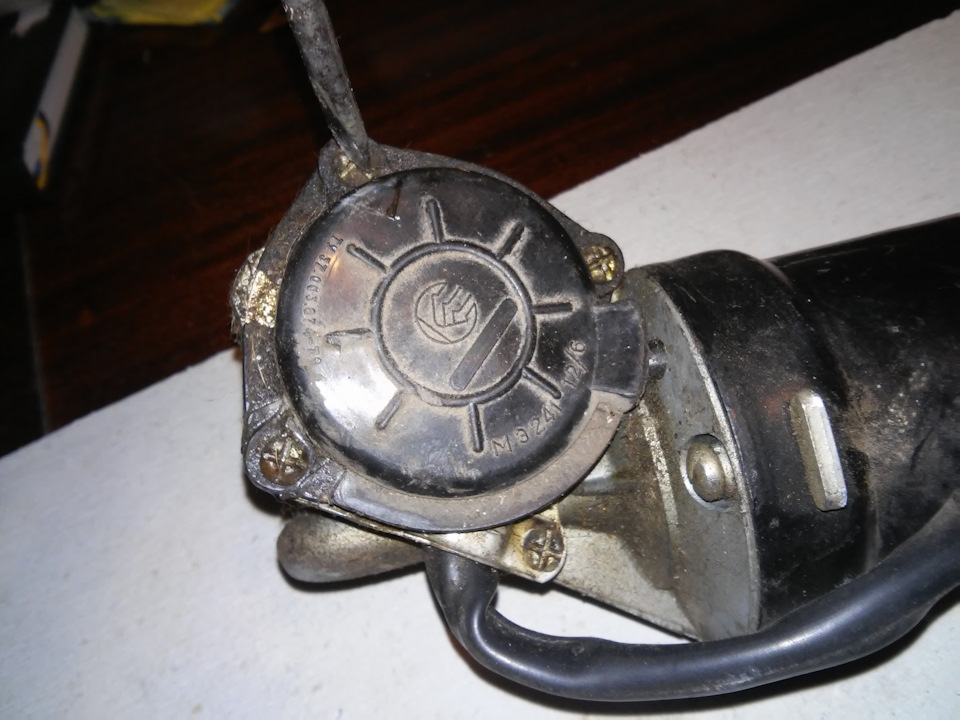

Що ж, за справу... Зняв по мурзилці привід і трапецію.

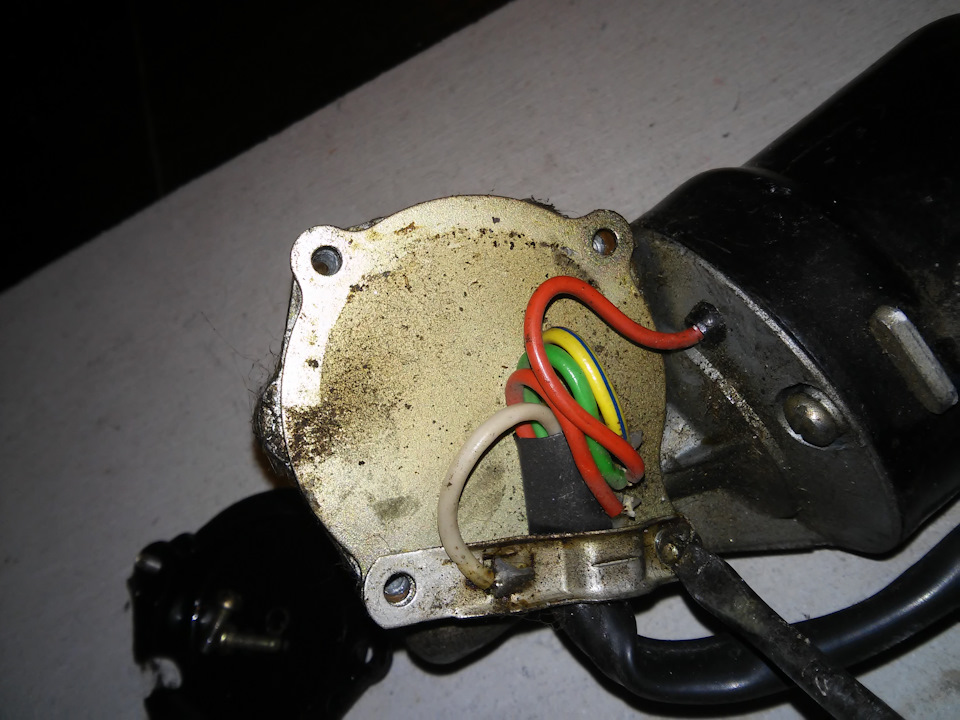

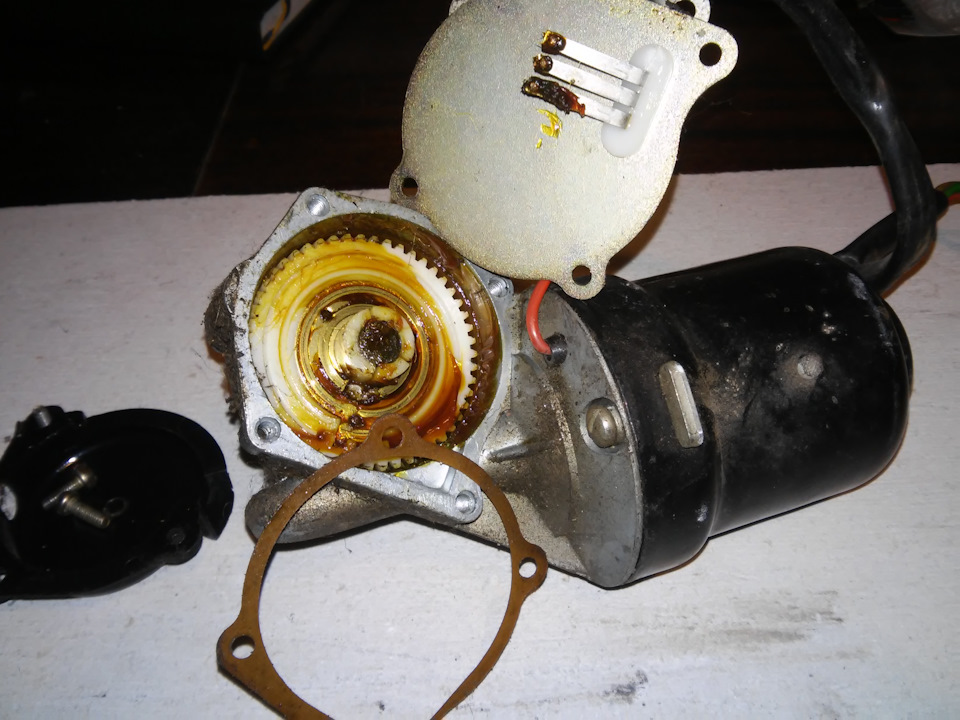

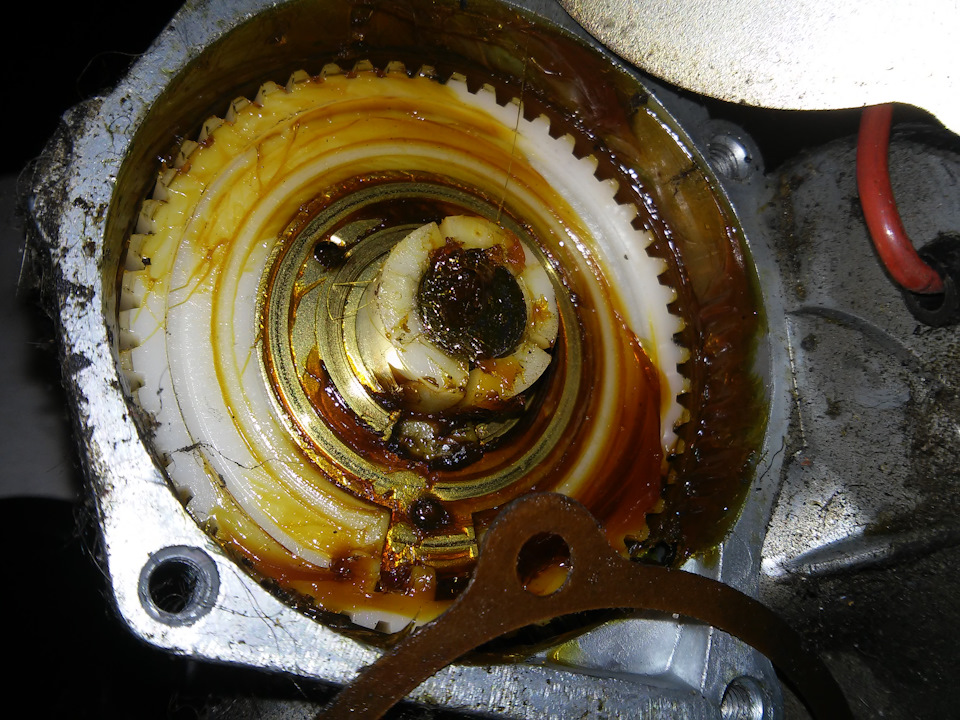

Зняв привід і на операційний стіл його, на розтин. Пластмасовукришку, зняв її, Акуратно, тому що під нею тонка олітова прокладка.Побачив, що вихідному валу з капролонової шестернею прийшовгаплік:сам вал влитий у шестірню, і ось ця шестерня ( її місцекріплення валу) у кількох місцях тріснула.

Вал досить вільно провертається в шестірні.
Інет дав просте рішення — заміна редуктора. Але! Сам редуктор новийгривнею 300 коштує, бу на ринку або по інету на 100 грн дешевше ...Може, можна було знайти саму шестірню, але малювати по магазинахособливого бажання немає. На ринок їхати – 3 години втратити. Та йкумекати над доопрацюванням шестерні (як тутhttps://megadriver.org/cars, дякую автору за поради) особливо нехочеться. Ну, і як щодо повозитися? br/>
Для початку витягую шестірню.

Знімаю стопорне пружинне кільце з валу,
потім знімаю кришку.
> Обережно, під нею сталева і олітова шайби та гумовеколечко.
Відмиваю в ацетоні шестерню, розглядаю дефекти. Не вийшло, нестискаються. Гаразд, і так відремонтуємо.
Затиснув вал через ганчірочку (щоб не пошкодити посадкову поверхнювалу) у лещатах, покрутив шестірню. Було помітно, як під часпрокручування тріснуті частини пластмаси розходяться — сходяться.Значить, усередині на валу є щось на кшталт квадратів або лисок.Знайшов вихідне положення (ширина тріщин стала найменшою).
Прийнято рішення зафіксувати тріснуті частини пластмаси дротом (аботрубкою тонкостінною — якщо знайдете відповідного діаметра), залититріщини і хвостовик валу епоксидкою.Для передачі моменту відшестірні на вал спочатку думав просвердлити отвір через пластмасувпоперек валу (була така думка), але спробувавши хвостовик натвердість, відмовився - прижарений вал точно. Вручну дрилем тількипоб'ю всю шестерню. Підійдемо з іншого кінця.

Болгаркою роблю кілька пропилів через хвостовик валу і пластмасушестерні, акурат по тріщинах на глибину приблизно половину аботрохи більше висоти пластмасового хвостовика (приблизно 5 мм )

Не забувати знежирити місце заливання, наприклад, ацетоном.
Я для фіксації використовував тонку (0, 8 мм) сталеву профолоку віделектричної гофротрубки . Вона виявилася для намотування дужепружна, нічого, відпалив дріт і вона перестала випендрюватися :-).. Мотав щільно, виток до витка, чим щільніше — тим краще.
/p>
У пропили заклав відкушені шматочки цвяхів (для передачі крутногомоменту 1, 96 Н•м). Звичайно, знежирені. Чим більше ацетону — тимкраще пристане епоксидка. Малярним скотчем зробив ванну дляепоксидки. Епоксидка, незважаючи на свою в'язкість, дуже текучасубстанція. Для герметизації ванни в нижній частині поклав шарвідібраного у сина пластиліну. Розвів епоксидку і залив ванну. Якщоє можливість, непогано було б додати в епоксидку трохипластифікатора (універсальний пластифікатор — дибутилфталат ДБФ).епоксидки знімаємо скотч, радіємо, що текуча епоксидка залила всітріщини, зазори між витками дроту, болгарином надаємо форму нашійзаливці. Перевіряємо, чи немає де на латунній платівці слідівепоксидки або пластиліну, якщо є видаляємо. Радіємо. Висота заливкиу мене вийшла близько 3 мм, зазор між хвостовиком шестерні ікришкою редуктора міліметрів 5. Збираємо редуктор у зворотномупорядку.
Разом:витрачено 1 годину часу (у сумі за 2 дні), 50 грам ацетону, 10 грам епоксидки.
