Сподіваюся, цей матеріал комусь допоможе більше, ніж фоткипомитих машин, яких розплодилося надмірно.

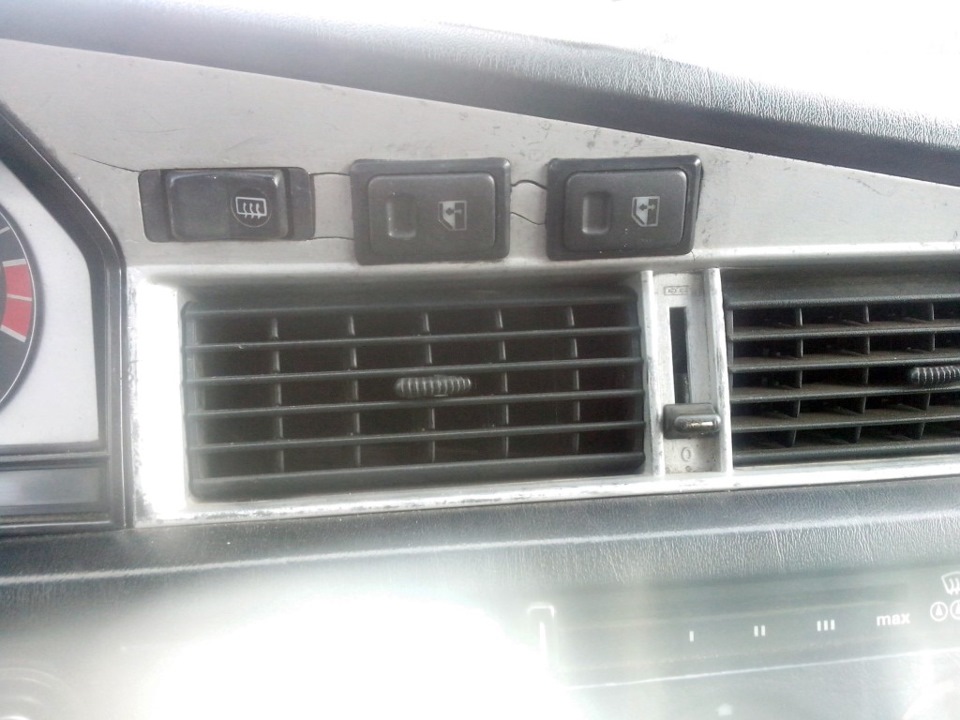

Почалося все з того, що захотілося прибрати відвертий колгоспкнопок ЕСП, залишений попередніми господарями та перенести кнопкисклопідйомника на дерево КПП:
Такі кнопки я бачив у магазині для Жигулів
Мало того, що одна не працювала, так і для включення другоїпотрібно було докладати таких зусиль, що пластик "вітрила"потріскався.У чомусь я розумію горе-інсталяторів, простіше такпоставити, ніж знімати бороду, вести проводку і різатидерев'янку.
/>

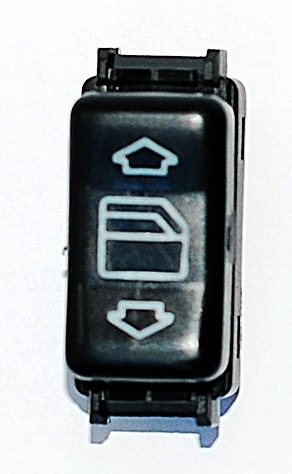

Спершу замовив по незнанню післярестайлові кнопки, які не маютьбортів по краях і для їх встановлення потрібно шукати ще йгніздо:

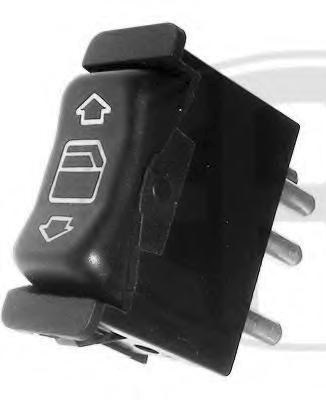

А це правильна кнопка:
Вирішивши, що правильні кнопки докуплю пізніше, поки почав ізнайскладнішого — проводки. Не описуватиму, як знімав бороду такожух КПП — це описано неодноразово. Крім проводки кнопки, кинув щедва дроти (сигнал і живлення) на електроантену, щоб потім незайматися поганою роботою. Відповідну частину роз'ємів дляпіслярестайлової кнопки можна взяти від спалених комп'ютернихблоків живлення, а саме, акуратно підігнувши голкою вусикивсередину, вийняти з таких ось молексів:Насаджуються вони простошикарно, за відсутністю термозбіжної трубки обмотав кожен роз'ємпростою ізолентою, вийшло не гірше. Плюс із такими проводами добрепрацювати, вони досить тонкі, але не надмірно. А ще роз'єм вжеобтиснутий проводами, так що не треба морочитися з пайкою. Алепісля того, як вся проводка була підключена і прийшли дорестайловікнопки, на мене чекав жорстокий облом під назвою діаметрвисновків. На дорестайловій кнопці висновки виявилися товщиноюв півтора-два рази більшими, тому зроблені мною "мами" для рестайлуне підходили. Мені пощастило, що колись замовив усю підмоторнупроводку, яка прийшла не до карбюратора, а до інжектора, томувалялася без діла. Швидко розтрощив роз'єм, що йде на блокуправління і, -ура! -, Фішки по діаметру підійшли один в один. Як утакій ситуації викручуватись іншим охочим, навіть уявити не можу.Швидко перепідключив проводку, і залишилося тільки все це вдягнутина правильні висновки. Розпинування, це взагалі окрема пісня. Умережі є достатньо схем бортового проведення наших 190-х, алежодної, де все це показувалося " пальцями " . Тому уявляю вам своєтворіння, зроблене за півгодини у Ворді та Паїнті :)

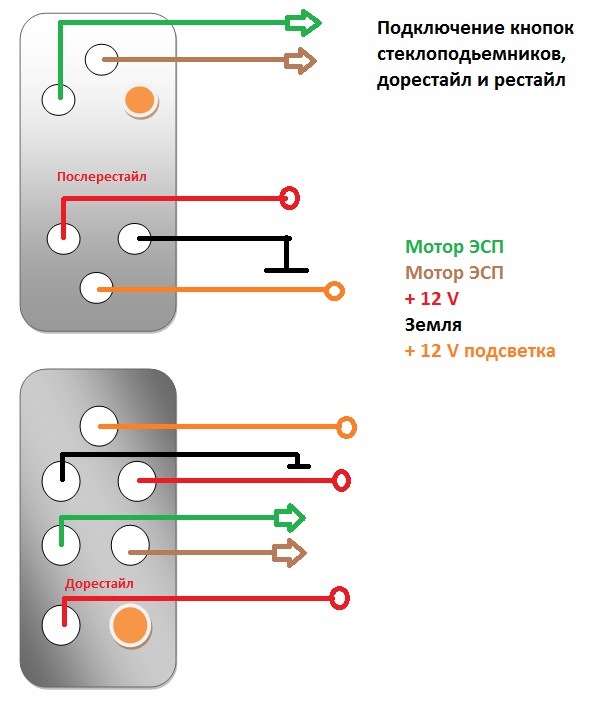

Розпинування кнопок склопідйомників
З цією схемою підключення не зайняло багато часу, тому уявляю вамкінцевий результат :)
Кінець - справі вінець
Всім дякую, всім поки ))






Коментарі13
А звідки проводку тягли?
Вітрило так зване відновили? Пишіть якщо що ;)
Мегакрута інфа. Але є питання. При прокликанні тестером у мене червоний провід і жовтощелений постійно замкнуті. А при натисканні кнопки вниз замикається жовто-зелений і коричневий. Кнопки швах або я щось не розумію?
Дякую за інфу про піни з Молекса для рестайлових кнопок. На свій 124-й електрошторку підключатиму
Я правильно зрозумів, що в схемі зелений мотор есп це +, а бежевий мотор есп це -?
Неправильно. Там полярність змінюється залежно від натискання кнопки, тому вона й не вказана. Буде крутитися не в той бік — міняєш місцями дроти і все.
зрозумів спасибі)
Подобається есп, але так морочитися не хочеться) Забавно спостерігати за людьми, які сідають до мене в машину і намагаються опустити скло на обличчях вираз начебто роблять щось непідсильне))
Я б і не морочився, але у мене спереду тільки вікно водія відкривалося, дружина влітку дуже незадоволена була )) Ручки вже зняли.
молодець! теж хочу провести склопідйомники
Якраз у тему, хочу собі ЕСП ставити. А де кноки замовляв?
У www.real-avto.com.ua, ціни нижче exist.Номерки 1268206310 і 1268206210 дорестайл
Дуже дякую)
