Нарешті дійшла черга до встановлення зумеру не вимкненихгабаритних вогнів. Для встановлення потрібно:

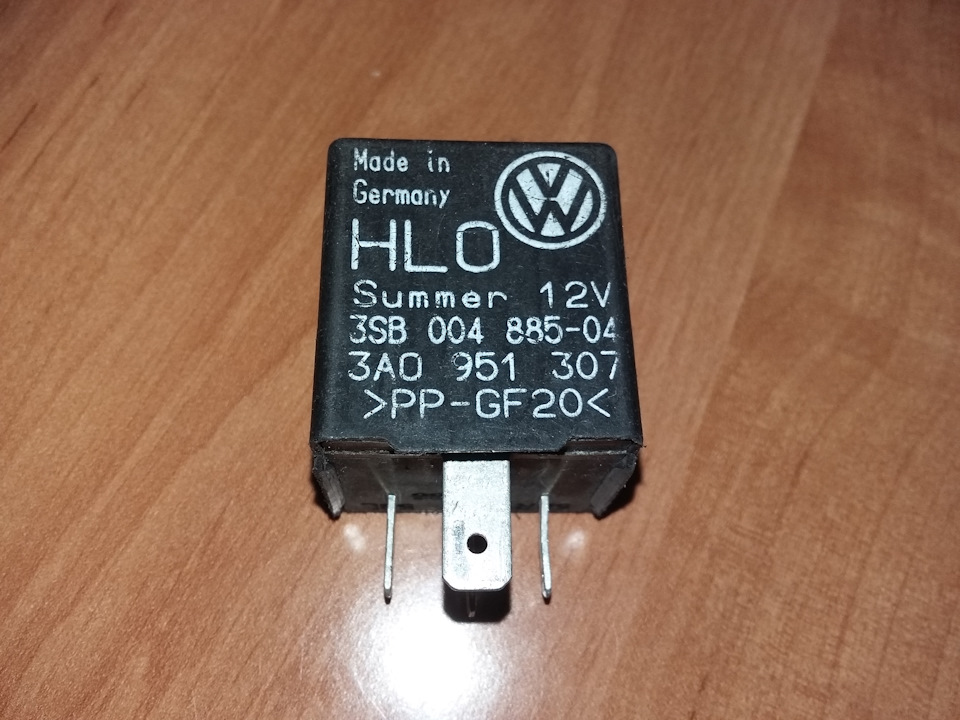

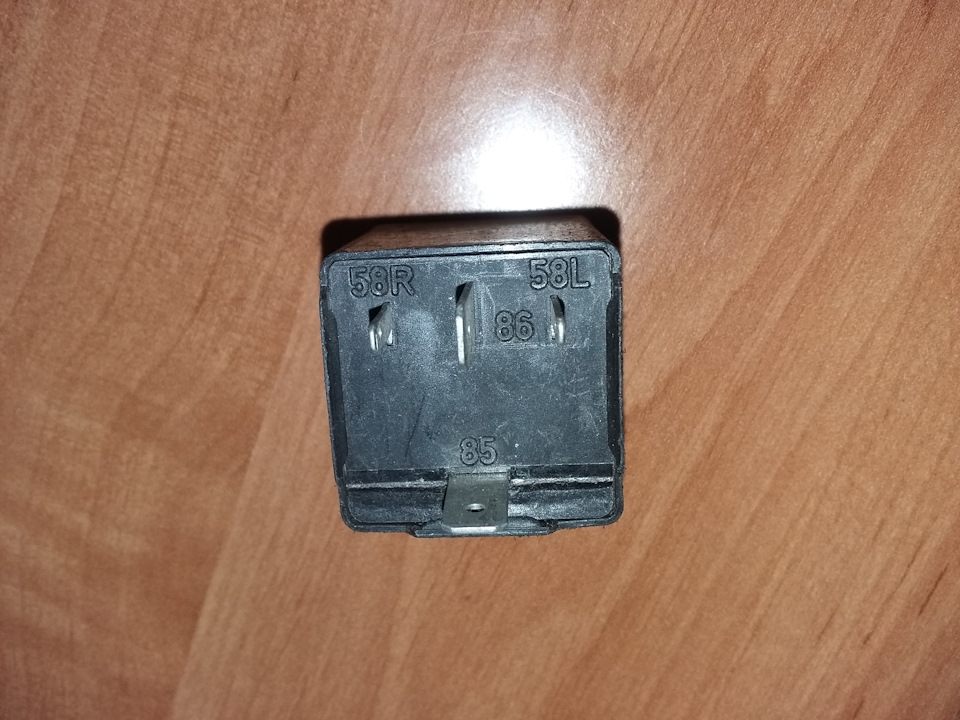

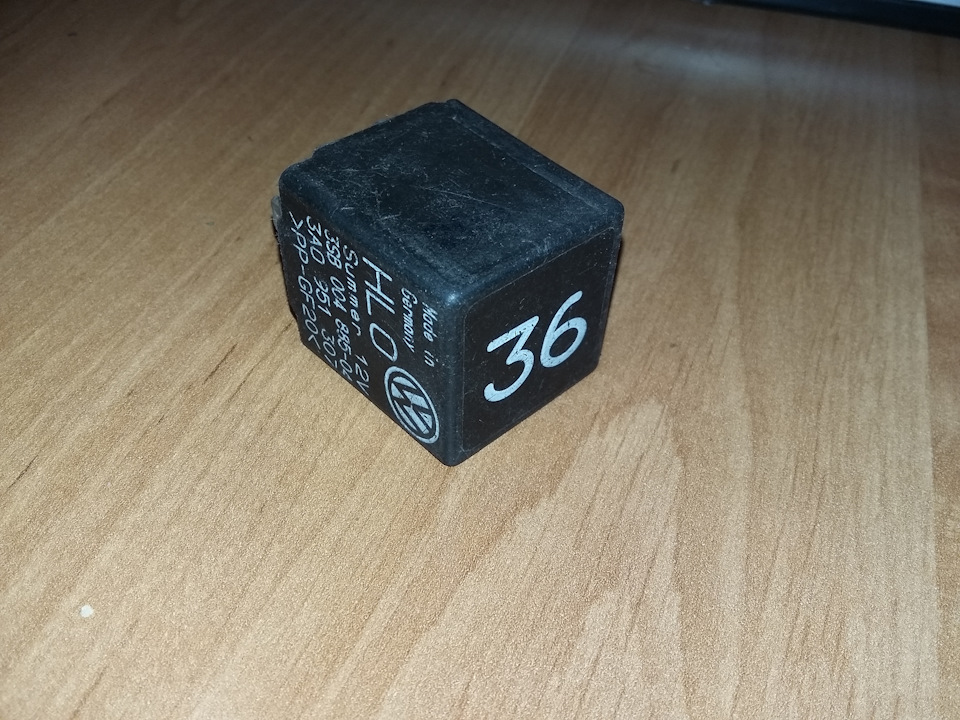

— реле під номером "36";

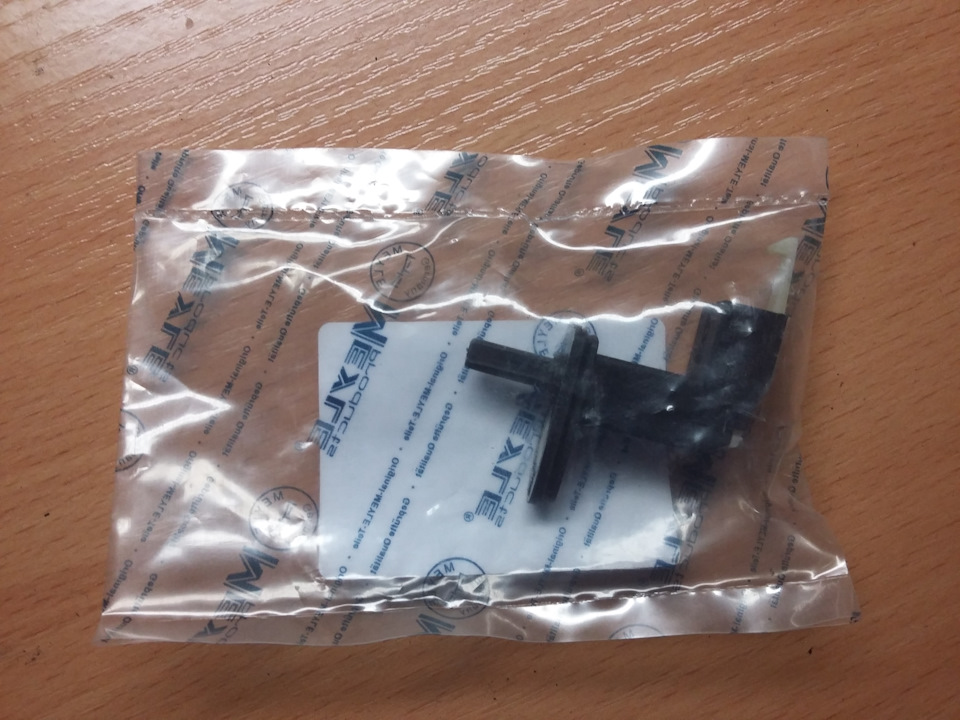

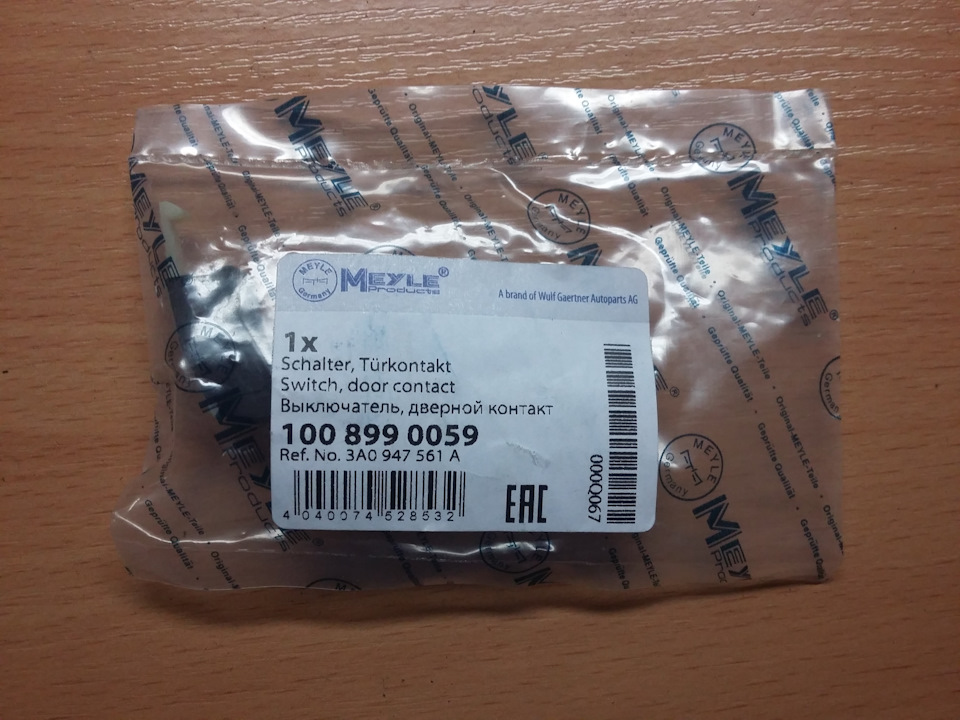

— кінцевик дверей водія на два контакти (купував фірмиMayle (100 899 0059), коштує не дорого і вже кілька років працюєвідмінно); запобіжників (піни бувають великі і маленькі, нампотрібні ті що поменше); контакту кінцевика дверей; - провідблизько 1, 5 метра.
Знімаємо пластик біля блоку запобіжників, від'єднуємо дві фіксуючізасувки, які тримають блок запобіжників і максимально, на скількице можливо дістаємо блок. Блоку, для цього потрібно зрушитифіксатор, інакше їх не дістати. Виймаємо фішку під літерою "L", внеї потрібно вставити заздалегідь підготовлені піни в контакти підномером L3 і L4. Далі дістаємо фішку під буквою K (вона сусідня) ітам знаходимо два дроти під номером К2 і К3 (ці дроти відповідаютьза задній лівий і правий габарит) до них припаюємо дроти якіми виставляли у фішку під буквою К (не важливо який провідкуди припаювати), виходить наступне :
L3 з'єднуємо з К2
L4 з'єднуємо з К3
Далі вставляємо у фішку під номером L третій пін контакт L2. Цейпровід буде найдовшим, його потрібно вести до кінцевика дверейводія. Потрібно зняти пластикову накладку порога і відкрутитиремінь безпеки і зняти облицювання з лівої стійки (інше провід докінцевика не підвести). Яка йшла під накладкою порога. Знімаємопильовик і відкручуємо один гвинт, який тримає кінцевик. У вільнийроз'єм вставляємо маленьку клемку. Далі вставляємо пін у фішку підлітерою H1, в контакт під номером H1/7. Цей провід ведемо допроводів які підходять до замку запалювання і з'єднуємо з проводом, який йде на контакт у контактній групі під літерою S (цепотрібно, щоб зумер не працював коли в замку стоїть ключ).Ставимореле і намагаємося включити габарити при відкритих дверях без ключав замку запалення, повинен спрацювати зумер. Потім пробуємо ізключем, тепер він не повинен працювати. Також перевіряємопаркувальні габарити, в ліву і праву сторону, зумер також повиненспрацювати (без ключа в замку).
p>
PS
На установку пішло 4 години часу.
Коментарі8
Може скажете, чому ключ у запаленні, а зумер пищить. Що дивитися?
Швидше за все провід який йде Н1/7 не підключений до контакту S в замку запалення або цей провід перебитий, потрібно перевірити лінію або можливо він взагалі не підключений. Або зламана контактна група. Спочатку я б перевірив провід. А пищить тільки ...
Тільки водійська якщо відкрита.
Тоді продзвонити провід від контакту H1/7 до роз'ємної контактної групи S якщо провід буде цілий, тоді означає контактна група. А магнітола підключена на пряму або включається тільки коли вставлений ключ у замок запалювання? (Це просто один і той А к...
Магнітола прямо.Контактна група оригінал, і була інша ефект один. Дякую якщо що гляну. Хоча і так не сильно напружує.
У різних комплектаціях авто, стоять різні замки. У мого знайомого, замок з положенням ас, і на автомагнітолі є привід, на якому з'являється плюс за наявності ключа в замку, ключ виймеш, цей плюс повільно йде. У мене бомж версія, такого точно немає.
Потрібна дрібниця ... на 100 проц в кожному авто ... у мене дзвіночок від деу ... 36 купив пізніше - просто лежить на поличці))), дзижчить звичайно противенько)))
Звук не дуже приємний звичайно, але я думав що буде дещо дзижчати)) Так що я задоволений) Думаю що колись він мене виручить, а то у мене було таке що забував вимкнути габарити (вдень), добре що я ненадовго відходив і акумулятор не встиг розрядитися)
