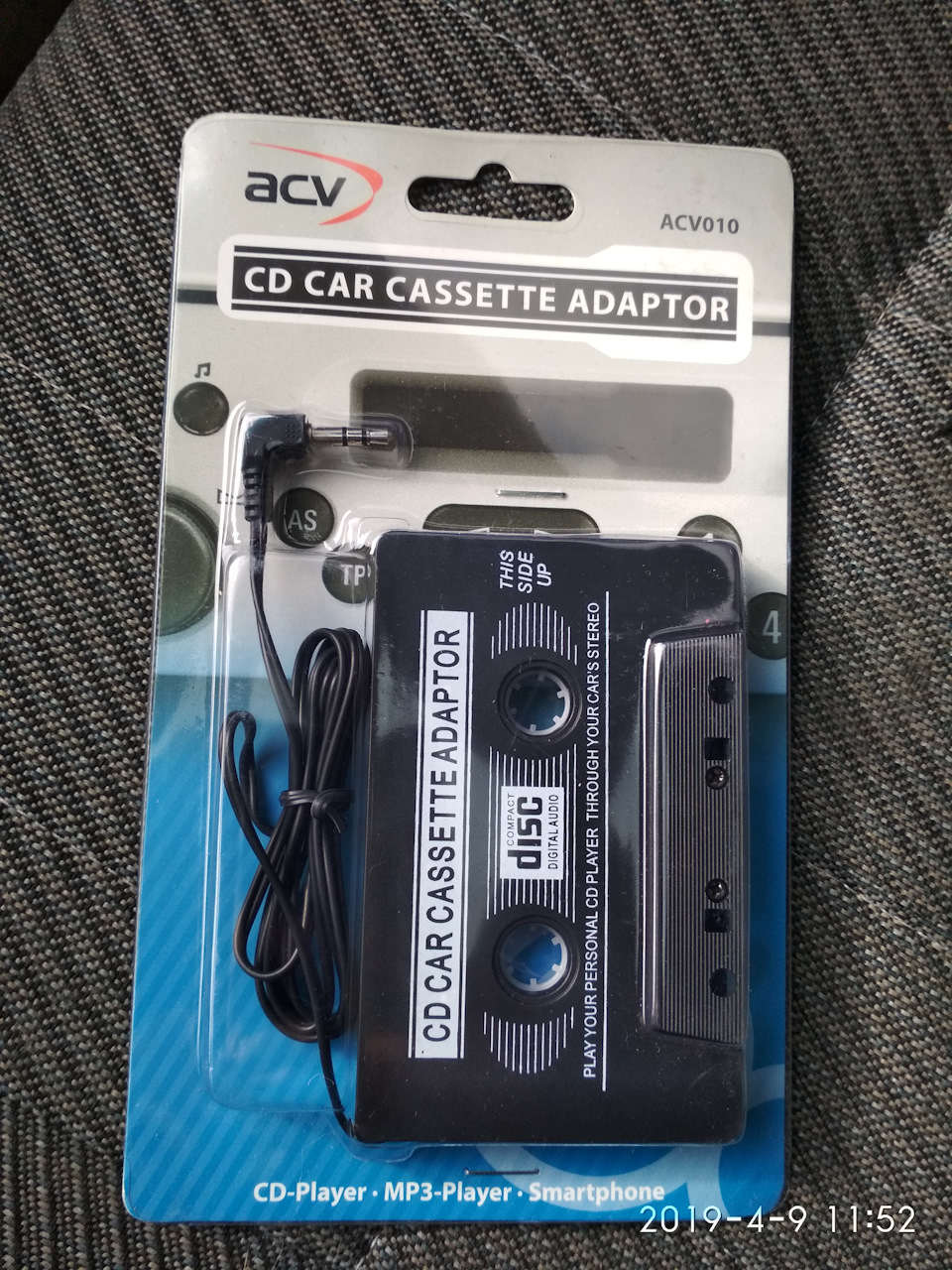

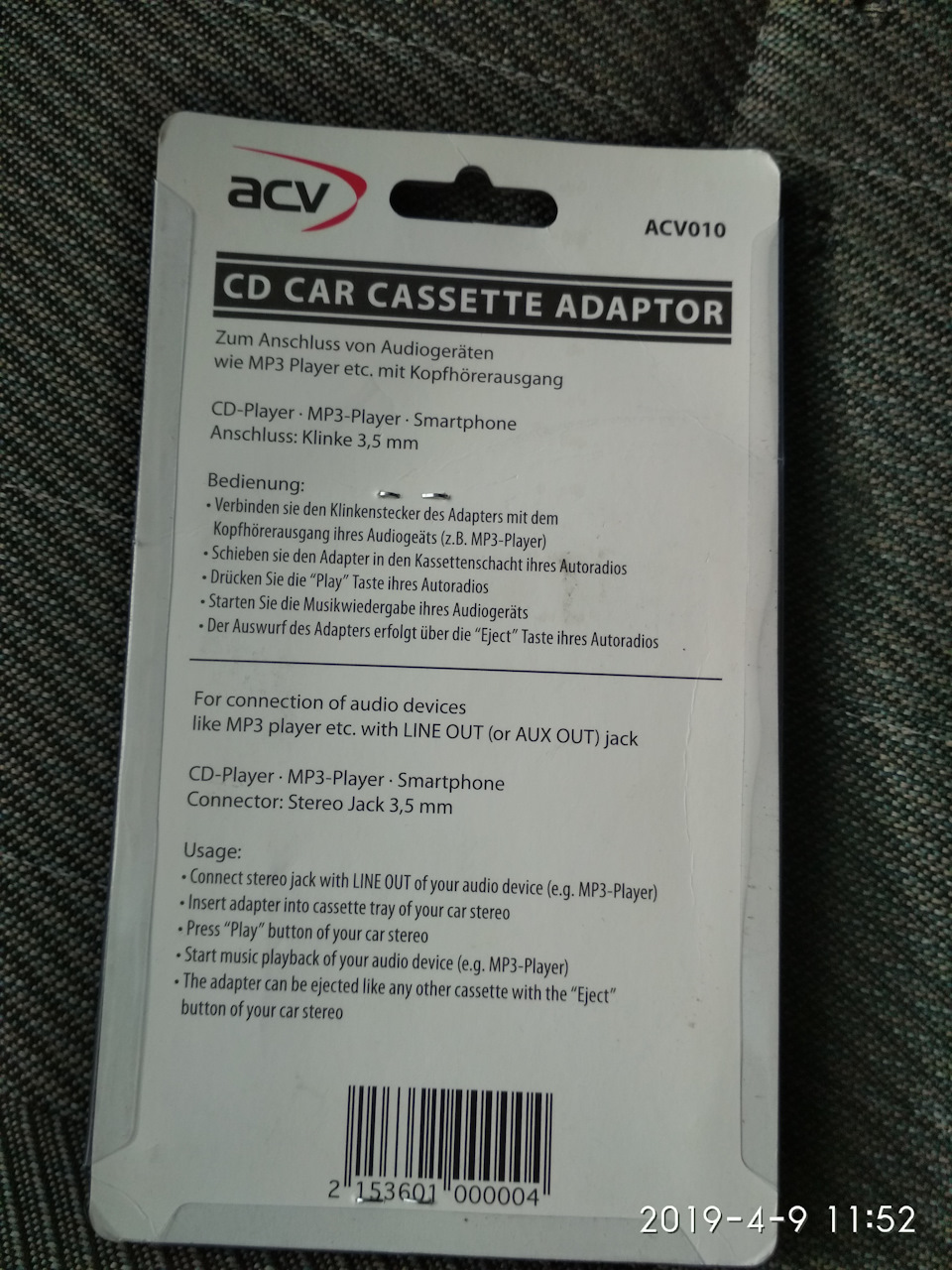

Прикупив собі AUX касету для прослуховування музики зтелефону:
<

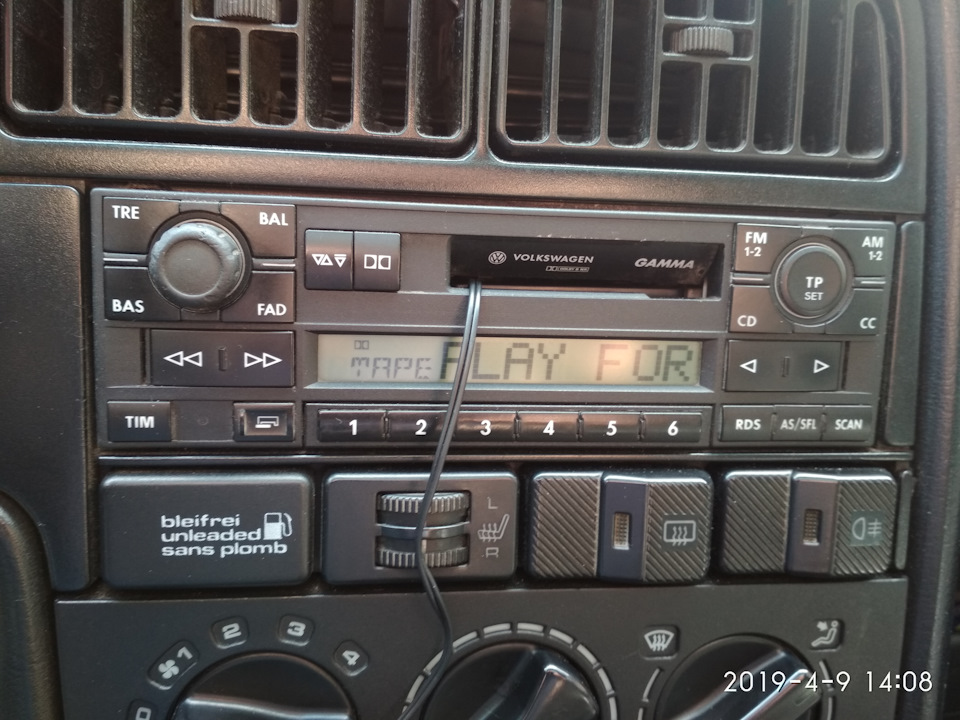

Слухав не часто, тільки коли виїжджав за місто, де не ловитьрадіо... І якось слухаю музику через цю касету і раптом магнітолазатихає і пише:.
Пробую дістати касету, і вона її не віддає.Вже в гаражі зняв верхнюкришку магнітоли, видер за допомогою викруток касету, але написTape ERROR не зник і відповідно касети він не приймає.сигнал і напис щоразу як включаю магнітолу.Добре, що радіопрацює.

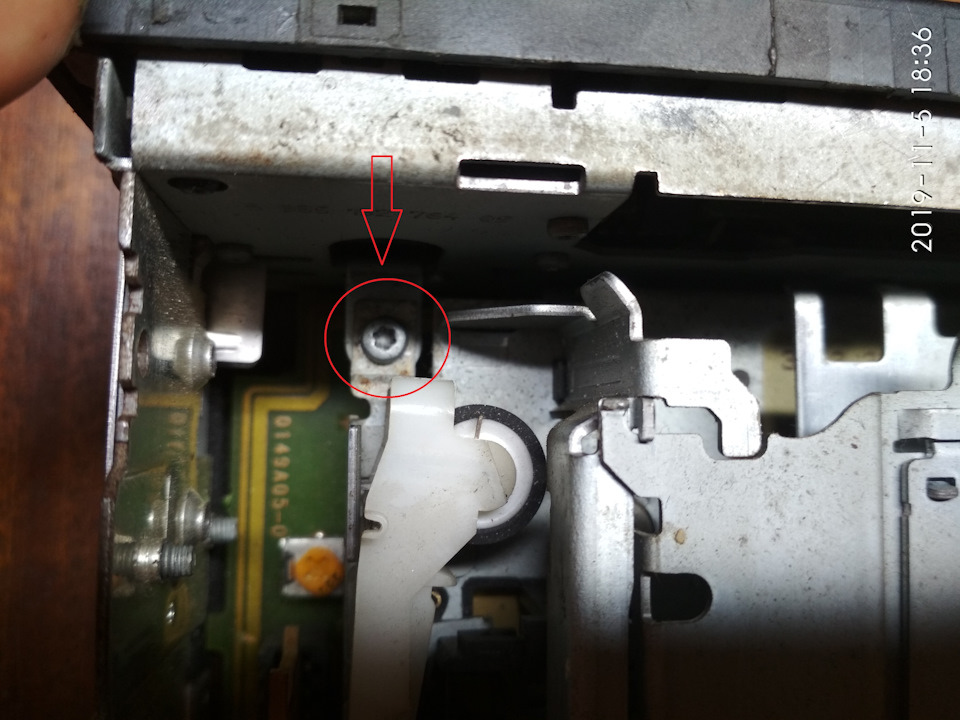

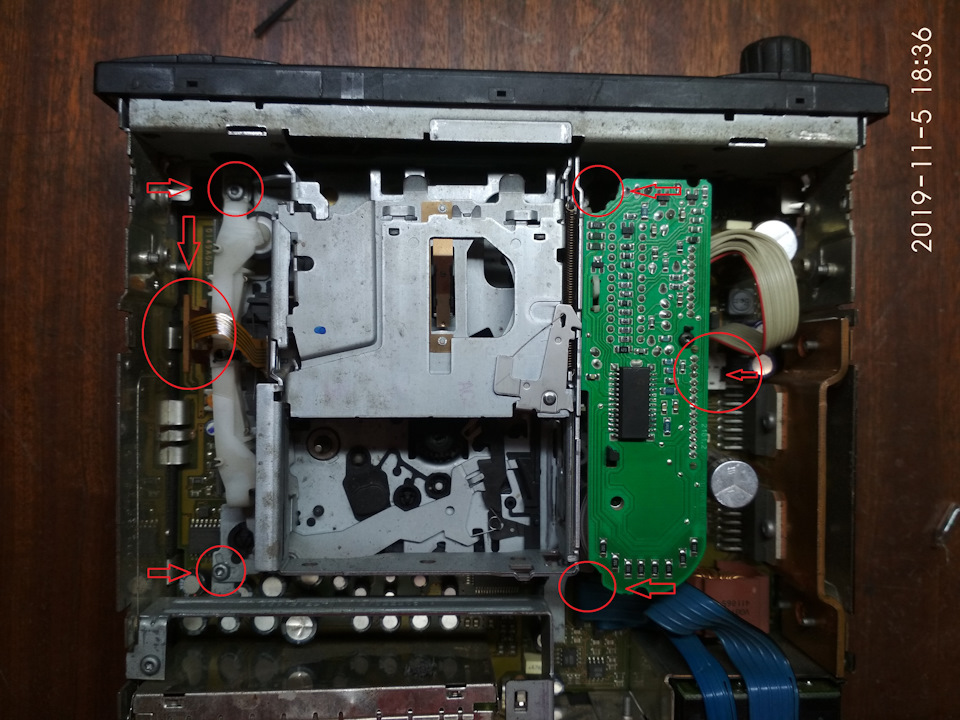

Вирішив спробувати її полагодити. b>
роз'єм 1
роз'єм 1
роз'єм 2
роз'єм 2
І виявив порваний пасік: Хочу собі зробити зелене підсвічуваннякнопок і дисплея, для цього якось купив точно таку магнітолу дляекспериментів. Магнітола, за словами продавця, була робоча, тількикнопки залипали після залиття їхньою водою і код він не знав.
Розібрав другу магнітолу та зняв з неї пасик. Поставив у місцесвого порваного, але магнітола не заробила. Можливо, коли ядіставав касету, пошкодив один із кінцевиків (їх там на кшталттри). Вирішив спробувати переставити привід у зборі.Одинроз'єм який знаходиться на приводі відрізнявся від того, що стояв умене, але його відповідна частина, яка підключається до основноїплати магнітоли, була точно така, переставив у зборі. .
відрізняються
відрізняються
це роз'єм однаковий на обох магнітолах (відповідна частинапопереднього роз'єму)
І все запрацювало! Тепер знову можна слухати улюбленумузику.
Виміряв довжину пасика, вона становить 43 см (можливо, комусь знадобиться).
< /i>
Коментарі19
У разі видалення ЛПМ (при впровадженні модуля блютуз або USB, наприклад), щоб уникнути поява напису Tape Eror при кожному включенні, плату необхідно залишити всередині, відпаяти від механізму (замість мікриків поставити перемички, дві шт.).
Вхід телефону можна перетворити на стерео. Знаходиться в тій же мікросхемі, яка обробляє звук із касети.
Для того щоб не відбувалося моментального вирубування магнітоли при перезапуску двигуна можна зробити затримку на вимикання від ключа шляхом видалення резистора R871, і заміною конденсатора С870 на 47 mF (5 сек.)
Здрастуйте. Можливо знадобиться комусь. Що б не з'являвся не приємний шум при випадковому натисканні на кнопку АМ, треба випаяти дросель.
привіт. не допоможете порадами? купив магнітолу, на ній хтось намагався курочити касетну деку.три дроти до мотора я повернув, а ось цей шлейф, який кріпиться до основної материнської плати, його чомусь відпаювали з боку касети і повертали назад, крім...
Може десь доріжку на платі перебито?
не можу знайти точно таку ж схему. у мене зараз відпаяно один провід (так було з покупки) паяю його у вільний штекер і магнітола не запускається. у мене відрізняється версія (3.1 і моя 3.3)
Здрастуйте, така ж проблема. Довго лежала, було все норм, але багато років пролежала, вирішив поставити, все запрацювало, вставив касету, вона заїхала сама, і не грає, тисну дістати касету, а вона мені Type Error. Розібрав свою , а пасик цілий, але м...
Здрастуйте! З такою ж брав, GAMMA 5. Перевірте кінцевики, можливо якийсь не працює і не віддає касету.
А що мається на увазі під кінцевиками? Не зовсім зрозумів що це саме. Провід?
Є мікроперемикачі
Спасибі велике що підказали) Був засмучений що проблема така виникла. Загалом я ці кінцевики від'єднав, подивився, з ними нічого бути не може думаю, назад все поставив, включаю, і оп, касету віддала, пробую знову, грає і все нормально) дивно звичайно...
Нема за що)
ох.ностальгія
До речі вихідні мікросхеми не на тда 2025? Була в наявності магнітола блаупункт на мікросхкмах тда 1552 які на 1558 тда успішно перепаяв
Я навіть не знаю яка у мене. А за що відповідає ця мікросхема? Я просто в цьому не дуже сильний)
Унч підсилювач по простому
Ясно
Так це blaupunkt магнітола
