Всім привіт.

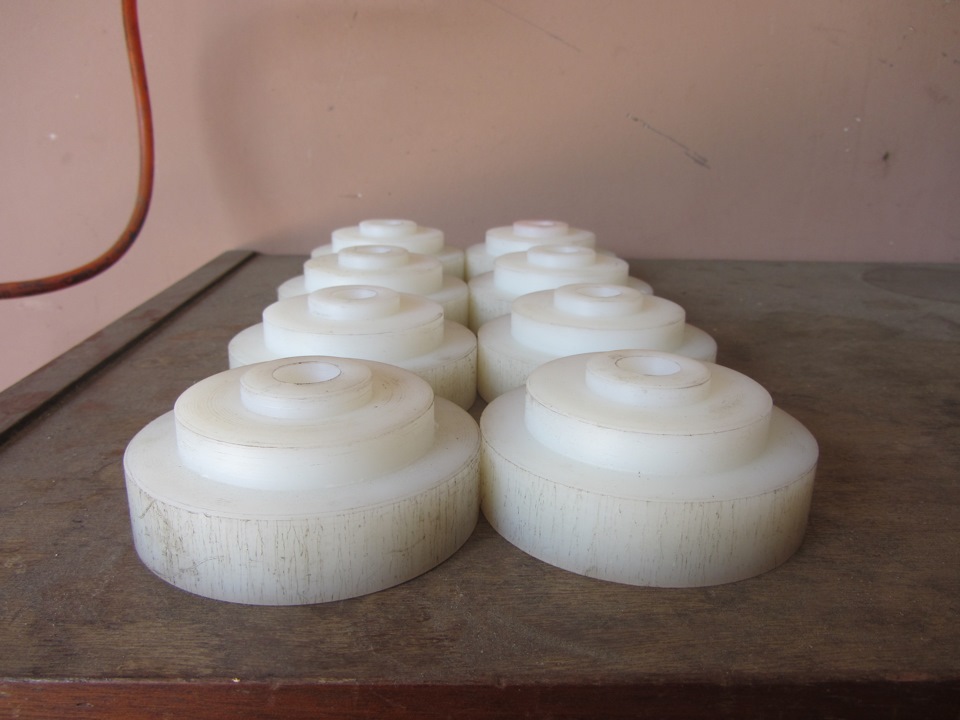

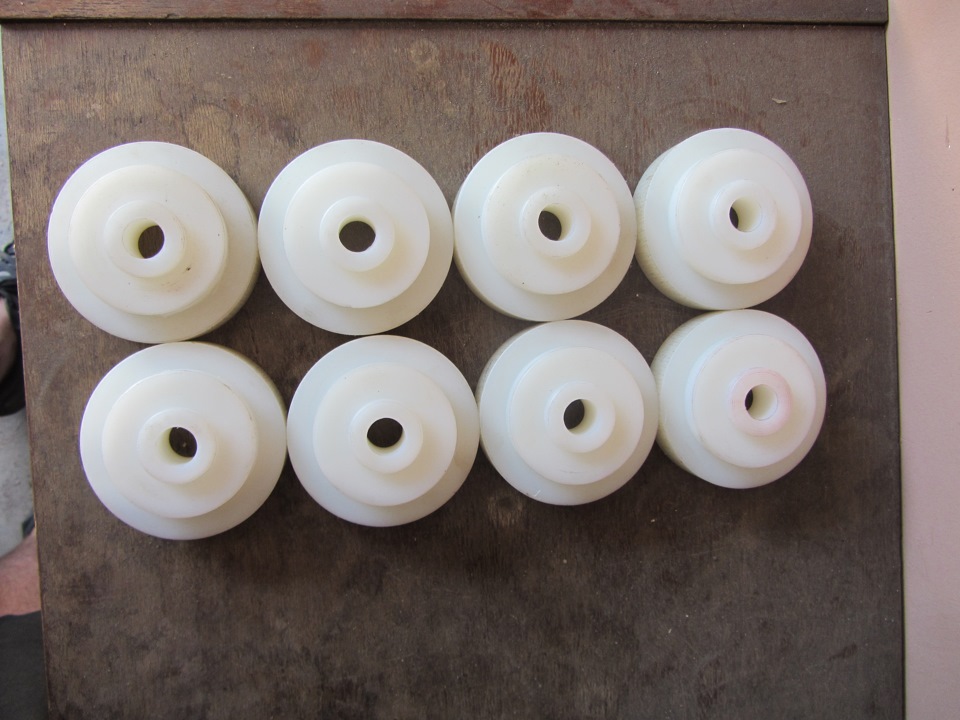

Вчора було успішно зроблено боді-ліфт на 1 дюйм (2.54 см). Все робив сам. За часом все зайняло 5 годин. Проставки для бодіка були виточені з копролону і встановлювалися на рідні гумові подушки кузова.
Що мені знадобилося:
- WD-40 (без неї ніяк)
- Набір ключів
- Викрутки та плоскогубці
- 3 гідравлічних домкрата та 12 цегли
- Гострий ніж
Поверхня під машиною повинна бути рівною. Під колеса обов'язково щось підкласти, щоб рама не поїхала.
Хід роботи:

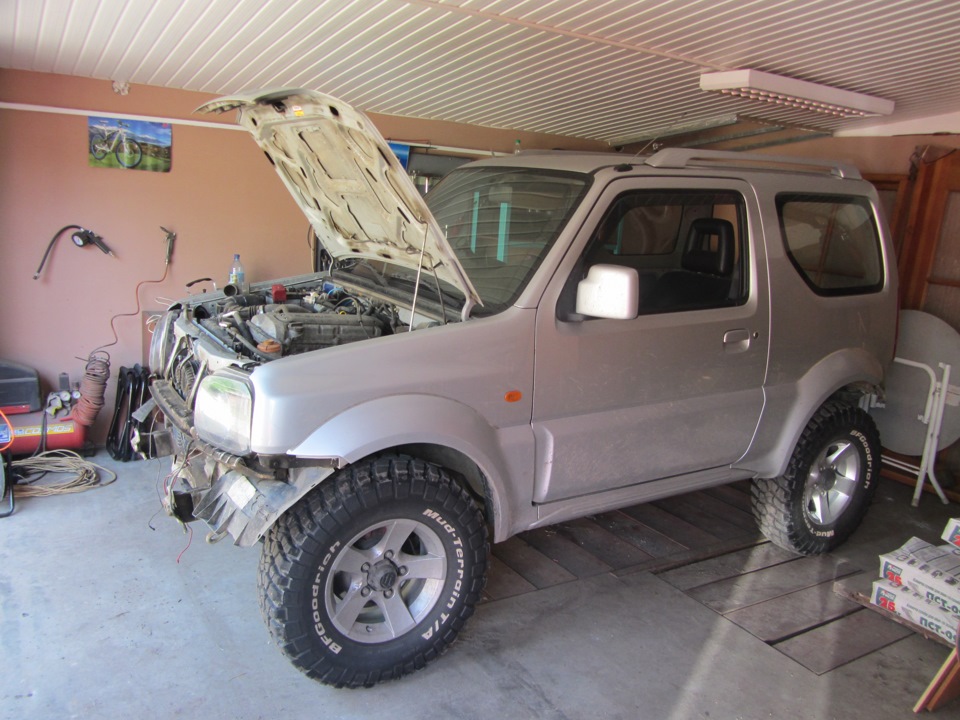

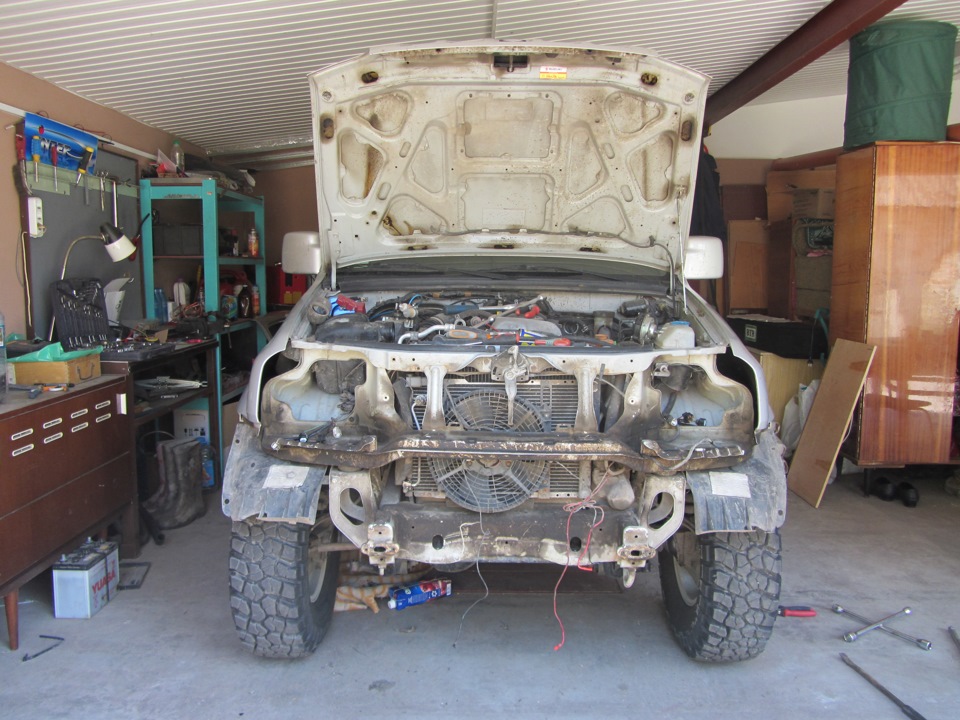

- Знімаємо обидва бампери.
- Від'єднуємо і знімаємо передні фари (обережно із засувками в кузові).
- Роз'єднуємо 2 великі клеми в районі клапанної кришки (ті, що ближче до кузова) і одну маленьку клему, яка йде на масу.
- Від'єднуємо гофру з корпусу повітряного фільтра.
- Акумулятор бажано зняти, хоча він і не заважає.
- Відкручуємо гальмівний ділитель від кузова (приблуда, в якій гальмівні трубки переходять у шланги).
- Знімаємо лівий гальмівний шланг із кріплення на склянці пружини.
- Відкручуємо всі 8 подушок кузова і знімаємо гумки зі шпильок.
- Піддомкрачуємо кузов 2-ма домкратами з боків ближче до передніх колес. Так як домкрата у мене було 3, то задню частину я піддомкрачував по середині біля глушника.
- Починаємо плавно і рівномірно піднімати кузов по колу на потрібну висоту.

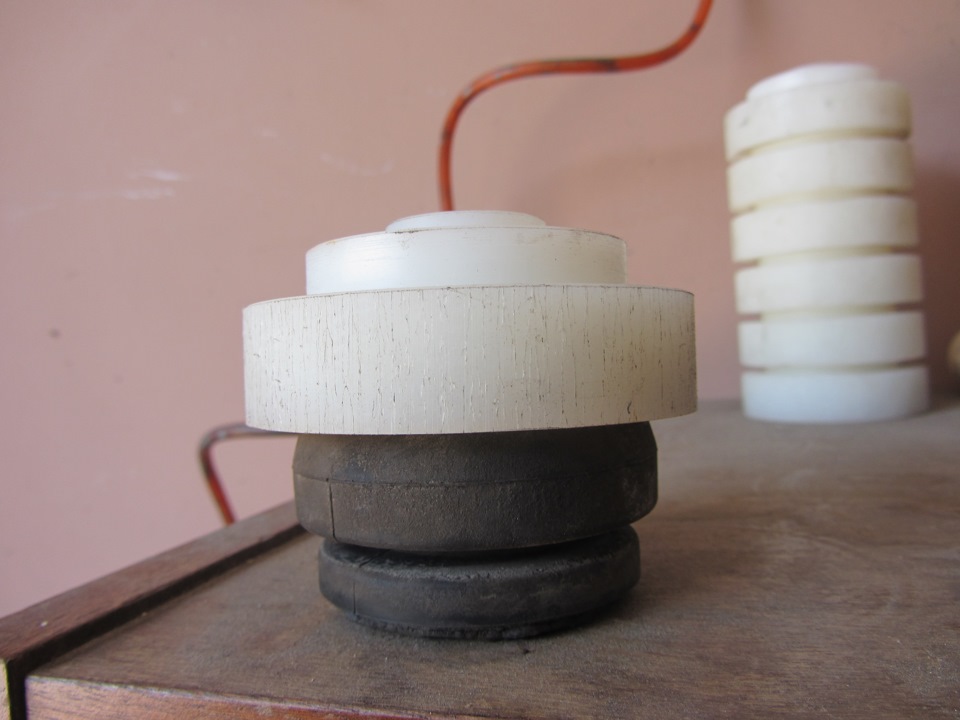

- Коли потрібна висота досягнута, підставляємо проставки під рідні гумки (гумки залишаються зверху, а копролонові проставки "лягають" на раму; передні навпаки).
- Плавно відпускаємо кузов і все підключаємо у зворотному порядку.
- Подушки, які затискає шайба з гайкою, розрізаємо попіл і затягуємо.
- Передні шпильки повинні бути подовжені на 3-4 см (М10 крок 1.25).
- Троси ручника.
- Лівий гальмівний супорт та гальмівні шланги подовжені.
- Не знімав кожух ручки перемикання передач.
Для бодіка більше ніж 1 дюйм все це теж буде необхідно знімати!
Фоток мало, коли було мити руки. Після установки всі вузли та агрегати працюють.
Велике спасибі Льоше за надані матеріали і Дімі за "дистанційну" допомогу.
