Всім привіт! Дійшли і мої руки до коректора фар.
Заздалегідь дякую Shanyou за його борт журналhttps://megadriver.org/p42710-do-vstanovlennia-svitlodiodiv-v-korektor-far!
Саме він мені і став путівником у доукомплектаціїсвітлодіодами.
Для початку нам треба взяти пластикову лопатку для зняття обшивкисалону.Це треба для того, щоб не подряпати торпеду.

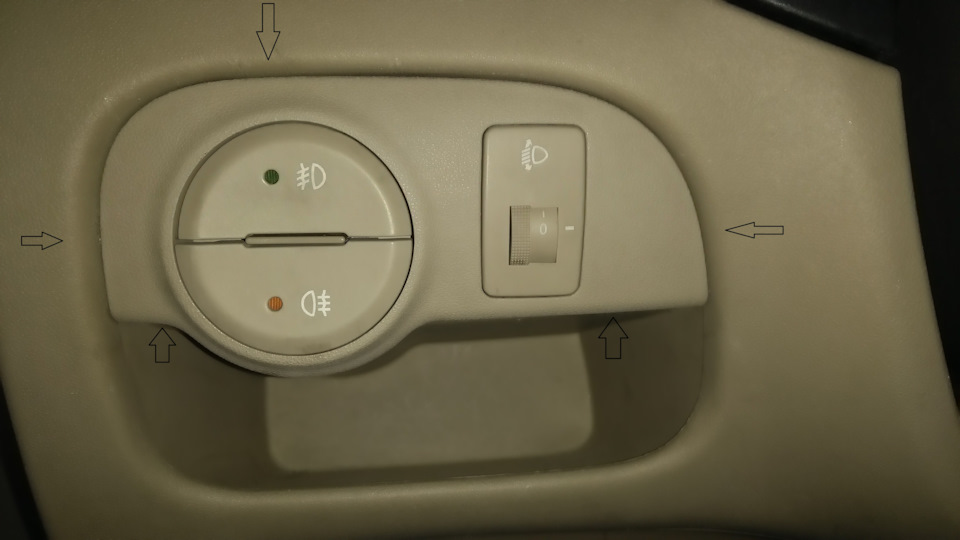

< /Піднімаємо лопатками саму панель.Мені було зручніше знизу.
Від'єднуємо штекера і витягуємо саму панель.
Ось та має виглядати плата, коли її витягнете.
Видно, що тільки 1 світлодіод там.

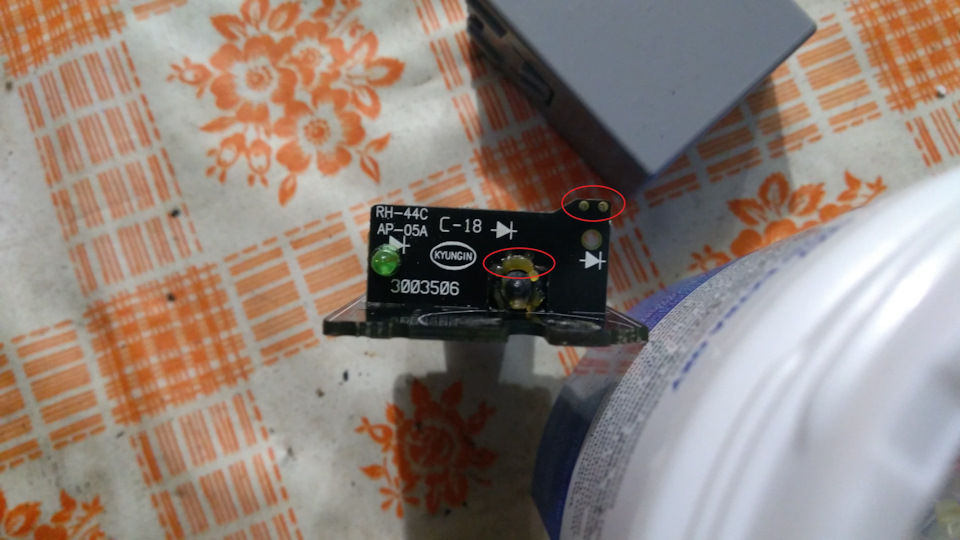

Виділені місця це місця для впаювання Світлодіод

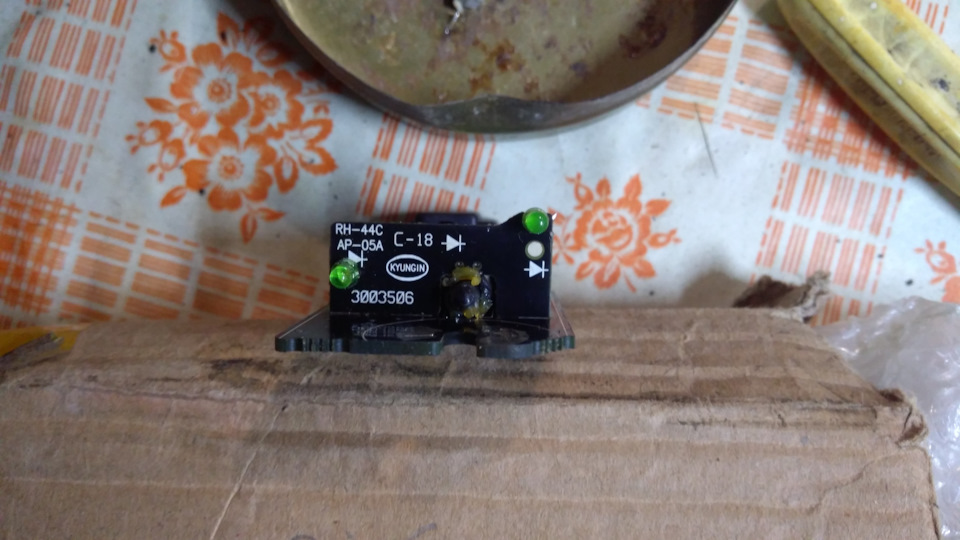

Припаявши світлодіод отримуємо таку картину Скажу відразу, що япісля кожного паяння перевіряв.Так для себе, щоб заспокоїтися. Далівсе збираємо і перевіряємо.

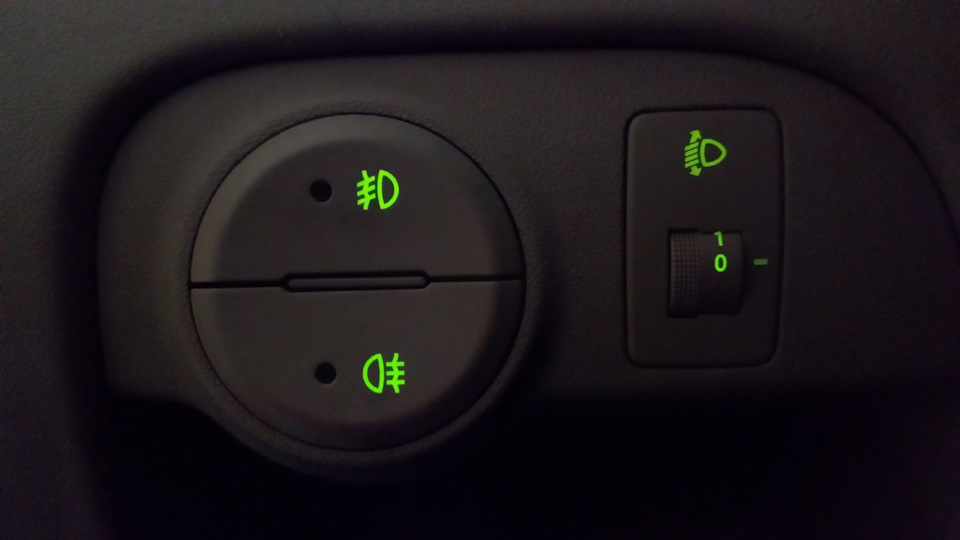

Підсумок тішить очі.
Та й ще одна ремарка:

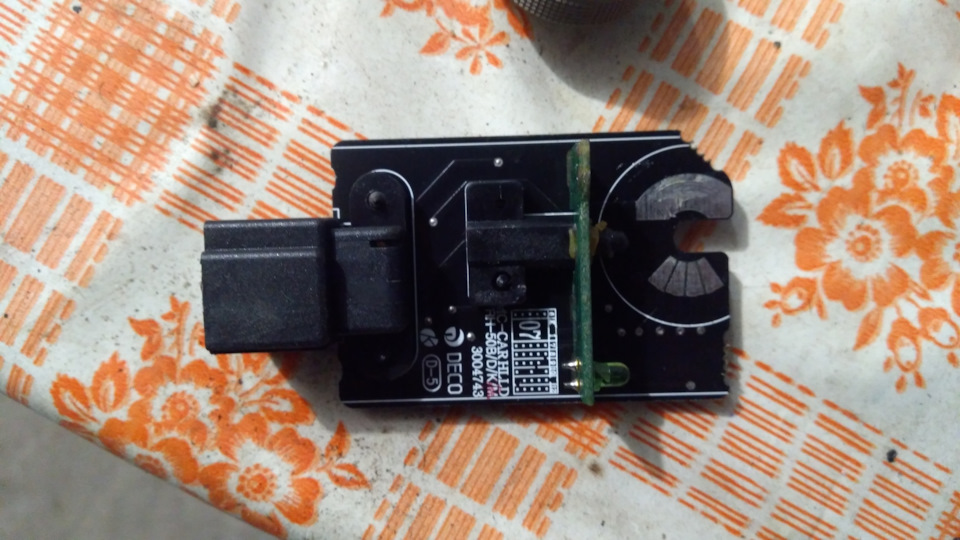

Стрілками вказано контакти з якими стикаються
Тобто. Якщо ви замість положення "0" колеса під час складаннявстановили в позицію "2" то коректор сам вирівняє все і не требатам щось мудрувати.
Всім дякую! Готовий почути критику!
