Нарешті зібрався думками зробити майже, по стоку!
Для тих хто хоче зробити також, треба враховувати помилкиредакторів бж.
І так почнемо з задніх дверей тому що зробити все нормально у менепішло 3 години, включаючи зависання свідомості. І від'єднавшиштекер живлення з блоком есп.

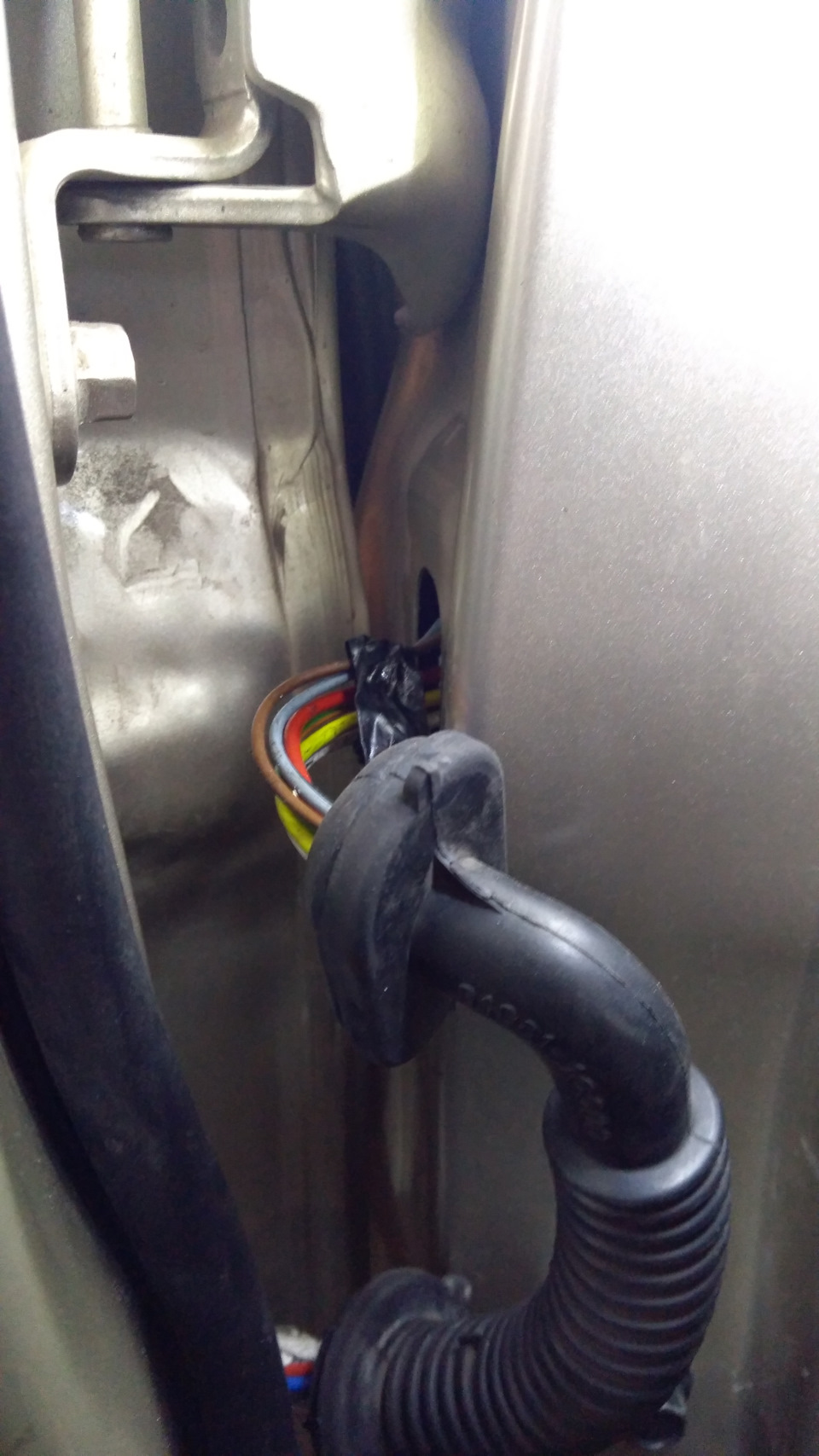

Далі, витягаємо адепки з оббивку стоки кузова, не виймаючи сидінняі по необхідності поріг. Можна без від'єднуємо захисну гофрупроведення дверей на стику.
Як то так

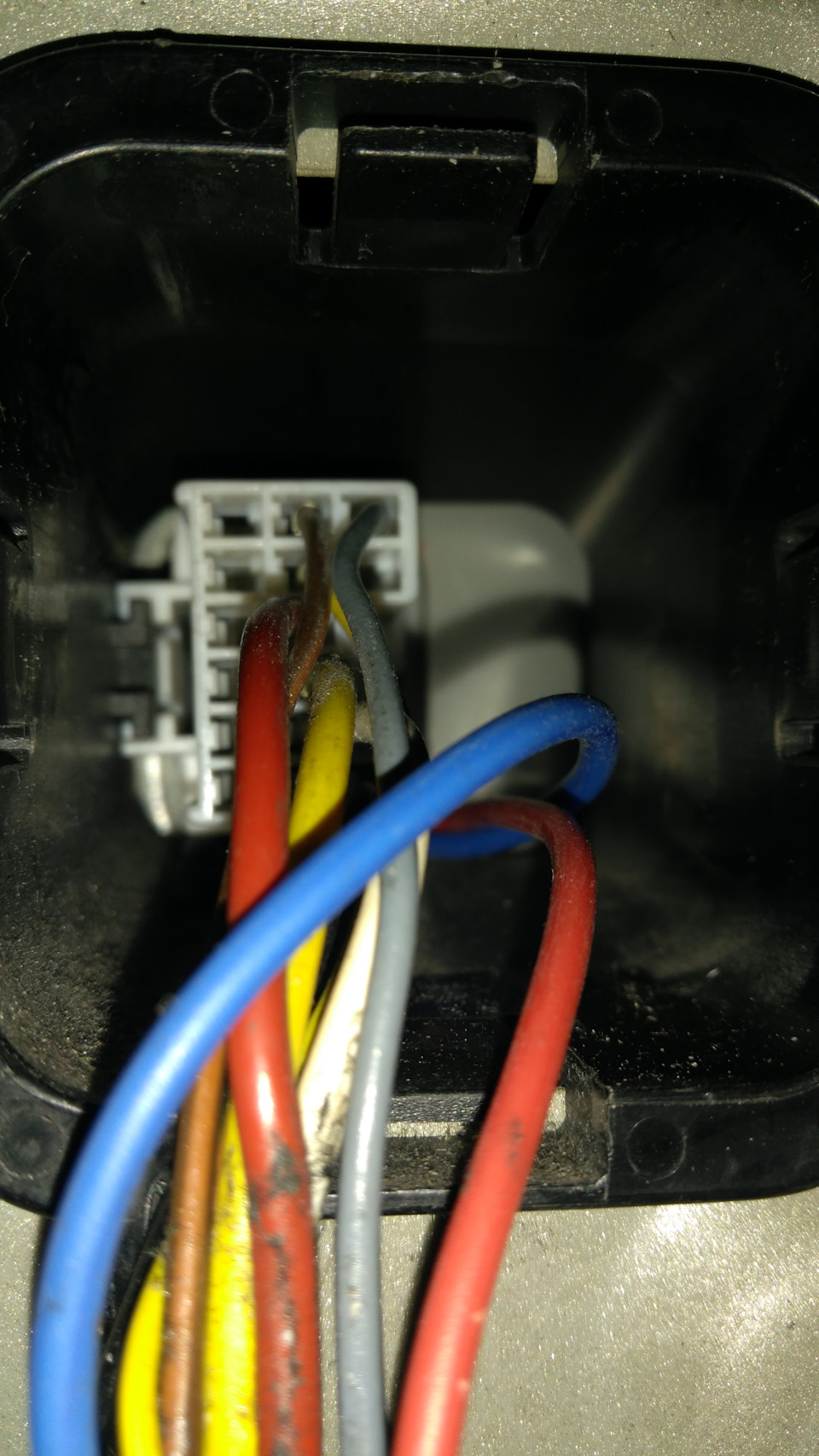

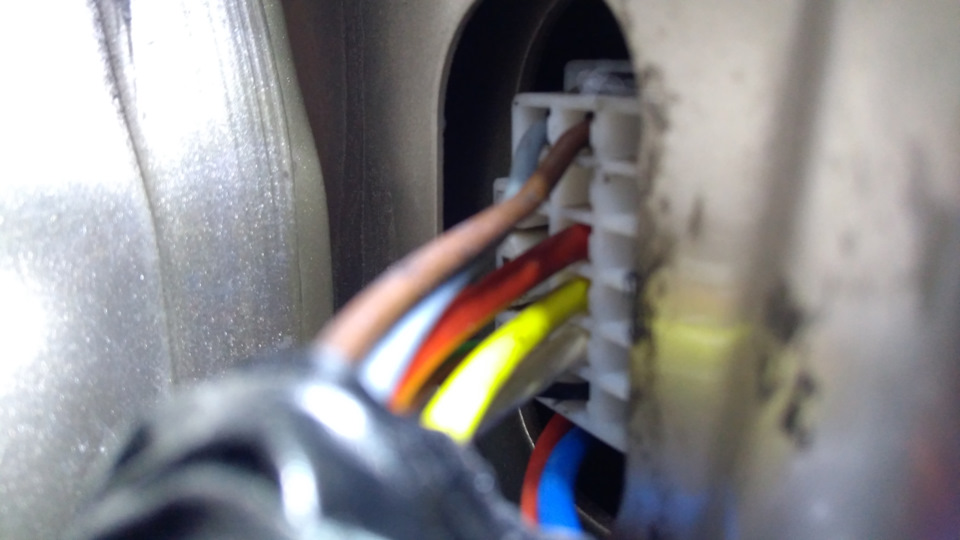

Тепер порівнявши два фото а саме наявність проводів на штекері.Помітно, що між коричневою (оранжево-коричневою) і червоною євільне місце там має бути жовтий кабель. Ну це я потім зрозумів, коли провів і з'єднав, та й клем залишалося 2-3 шт. Тобто виходитьтака картина Жовтий тонкий це харчування на габарити, а коричневопомаранчевий це земля
Сама протяжка проводів не складна за винятком, що через гофру япростягав за методикою простягнув дроти через просвіт між штекеромта стійкою. Далі відтягнув гофру якомога ближче до дверей іпростягнув дроти з тимчасовим примотуванням до загального пучка цещо б не мучиться. Потім переміщуємо гофру до стійки і наші двадроти вже просунуті через нього. Далі просовуємо через отвір, затискаємо в клеми і встановлюємо за схемою.
головне не переплутати)))

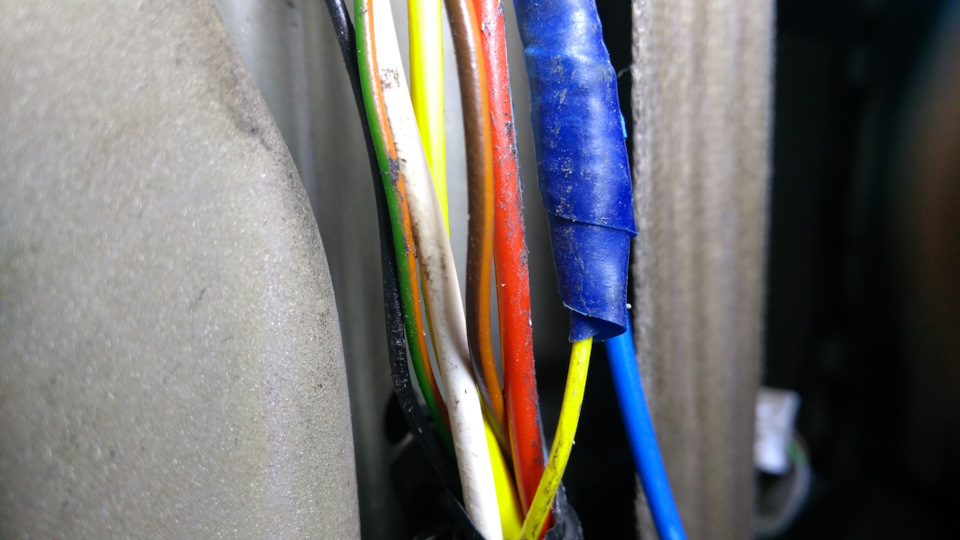

Далі обмотуємо проводка до загального пучка ізолентою таперевіряємо. Краса - працює.
Збираємо все у вихідний стан і радіємо.
Аналогічно і з іншими пасажирськими дверима.
І тут ми переходимо на найвитонченіший метод сексу.
Передні пасажирські двері. Тут знадобитися терпіння та й ні в когоз драйвчан я не знайшов цього запису.
1. Знімаємо карту дверей та заглушку дзеркала.
2. Від'єднуємо штекер живлення з блоком есп.
3.Розбираємо поріг біля переднього пасажирського сидіння
4. Знімаємо повністю бардачок.
5. Від'єднуємо адепки проводів у двері, щоб кабель можна було добревитягти.
6. Від'єднуємо фіксатори проводів у салоні.
7. З матом або без знімаємо гофру зі штекерів. Запам'ятайте ціслова. Вони вам стануть у пригоді під час складання.
8.Витягуємо дроти зі штекером по максимум і роз'єднуємо його, попередньо від'єднавши мінусову клему акумулятора.

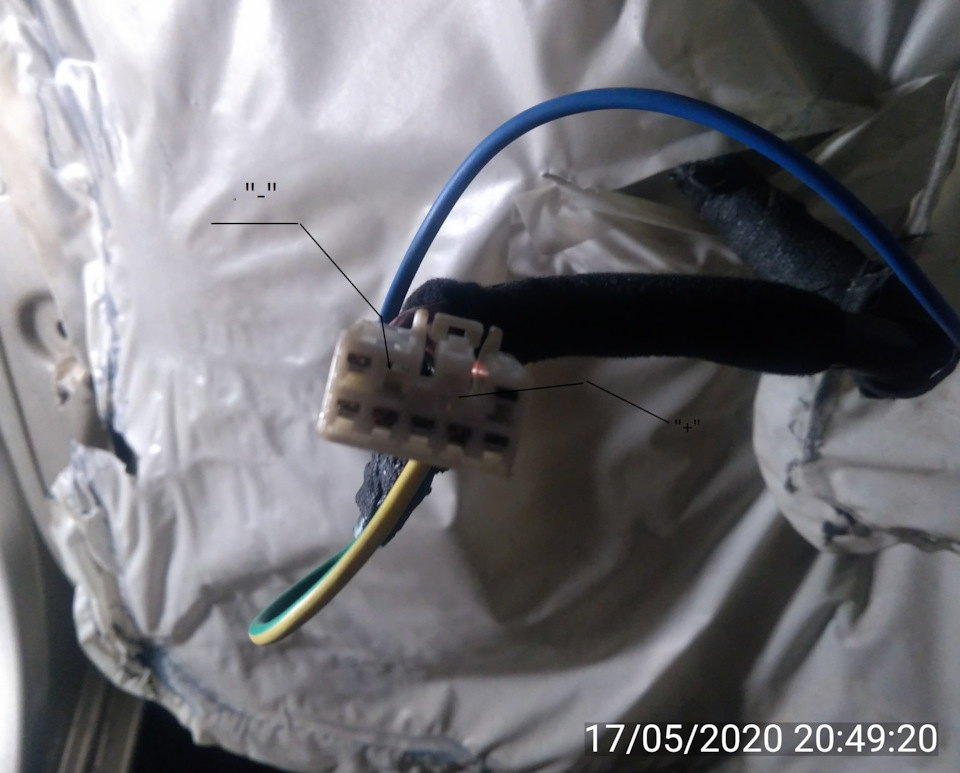

Далі бачимо таку картину
Місце де вказано
Просовуємо до цього штекеру провід, який надалі буде живленнямпідсвічування і фіксуємо на нього
ось таку клему
Як видно на фото. До речі вона була остання.
Кому треба ось посилання
Далі можна не перевіряти. Все працюватиме, але з цікавості можетеперевірити харчування на нього, якщо ви проігнорували 8 пункт. Вонопо кожному там буде. "-" залишився без змін від дверей, т.К.замучалось і це пекло тривало 3 день через роботу.
Далі намотуємо ізоленту і встановлюємо штекера на місце. Одягаємозахисну гофру, щоб її мучився надягати її по нормальному годину якмінімум. Не можна було і іншим шляхом піти послабивши петлі двері інатягнути, але тоді буде не красиво.
Натягнувши, фіксуємо проводку в салоні по своїх місцях, повертаємобардачок на місце і переходимо до дверей.
У дверях примотуємо ізолентою дроту по лініях, щоб було красиво.Фіксатори проводів ставимо на місце.
Ну і перевіряємо харчування мультиметром.
Далі збираємо. Можна навіть викурити пару цигарок і перевіряємонашу роботу.
У мене все запрацювало, крім передніх дверей. Харчування є, асвітла не було. Виявилося, що місце на платі де з'єднується діод ізпосадковим місцем не пропускає напруги. Але це проблема десь наплаті. Будемо шукати.
А так мені подобається!
Всім добра!
"не можна було і іншим шляхом піти послабивши петлі двері інатягнути, але тоді буде не красиво.
Натягнувши, фіксуємо проводку в салоні по своїх місцях, повертаємобардачок на місце і переходимо до дверей.
У дверях примотуємо ізолентою дроту по лініях, щоб було красиво.Фіксатори проводів ставимо на місце.
Ну і перевіряємо харчування мультиметром.
Далі збираємо. Можна навіть викурити пару цигарок і перевіряємонашу роботу.
У мене все запрацювало, крім передніх дверей. Харчування є, асвітла не було. Виявилося, що місце на платі де з'єднується діод ізпосадковим місцем не пропускає напруги. Але це проблема десь наплаті. Будемо шукати.
А так мені подобається!
Всім добра!
"не можна було і іншим шляхом піти послабивши петлі двері інатягнути, але тоді буде не красиво.
Натягнувши, фіксуємо проводку в салоні по своїх місцях, повертаємобардачок на місце і переходимо до дверей.
У дверях примотуємо ізолентою дроту по лініях, щоб було красиво.Фіксатори проводів ставимо на місце.
Ну і перевіряємо харчування мультиметром.
Далі збираємо. Можна навіть викурити пару цигарок і перевіряємонашу роботу.
У мене все запрацювало, крім передніх дверей. Харчування є, асвітла не було. Виявилося, що місце на платі де з'єднується діод ізпосадковим місцем не пропускає напруги. Але це проблема десь наплаті. Будемо шукати.
А так мені подобається!
Всім добра!
Коментарі1
А де результат?
