Відео та фото зроблено спеціально для stamat11.
Усі етапи

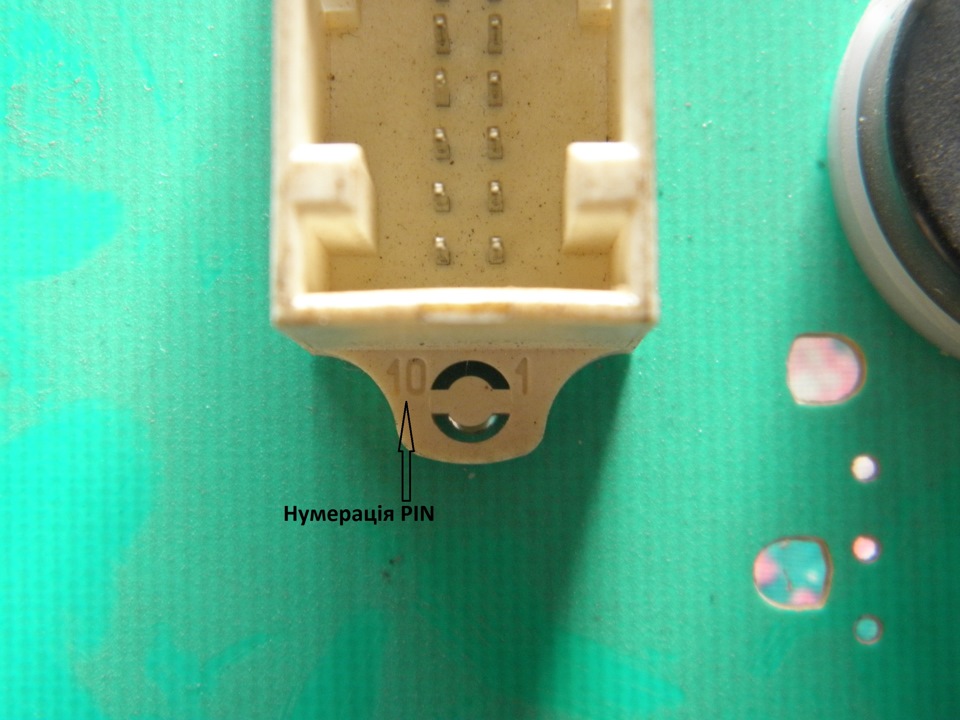

Нумерація PIN

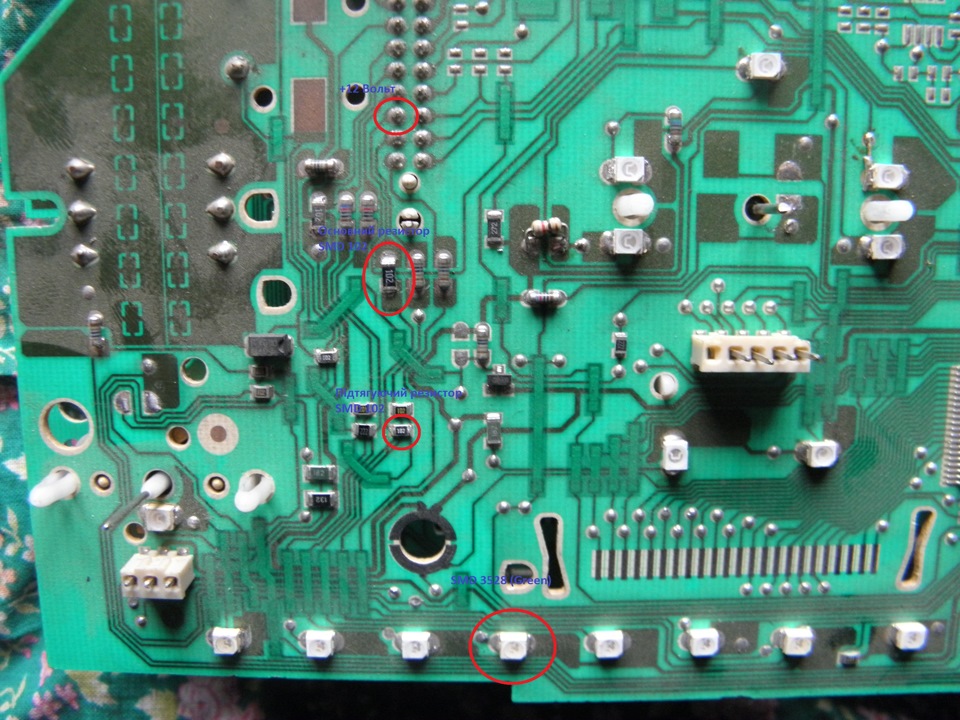

Для активації індикатора потрібно провести кілька пунктів, асаме:
— зняти та розпакувати панель приладів;
— впаяти світлодіод СМД 3528 будь-якого кольору ( із заводу —зелений);
— впаяти основний резистор, який не дасть світлодіоду згоріти (сМДкорпус, 102 маркування);
— впаяти резистор, що гасить, потрібний для коректної роботисвітлодіода (сМД корпус, 102 маркування);
Коментарі19
Відповіште хоча б на один питання.
Резистори СМд 102 - однакові?
І не підкажеш якогось кольору діод Check Engine?
Помаранчевий
А як зняти стрілки?І як їх потім правильно виставити?
У мене в планах теж активувати всі індикації)))Люблю коли все працює)))
Корисний репортаж)))
робимо наклейки групи… vk.com/club92880937
я вже його і припаяв, реле стоїть, кнопка також, включається при заведеному двигуні, так, на кнопці індикатор горить, треба тепер на панелі
А проводка в колодку підведена?
чесно не дивувався…
Швидше за все її там і не буде. Треба буде підводити так само як і на індикатор відчинених дверей. Я у себе брав з реле провід сірого кольору
добре, зроби будь ласка фото куди припаяти резистори і на який пін кинути проводку…
Буде зроблено)
-)))
я планую все одно знімати торпеду, якраз всі індикатори і по підключаю…
а проводочіки якраз до колодки то і не підведені (((, знімав приладку і дивився колодку, пусті 3 (туманки), 6 (на підігрів) і 13 (?)…))
6 - https://megadriver.org/p354958-aktivaciia-indikatora-obigrivu ?…dJGVyI4QsUzrezZy0bgVVD77k
Віталік дякую!
