Ішов 9й рік володіння автомобіля, що вийшов під логотипом ЗАЗ
Приладова панель без тахометра. Комплектація найменша.
На щитку приладів не було індикатора ближнього світла фар, та як ізвик.. Благо зумер є, і світло не забував вимикати йдучи змашини
Але при установці круїз контролю, було необхідно зняти приладовупанель, для підключення до датчика швидкості та індикаторароботи.При цьому дай думаю подивлюся що там з 27м контактом.
Виявив що всі лампочки присутні, але мінуса на контакті немає привключеному ближньому.
Пошерстівши простори, натрапив на запис з активації ближнього
Задумався…
всієї проводки після установки круїз контролю, вирішив забабахатипаралельно і індикатор ближнього світла фар. При включенніближнього, АЛЕ не пропадав при включенні далекого (постійно абомиготіння) Поліз у гугл, дивитися роз'єми в ногах у водія. Де і буввиявлений роз'єм С202, де був шуканий 7й контакт ближнього світлафар, який далі йде вже під капот до запобіжників Ef11 і Ef12. ВЛанос

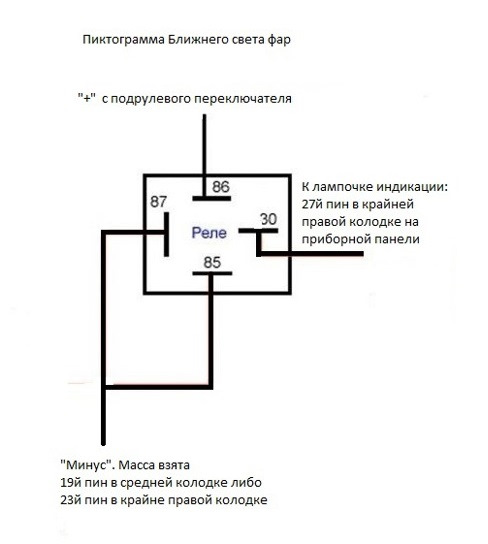

Підключив 86 контакт реле від даного роз'єму
контакт 85 і 87 з'єднав з мінусом
контакт 30 підключив до 27 контакту приладової панелі
Реле встановив за коректором фар, поряд з іншими реле
Все працює відмінно

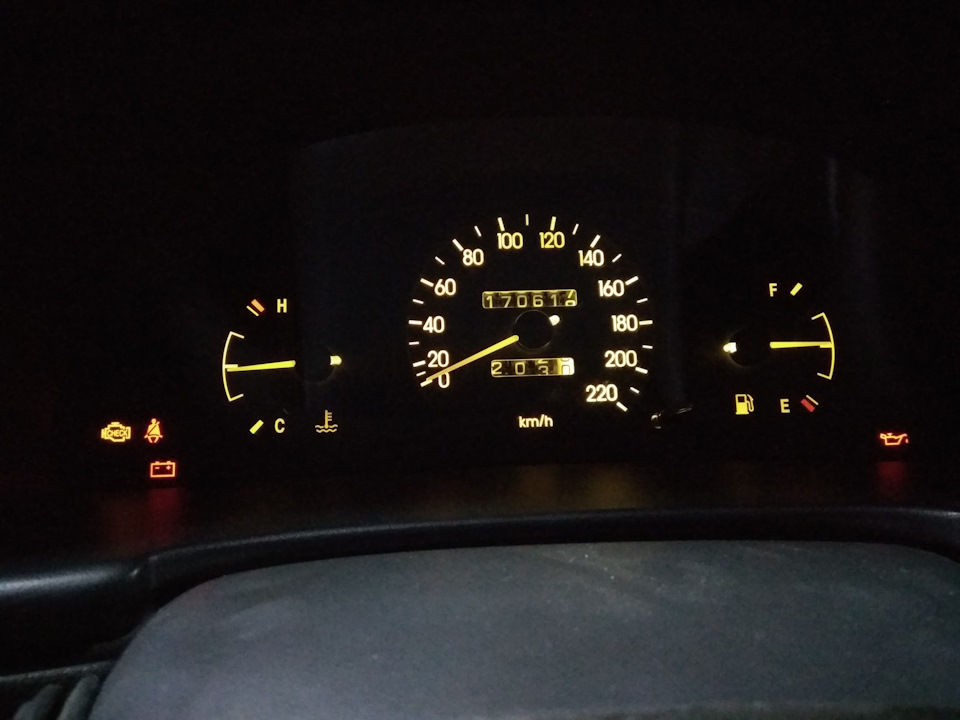

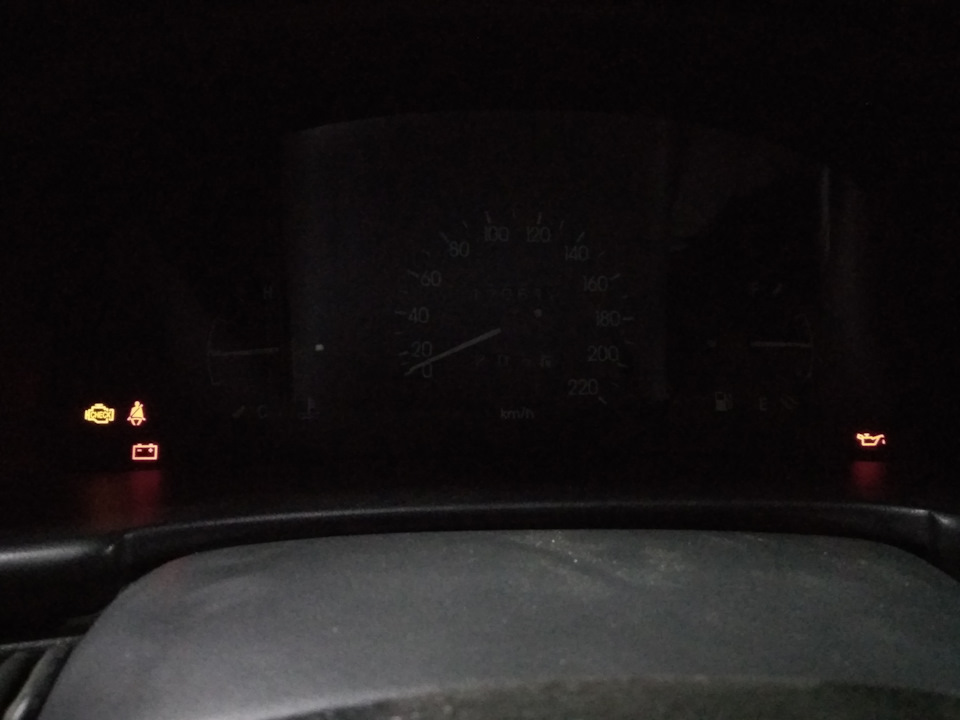

Запалювання увімкнено
Запалювання увімкнено + габарити

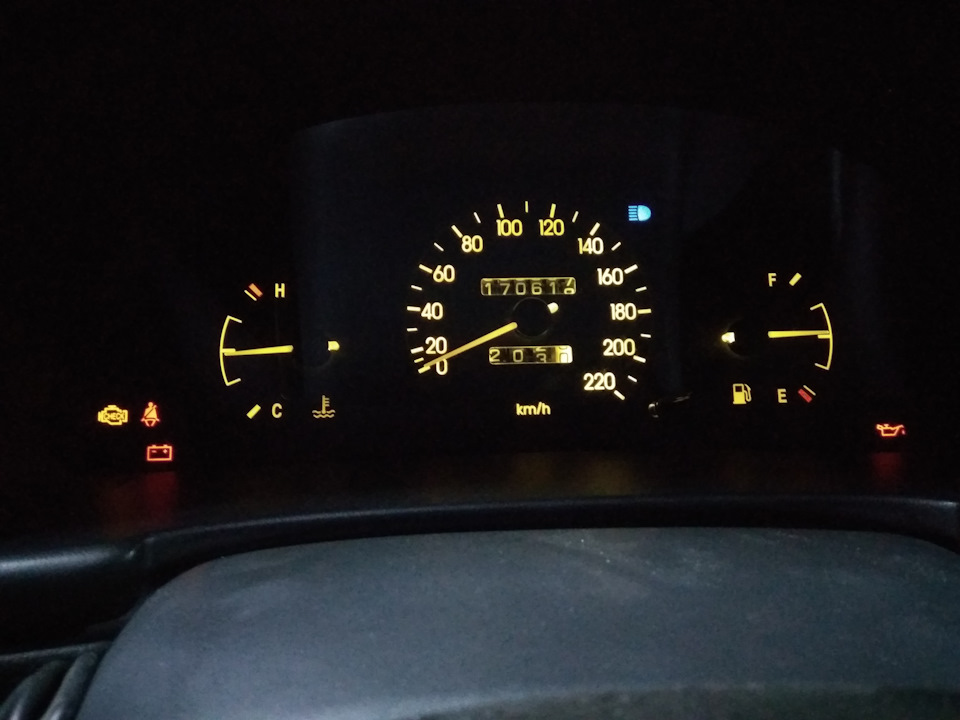

Запалювання увімкнено + ближній
Запалювання увімкнено + далекий
Єдино тільки помітив, що якщо запалення вимкнути, індикатор таксамо перестає горіти, — при цьому ближнє світло горить
Але тут я думаю окрема подяка АвтоЗАЗ за комутації(
Тепер доведеться звикати, до нової іконки на панелі приладів)))< br>






Коментарі6
У мене начебто немає такої піктограми. А ось включення птф я зробив, але примкнув прямий від підрульового, і помоєму там теж був постійний +, доріжку перерізав і припаяв мінус, а плюс від перемикача. Не завод але все ж. А якщо робити як треба, пробле...
Якщо в тебе немає піктограми ближнього, то на її місці буде PWR
О точно, така є. Це для автомобіля напевно. Я думав на неї газ вивести, так і залишилася не зворушеним.
Так, вірно - це для автомата (
Якщо нижній контакт лампочки ближнього світла на приладці відключити від плюса і підключити до мінуса, то можна обійтися без реле. І тоді схема індикації ближнього світла буде аналогічною схемою індикації далекого світла.
до такого методу мені не властиво вдаватися. до того ж, розведення панелі приладів виконано на клейонці, і працювати паяльником на такій основі у мене немає досвіду
