#12 Електронне реле поворотів

/**/
Так як проводку переробляю під себе з нуля, вирішив позбавитисястарого реле поворотів і зробити електронне в корпусі 4хконтактного реле.
За основу було взято цю статтю. Підібрав потрібні собі номінали інамалював плату, що б помістилася в корпус реле.

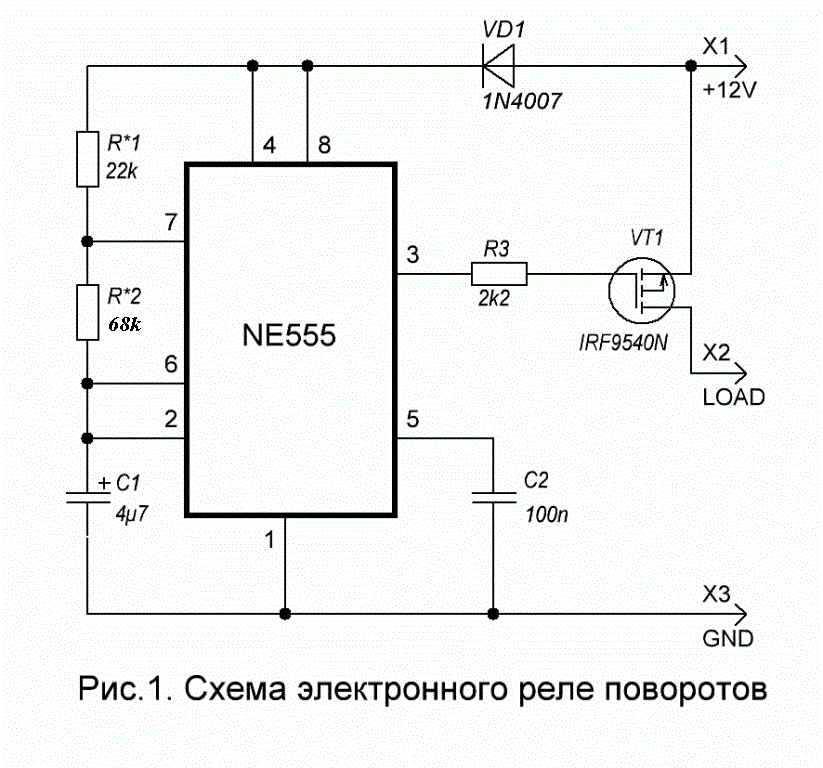

class="c1" Схема пристрою:Реле побудоване на мікросхемі таймеріNE 555. Мікросхема працює в астабільному режимі резистори підібравщо частота спалахів 1.9 Гц, шпаруватість ~ 57%. Іншими словамичастота спалахів приблизно 76 разів на хвилину. За нормами частотаповинна бути 50 - 90 спалахів. Я взяв "золоту середину".
На плюсі ​​використовується діод, для захисту од " дурня". Коротшещоб не поплутати полярність.

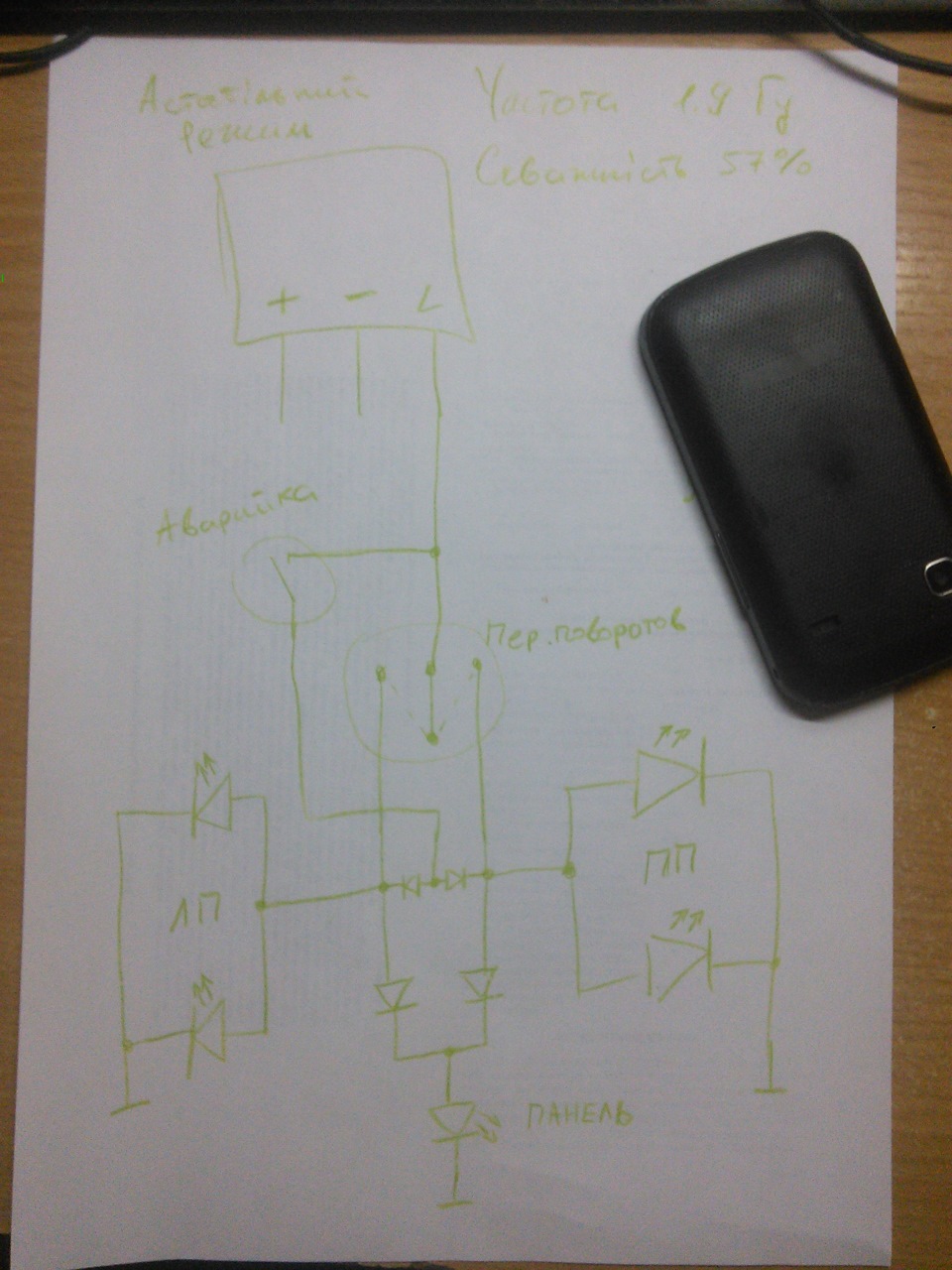

Полевик використовується IRF9540, здатнийпропустити через себе максимально 23 Ампера, що цілком вистачить якдля поворотів, і навіть Аварійка як і повороти річ потрібна, язробив це все за допомогою одного реле. Повороти та аварійку розвівчерез діоди. Також через діоди підключив і сигнальну лампу напанелі приладів. Накидав схемку:Для початку зібрав схемку намакетці для налагодження та підбору резисторів.
Відео:

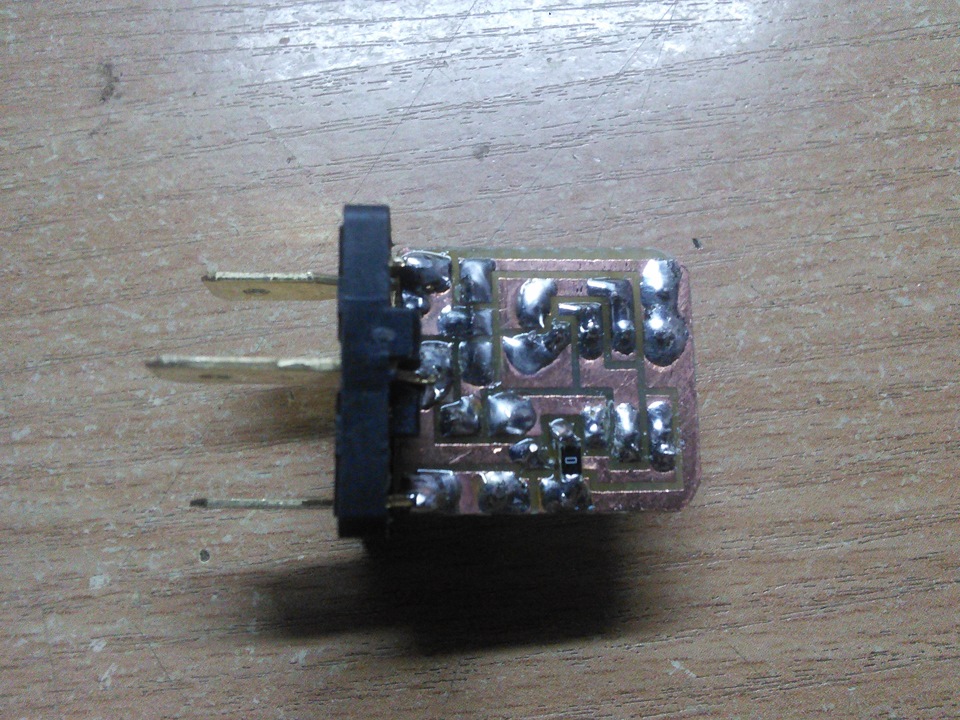

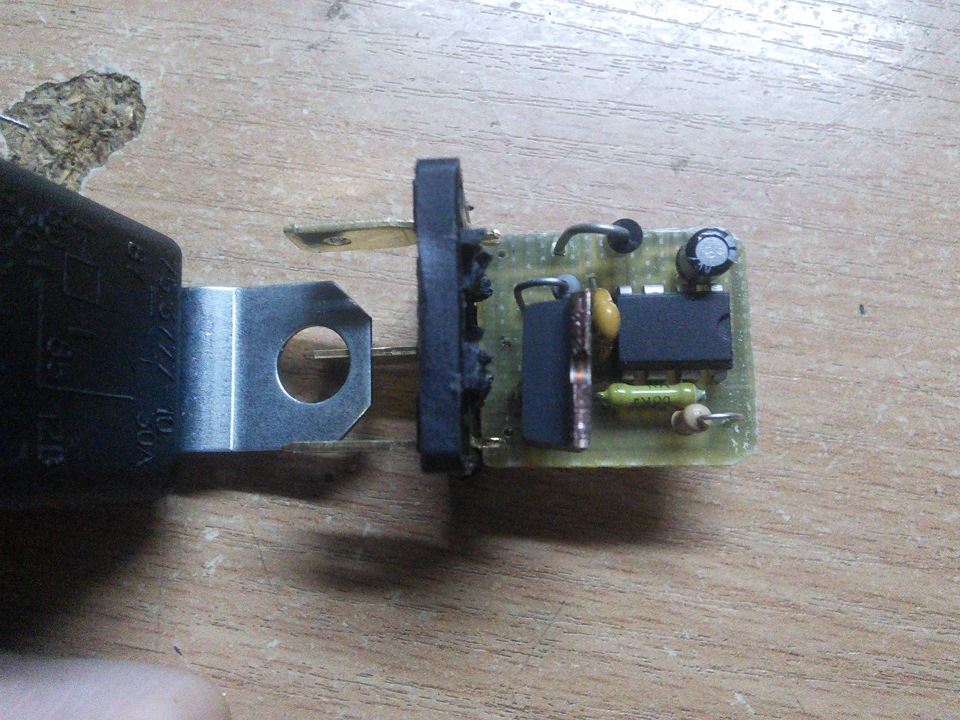

Підключив 3Вт навантаження, на жаль ламп розжарювання будинкуне було, а світлодіоди не дуже тягнуть, так що нагріву ніякого і неочікувалося. Пропрацювавши близько пів години, транзистор ненагрівся зовсім. Далі намальовану хустку переніс на оліт і витруїв.Після запаяв усі потрібні детальки, підігнав хустку по корпусу івпхнув. Фото результату:Фото результату:> Відеорезультату:

Файли для повторення

<
PS:через 2 тижні закінчив з проводкою. Ну як закінчив, 90 відсотківзроблено. Залишилися дрібниці, підключити реле поворотів і ШИМрегулятор печі (про нього наступний запис).

Дякую за увагу!
