Після встановлення камери заднього виду з траєкторіямиhttps://megadriver.org/p354390-kamera-z-trajektoriiami та заливанняпараметри від пасат b8 універсал, камера працювала але в блоцівисіла помилка про відсутність калібрування.
/>

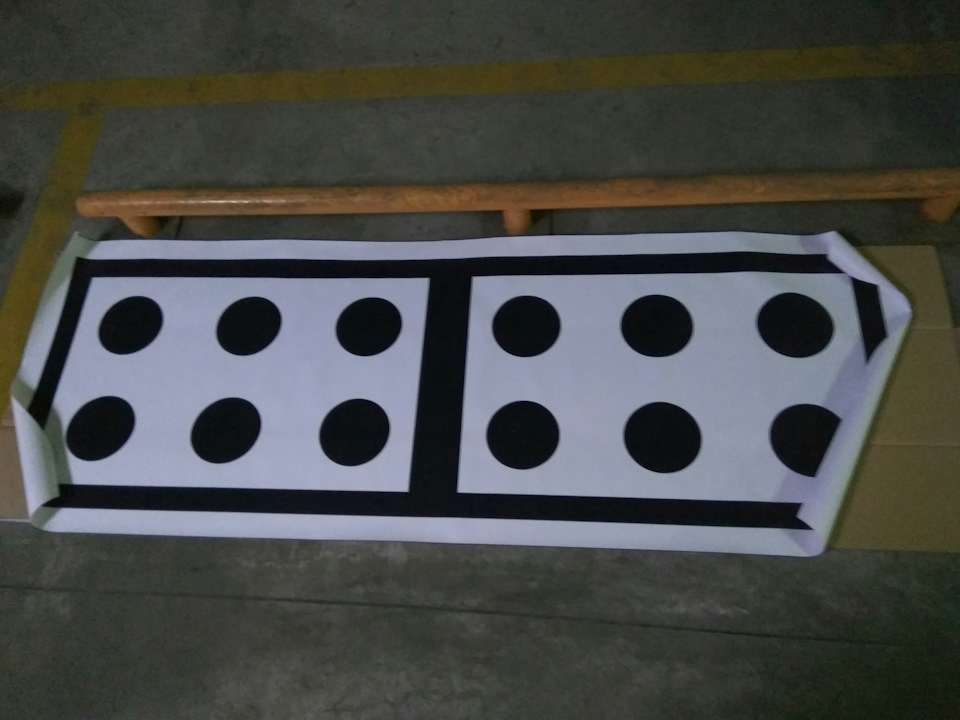

Виготовив стенд по макету https://megadriver.org
Робив на банері щільністю 500г/м так щоб був важчим іміцнішим.Вийшло в 300 грн.
Стенд зберігався згорнутим, підклав картон під стенд, щоб незабруднився. >

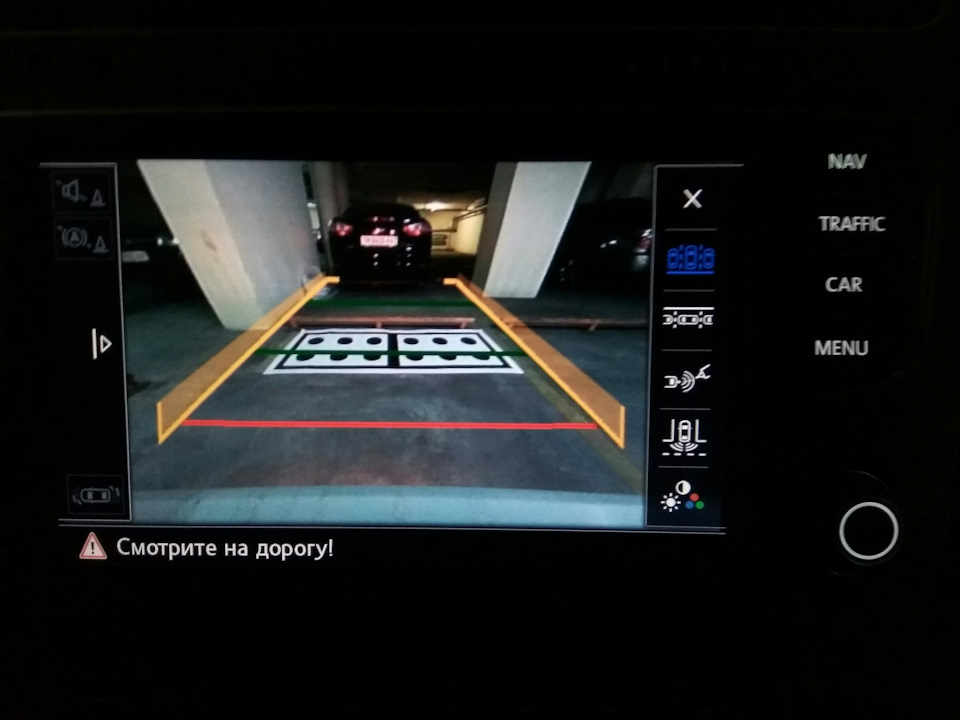

Основная задача это ровно положить стенд. Согласно ELSA, расстояниеот края бампера до стенда должно быть 400-1000мм. Я сделал так чтоесли смотреть в камеру заднего вида то стенд лежит между красной изелёной линиями . Получилось в районе 500мм.
Центр стенду має бути навпроти значка VW.
Відстань до задньої осі від стенду має бути однаково ліворуч іправоруч.
Лазерним вимірювачем, поміряв відстань від камери до підлоги та відзадньої осі до стенду, їх потім запитує ОДІС. У мене вийшло 820ммта 1150 мм. Висоту стенду задав 10мм, оскільки лежить накартоні.
Спочатку пробував зробити калібрування через самодіагностику, базові установки в блоці 6С. Нічого не виходило.

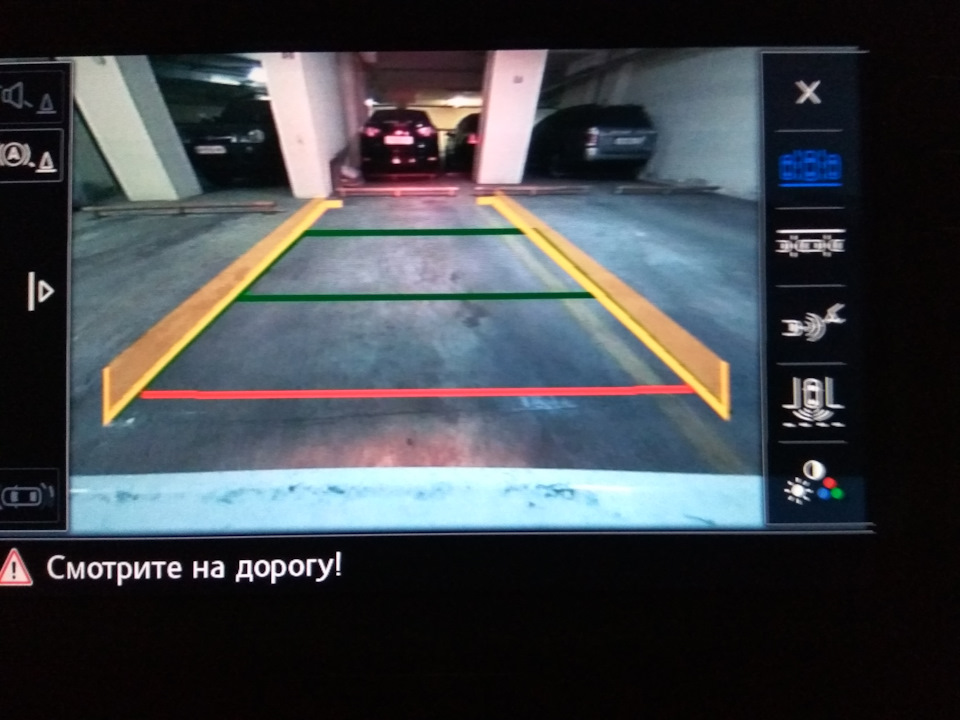

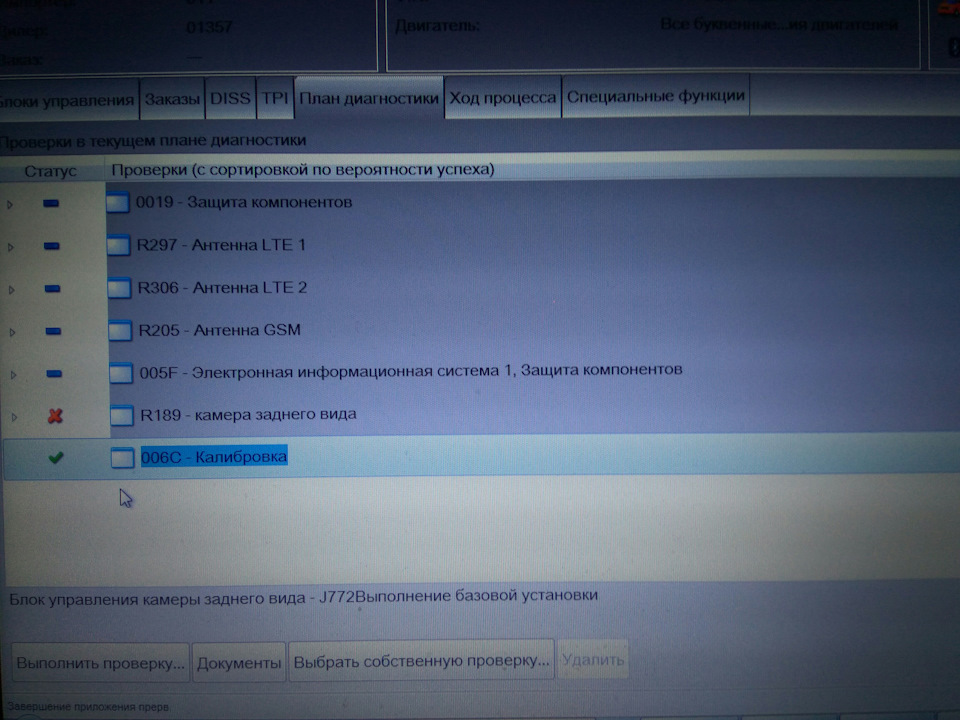

Потому вибрав проект, пасат 2017 року, та діагностику. У ній вибравусунення несправностей у блоці 6С і з другого разу калібруванняпройшло. PS після калібрування кут нахилу ліній змінився. Вартопорівняти з фото до калібрування вище за ом.
На першому фото права жовта динамічна лінія йде не паралельно лініїрозмітки на підлозі. А на фото після калібрування паралельно.






Коментарі14
… Потім вибрав проект, пасат 2017 року, та діагностику. У ній вибрав усунення несправностей в блоці 6С і з другого разу калібрування пройшло ... Вітаю. Ніяк не можу знайти як ODIS S вибрати проект ... Начебто проект тільки в ODIS E вибирається? Не пі...
Вітаю)) я це робив уже давно, але так і не написав пост((
Як саме калібрування здійснюватись? Що крутити в камері? Що з чим зіставляється? Чи є посилання на цю інформацію?
Крутити нічого не треба. Це програмне налаштування. Думаю в камері збережено зображення шаблону і камера звіряє те що вона бачить з тим що в пам'яті, і адаптує лінії розмітки до шаблону. Кут нахилу ліній і лівіше-правіше. Адже у багатьох авто камера ...
Тобто фізично камеру не треба підкручувати - все відбувається програмно? Яким шнурком (і версія софту) проводили маніпуляції?
VAS5054 і ODIS Service 4.3.3
Нарешті корисна інформація на сайті з телицями)))
Траєкторія і нахилився?
Особливих змін не побачив.
Ось тому я і забив на неї)
Нахил змінюється лише з параметром
У курсі з цього й запитав.
Фото після калібрування, варто порівняти з фото до калібрування вище за ом. На першому фото права жовта динамічна лінія йде не паралельно лінії розмітки на підлозі. А на фото після калібрування паралельно.
Подивився ще раз нахил ліній схоже змінився. На першому фото лінії не горизонтально підлозі, а сьогодні подивився, начебто горизонтально
