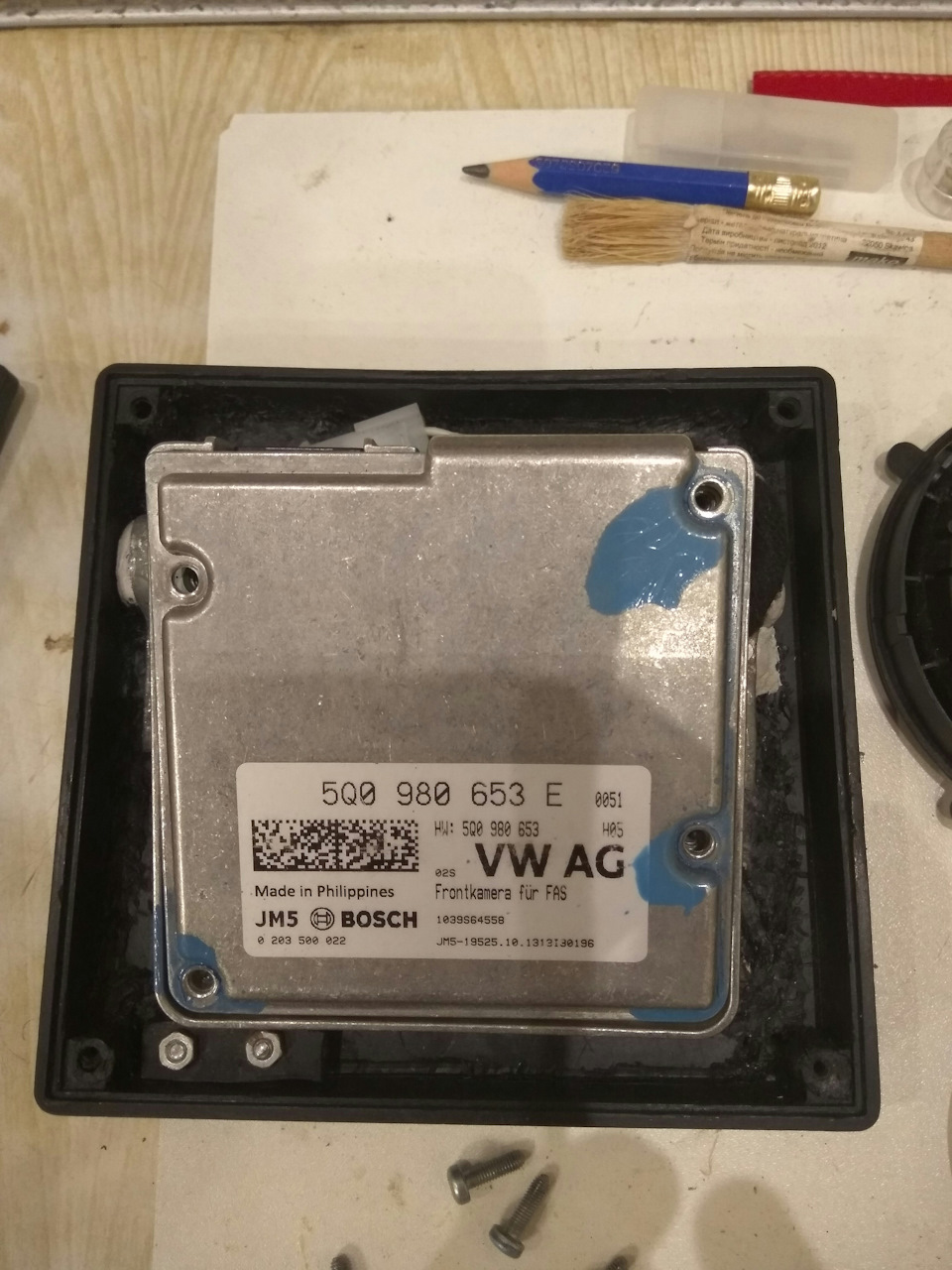

Камера асистентів була куплена давно, приблизно коли і ксеноновіфари. Камера 5Q0980653E а не 3Q0980654H

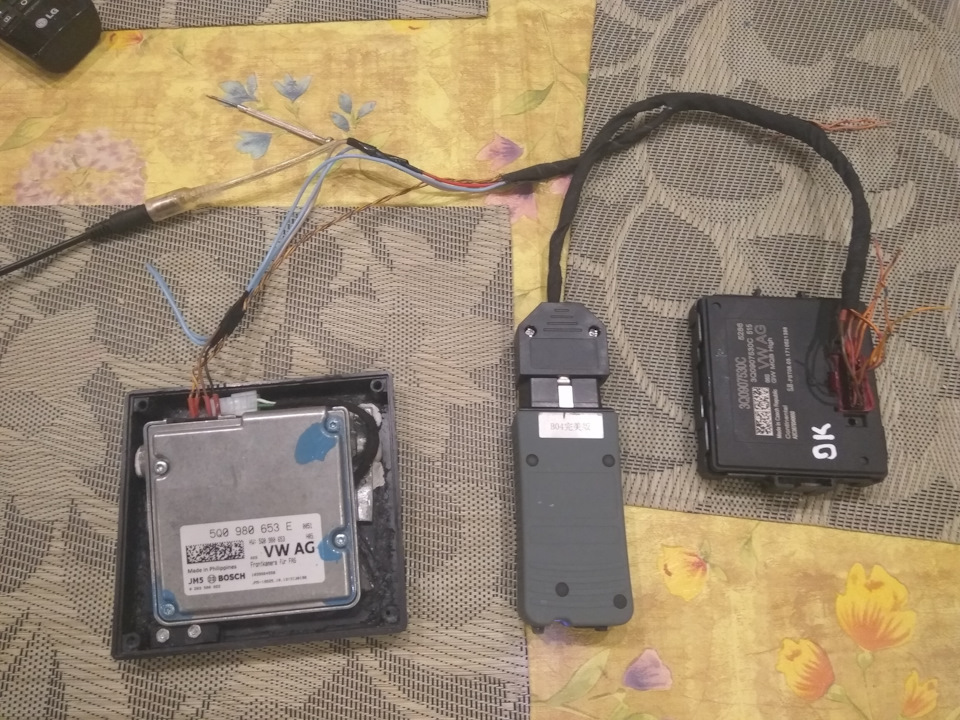

Я навіть підключив її до стенду і закодував. Але виявилося щокоробка велика і заважає регулюванню дзеркала заднього виду.Взагалі, камера була вміщена припадати пилом на полицю до "кращихчасів", тому що інших ретрофітів булодостатньо..ru/l/509336668013068610/ yox2018https://megadriver.org/logbooks та Darkhttps://megadriver.org дзеркала заднього виду.

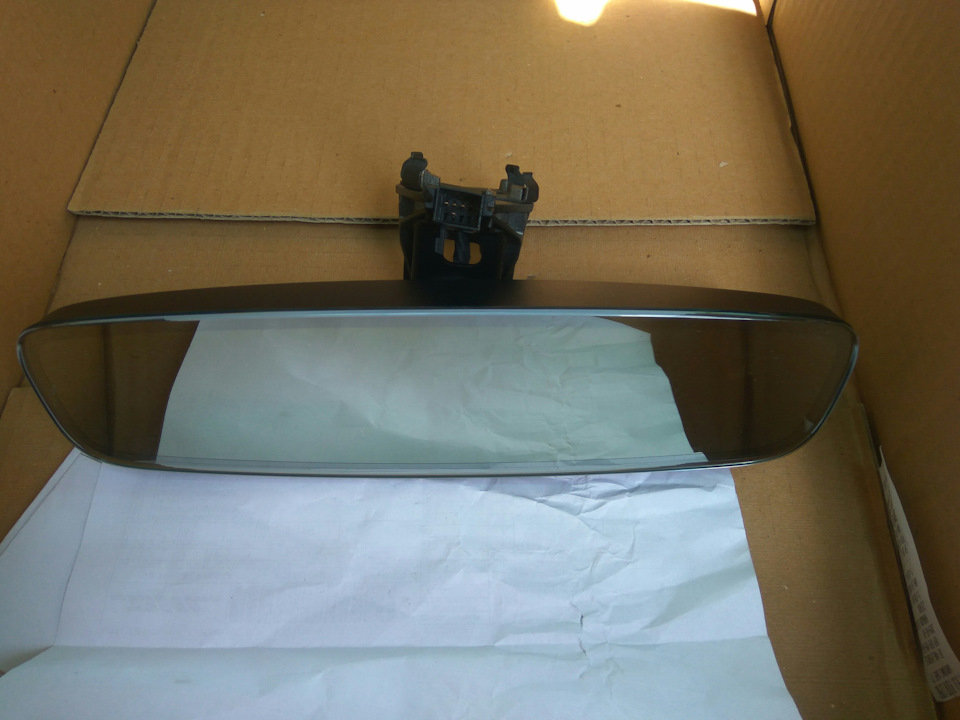

Було використано безрамкове дзеркало від Тигуана 3G0857511AС 9B9яке не підійшло на Кодіак
https://megadriver.org/p774598-bezramkove-dzerkalo >
На Алі був куплений шлейф 40см, 0.5х24 пін.
ua.aliexpress.com/item/32843563791.html

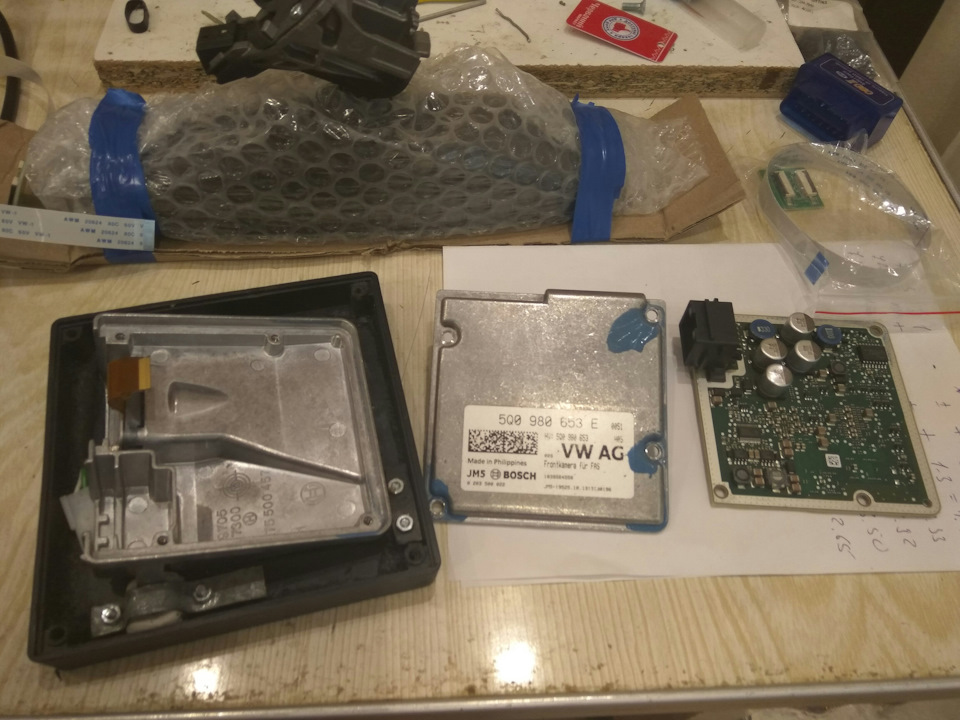

Блок камери був розібраний,

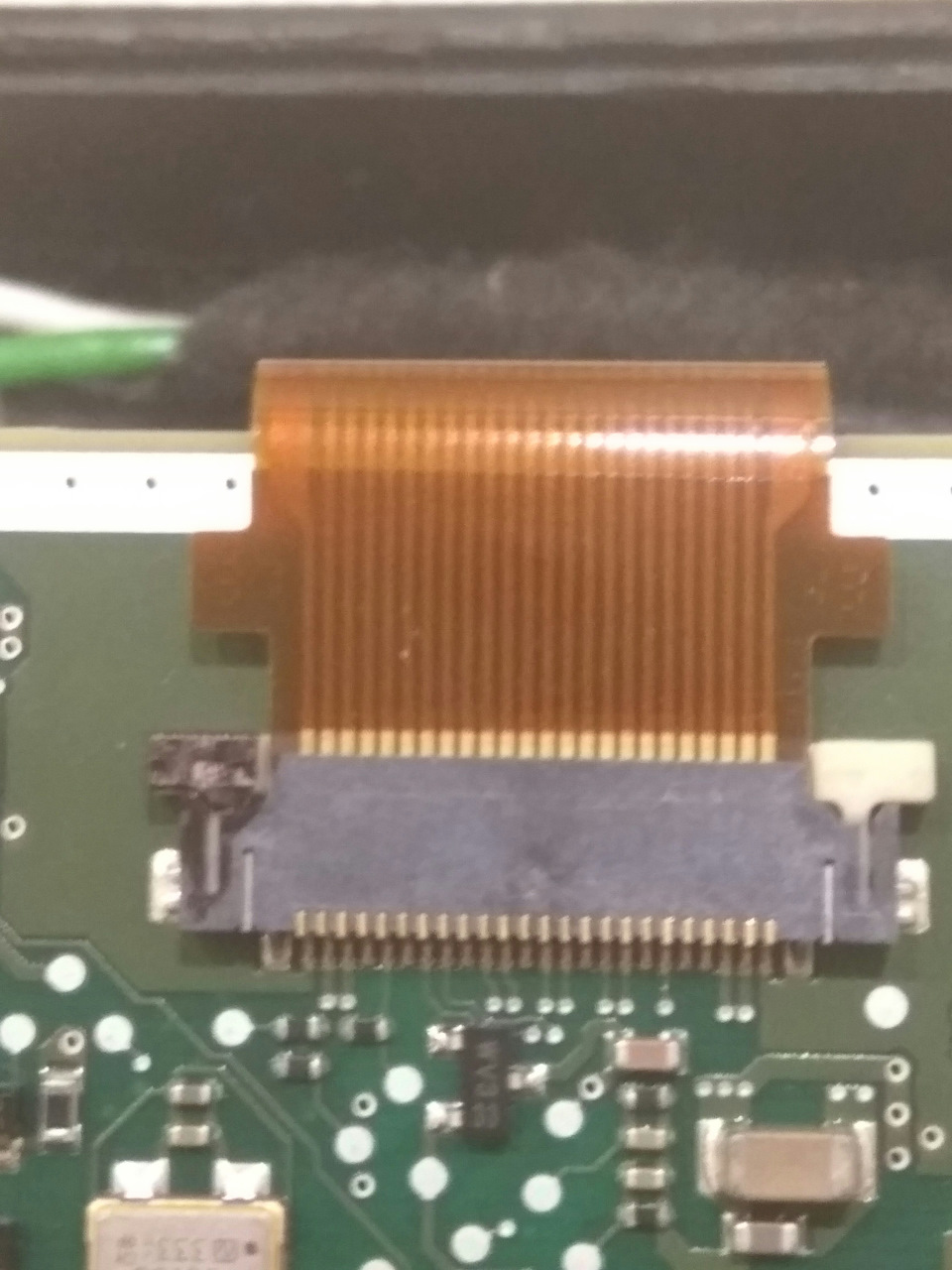

сама камера і плата з'єднані шлейфом.
З оцинковки за допомогою молотка, плоскогубців, шліфувальної машинита дриля було зроблено кронштейн. Шлейф підігнаний під перехідник.детально див у пості Dark ad-cd.net/gwAAAgAn5uA-960.jpg Ну а далікамера на кронштейні була закріплена на дзеркалі. Шаблоном служилодзеркало FLA (воно до речі у продажу)
Кут нахилу камери виставив однаковий з кутом нахилу датчикаFLA.
Форма кронштейна дзеркала з FLA та без FLA нічим не відрізняються.Навіть дірка під гвинт кріплення датчика FLA є. Але різьблення вній немає. Довелося нарізати мечем.
Результат
Коментарі19
Круто. А як реєстратор може воно працювати?
Ні.
Реєстратор навішується замість рідного пластикового ковпачка ad-cd.net/cQAAAgAn5uA-960.jpg
Це що регік такий? Тут якраз у ковпачку ставиться вічко камери помічників.
ua.aliexpress.com/item/32951450629.html Подібних реєстраторів купа, якість картинки огидна, але дешева і красива інтеграція в машину. У мене він і стоїть поверх ока камери асистентів ;)
Знаю, собі ставив замість ковпачка саме під камеру помічників. Передня знімала ще нічого, задня повне гівно.У цієї кріплення не підходить.
Як калібрувати щось збираєтеся товариші?
На стенді. За посиланням вище чол відкалібрував без проблем. І Петро теж калібрував. Питання як правильно стенд розміщувати.
І динамічна не злетить після кількох днів?
Ти мені ставиш такі питання на які я не можу дати відповіді. Краще запитай у першопрохідців.
Так у цьому і проблема що відкалібрувати первинно модно і на колінах і стенд кинути як доведеться, а ось динамічна це інша історія вона злітатиме.
Висота камери і середина стенду повинні бути на одному рівні як я зрозумів. І при встановленні камери її площина повинна бути в одній площині з посадковим місцем камери ФЛА. Простими словами - вона повинна стояти так само, як стояла ФЛА
Я ось знайшов трохи інший опис по монтажу стенду. 1570 см від підлоги. І не важливо яка висота камери.
Я не впевнений, правоти не знаю. Скажу тільки, що ми опускали, до мене був Тіг, йому стенд вище робили. Я робив у ПетранВаг, посилання у мене в пості є
Я читав, що багато хто робить саме так. Центр макета на рівні камери
Так, я теж читав. Де правда я не знаю) у будь-якому випадку - удачі!
Ми відпускали сантиметрів на 10 нижче за камеру, тоді відкалібрувалася відмінно. А на рівні злітала динамічна, хоча все було оригінал.
Відмінно вийшло, вітаю! Я довго не наважувався на встановлення даного асистента з багатьох причин. Встановлюватиму камеру асистентів таким же способом)
У камери 3Q0 шлейф ширший і на більше доріжок і довжина шлейфу максимум 20-25 см.
