Оригінальні диски та накладки (колодки) жили довго і щасливо 90 тис(6 років), і "померли в один день". Якби стежили за станомнаправляючих Виправляємо офіціалів., то, можливо, мені б вистачилодисків ще на один комплект накладок.Але, на жаль... Змінюємовсе.Згідно з каталогом ELSA товщина диска системи FN3 (288мм) -25мм.Мінімальна товщина - 22мм. (варіанти торм. Та їх комплектації здвигунами VAG
Перед прочитанням рекомендую ознайомитися із записом:
✓Тормозний супорт. Напрямні. > Ремонт гальмівного механізмупереднього колека, супер дискового колісного гальмівного механізмуFN3 Гальмівні диски встановив у парі з колодками< ATE> . Упортдискового колісного гальмівного механізму FN3
Для роботи необхідно приготувати динамометричний ключ28-210.
Зняття супорта описувати не буду, нічого нового не скажу, все вжеописано.< br/>

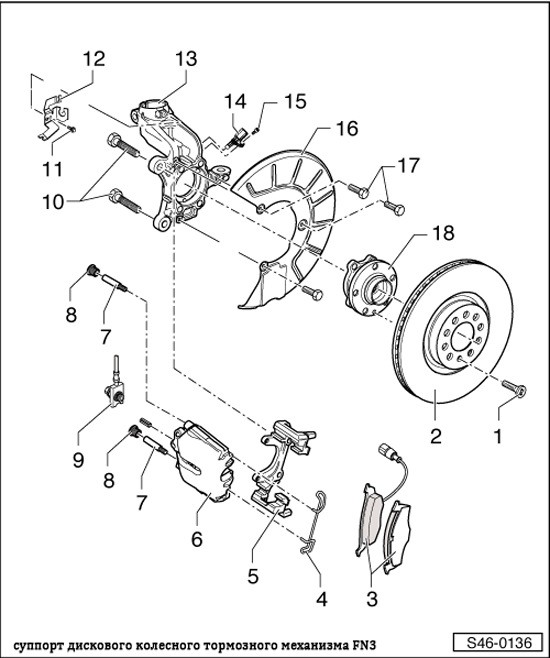

На відміну від 280 дискових гальм FS III, на 288 FN3 щобпоміняти диск, доведеться трохи повозитися. Щоб його витягтипотрібно зняти опору супорта колісного дискового гальмівногомеханізму № 5. Для цього потрібно відкрутити два болти №10, якізакручені з моментом 190Нм. На цьому етапі можуть виникнутипроблеми. Оскільки ми працюємо не на підйомнику, ми обмежені ходомкоміра між підлогою і бампером. Виручає динамометричний ключ ізхраповим механізмом, яким можна відкрутити ці болти, встановившимаксимальний момент на ключі. Наявні у мене коміри і подовжувачі немогли впоратися з цим завданням через їхню малу довжину інеможливість зробити оборот в обмеженому просторі між підлогою ібампером. Плюс, пам'ятаємо про те, що працюємо на домкраті, і длябезпеки потрібно щось підкласти або встановити підпору, щоб знятинапругу на домкраті. Працювати ключем будемо активно, особисто меніне вистачало своєї потенційної маси.

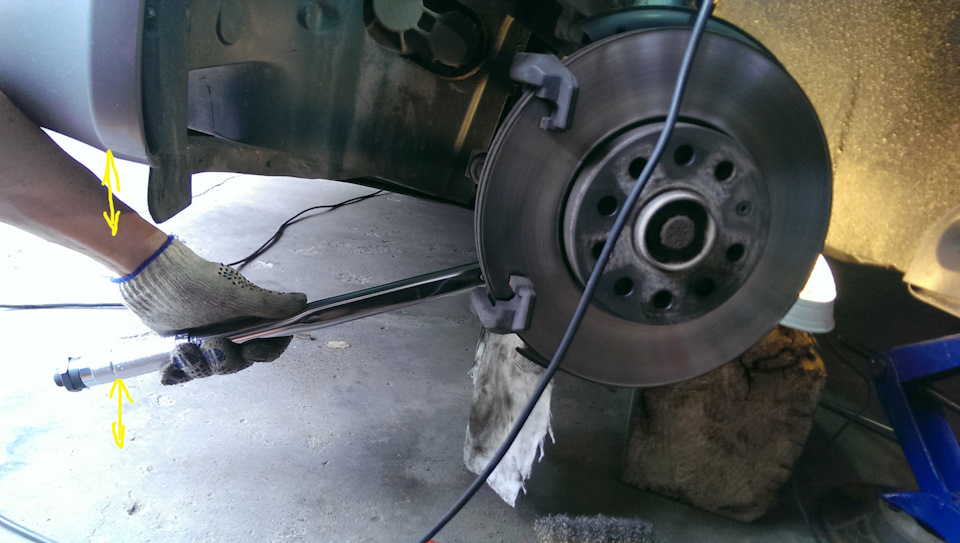

Динамометричний ключ 28-210
Перемігши болти, знімаємо опору супорта №5 (скобу).
/>
Наступний челенж - зняття диска.

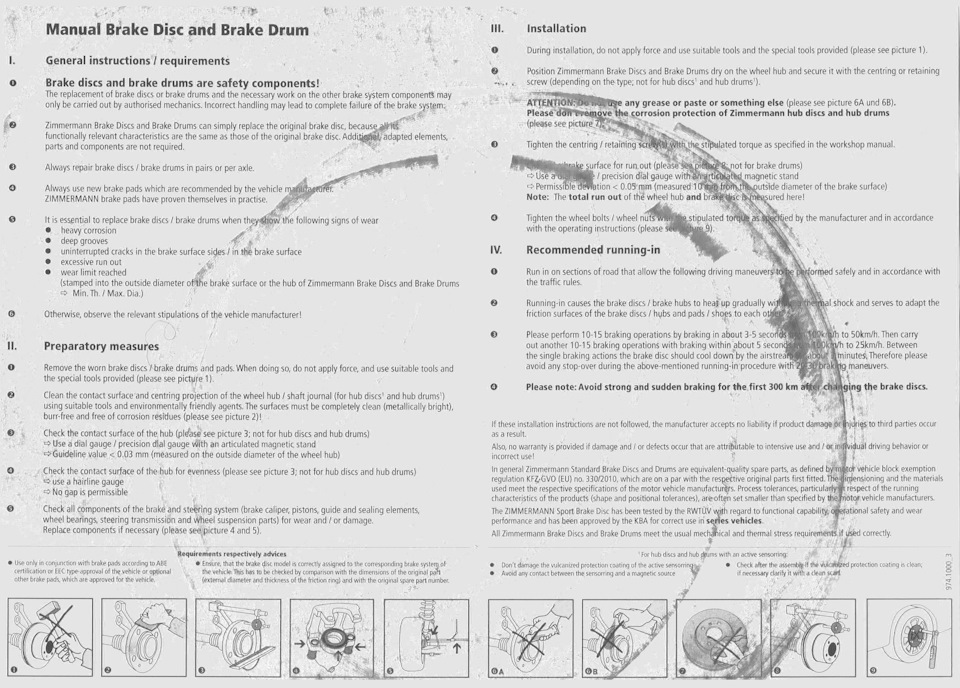

Otto Zimmermann manual

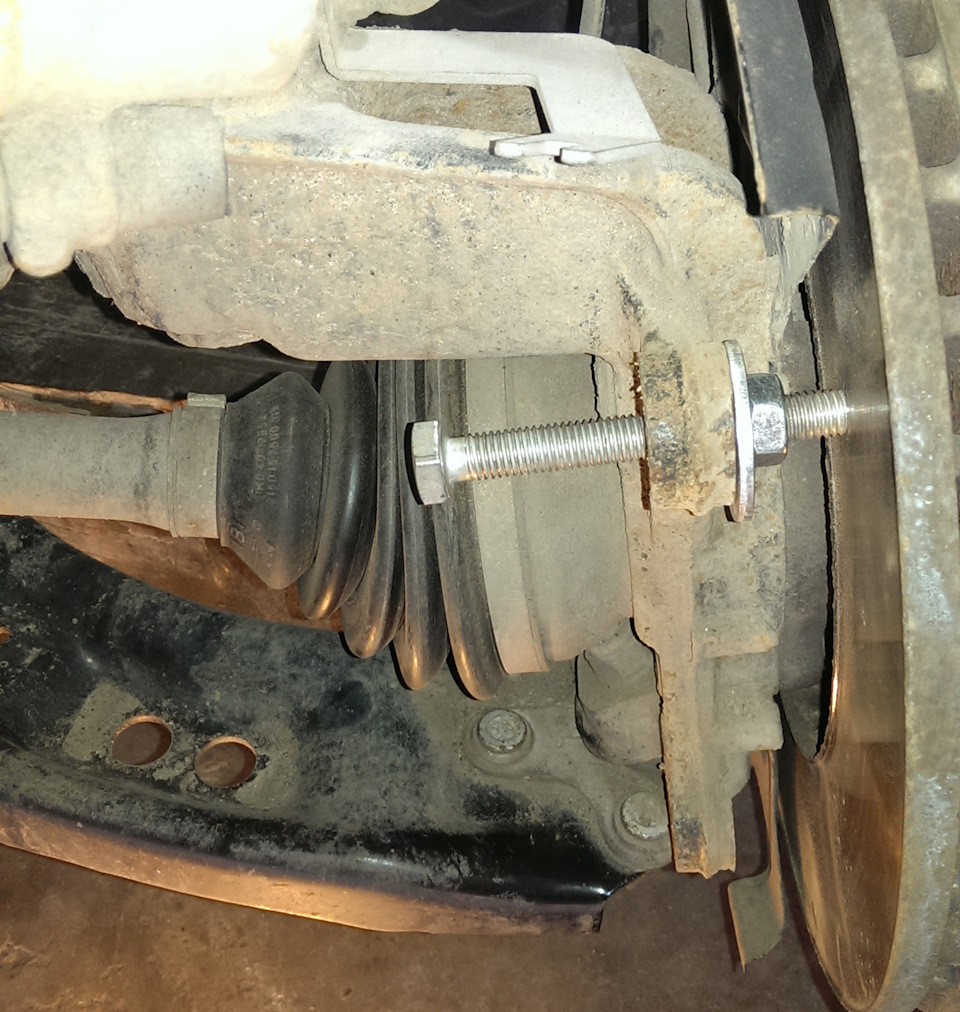

Оскільки, "заплатити" по диску кувалдою не наш метод, і дядькоZimmermann проти ( п.1), а дідусь Архімед наш друг, працюємо "механікою". Знаходимо, а краще, готуємо заздалегідьболт-шайбу-гайку. Вставляємо в отвір від болта №10, що звільнився, конструкцію як на фото і крутимо болт, утримуючи гайку ріжковимключем. За кілька секунд диск зі клацанням відходить відматочини.

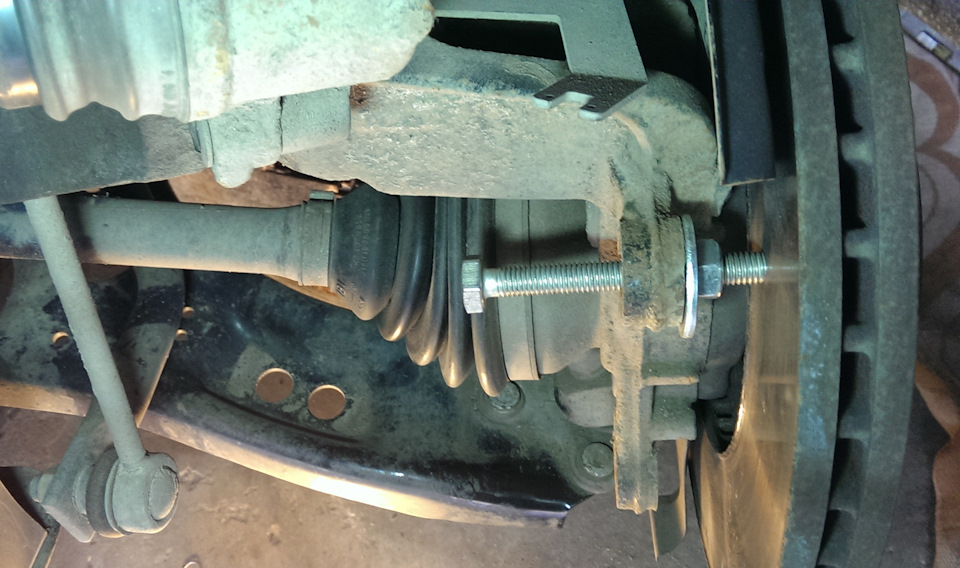

прикладна фізика в дії
якщо диск потрібно зберегти, то між болтом і площиною дискапотрібно щось підкласти. Дика, щоб розмочити закислий диск наматочині №18. Це має сенс. На фото видно, що ВД проникла між дискомі маточицею. Почистивши маточину, приступаємо до складання узворотній послідовності. Встановлюємо диск із дотриманнямрекомендацій інструкції Otto Zimmermann п.2, п.6А, п.6В, п.7
Встановлюємо скобу №5, затягуємо болти №10 з моментом 190Нм. Болтиперед встановленням очистити.
Переходимо до супорту. Виймаємо старі гумові втулки. Чистимопосадкові місця сухим ганчірком. Встановлюємо нові втулки АТЕ11.8171-0022.1 Для полегшення установки можна змастити зовнішнюсторону мильним розчином. Іншими засобами з невідомим впливом нагуму користуватися не став би. Ні силіконом, ні, тим більше, новомодним зликотом.
Що потрібно знати про втулки, можна прочитати тут:
✓Варіанти ремкомплекту гумових втулок напрямних.
✓ Інструкція з ремкомплекту гумових втулок Ate 11.0101-5409.2
Утоплюємо гальмівний поршень. Встановлюємо накладки. Встановлюємосупорт. Затягуємо напрямні моментом 30Нм. Не змащувати! )
втулка АТЕ11.8171-0022.1 чиста напрямна відкритого типу
у зборі, але ще не поставила фіксуючу пружину №4
Закінчуємо складання. Їдемо прикочувати диски. Ознайомившись ізпунктом №11
11. Рекомендації щодо прикочування дисків
ps ще раз усі мої записи на тему гальмівноїсистеми:
✓Варіанти гальм та їх комплектації з двигунами VAG
✓Варіанти ремкомплекту гумових втулок напрямних.
✓Інструкції з ремкомплекту гумових втулок Ate 11.0102-540 >
✓Обговорення напрямних передніх супортів. Виправляємоофіціалів.
✓Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
✓Що в коробочці VAG? Оригінальні гальмівні колодки.
! Викинув колодки "оригінал" VAG 5K0 698 151 під 288 дисків
✓Що в коробочці? Гальмівні диски Otto Zimmermann
"
Почистивши маточину, приступаємо до складання у зворотнійпослідовності. Встановлюємо диск із дотриманням рекомендаційінструкції Otto Zimmermann п.2, п.6А, п.6В, п.7
Встановлюємо скобу №5, затягуємо болти №10 з моментом 190Нм. Болтиперед встановленням очистити.
Переходимо до супорту. Виймаємо старі гумові втулки. Чистимопосадкові місця сухим ганчірком. Встановлюємо нові втулки АТЕ11.8171-0022.1 Для полегшення установки можна змастити зовнішнюсторону мильним розчином. Іншими засобами з невідомим впливом нагуму користуватися не став би. Ні силіконом, ні, тим більше, новомодним зликотом.
Що потрібно знати про втулки, можна прочитати тут:
✓Варіанти ремкомплекту гумових втулок напрямних.
✓ Інструкція з ремкомплекту гумових втулок Ate 11.0101-5409.2
Утоплюємо гальмівний поршень. Встановлюємо накладки. Встановлюємосупорт. Затягуємо напрямні моментом 30Нм. Не змащувати! )
втулка АТЕ11.8171-0022.1 чиста напрямна відкритого типу
у зборі, але ще не поставила фіксуючу пружину №4
Закінчуємо складання. Їдемо прикочувати диски. Ознайомившись ізпунктом №11
11. Рекомендації щодо прикочування дисків
ps ще раз усі мої записи на тему гальмівноїсистеми:
✓Варіанти гальм та їх комплектації з двигунами VAG
✓Варіанти ремкомплекту гумових втулок напрямних.
✓Інструкції з ремкомплекту гумових втулок Ate 11.0102-540 >
✓Обговорення напрямних передніх супортів. Виправляємоофіціалів.
✓Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
✓Що в коробочці VAG? Оригінальні гальмівні колодки.
! Викинув колодки "оригінал" VAG 5K0 698 151 під 288 дисків
✓Що в коробочці? Гальмівні диски Otto Zimmermann
"
Почистивши маточину, приступаємо до складання у зворотнійпослідовності. Встановлюємо диск із дотриманням рекомендаційінструкції Otto Zimmermann п.2, п.6А, п.6В, п.7
Встановлюємо скобу №5, затягуємо болти №10 з моментом 190Нм. Болтиперед встановленням очистити.
Переходимо до супорту. Виймаємо старі гумові втулки. Чистимопосадкові місця сухим ганчірком. Встановлюємо нові втулки АТЕ11.8171-0022.1 Для полегшення установки можна змастити зовнішнюсторону мильним розчином. Іншими засобами з невідомим впливом нагуму користуватися не став би. Ні силіконом, ні, тим більше, новомодним зликотом.
Що потрібно знати про втулки, можна прочитати тут:
✓Варіанти ремкомплекту гумових втулок напрямних.
✓ Інструкція з ремкомплекту гумових втулок Ate 11.0101-5409.2
Утоплюємо гальмівний поршень. Встановлюємо накладки. Встановлюємосупорт. Затягуємо напрямні моментом 30Нм. Не змащувати! )
втулка АТЕ11.8171-0022.1 чиста напрямна відкритого типу
у зборі, але ще не поставила фіксуючу пружину №4
Закінчуємо складання. Їдемо прикочувати диски. Ознайомившись ізпунктом №11
11. Рекомендації щодо прикочування дисків
ps ще раз усі мої записи на тему гальмівноїсистеми:
✓Варіанти гальм та їх комплектації з двигунами VAG
✓Варіанти ремкомплекту гумових втулок напрямних.
✓Інструкції з ремкомплекту гумових втулок Ate 11.0102-540 >
✓Обговорення напрямних передніх супортів. Виправляємоофіціалів.
✓Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
✓Що в коробочці VAG? Оригінальні гальмівні колодки.
! Викинув колодки "оригінал" VAG 5K0 698 151 під 288 дисків
✓Що в коробочці? Гальмівні диски Otto Zimmermann
"іншими засобами з невідомим впливом на гуму користуватися не ставби. Ні силіконом, ні, тим більше, новомодним зликотом.
Що потрібно знати про втулки, можна прочитати тут:
✓Варіанти ремкомплекту гумових втулок напрямних.
✓ Інструкція з ремкомплекту гумових втулок Ate 11.0101-5409.2
Утоплюємо гальмівний поршень. Встановлюємо накладки. Встановлюємосупорт. Затягуємо напрямні моментом 30Нм. Не змащувати! )
втулка АТЕ11.8171-0022.1 чиста напрямна відкритого типу
у зборі, але ще не поставила фіксуючу пружину №4
Закінчуємо складання. Їдемо прикочувати диски. Ознайомившись ізпунктом №11
11. Рекомендації щодо прикочування дисків
ps ще раз усі мої записи на тему гальмівноїсистеми:
✓Варіанти гальм та їх комплектації з двигунами VAG
✓Варіанти ремкомплекту гумових втулок напрямних.
✓Інструкції з ремкомплекту гумових втулок Ate 11.0102-540 >
✓Обговорення напрямних передніх супортів. Виправляємоофіціалів.
✓Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
✓Що в коробочці VAG? Оригінальні гальмівні колодки.
! Викинув колодки "оригінал" VAG 5K0 698 151 під 288 дисків
✓Що в коробочці? Гальмівні диски Otto Zimmermann
"іншими засобами з невідомим впливом на гуму користуватися не ставби. Ні силіконом, ні, тим більше, новомодним зликотом.
Що потрібно знати про втулки, можна прочитати тут:
✓Варіанти ремкомплекту гумових втулок напрямних.
✓ Інструкція з ремкомплекту гумових втулок Ate 11.0101-5409.2
Утоплюємо гальмівний поршень. Встановлюємо накладки. Встановлюємосупорт. Затягуємо напрямні моментом 30Нм. Не змащувати! )
втулка АТЕ11.8171-0022.1 чиста напрямна відкритого типу
у зборі, але ще не поставила фіксуючу пружину №4
Закінчуємо складання. Їдемо прикочувати диски. Ознайомившись ізпунктом №11
11. Рекомендації щодо прикочування дисків
ps ще раз усі мої записи на тему гальмівноїсистеми:
✓Варіанти гальм та їх комплектації з двигунами VAG
✓Варіанти ремкомплекту гумових втулок напрямних.
✓Інструкції з ремкомплекту гумових втулок Ate 11.0102-540 >
✓Обговорення напрямних передніх супортів. Виправляємоофіціалів.
✓Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
✓Що в коробочці VAG? Оригінальні гальмівні колодки.
! Викинув колодки "оригінал" VAG 5K0 698 151 під 288 дисків
✓Що в коробочці? Гальмівні диски Otto Zimmermann
"
✓Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
✓Що в коробочці VAG? Оригінальні гальмівні колодки.
! Викинув колодки "оригінал" VAG 5K0 698 151 під 288 дисків
✓Що в коробочці? Гальмівні диски Otto Zimmermann
"
✓Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
✓Що в коробочці VAG? Оригінальні гальмівні колодки.
! Викинув колодки "оригінал" VAG 5K0 698 151 під 288 дисків
✓Що в коробочці? Гальмівні диски Otto Zimmermann






Коментарі5
Втулки можна замінити, не знімаючи скобу?
скобу знімати доведеться тільки щоб диск змінити. І те, для 288 диска.
Супер ! Ось це підхід ! Все чітко, з підказками і фото ! Просто чудово ! І практично повністю однаково з Рено Дастер ! -)
А скобу навіщо знімати вона не заважає
Ось це звіт 👍
