Встановлення псевдо-датчика температури навколишнього середовища

Ось і підійшов до кінця цей нескінченний липневий тиждень, а довідпустки їх попереду буде ще три. Ну нічим, не біда, благо є чимсебе розважити., ставок, приємна чоловіча компанія, пиво, рибалка, комарі, роса, пиво, шашлик, пиво, маса вільного часу і чисте свіжелісове повітря! …
Власне панель приладів з відкритим БК була встановлена ​​я вжевстиг забути коли, але тваринне бажання довести до логічного кінцяпроцес відображення всієї доступної інформації на її дисплеї у менез того дня ніколи не пропадало. Очі попався блог користувачаsevanya2, дякую йому велике за його опис установки! Ну, загалом, ви розумієте…
Відразу обмовлюся, що свідомо вирішив поки не витрачатися на ріднийдатчик 96650439, тому за пару днів до встановлення в магазинірадіо-деталей було куплено два терморезистори на 2, 2 кім і на 4, 7кім (купив би ще на 3, 3 кім, але не було в наявності).

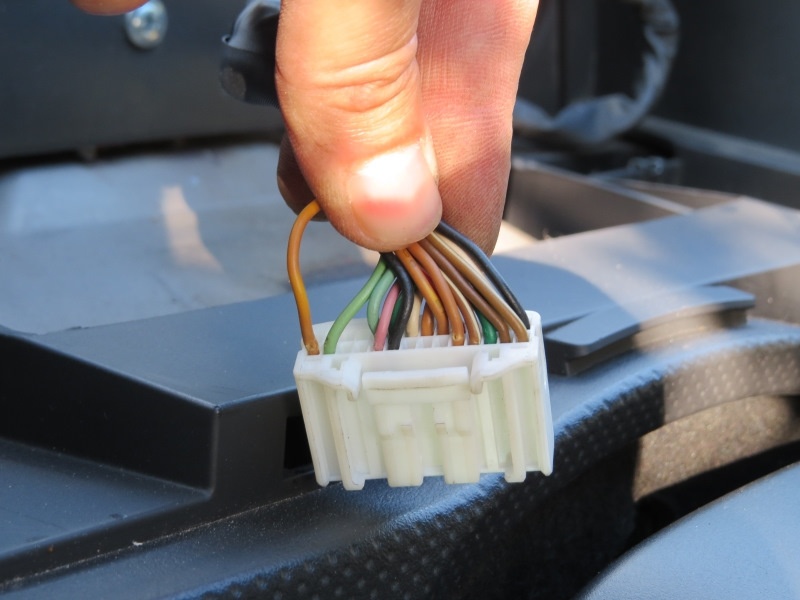

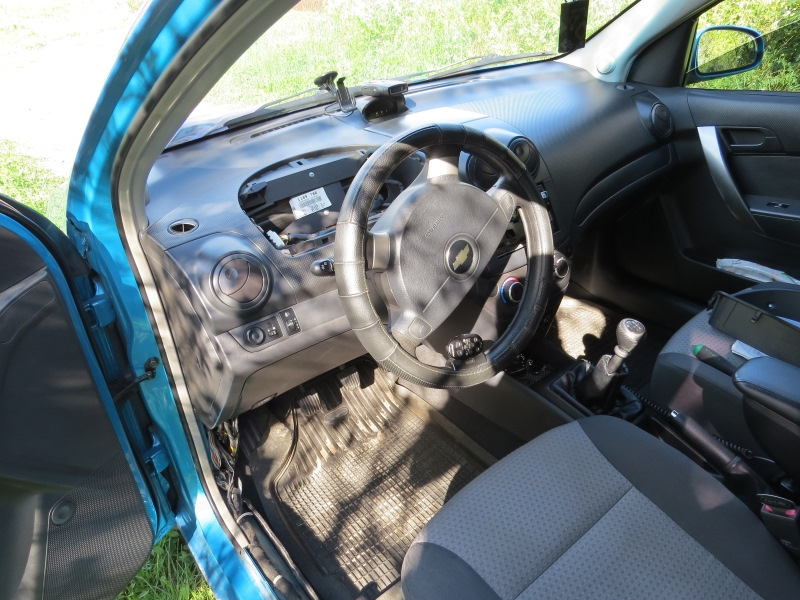

Процес монтажу, я не полінувався, і зафільмував на фотоапарат, хочаособливо хитрого там нічого не було. Але ми однаково знайшли собітруднощі. Наприклад, нижню пластикову планку біля ніг водія можнабуло б не знімати, але все це через те, що у нас не продзвонювавсяроз'єм датчика з 5-м дротом на роз'ємі приладки, який, як пізнішез'ясувалося, був прикритий зеленою заглушкою. Дійшло майже дотихого розчарування. Усьому виною — випита напередодні ввечерівелика кількість пива.

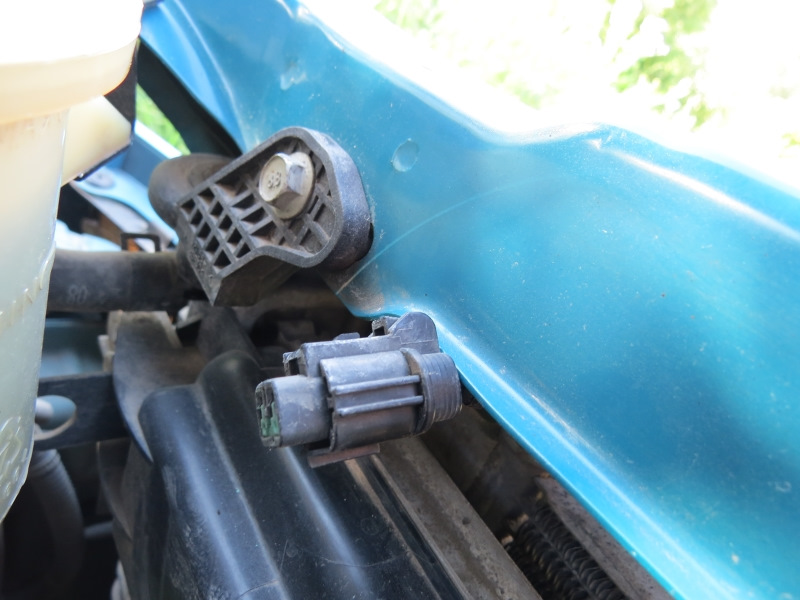

У випадку з моєю приладовою панеллю, достатньо було зняти лівуфару, знайти роз'єм датчика і зробити до нього підпаюваннятерморезистора, перед цим з'ясувавши який з них менше обманює)
4, 7 кім не підійшов, припаяний був на 2, 2 кім, поки що порівнююпоказання, але судячи з усього він дуже близький до показаньртутного китайського градусника. Похибка безумовно є, але хтосьсказав, що її немає у рідного датчика. Тому подивившись ціни нарідний 96650439 на відомих сайтах, викинув цю ідею з голови.>
Бюджет:
Терморезистор КМТ-12-4; 7кОм; 30% - 2, 20 грн
Терморезистор СТЗ-1-2; 2, 2 ком; 20% - 1, 90 грн
Разом:4, 10 грн
Upd. 21.07.2016 р.
У процесі тестування, яке триватиме до глибокої зими, можу поки небез впевненості сказати, що маленький терморезистор на 2, 2 кімвимірює досить точно. На сьогоднішній день вдалося провестипорівняння показань температури навколишнього середовища, у різнийчас, зі свідченнями штатних датчиків температури Nissan Qashqai2007 р/в. Та Opel Astra 2004 р/в. — свідчення, на мою радість, сходяться.Тестуємо далі…
Upd. 26.01.2017 р.

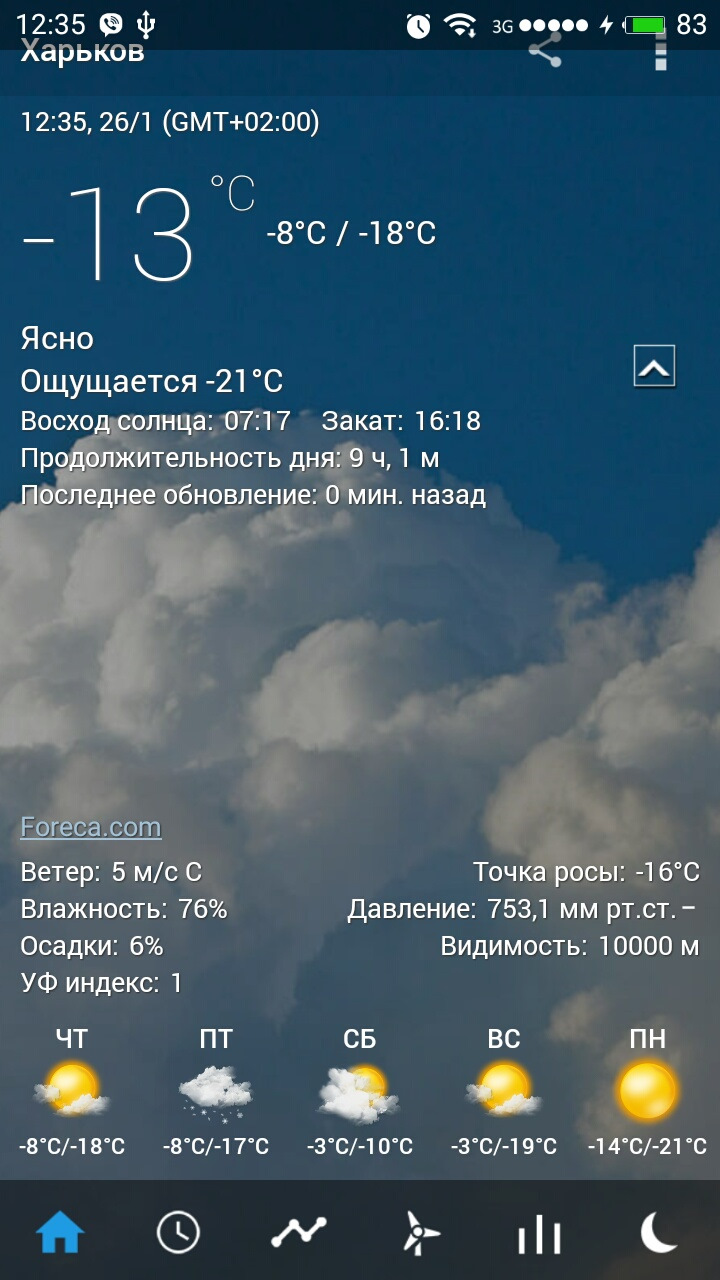

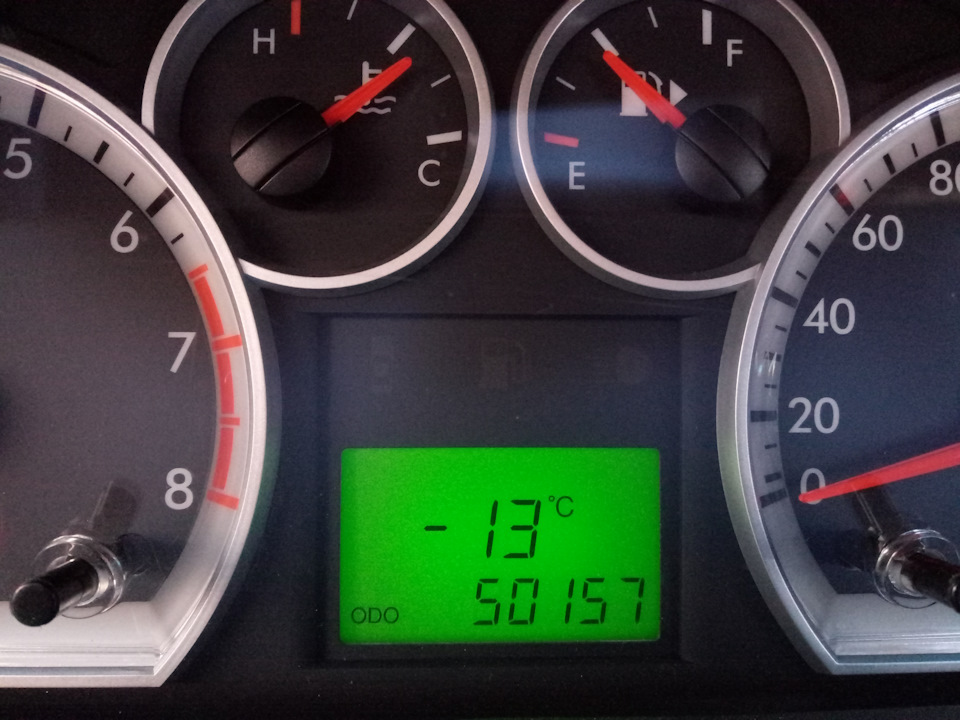

Викладаю контрольне вимірювання показників температури повітрянавколишнього середовища. Як бачимо, температурний виміртерморезистора збігається з реальними температурними показниками. .01.2018
Щоб не вводити вас в оману, вирішив доповнити цю посаду. Припаянийтерморезистор не пройшов випробування холодом і до кінця зими 2017року помер — лопнув навпіл. Є підозра, що це сталося через замерзлуна корпусі резистора вологи. Але не суть. На його місце поставив явсе-таки встановив температурний датчик, але недорогий - датчиктемператури повітря на впуску GM 96183228, подібний до того, щостоїть у патрубку повітряного фільтра. Коштував він дорожче затерморезистора, але набагато дешевше, ніж оригінальний датчикнавколишнього середовища. Брав б/в на авео-форумі за 50 грн, донього придбав роз'єм датчика коленвала з Сенса. У процесіексплуатації з кінця зими 2017 р. Можу сказати, що все працює якгодинник, який вимірює свідчення чесні.Запчастини на фото:96650439, 1783302
