Підключення лівого ремокона до Pioneer DEH-4200SD

Доброго здоров'я!

У комплектаціях Авео для нашого ринку, як ми всі знаємо, непередбачено управління аудіо-системою з пульта на кермі Тому устоку стоїть підкермове контактне кільце з трьома лініями:2 лініїдля подушки безпеки, 1 лінія для сигналу, і ще 2 запасні.А як яписав раніше, я встановив шкіряне кермо з лівим ремоконом, і тепермені для повної реалізації задуманого необхідно було або допоюватидо 2-х запасних ліній шлейфу дроту і додавати в роз'єми піни, щовідсутні, як показано на відео в статті камрада Lito88, абокупити вже готову контактну групу з 5-ма виведеними лініями Що я, власне кажучи, і зробив — на розбиранні купив розширене контактнекільце для Lacetti GM 96387578 на 5 пінів за 350 грн.. Ця контактнагрупа мала необхідний роз'єм з трьома проводами:1 на звуковийсигнал, 1 на масу і 1 на управління магнітолою.

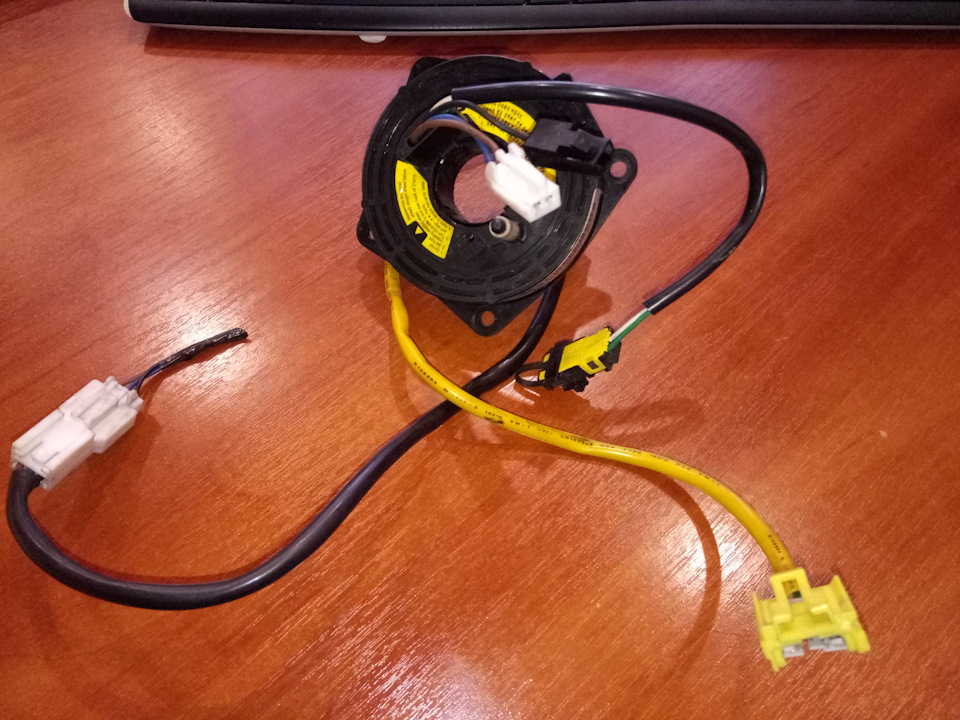

Розширене контактне кільце GM 96387578

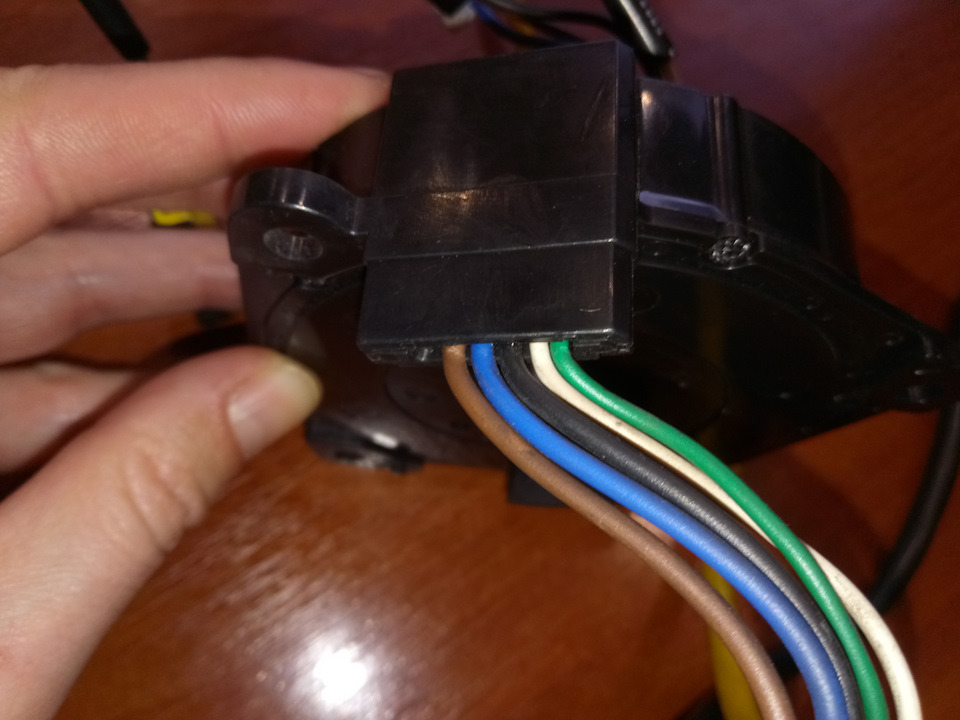

Розширене контактне кільце GM 96387578. Вид рухомої частини

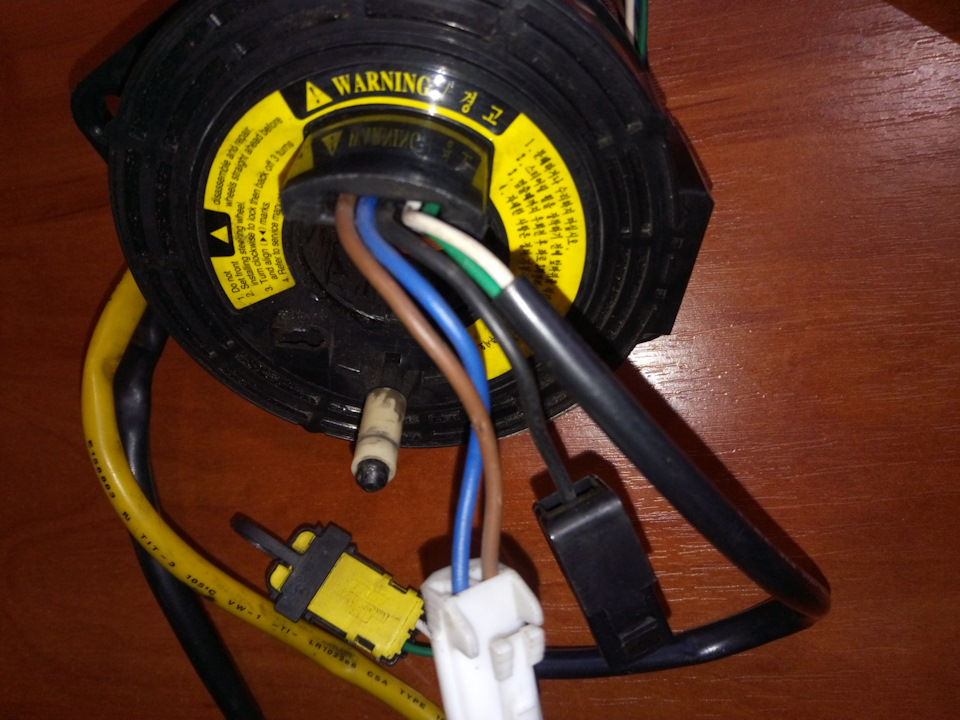

Розширене контактне кільце GM 96387578. Вид

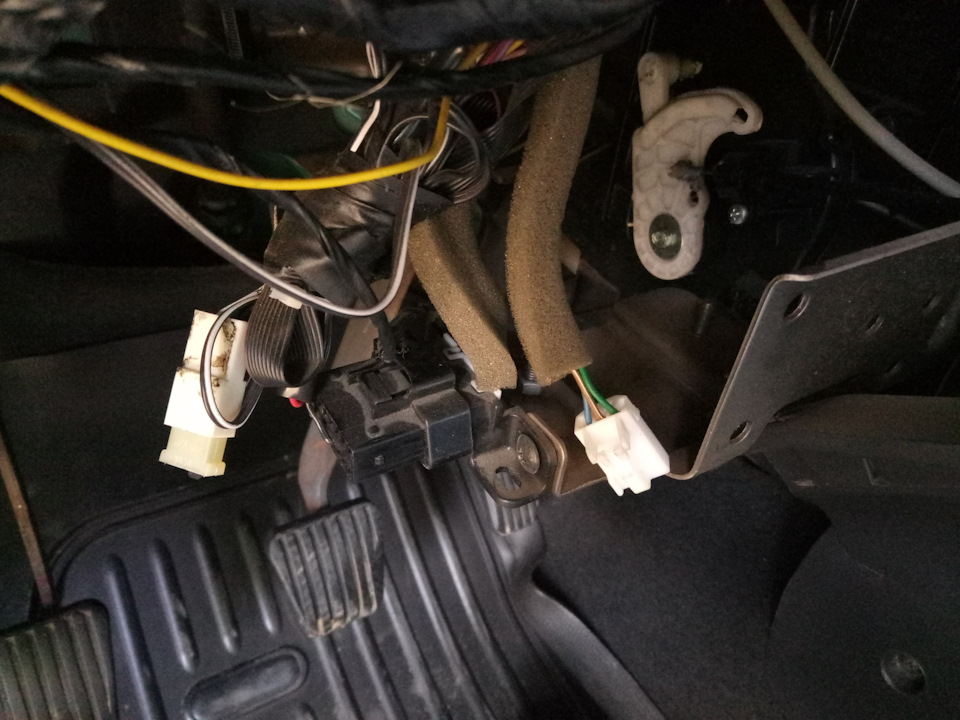

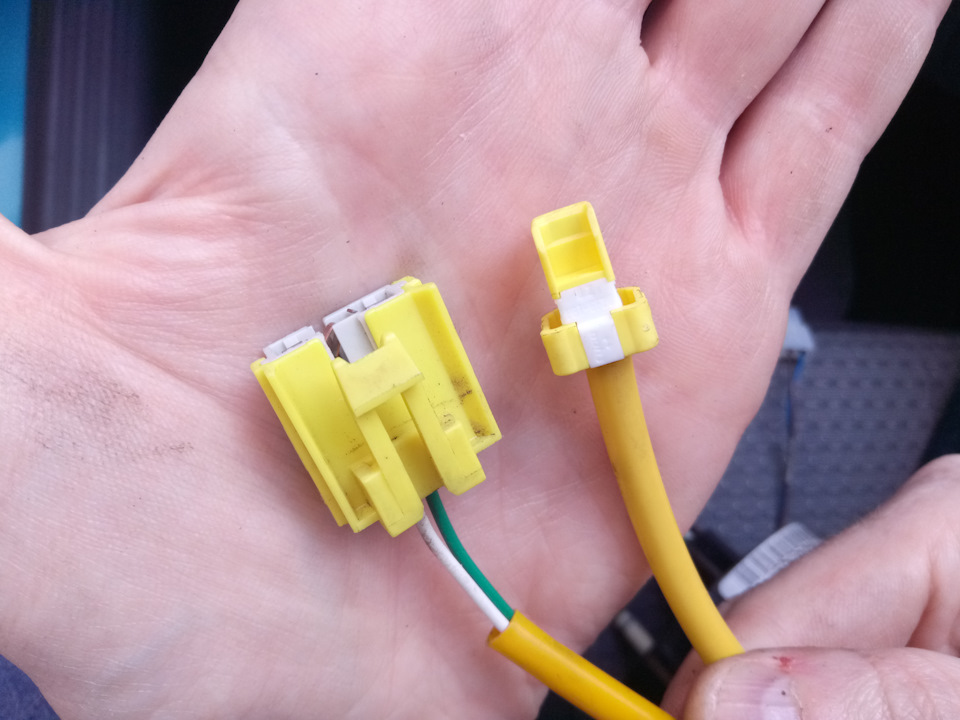

Далі, завдяки вмілим рукам і світлому розуму Олексіяlito88 Підключили до моєї магнітолі Pioneer DEH-4200SDлівий блок клавіш керування аудіо-системою GM 96550711. Припідключенні з'ясувалося, що роз'єм подушки безпеки з боку мій Авео, довелося його перепаювати. У штатній проводці моєї Авео підторпедою вже було 2 дроти, що йдуть від магнітоли до роз'єму підкермовий колонкою. Ці два дроти були заведені в заздалегідьпідготовлений кутовий міні-джек 3, 5" і підключені до магнітолі.>
З ремокону Олексій прибрав рідну плату і встановив плату своговиробництва, зі зміненою схемою пульта і перепаяв роз'ємпідключення. Ремокон Вид спереду
Лівий ремокон Вид збоку
Лівий ремокон Вид ззаду
В управлінні магнітолою Pioneer DEH-4200SD за допомогою ремоконареалізовані такі функції:
кнопка Power: коротким натисканням – приглушення звуку; > кнопка Seek: в режимі плеєра коротким натисканням -перемикання треку вперед, в режимі радіо коротким натисканням -пошук радіостанції з мінімальним кроком, довгим натисканням - пошукнайближчої радіостанції;
кнопка Vol + - збільшення гучності;
кнопка Vol - - зменшення гучності.<
Результат
