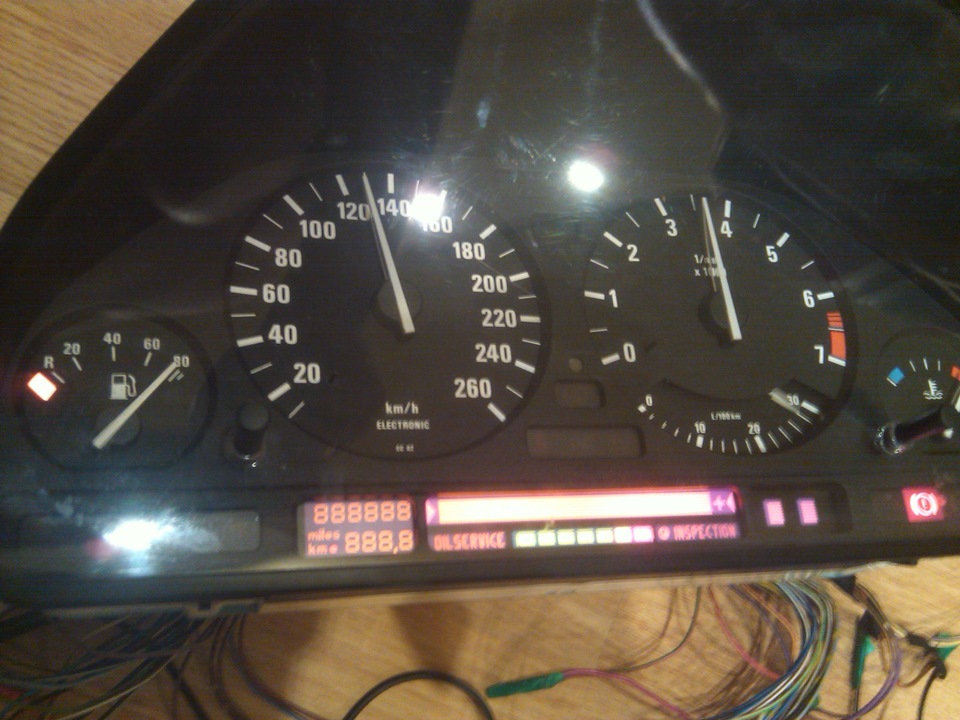

У суботу придбав екземпляр приладки, що чудово сохнув, тому що дляїї встановлення доведеться злегка переробляти проводку (low -> high) вирішив переконатися, що приладка справна. Для цьогопідключив приладку від звичайного. Комп'ютерного блоку живлення ізапустив self test.Все виглядає робочим! Як мінімум всі стрілки "махають", всі сегменти РКІ екранів працюють! Особливо перевіривпідсвічування - всі 3 лампочки живі! "втім, тепер у передчуттіустановки. Майстер ось ось вийде з опуску. Ще не знаю на скількибуде брехати спідометр \ одометр, але це справа поправне.Вирішується перепрошивка кодера, про що повно інформації в інеті.План покататься як є і лізти туди тільки" якщо буде істотнарізниця. Ось тут добре описано як підключити приладку від БПбудинку
https://megadriver.org … bumer303/journal/1720567/
А тут можна знайти кольори проводів по роз'єму та номеру піна
docs.google.com/spreadshe…pueUJRRXVrM2c& pli=1#gid=0
Також, щоб включити ATX блок живлення без материнської платипотрібно поставити перемичку між зеленим і чорним проводами вроз'ємі живлення материнської плати.

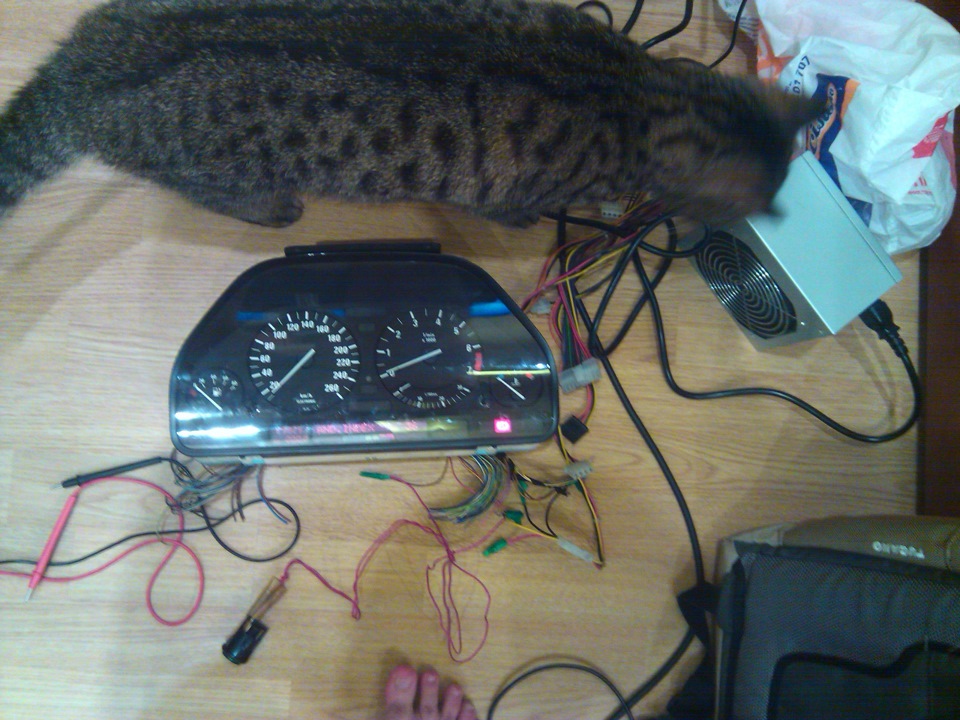

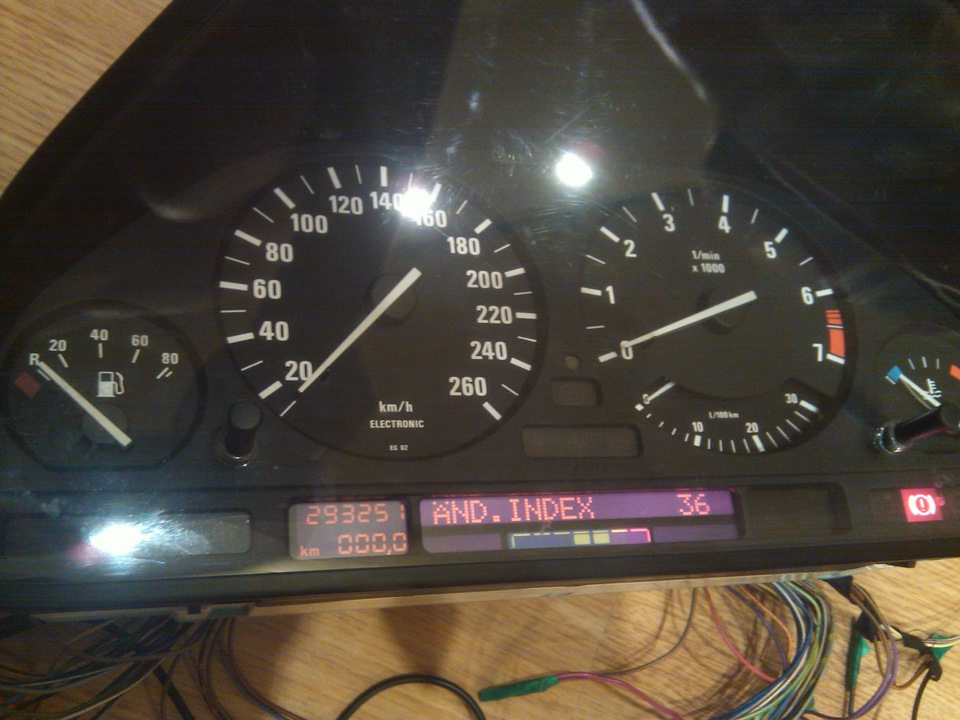

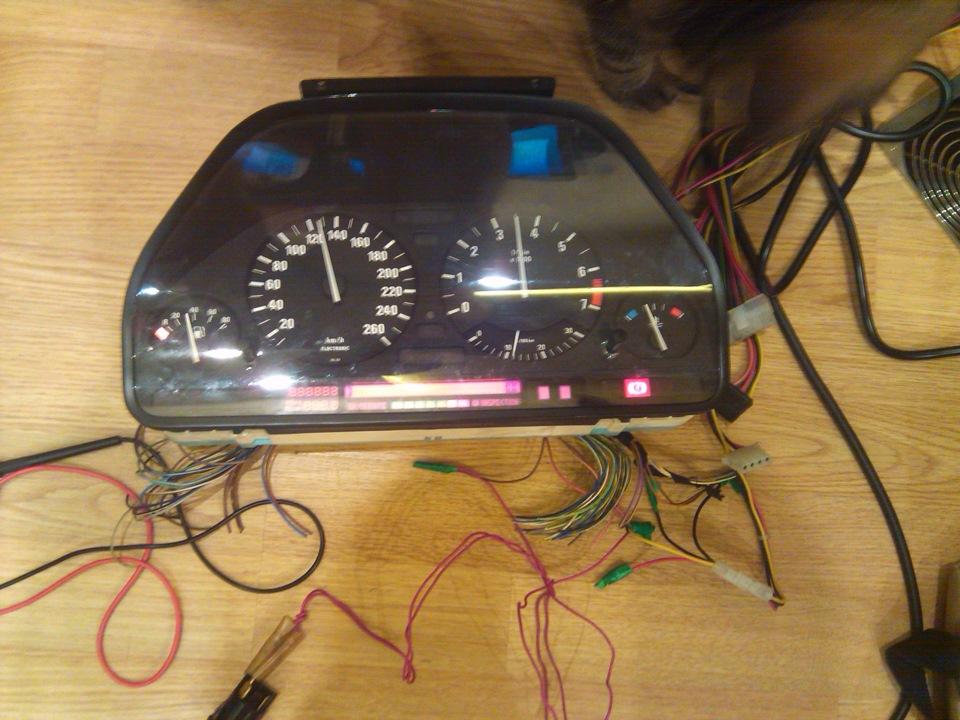

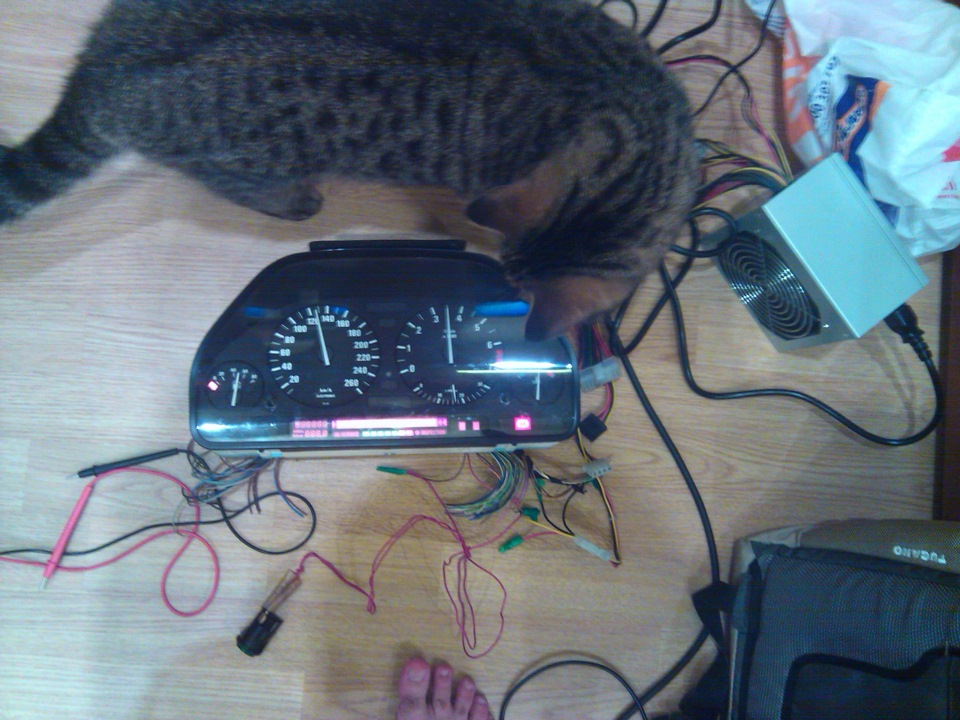

Тепер трохи фоток
Коментарі16
Вітаю! А як підключити датчик температури, якщо спочатку стіл 1 контактний а тепер 2 х контактний?
Одно контактний бере масу з мотора, а у двох контактного є і маса і сигнал. Причому на фішку завжди приходить 2 дроти. Можу помилятися але шаманити треба в круглому роз'ємі де моторна коса підключається до підкапотної проводки. З боку коси провід при...
справа в тому що з приладки йде 2 дроти, коричнево-фіолетовий і коричнево-жовтий і вони телефонують до фішки датчика, виходить або прилад або датчик не працюють?
Схоже, що так. А якщо зняти фішку з датчика і поміряти в ній напругу при включеному запалюванні - воно там буде?
Напруга думаю має бути близько 5 вольт, цю інфу я шукаю для друга, я вже попросив його заміряти, завтра сказав перевірить
Так, за ідеєю 5. Якщо напруги не буде то схоже на дохлу приладку. Якщо буде - то датчик. За ідеєю)
Мені хоч із цим пощастило, із заводу стоїть, а так пустушка повна
Коте шикарний )
Також заморочився з такою приборкою. Щойно поставив. Все працює, температуру завищує (датчик ще не поміняв). Свою проводку не чіпав, зробив перехідник. Але це тимчасово для тесту. Гонг підключив, приємно блимає ). щось розібратися не можу. Хочу свій ...
Дивись вище посилання я дав. Там все є. Складання програматора у мене в БЖ. Там же я якраз і показав як включити приладку та результати перепрошивки.
Точно таку ж поставив собі. занижувала тахометр інше було ок. Але я по дурості і спідометр підняв вище (
До речі гонг як чіплятимеш? І чи будеш?
З гонгом ще не вирішив )
Ось я спантеличив. Бо приладка не вміє сигналізувати про забуте світло
Треба зняти прошивку кодера і подивитися що там пишеться. Якщо від M50B25 то по ідеї брехати не повинно. Там є такі параметри , ;ZYLINDER_ZAHL //Кількість циліндрів PARZUWEISUNG_FSW
Ось млинець, і собі таку захотів)))
