Нарешті завершив доустановку Сигналки+ а саме доустановив датчикоб'єму і салону, а також кнопки відключення даного датчика.
Раніше я писав що мені дістався комплект сигналки+, але кнопкавідключення трохи не така і було питання як її підключити
Фото:

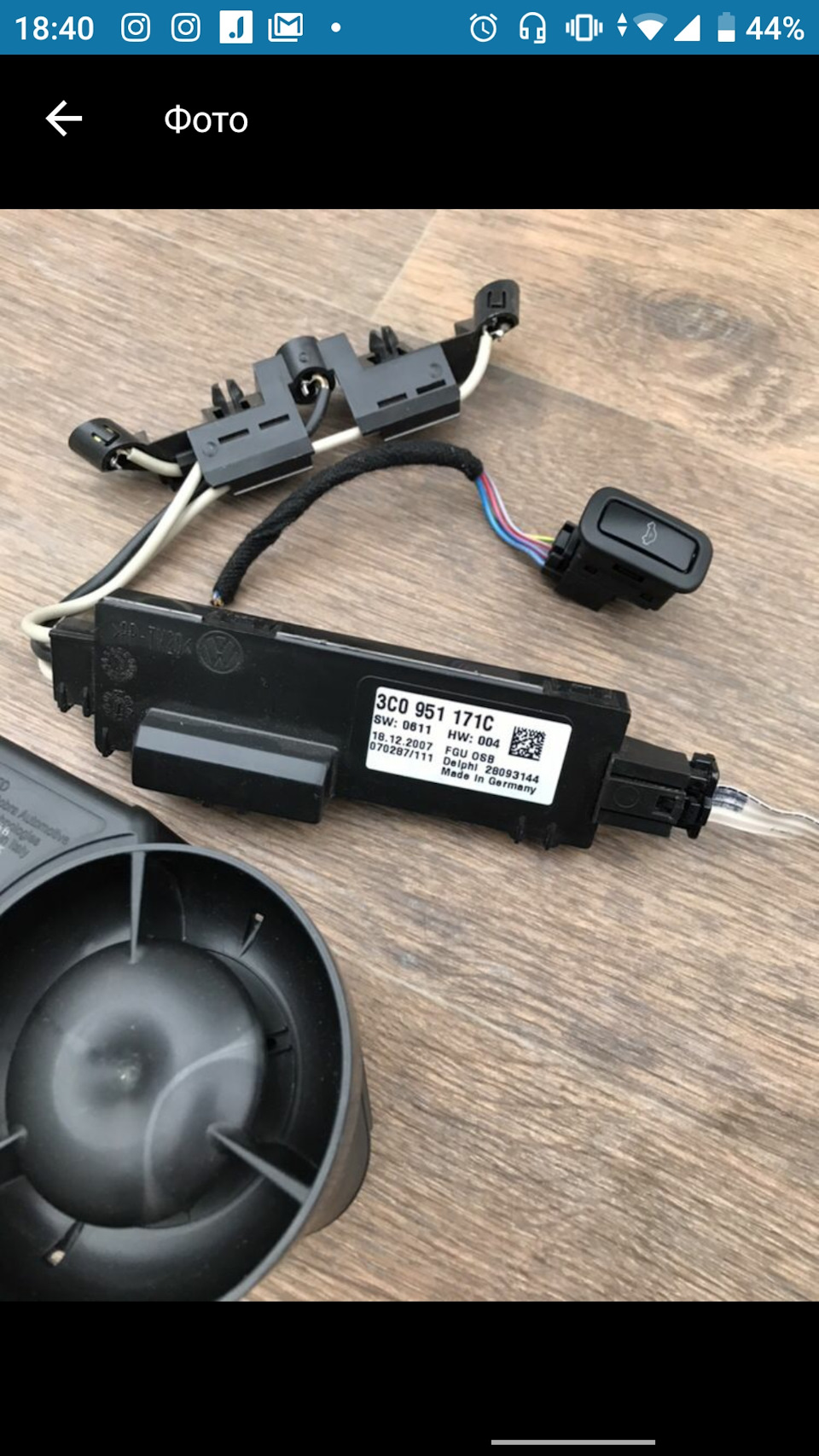

Датчик, кнопка

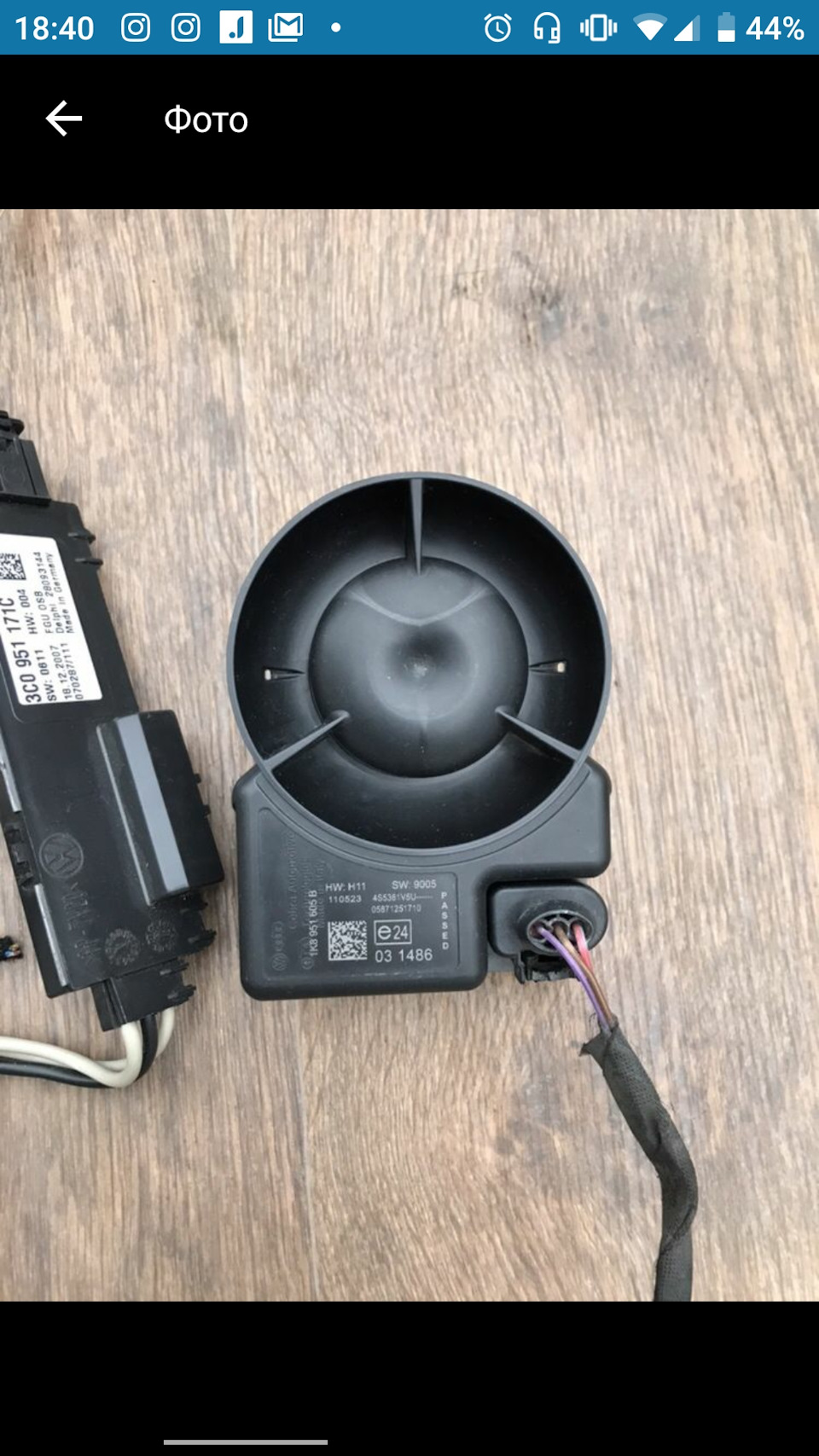

Сирена

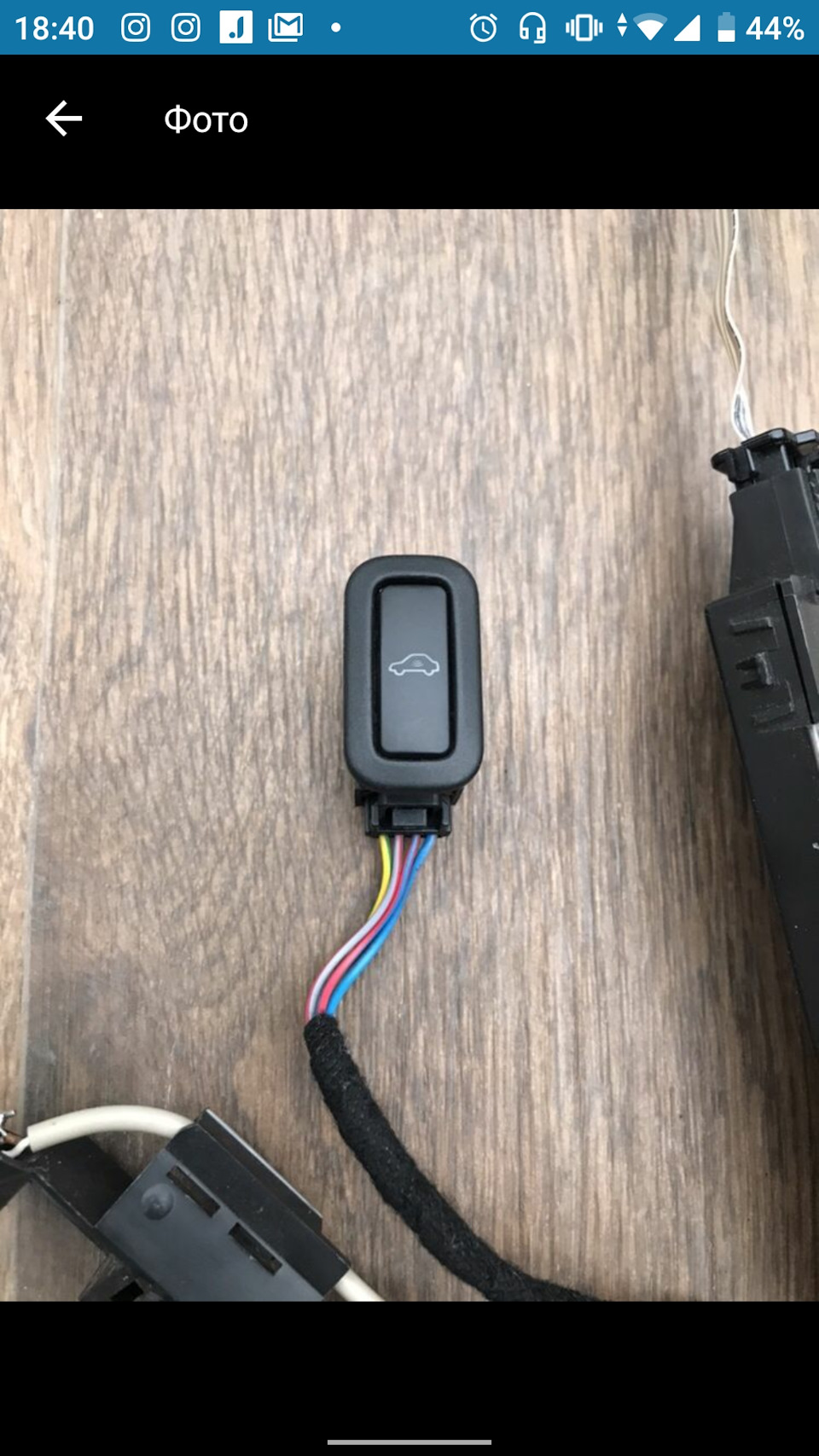

Кнопка відключення датчика об'єму салону.
>

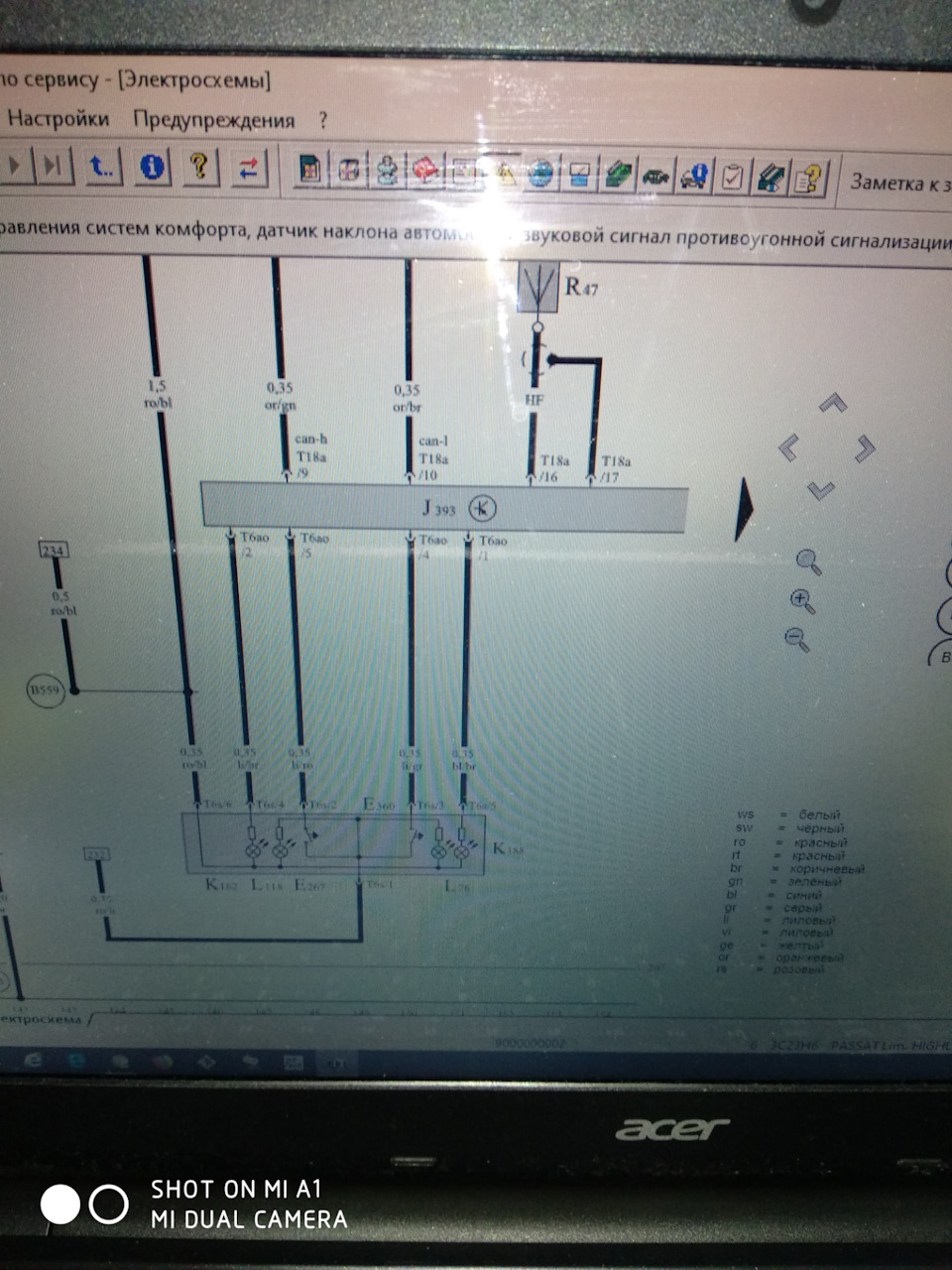

Встановив ELSA, і там для VW в електросхе кнопка складається з двохкнопок, відключення об'єму салону та датчика нахилу.
Кнопка — прямокутник внизу, по центру — блок комфорту<
Не дуже хотілося щось купувати іншу кнопку так як ціна немаленька.

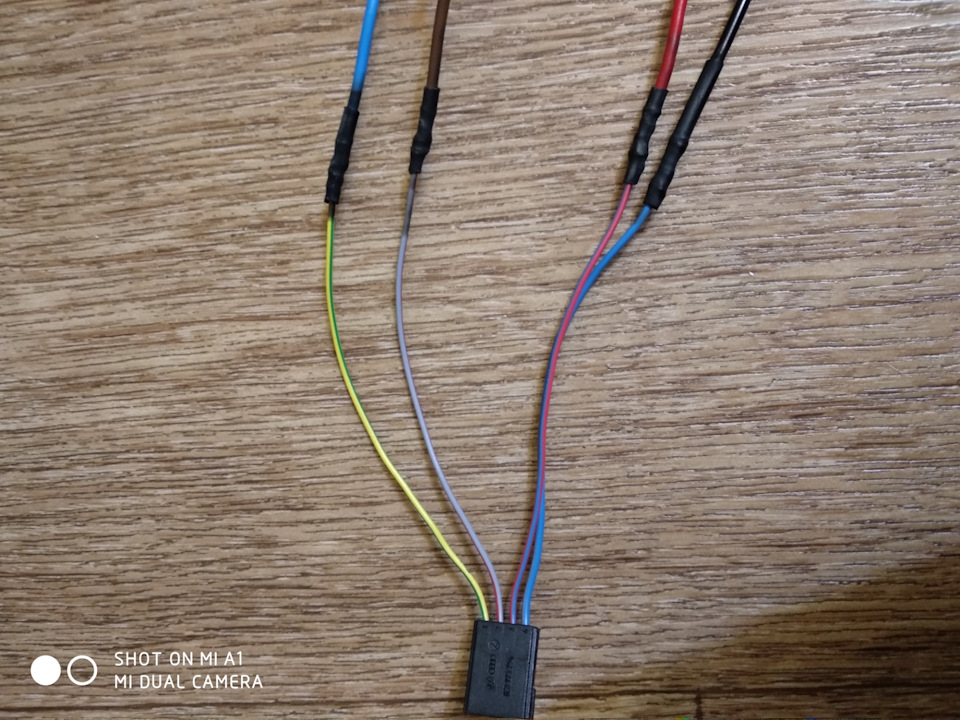

Вирішив розібрати і продзвонити кнопку.
А там все дуже просто, в результаті підключення кнопкинаступні:Кнопка Пін 1 - Т6ао 5пін
Кнопка Пін 2 - Т6ао 2пін
Кнопка Пін 3 - ( 1)
Кнопка Пін 4 — (2)
Т6ао — шести контактний роз'єм блок комфорту.
(1) - Блок центр електроніки, другий роз'єм 12 контактний якщолежати на спині там шукаємо пін 11
(2) - Блок центр електроніки, 10 контактний роз'єм він там один, пін 10
Пізніше намалюю стрілочки для (1) і (2) на цьому фото:
підключення до блоку центр електроніки
Підключення датчика просте:
Пін 1 — запобіжник 17 на колодці з боку водія
Пін 2 — маса
Пін 3 — пін 6 на блоці комфорту, там же підключена сирена
Блок запобіжників з боку водія
Підсвічування кнопки
Індикація відключення датчика об'єму салону
Стандартне розташування кнопки
Тепер потрібно активувати датчик у блоці комфорту, потрібнопоставити галочки на датчик об'єму салону активований і датчикнахилу активовано.
Перевіряємо на відсутність помилок у блоці, значить все підключенокоректно.
Принцип роботи простий, сідаємо в салон, закриваємо двері, ставимо на сигналку і не рухаємось. Через деякий час, приблизносекунд 15, рушимо і сигналка спрацьовує)))
Тепер на одне класне доповнення в авто стало більше.
Так само дивився підключення тут:
<
https://megadriver.org/logbooks
https://megadriver.org/logbooks
Поки що не розібрався чому не працює авто дотяжка скла припостановці на сигналку, адже вона повинна працювати в пару з новимдатчиком. Відповідну галочку поставив, але не працює.
Дякую за перегляд))
Став лайк, підпис і задавай питання або простий пиши комент))
>
Коментарі19
Дожимо скель лише довгим натисканням на кнопку ключа.
Щодо довгого натискання то зрозуміло, але у мене в блоці комфорту є галочка про комфортне закриття скла при поставці на сигналку. Також багато статей з приводу цього
Окей, дякую))) у мене з койча теж працює
А де сирена стоїть?
Із заводу сирена стоїть під правим крилом, щоб до неї дістатися потрібно зняти колесо і локер і вона буде ближче до дверей у верху. У сирен є проблема - тиче акумулятор. її потече то плата сигналки залишилася цілою.
Акумулятор можна придбати окремо?
Цілий - Ні, але він складається з декількох окремих акумуляторів, а їх можна купити
Які саме акумулятори потрібні?
Перед тим як замовляти потрібно подивитися на плату сигналки чи не залита вона кислотою з батарейки. Взагалі там стоїть модуль батарейки varta 5/v500ht, вона складається з 5 частин
Думаю плата ціла, пікання чути, але дуже тихо
Дотяжки скла немає.
Я якось прибирався в салоні і теж виявив цю кнопку зі значком вай фай в машині. Потитал і зрозумів що відключає датчик об'єму. І до речі теж стекла не піднімає, хоча подія повинна.
Кнопка лише з вимкненням датчика об'єму або ще й датчик нахилу?
Незнаю що вона відключає, але кнопка як у тебе на фото. Стоїть ліворуч на стійці біля водія.
Зрозумів, дякую))
А як дізнатися є датчик нахилу чи нема?
Перший варіант Можна Васей діагностом глянути, потрібно зайти в блок 46 і там глянути в довгому кодуванні, чи варто галочка на датчик об'єму і нахилу і чи немає помилок за цими датчиками в блоці - тоді датчик встановлений. Другий варіант над очечнико...
Ну кнопка є, і вона із заводу, значить якийсь датчик по-любому є ...
Датчик нахилу йде разом із датчиком об'єму, це один модуль
