Всім привіт!
Як ви вже зрозуміли, сьогодні мова піде про підсвічування приладкиAudi 100 C4. Всі ви знаєте що стандартне соточне підсвічування нетаке соковите, як на А6, тому я вирішив боротися з цієюпроблемою.Близько року тому я вже намагався боротися і переміг (світлодіоди в панель приладів Audi 100), але не надовго. Моргати, а невдовзі тухнути (типова смерть світлодіодів). 1) Mr Паяльник
2) Припій
3) Флюс (в моєму випадку каніфоль)
4) Світлодіоди червоні SMD 3528
5) Резистори номіналом 301 Ом
6) Пінцет
7) Терпіння та ще кілька стандартних інструментів

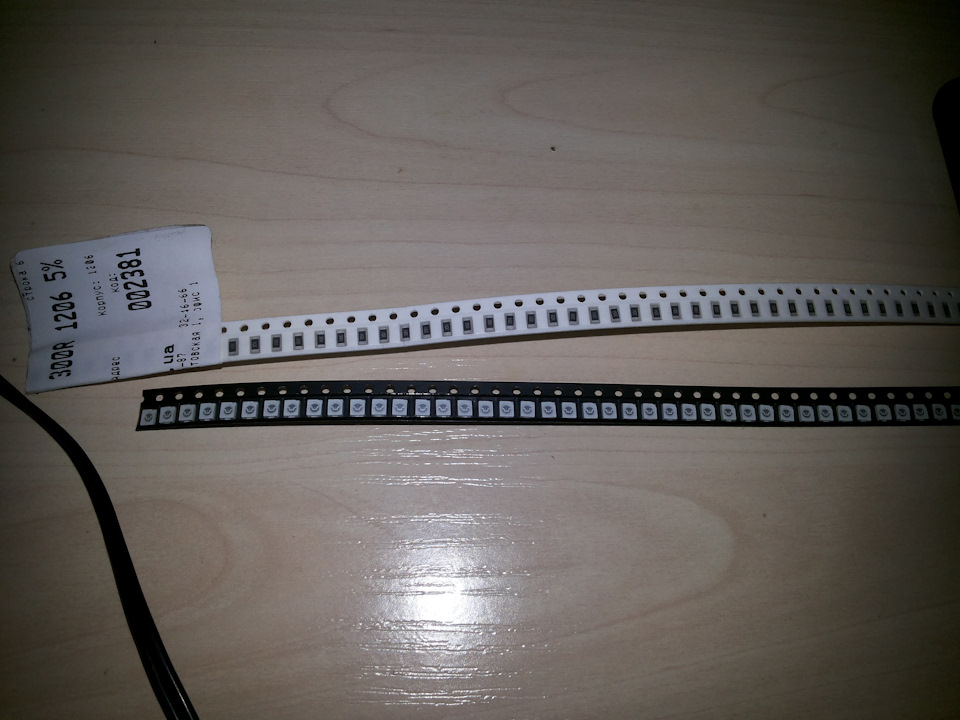

Резистори та світлодіоди
І так поїхали…

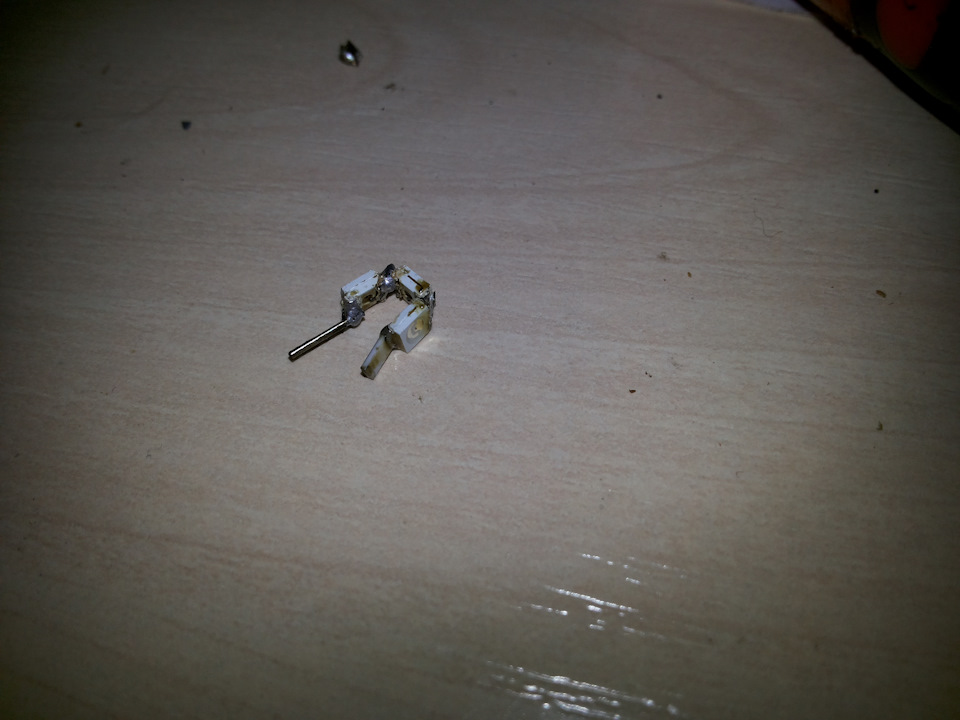

Озброївшись паяльником, збираємо ось таку конструкцію з трьохсвітлодіодів та одного резистора…
Наша конструкція
<

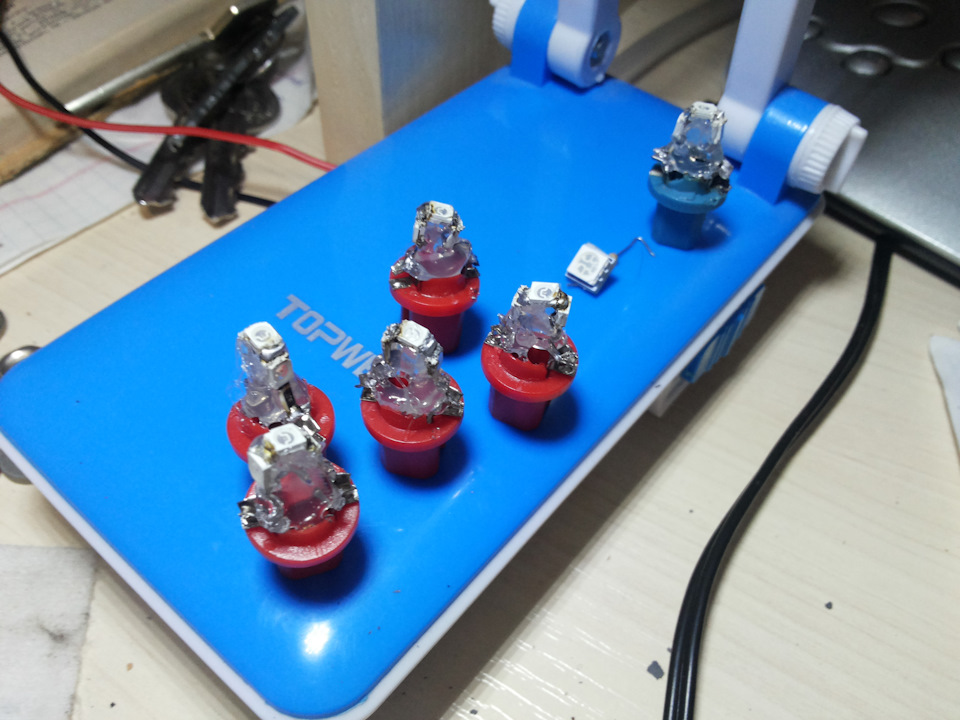

Пайка звичайно стрімка (паяльник не підходить для таких дрібнихдеталей), але працює. Детальчики дуже маленькі, без пінцету необійтися. Потім нам це потрібно припаяти до цоколя, з якимвстановлюватимемо його в нашу приладку. Повинна вийти ось такаконструкція… Загін косих… На фото видно, що вся ця справа залитаклеєм, це для жорсткості конструкції. Без колгоспу нікуди:)
Поки у мене панель лежала, вирішив злегка полірнути скло панелі тазамазати облізлі шкали по краях…

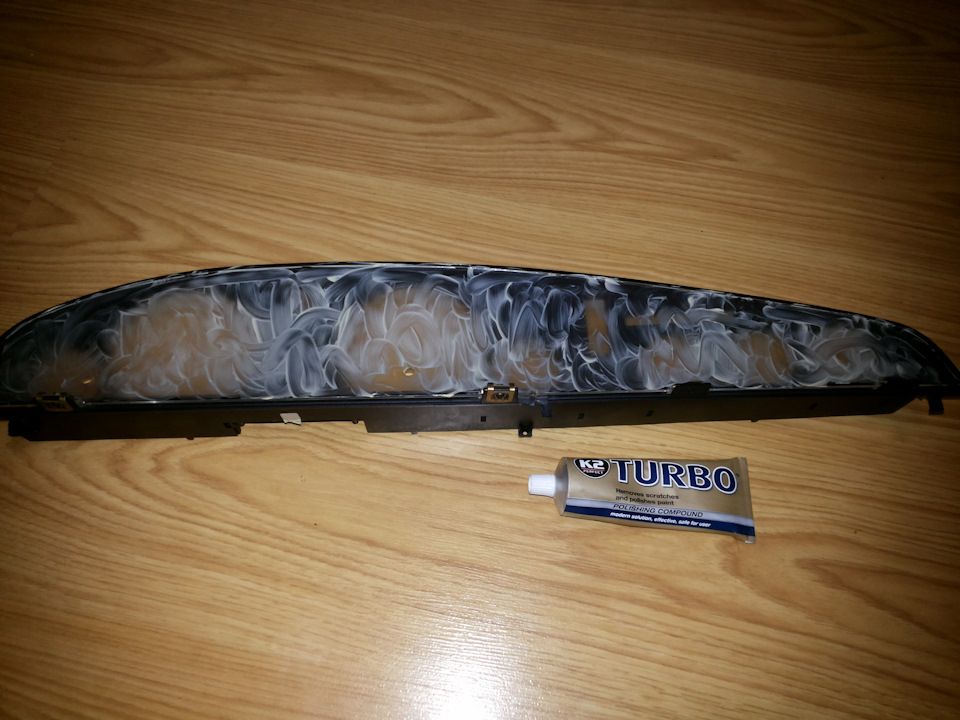

Завдав пасту

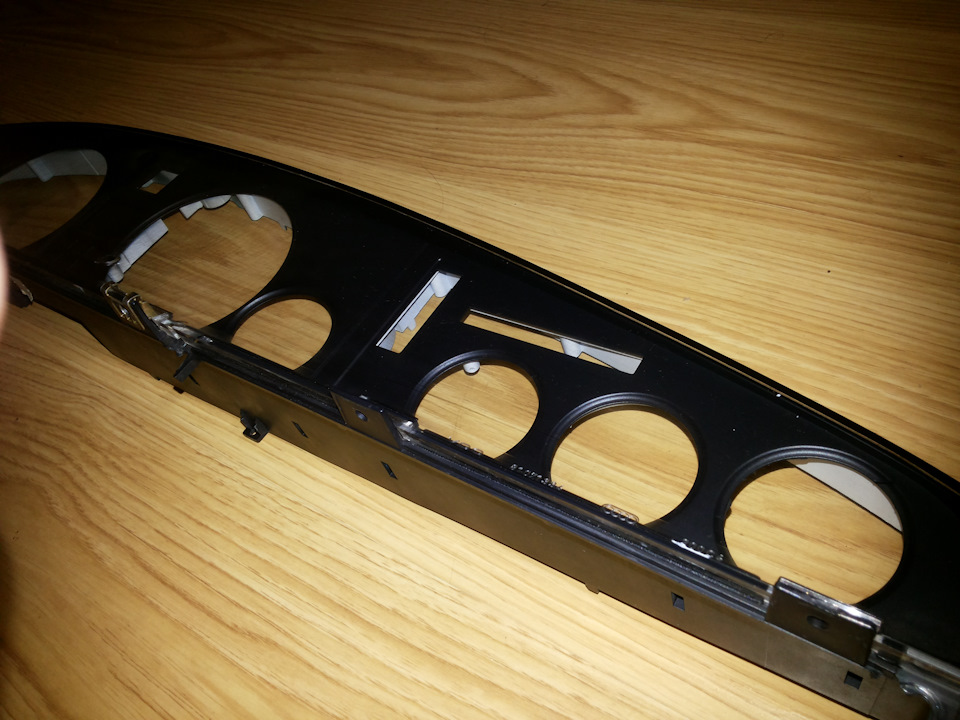

Результат
Трішки замазував облізлі шкали
Ну як же без запчастин у ліжку… Після всіх цих процедур, переходимодо монтажу наших світлодіодів у приладку. )
При установці, вмійте введу, що світлодіоди мають полярність, тобто, якщо в одному положенні не горять, переверніть їх на 180градусів, має допомогти.
Після того як встановили всі світлодіоди, а їх у нас 9, якщоприладка така як у мене, можна приступати до встановлення панелі намісце та перевірки роботи.
Кінцевий результат<
Підсвічування тепер у нас насичене, червоне та рівномірне. Фотозвичайно не передасть цієї краси, але результатом я задоволений. Насловах це все швидко та легко, але це не так просто, як здається.Але це того варте.
При розбиранні панелі виявив, що на ній немає віконця низькогорівня палива в баку
Коментарі10
У мене що на попередній сотці, що на цій сотці стоять червоні світлодіоди і всі живі, колір насичений, немає ділянок де світліше/темніше - все рівномірне. Заради експерименту стрічку світлодіодну впаював і різниці взагалі не відчув.
Робота, копітка, але на мене, простіше поміняти приладку на А6, будуть не облізлі шкали, кільця і замість аналогових годинників вольтметр і цифровий одометр. Мені здається, такий варіант оптимальний по грошам, трудовитрат і результату.
Мрію про панелі з А6 з Бк і БСК, але зараз гроші на інше потрібні, так що поки що так
Не біда, головне руки з плечей ростуть.
Де купував?
В інтернет-магазині замовляв
Лампа резерву є тільки в приладці A6. У мабуть струму на БСК є піктограма (точно не пам'ятаю)
Є і в сотному БСК)
Якщо жало паяльника занадто велике, можна намотати на нього тяганину і їй паяти дрібні детальки
Буду знати
