І так, почнемо, для проведення процедури нам знадобиться трохирозібрати салон, щоб дістатися до самої магнітоли і витягти її, сампроцес розбирання описувати не буду, тому що на цю тему вже багатоінформації в інтернеті. Після того як дістали магнітолу, розбираємоїї, і добираємося до плати, тут нам потрібно впаяти SMD резистор на10 ком.
Фото спер NikitoS-10

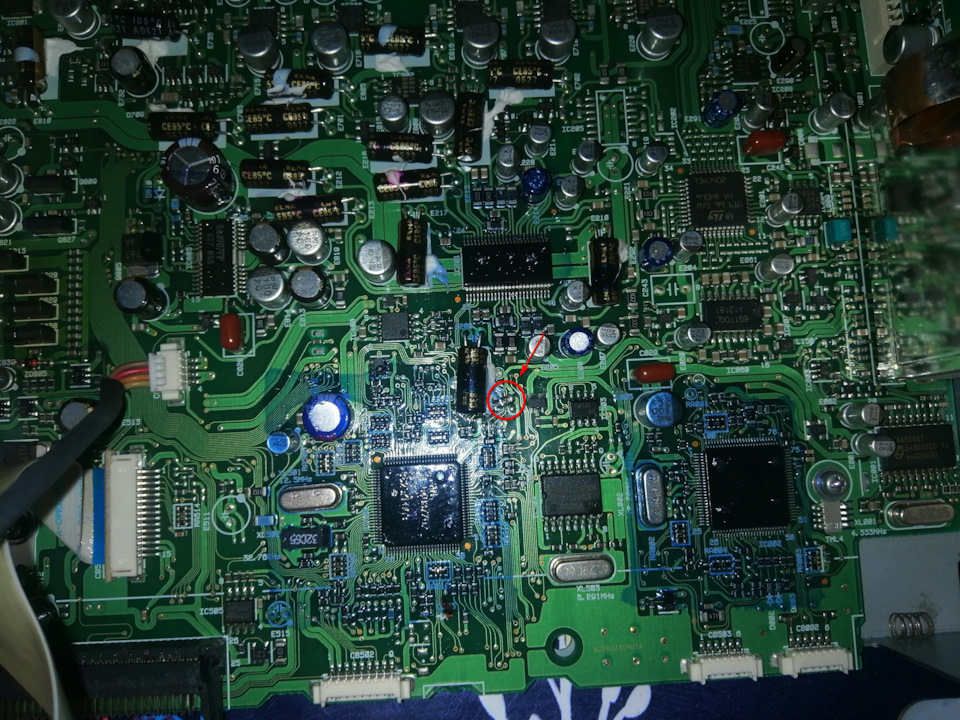

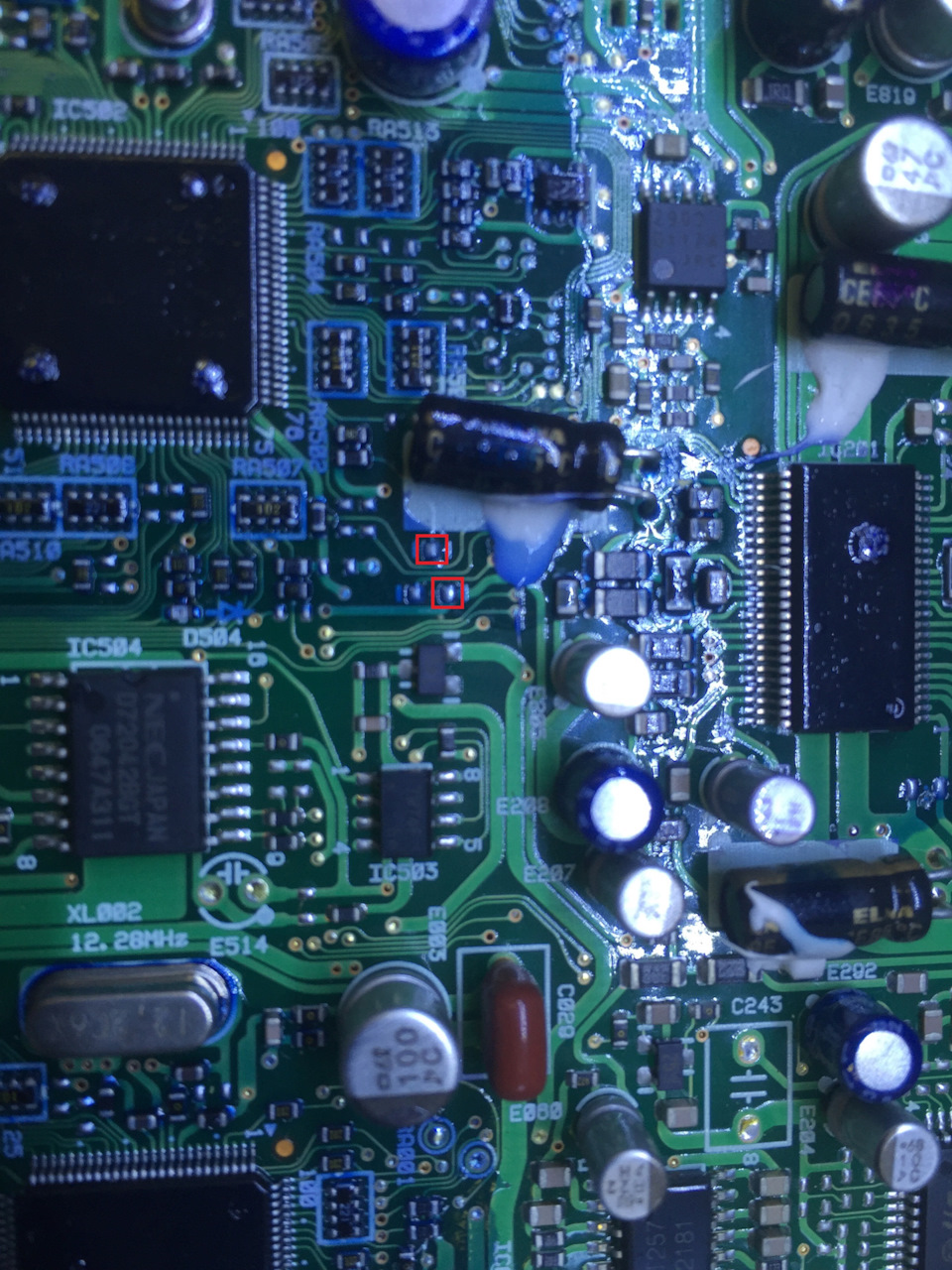

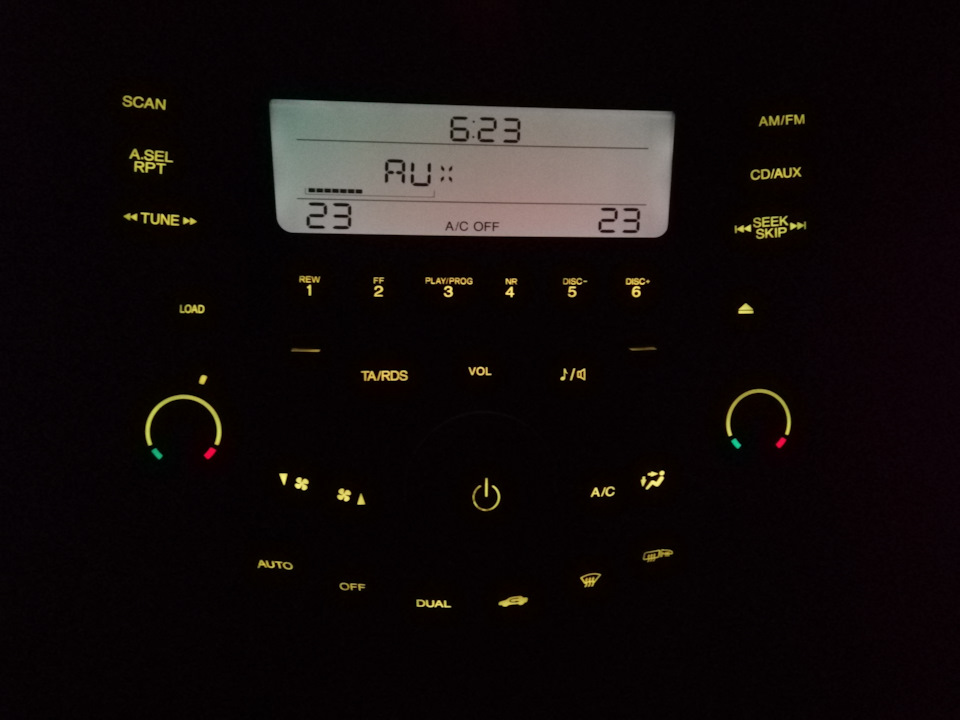

Знаходимо на платі місце біля процесора (позначено червонимиквадратиками), між цими контактами монтуємо наш резистор на 10 ком.Повинно вийде приблизно ось так:На цьому найскладніша частина всієїцієї операції позаду, саме цією дією ми активували опцію AUX нанашій магнітолі, то є, при натисканні на кнопку "CD/AUX", у насгратиме музика не з дисків, а пристрої підключеного через AUX. Іякщо все правильно зроблено, то після натискання на кнопку надисплеї ми побачимо довгоочікуваний напис… Режим AUXактивований

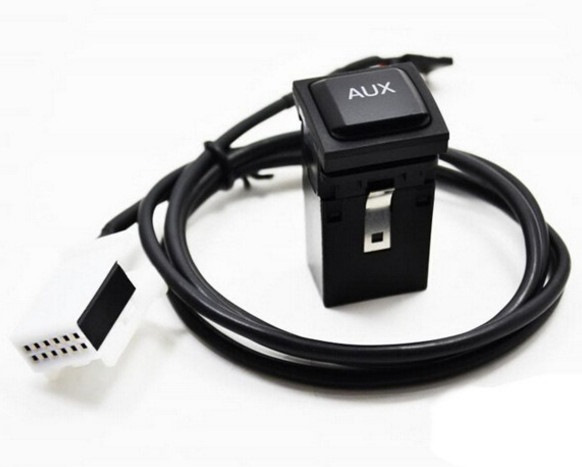

Наступним етапом було підключення самого кабелю AUX домагнітоли. Тут я вирішив вивести роз'єм 3, 5 у підлокітник, дляцього на AliExpress був замовлений роз'єм 3, 5 для VW Golf 5. Роз'єм3, 5 AUX для Гольф 5
Фото самого підключення я не робив, захоплюючий процес однак) Тепернаш провід AUX потрібно підключити до контактів на білому роз'ємімагнітоли (знизу) згідно зі схемою:

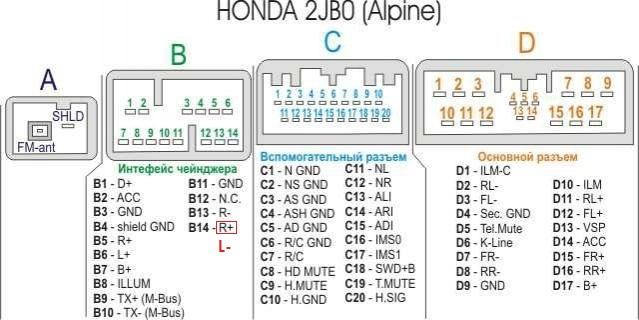

Схема підключення (роз'єм В)
У цьому роз'ємі нас цікавлять 4 контакти — 5, 6, 13, 14 (вонивиходять крайніми):
— 5 контакт R+ — це плюс на правий бік аудіосистеми;
— 6 контакт L+ — це плюс на ліву сторону аудіосистеми;
— 13 контакт R — це мінус на правий бік аудіосистеми;
— 14 контакт L — це мінус на ліву сторону аудіосистеми;
13 і 14 контакт можна з'єднати між собою, так як на роз'ємі 3, 5 AUXмінус для правої та лівої сторони загальний (приклад на фото -синім позначено куди підключати загальний мінус, зелений і червоний— це плюси з лівого та правого каналу відповідно)
Приклад підключення
Для підключення до магнітоли я використовував два роз'єми зістарих комп'ютерних вентиляторів:
< /p>
Приклади роз'ємів
У принципі на це процес підключення можна вважатизакінченим, залишається акуратно обмотати та укласти проводку, зібрати салон, підключити телефон через AUX та насолоджуватисямузикою в машині з вашого телефону. Але в процесі розбирання, явиявив сторонній пристрій, який знаходився поряд з магнітолою (хтото тут уже був):
Сторонній пристрій
Роз'єм пристрою
Стороннім пристроєм виявився Bluetooth-адаптер, який хтосьнамагався підключити через зелений роз'єм, але в нього нічого невийшло. Коротше його залишили не підключеним (підключили лишеживлення), примотали ізолентою та кинули. "чому б не підключитийого до нашого AUX", - подумав я, і помчала. Простягнув проводиживлення в підлокітник і переніс адаптер до нашого роз'єму AUX.Після цього відрізав зелену фішку від адаптера і припаяв мініджек3.5, встромляємо його в наш роз'єм, знаходимо наш пристрій черезBluetooth і вуаля, все працює і досить непогано. За якістю майже якчерез шнур, радості не було межі, хотілося зробити добре, а вийшлоще краще). За увагу, вибачте, що мало фото, будуть питання —пишіть.
Усім удачі на дорогах і з наступаючими святами!
