Всім привіт!

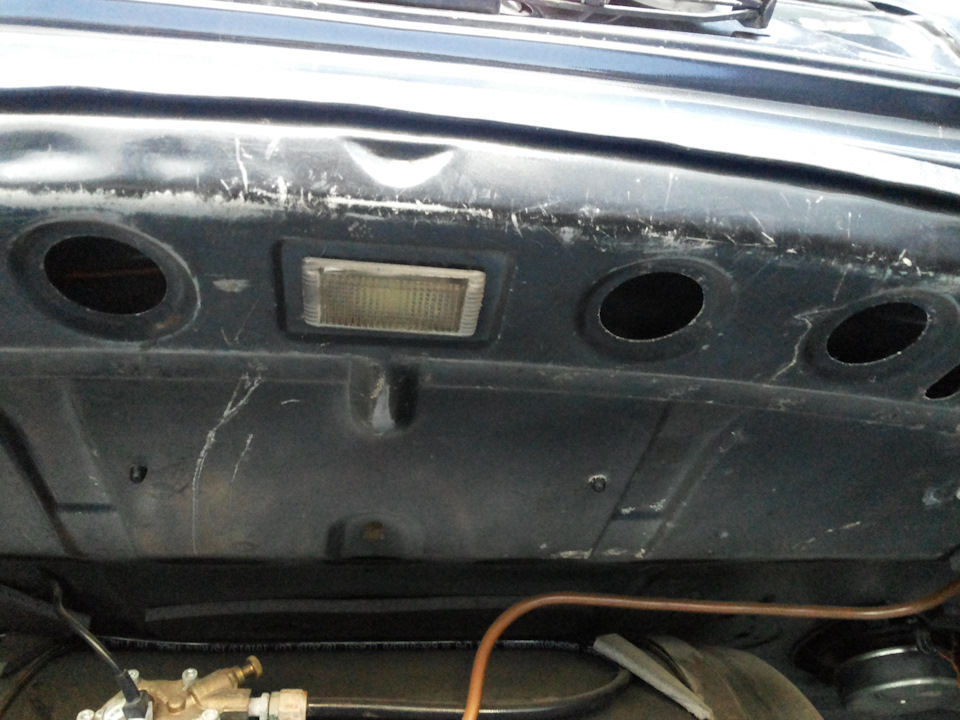

Продовжуємо відновлювати підсвічування всього, що має світитися внашому кораблі. І так сьогодні у нас підсвічування багажника.Знайшов у багажнику ліхтар підсвічування який не працював і почавшукати причину цієї несправності. У результаті було визначено, щовідсутній мінус на лампочці, який як я вже дізнався з інтернету, з'являється при відкриття кришки багажника.На самій кришці повиннабути коробочка з кулькою, яка при відкриванні замикає контакти іподає мінус на лампочку.Знявши обшивку кришки багажника, з'ясувалося, що у мене взагалі немає цієї коробочки. Порившись угаражі, знайшов кнопочку, яку встановив у поріг багажника, там вонане кидається в очі і заважати не буде, тобто ця кнопочка у наскерує мінусом. Взагалі вийшло якось так…

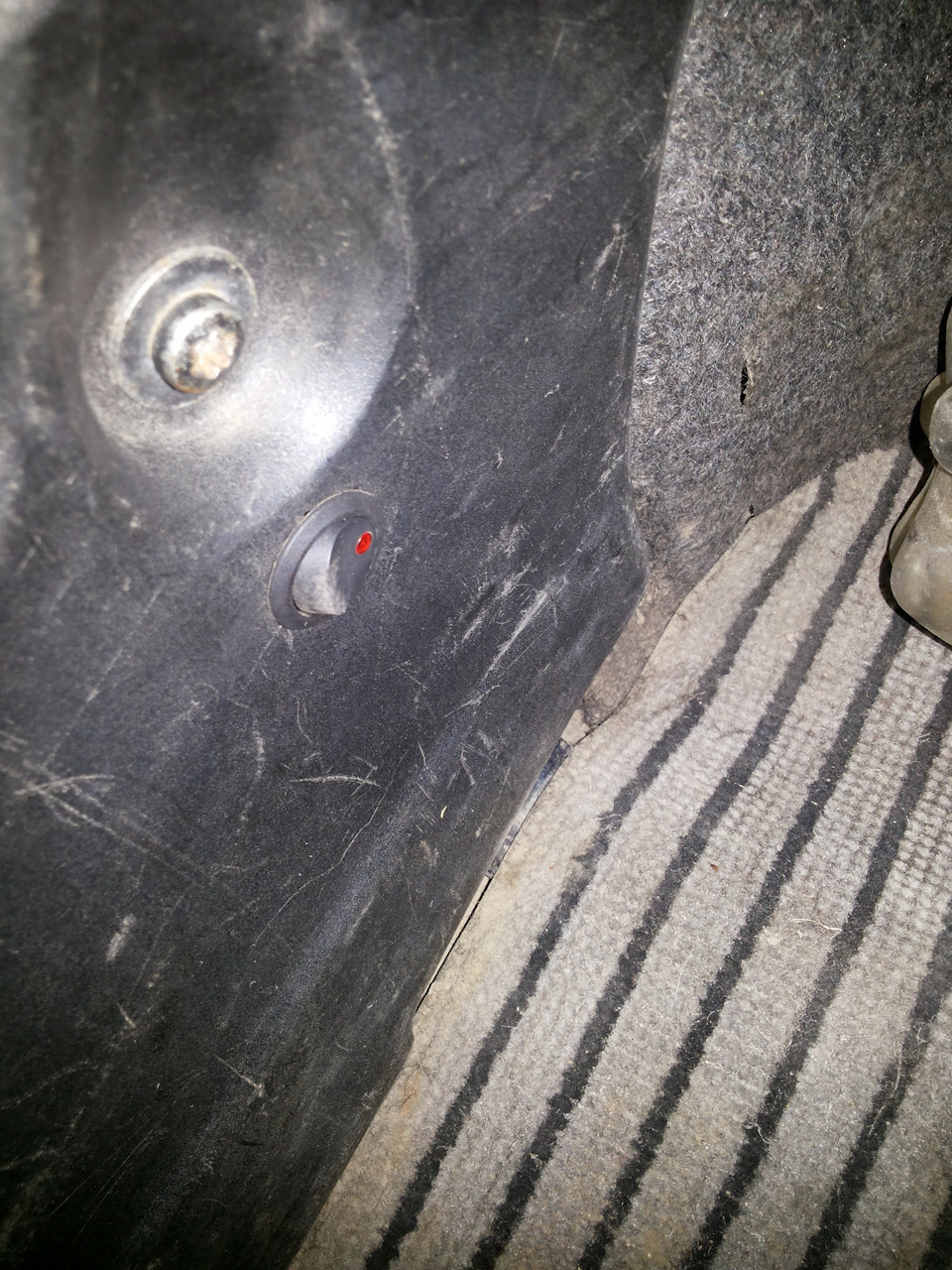

Кнопка включення підсвічування
Лампочку напруження замінив відразу ж на світлодіодну…

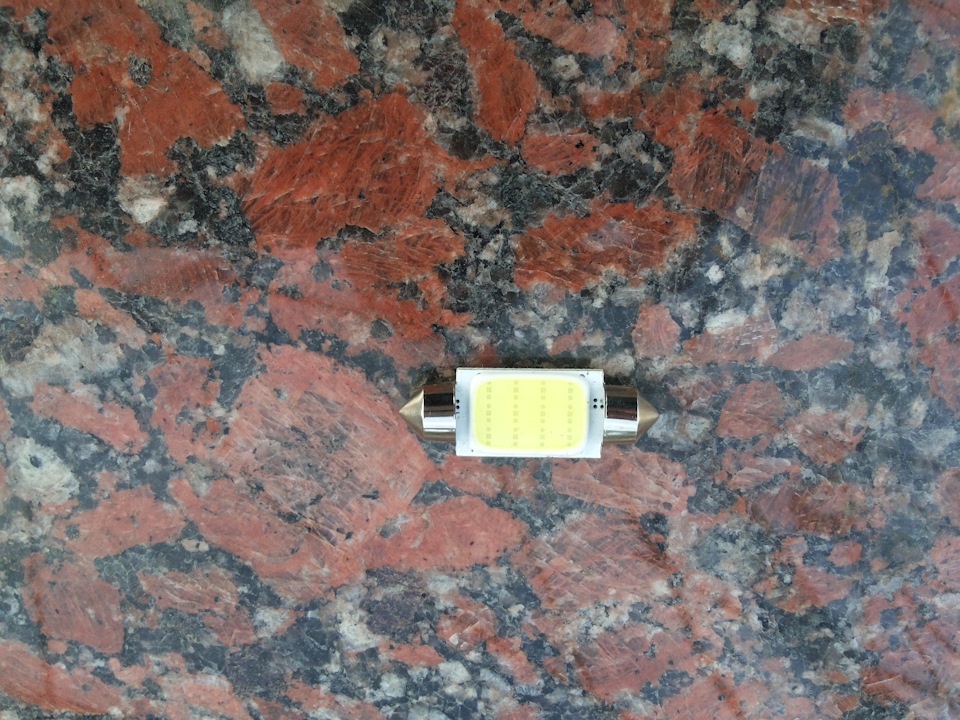

Світлодіодна лампочка
>
Маємо ось такий результат…

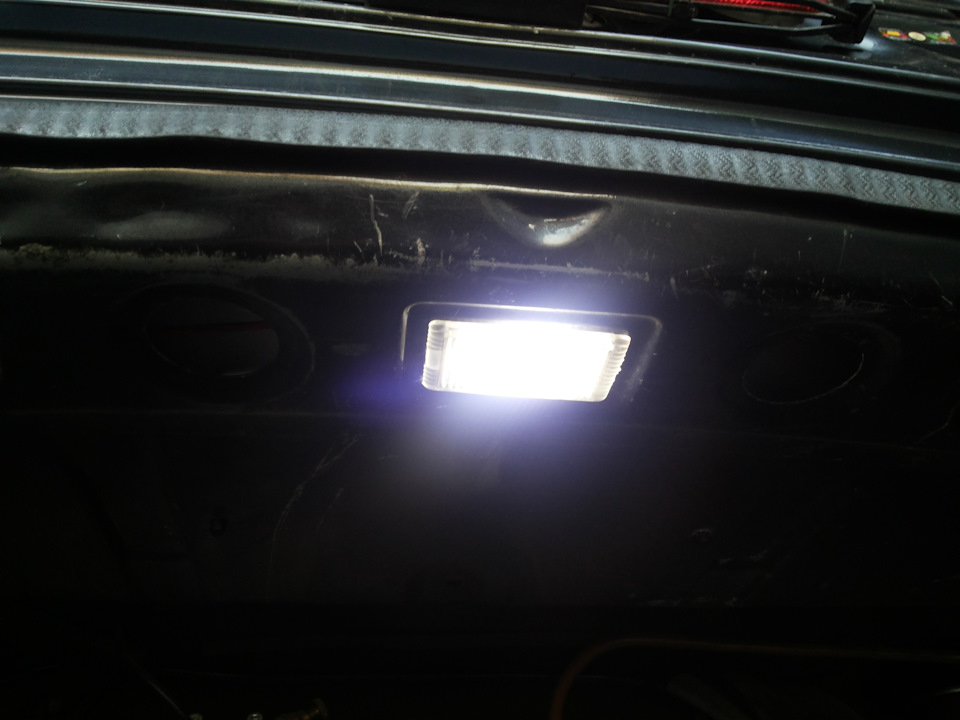

Результат
Тепер все горить, як належить. Дякую за увагу!
Удачі на дорогах!
Коментарі15
У мене на А100 С4 91 року. Світло включається коли відкриваєш багажник і тільки з включеними габаритами. Хочу зробити як у С3, щоб габарити не включати, завжди при відкритті включалося світло, як це зробити може хтось підкаже?
Що за колгосп? Кінцевик стоїть у самому замку. Знімай його і дивися.
У мене в замку стоїть кінцевик
про яку коробочку мова? кінцевик у замку знаходиться cdn2.riastatic.com/photos…dan-elekto__34609372m.jpg
Чому в замку?! Десь то явно, але не в замку. Відкриваючи повільно багажник, десь на половині відкриття загоряється світло, іноді при 95% відкриття загоряється. Може я і в чомусь і помиляюся.
На відкритому багажнику натискай на язичок замку.
Коробочка з кулькою стоїть у кришці багажника, від зміни положення кришки багажника, кулька переміщається, замикаючи контакт підсвічування, все правильно.
Сперечатись не буду. У мене на 100 92 роки кінцевик знаходиться в замку, ніяких кульок. Натискаєш на язичок замку і все гасне. Заради цікавості, будеш біля машини, спробуй. Відпишись потім.
Може, за роками різні
О, бачив таку штуку в а6, коли обшивку з неї знімав. Не замислювався про призначення. Дякую, роз'яснив.
Іншого не дано, світло вмикається після підняття кришки, якщо просто відкрити, світло не ввімкнеться. Машина 94 рік.
Думаю, рік випуску всьому пояснення.
У мене від самого замку дроту йдуть, і я пробував на відкритому багажнику закрити-відкрити багажник, тухне і спалахує підсвічування, але я ще діодний ліхтар поставив додатково
Плафон би новий купив)))
Міг би зробити як на C3-концевик
