Як завжди особлива подяка Legazoid ІFaer1983; -)

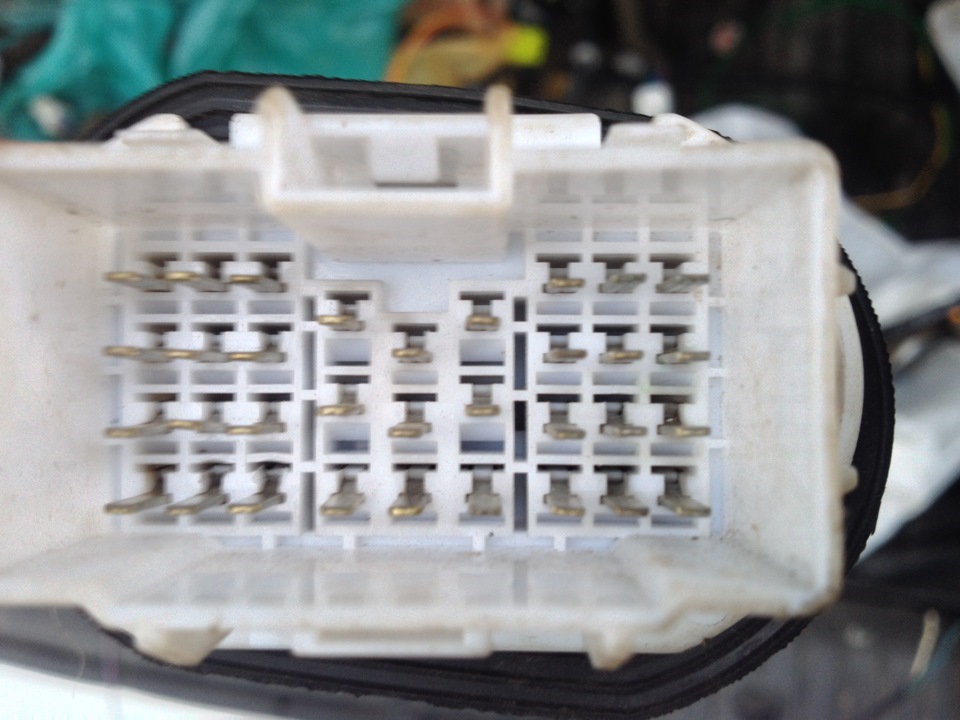

Минулого літа я вирішив поставити склопідйомники на всі двері, довелося колошматити проводку передніх дверей, і сповнений віри втому, що якось будуть у мене електроскладові дзеркала, я заоднозаповнив запасними проводами роз'єми дверей. >
Всі 33 піна )
Відповідних за кольором проводів я не знайшов, тому застосував ті, які були і найбільш схожі за кольором. Двері дісталися мені разом зкомплектом ЕСП на всі двері.Правда проведення британськогоправорульного варіанта.А в передні пасажирські двері довелосяколгоспити) Мотати нові джгути проводів джгутувальноюізолентою.

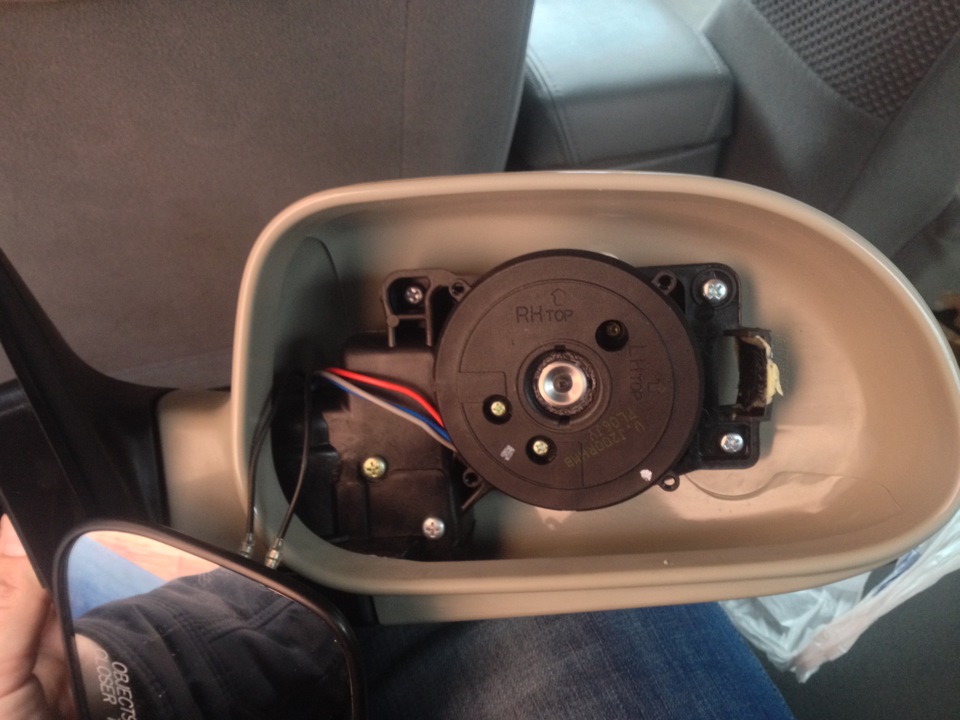

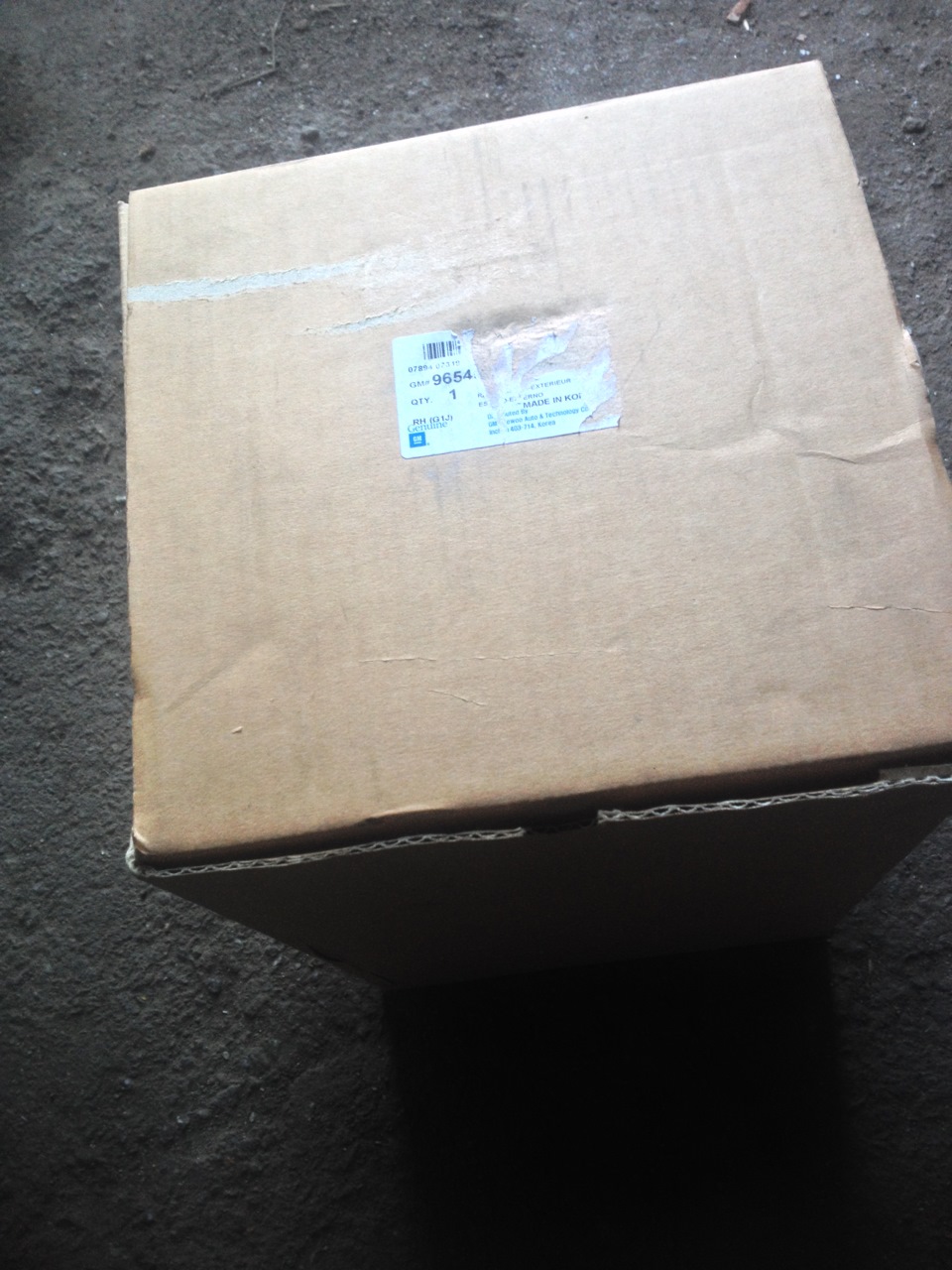

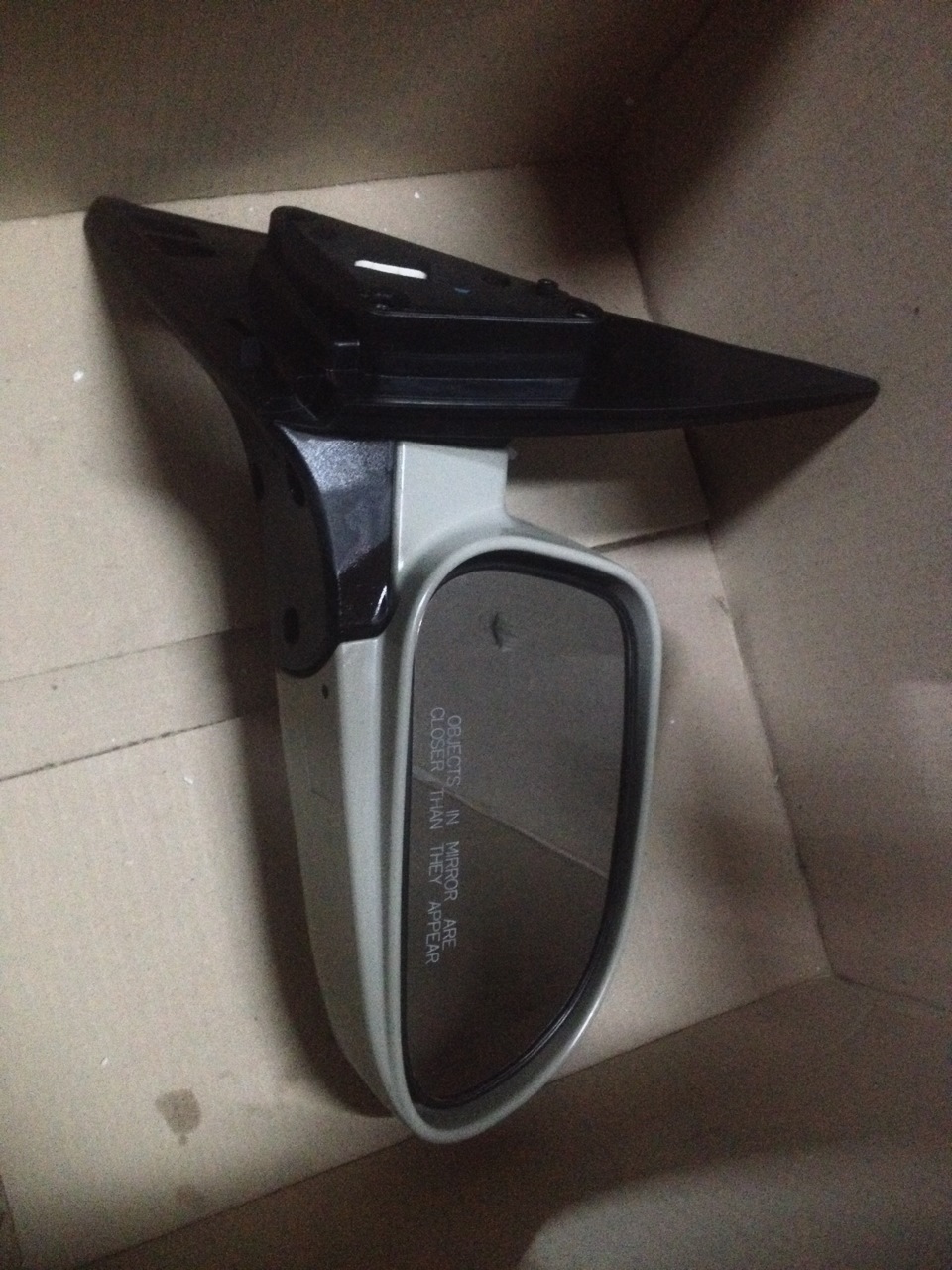

Механізми мені не вдалося знайти окремо, а за 4000 грн купуватиповний комплект було дорого для мене та й не цікаво. Купив новеоригінальне праве дзеркало за 1080 грн. В інтернет-магазиніwww.autoklad.ua А механізм поставив у свій рідний фарбований корпусдзеркала. А з лівим була проблема. Шукав півмісяця і нарештізнайшов за 1300 б/в на харківському розбиранні Майстер-Сервіс.Блочок купував дешево новий за 550 грн у Теми з Кривого РогуLacetti1644

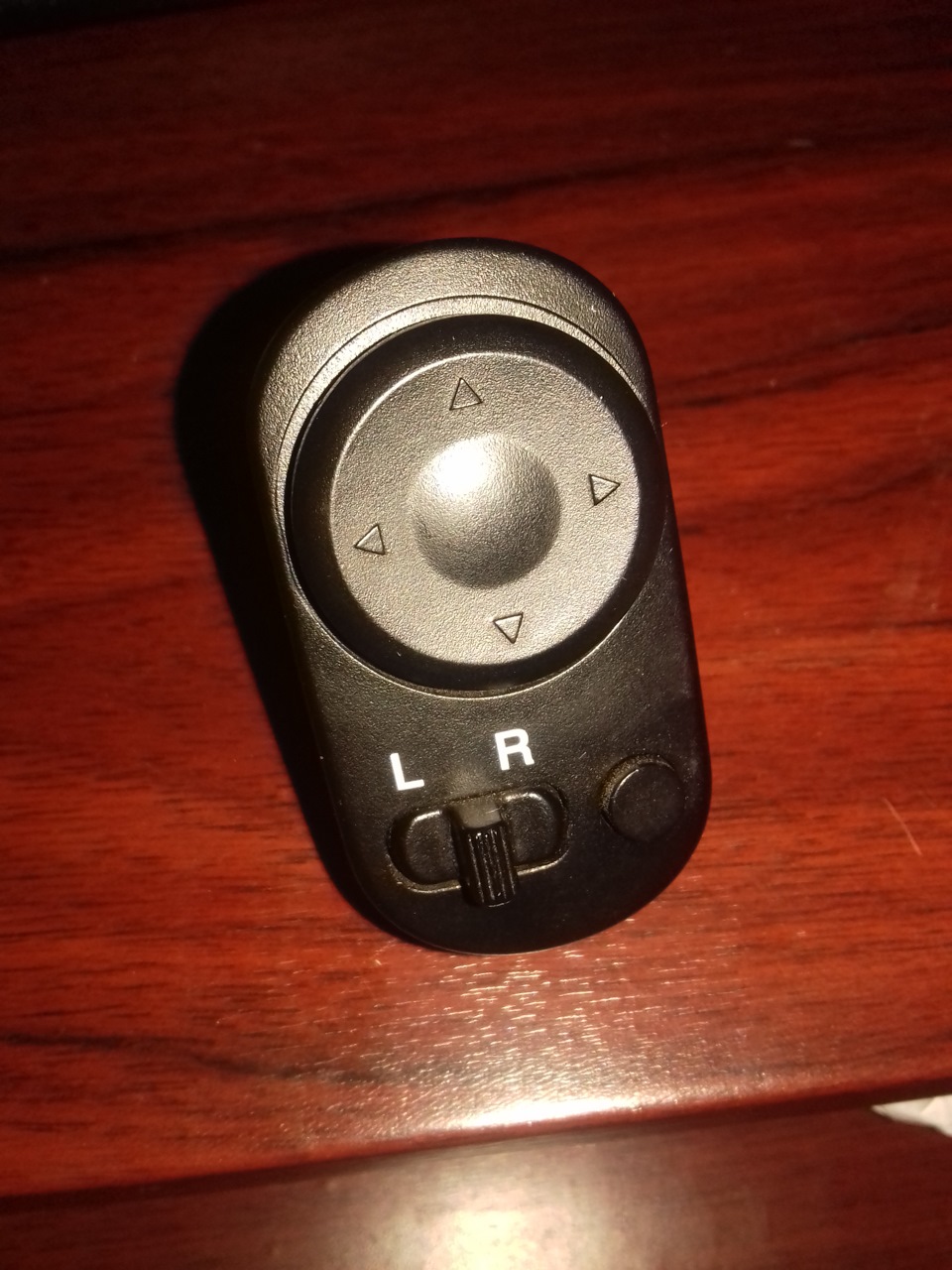

Так само заощадив і на джойстику з кнопкою ) Взяв свій так званий "джойстик",
< /Витягнув чорну заглушку, на платі припаяв кнопку, а самузаглушку пофарбував лаком для нігтів сріблястого кольору, який взяву дружини) Захотів закосити під оригінал) aa. 960.jpg
А вийшло подібно до того)
Однажды там ще буде біла наклейка зі значком складання дзеркал; -)
<
Фішку з клемами та проводами я взяв із запасного джгута проводкивод. Двері.
Тільки білого кольору. Довелося саму фішку трохи підплавити тапідпиляти. Так, можна було просто взяти роз'єм зі штатного зумера.Але пищалка мені потрібна )
І ось вийшла така потворність )
Зате тримається така колодка не гірше штатної оригінальної )
Обмотавши все джгутувальною ізолентою я скрутив 6 проводів блокузгортання дзеркал (надалі просто БСЗ).
Я досі не розумію, де саме із заводу ставиться блочок, але яособисто втулив його тут:
< /p> Запчастини на фото:96550552 -
Дело від бардачка.
Запитку я взяв від постійного +, тобто від батареї. Той провід, щомав за схемою йти на запалення (коричневий), я об'єднав зпомаранчевий (аКБ).
Під загальний шум я під'єднав проводок (сірий), що йде на джойстик, точніше на кнопку на ньому, з блоком центрального замку. Тепер принатисканні Закр./відкр. Замки дверей і устан./зняття з сигналки, дзеркала наводяться в рух :-) Загалом, це видно на моємусамопальному видосі)
p align="justify"> p>
придуману Legazoid-ом пішло підключення складання дзеркал доцентрального замку. Я врізався у дроти підключення до блоку центр.замку, поставив 2 діоди (щоб блоки управління та складання тацентр. Замку не збивали один одного) та реле (переключаюче), що приподачі струму буде розривати ланцюг.
Тобто, поки стоїть ключ у замку запалювання, то реле не дастьскладатись дзеркалам при натисканні кнопки закр./відкр. Дверей. Аколи ключ витягнутий, то кнопка, замок дверей та встановленнясигналки даватимуть імпульс на згортання дзеркал.
Коментарі19
Не простіше купити джойстик для електроскладаються на розбиранні, а цей забарити комусь
Так дешевше і простіше)
зате все по фен шую
Я припаяв кнопку, пофарбував кнопку і даді наклейку вирізав і поклеїв так як видно на фото оригіналу, так що здалеку хто не знає хрін відрізнити від стоку)
самі дзеркала з моторчиком уже були?
Стокове? Звичайно ж ні )У мегя взагалі із заводу стояли дзеркала на тросиках ) Повний фул електродзеркал я поставив 1,5 роки тому. Хоча все почалося в 2013-му, коли я на розбиранні купив дзеркала з підігрівом і електрокоректором. зі складанням я купи...
Кнопка складання з фіксацією чи без?
Ні, звичайно, без фіксації. Кнопка звичайна. А ось уже в блоці йде інвертор, що спрацьовує від цієї кнопки кожного разу.
Мені кнопка сама цікава для підігріву дзеркал.
Для підігріву дзеркал потрібна тільки дверна проводка та саме дзеркало з роз'ємами, проводами та нагрівальним елементом. Це якщо штатно, а якщо колгоспити собі окремо обігрів дзеркал на окрему кнопку, тоді не знаю… Можна спробувати припаяти тумблер н...
Підскажи будь ласка, де саму кнопку взяв? Заглушку зняв та викинув, а саму кнопку фарбував лаком? Фоток процесу встановлення кнопки немає?
Заглушку зняв, але не викинув, а пофарбувавши її срібним лаком втулив замість кнопки. А крім цього на плату припаяв дрібну кнопочку з довгим пластиком. Штоком, який завжди можна підрізати по потрібній висоті. Ну і так само втулив проводок з клемкою в...
Тепер зрозумів, дякую!
Будь ласка! Звертайся.
А який був номерок правого дзеркала? 96 545 718? На фото етикетка зіпсована. Блок управління складанням йде в комплекті з кріпильною планкою?
Оу, пардон ) Побачив тільки цей коммент ) Ще інфа актуальна?
Ага) Тоді мені на одному розбиранні за 50$ за таким номером одні клоуни хотіли мені звичайне (на 5 пінів) всучити. Добре, що я попросив порахувати кількість пінів на дзеркалі. Ну зрозуміло розбирання, у них особливо немає каталогу, але коли магазин х...
Я праве купив б/в, а ліве - нове, за номером. Все нормально в обох випадках, по 7 пінів, складання працює. цього літа - обов'язково поставлю.
Ха, а у мене все навпаки -)Я уявляю скільки мій Сева продав таких дзеркал на 7 пінів зі свого розбирання, думаючи, що це звичайні електро -)
