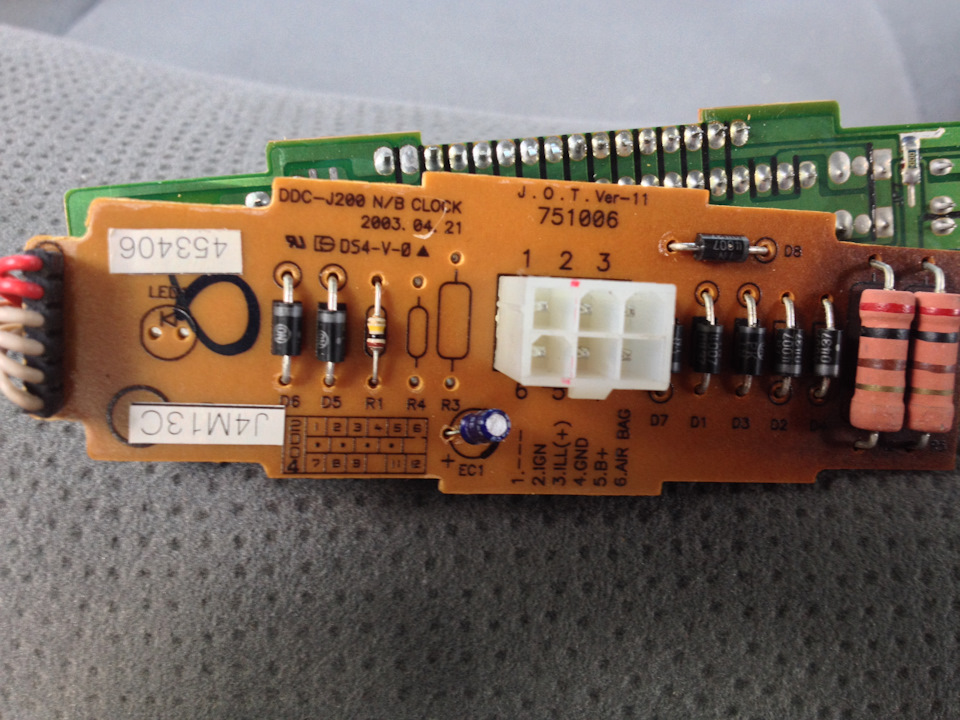

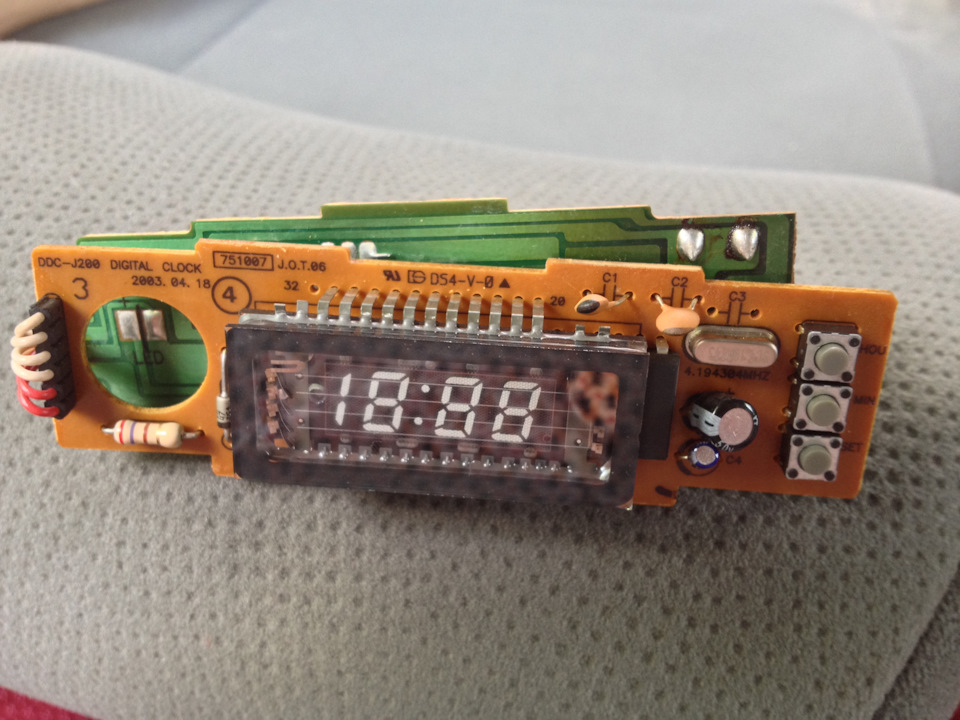

Нещодавно ставив собі бортовий комп'ютер замість штатного годинникаі вийнявши плату з ел. Годинами помітив, що на платі все 6 пінівзадіяно. br> Однак, на платі не вистачає 2 якихось резисторів іодного кольорового (по ходу жовтого) світлодіода.Якщо звернутиувагу на 6-й пін, то він підписаний як Airbag.
Одразу напрошується питання "що робить індикатор подушок безпеки нагодиннику, якщо у нас є на приладці контрольна лампа, що відповідаєза діагностику або несправність подушок". Подушки передньогопасажира.

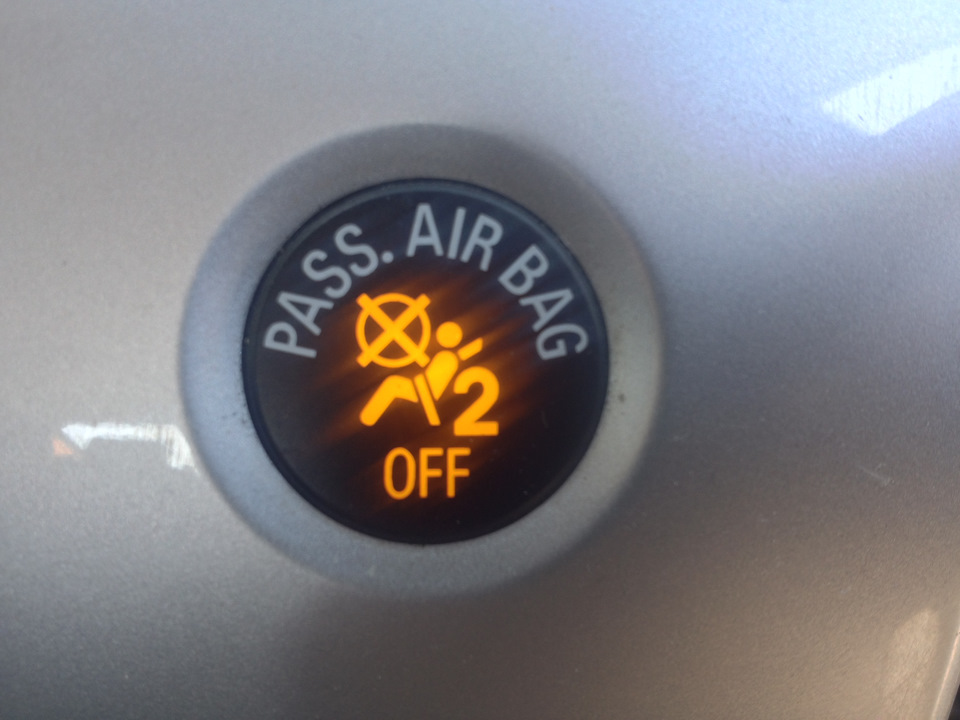

Приміром у батька на Паджеріке в бардачку є замок, який можнапровернути ключем від замку запалення тим самим відключити на часподушку переднього пасажира. Поставити спеціальне сидіння длядитини на переднє сидіння стягнуте спеціальними ременями іпотилицею до торпедо, та й у випадки аварії щоб подушка не задушилаі причавила малюка (по-моєму, якщо не помиляюся). Так ось наконсолі біля магнітоли в Паджеро під час запалювання спалахує такийось ідикатор, що нагадує нам за відключення переднього аірбегапасажира:Але напрошується питання знову ж таки — чому у нас такогоні? ! ) Немає ні замку в бардачку або де-небудь, немає ел. Схем зданою опцією і навіть лампочки з індикатором у годиннику немає! )

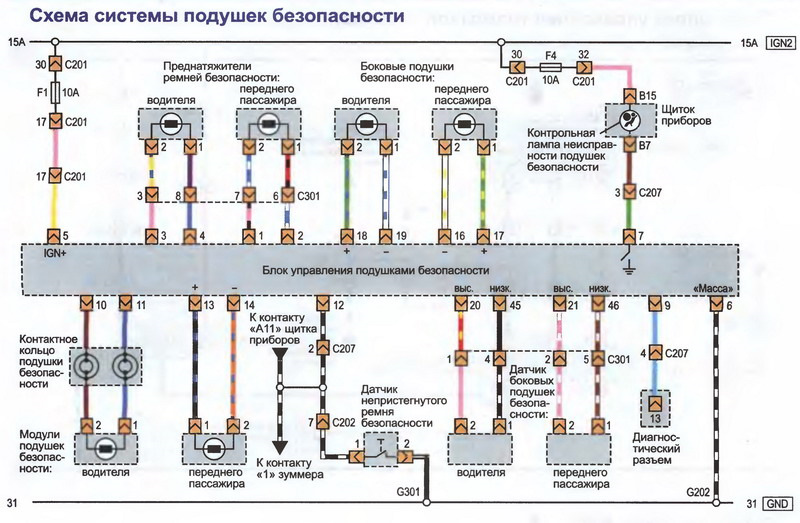

Якщо підняти ел. Схему блоку управління подушками можна побачити, що пінів там дохрени) А задіяно тільки половина:Так що по ідеїмарно шукати серед стільки незайнятих пінів контакти, що могли бвідповідати за відключення передньої подушки безпеки, особливо комуце зазвичай і задарма не потрібно :-)
Коментарі20
Я б поставив цю опцію, знайти б запчастини. Або по колгоспному, в розрив роз'єму, що під бардачком.
Може начинка годинника така ж як на 1 Авео, а в неї там індикація AIR BAG
Я тут здається знайшов схему SRS на Forenza, якщо тобі цікаво. На ньому видно цей індикатор Pass Airbag Off і саме в годинах! Включається він простим замиканням на масу блоком SDM. Видно, що окремо присутній якийсь OC Sensor, т.е. е. Occupancy sensor...
Ага. А датчик пристебнутого водія мабуть і не потрібен у цій схемі, тому що є підключення до переднатягувачів.
Не зрозумів, як це пов'язано? У нас на схемі теж переднатягувачі є, тут все збігається. Однак у нас є підключення на 12 контакт блоку SDM від датчика непрестегнутого ременя, а на Форензі немає. Але судячи з нумерації роз'єму блоки у нас Різні. Тут ни...
Так. Але я не сильно розумію, доя чого потрібний цей механізм як преднатежник?
Для більш ефективної роботи ременів і подушок, як я розумію. ременях стоять піропатрони. Ще з приводу подібності і відмінностей схем - на Форензе контакт лампочки подушки пасажира і окреме харчування для датчика присутності йдуть через роз'єм С207. n...
До речі, схема не повна! Датчики є, а самі подушки не зображені! Напевно це тільки 1/2 схеми, можливо там і зображений вхід з датчика ременя водія. Я ще чув, що на Форензі подушка з двома роз'ємами, типу у неї двоетапне розкриття або щось подібне до ...
Жерсть ) Мені б досить було б повноцінного блоку на 4 подушки з переднатягувачами. Хоча схем з Форензи виглядає так само цікаво ) Це правильно, коли переднього пасажира немає, то сенс вибухати подушці і заразом псувати торпедо ...
У нас переднатягувачі на Лачетті майже повсюдно ставили, ну може бути тільки крім найбіднішої комплектації SE. У мене теж є. Знайду сидіння з бічними подушками та іншими опціями - напевно візьму. Але пізніше, коли до кредиту за квартиру розправлюся. ...
Та у мене так само мало часу залишається для подальших доробок і покупок. Ось поставлю люк ще й усе. Хотів ще дзеркала з повторювачами поворотників і фари ксенонові, але... На щастя чекаємо з дружиною через пару місяців доньку, тому через пару місяці...
Ось тут нижче колега написав номер цього годинника з індикатором, пошуком знайшов його на вашому форумі laceti.com.ua/ipb/index. встановлювати спеціальний оригінальний датчик маси під пасажирське сидіння. Подушка активується при тиску на датчик ваги ...
Скинув у лс фото
Я знайшов такий годинник від Сузукі форенза на eBay. Там є індикатори аірбаг
Що Форенза, що Джентра, що Лачетті ... ) Він же Гоша, він же Гоги ))) Просто як у Лачетті поставити щось - так нема, а як в інші схожі машини - все знайдеться ...
Знову нас обділили! Годинник з індикатором - це добре, але все одно схеми немає, як їх підключати. Якщо тільки знову від Форензи схему шукати, як уже було з підсвічуванням ключа запалювання.
Ага. Але крім схеми нам ще потрібен замок (вимикач) і повноцінний блок керування подушками.
Це так ... Вимикач ще туди-сюди, а от якщо з'ясується що блок управління у нас урізаний, то тоді ой. Гаразд, цікава, але не гостро необхідна функція.
До речі, я правильно розумію за схемою - якщо водій ремінь не пристебне, то і подушка його не спрацює? Інакше навіщо вихід датчика непристебнутого ременя йде не тільки на лампочку і зумер, а й на 12 контакт контролера подушок?
Може тому двічі влита комусь у зад на щастя ця подушка у мене і не спрацьовувала -) Бо перший раз влетів на швидкості 30-40 км/год (відволікся на дзеркало), а другий раз, коли різко загальмували, то на швидкості так влетів (близько 60 км/год), що аж ...
