До цього блоку я підвів дроти (ще під час рімейка проводки салону)живлення від батареї, провід на рух люка "вперед". Провід здоводчиків люка і доводчика вікон, а також з того ж блоку керуваннявікнами ще й провід на "спускання" вікон по 1-2 см за кожнимконтактом. Мабуть, спеціально це було придумано в блоціуправліннями ЕСП, який так само є доводчиком вікон у нашій машині, китайцями для провітрювання салону. В опції передбачено відкриттявікон протягом 0, 3 секунд за кожним сигналом. Так само тепер зановим рецептом у мене доводчики спрацьовують не за простецьким як убільшості — тупо від закриття з ЦЗ, а тільки від штатної сиги таблоку, який я поставив, що управляється з пульта. Тобто призапалюванні. Або навіть хоч і витягнутим ключем із замку запалив.натискаючи кнопку ЦЗ або смикаючи солдатики замків дверей не будутьскладатись дзеркала (як у мене було раніше), не закриватимутьсявікна та люк. Тільки якщо поставити машину на сигнал за допомогоюштатного ключа з кнопками. Звичайно довелося трохи колгоспнимспособом зробити модифікацію на платі сіги. Тепер зелено-білий іжовтий дроти з блоку ЦЗ йдуть не в 10й 11й піни блоку сиги, а … ХЗвже куди, точно не пам'ятаю) Не важливо… По-моєму 22й і 23й… А 21йце вихід на блоки доводчиків. Всі ці контакти із заводу не задіяні, тому ліпив на них свої лепаки) До 10-го і 11-го контатку блокусигналки на платі я припаяв діоди анодами до тих же 22-23контактів. Тобто виходить, що при натисканні кнопки ЦЗ струм (-12В)піде тільки на блок ЦЗ, на доводчики діоди на платі сиги не пустятьйого. Але якщо закрити замки з ключа сигнал відкр./закр. Виходитьіз плати сиги і через діоди йде на ЦЗ і доводчики. Але щобдоводчики спрацьовували тільки від ЗАКРИТТЯ я припаяв ще один діодз 10-го контакту на 21-й. І з 21-го вивів у салонному джгуті білийпровід на блок складання дзеркал і свій "самопальний блочок кер.доводчиками. Разом 7 контактів на саморобному блоці. Припаяв дротиз плати мого блоку і на кінцях проводів обтиснув клеми і запхнув їху роз'єм. Такий як С204 8контактний:
1. +12В від батареї
2. Маса
3. Відкр. 4. Інше
5. Провітрювання
6. Доводчик люка
7. Доводчик вікон
8. Сигнал з сиги

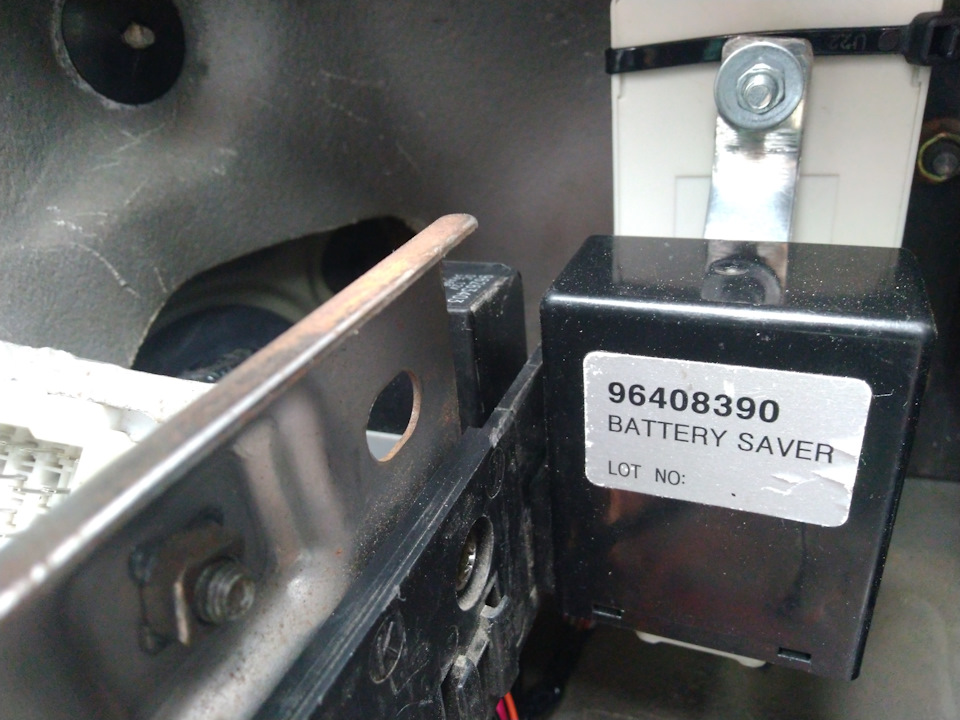

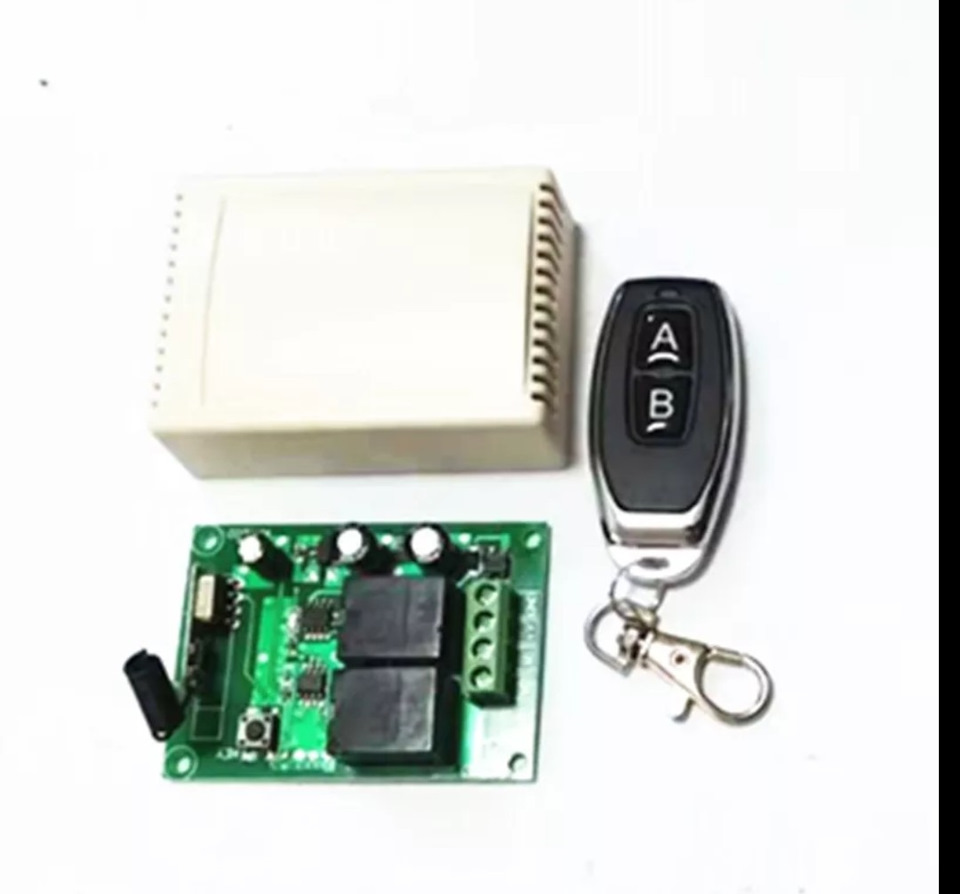

Тримач блоку в мене ручної роботи ) Запилив смужку з нержавіючоїсталі, і заклацнув її нижню частину в клямку на корпусі блоку ЕСБДругий кінець стягнув болтом, що тримає коробку (корпус )китайського блочка-дистанційки:
У районі різних реле біля лівої ноги водія

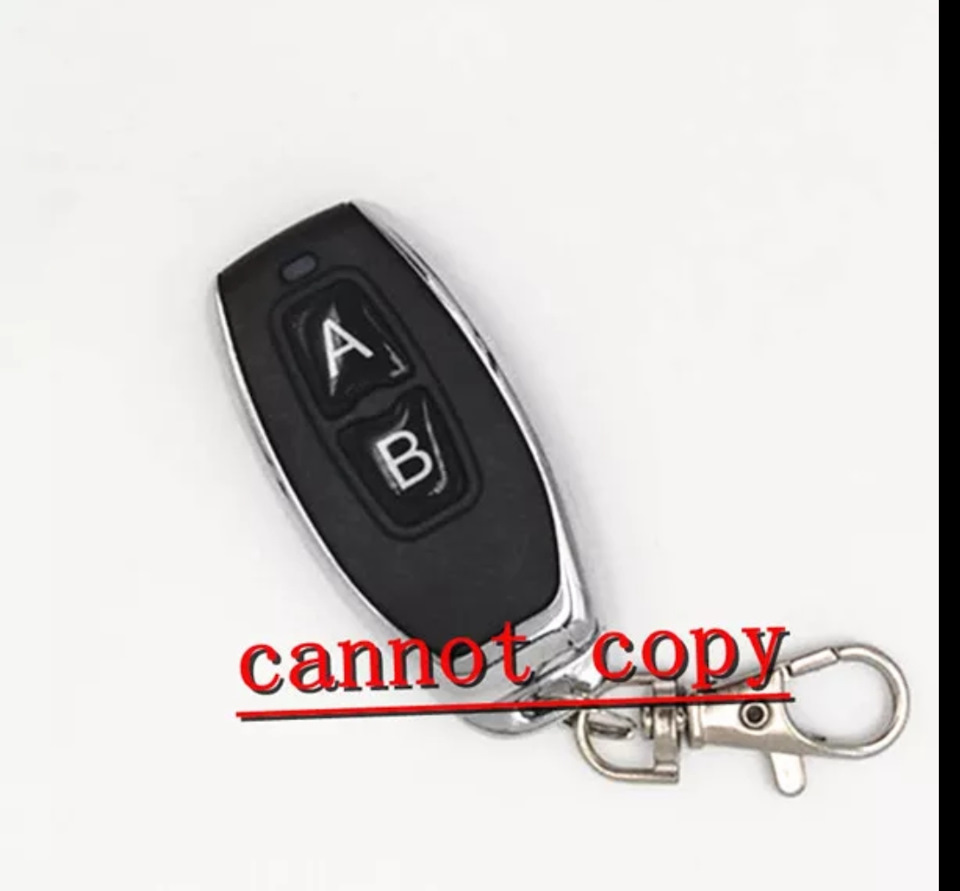

На пульті тільки 2 кнопки — А і Б… Сиділи на трубі ))) Жартую )
А — це провітрювання
В — запуск доводчиків вікон та люка.
Пульт на ключі
В загалом, я знаю по собі як я не люблю читати мемуариодноклубників, все одно ніщо не зрозуміло потім, і починаєш очимапропускати цілі абзаци, бажаючи більше фоток і видосів замістьтектсу, тому зняв німе кіно для опису роботи мого винаходу:-)<
І що ще я хочу сказати, що штатна сигналізація це тема! ;-) Якщотуди ще вмонтувати датчик струсу як я колись робив і вивести синійіндикатор миготіння в передньому кутку салону біля передгей стійкиводія, то вона нічим не гірша за ці китайські. Дзеркаласкладаються/розкладаються лише з ключа. З ключа так самозакриваються крім замків дверей вікна в цих дверях і люк на даху.Якщо потрібно трохи відкрити для вентиляції повітря "кватирки"досить не тривалого натискання кнопки А на дод. Пульті. Головнебагато не клацати кнопку А щоб вікна не стали нарешті наполовинувідкритими, оскільки тоді будуть марні замки ) Блок ЦЗ закриваєзамки на швидкості 22 км/год і вище. З кнопки ЦЗ завжди можнасамому відкрити/закрити замки дверей. Коротше, купа автоматики якуя дуже обожнюю :-) І мені по боці її всі недоліки та можливіпроблеми. Хтось може помітити, що стрімко залишати відчиненимивікна і люк. Згоден, це робиться на свій страх і ризик, враховуючирівень довіреності до території, де залишається машина. Якщо яприїду до батьків і поставлю машину на провулку біля хвіртки, тотам взагалі можна ніколи (крім як на ніч) не закривати замки.-)
Навіть якщо хтось хоче зробити машині підляк, побачивши відкритийлюк і приспущені вікна - то на блоці сигналізації я виставивжорстку чутливість датчика струси. При ударі або струсі спрацюєсигналізація. Але я сподіваюся, що при спусканні вікон сигналка умене виявиться не надто чутливою ) ХЗ, не знаю, не перевіряв, т.К.у мене зараз не готова повністю моя перероблена дверна проводка.Тому з кнопки можу поки що тільки закрити замки, активувавшидоводчики, але сирена не пікне, через відсутність джгута проводівправої пас. Але якщо взяв стрім за провітрювання з кнопки А, завждиможна все позакривати кнопкою Б (в).
